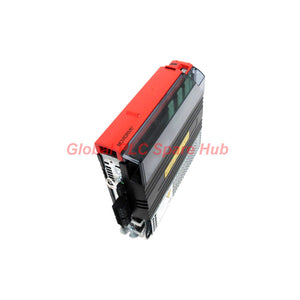

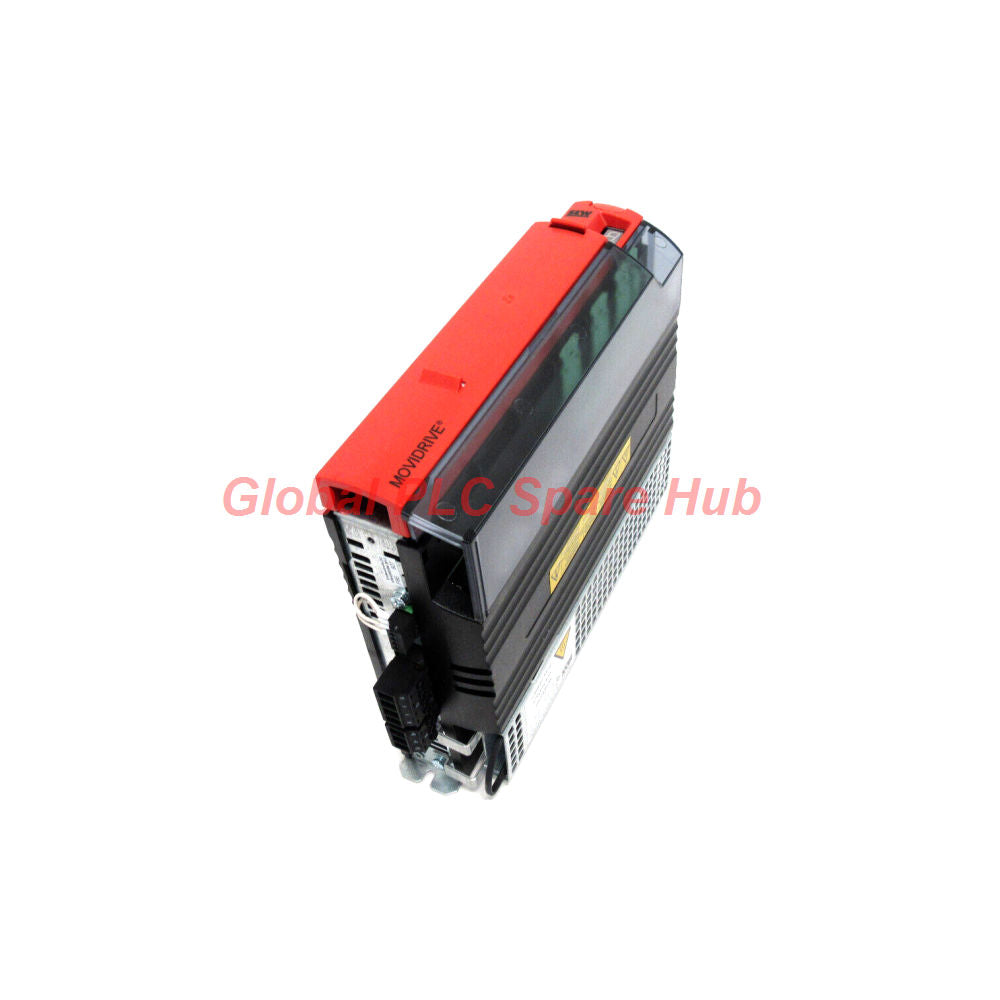

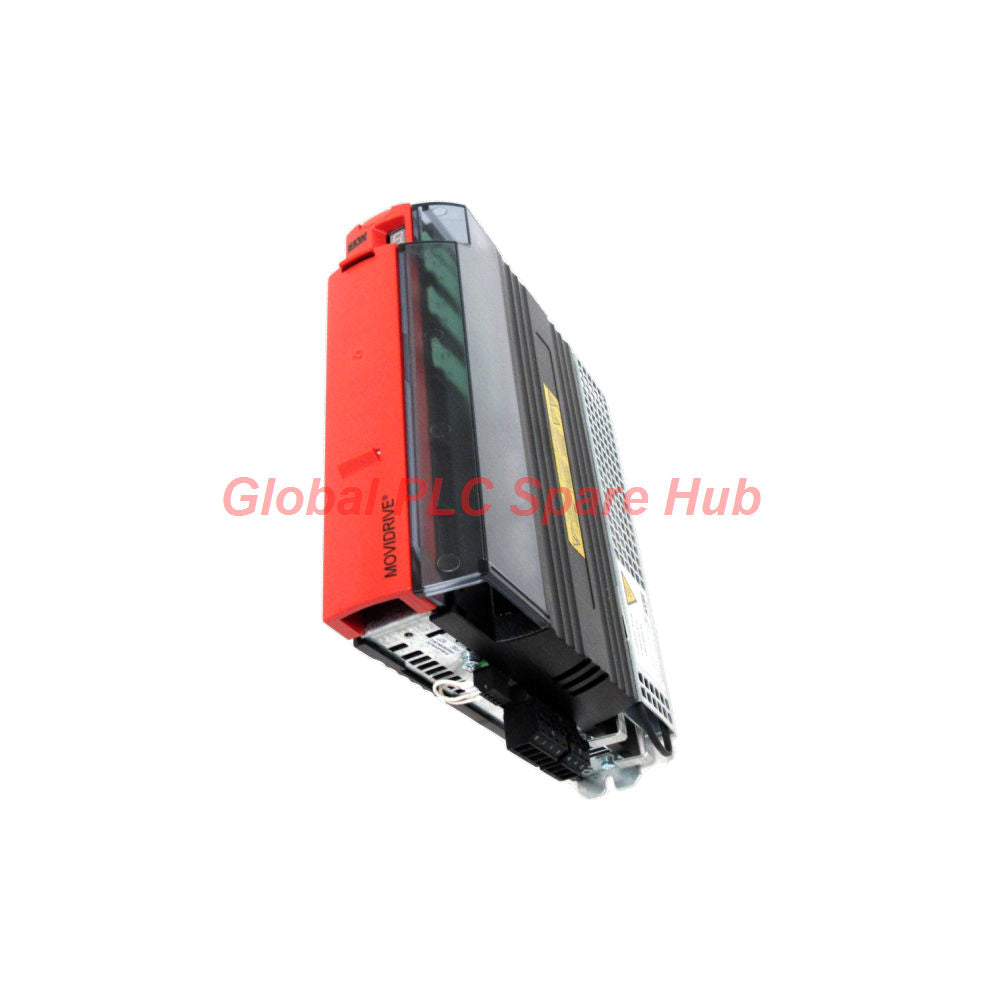

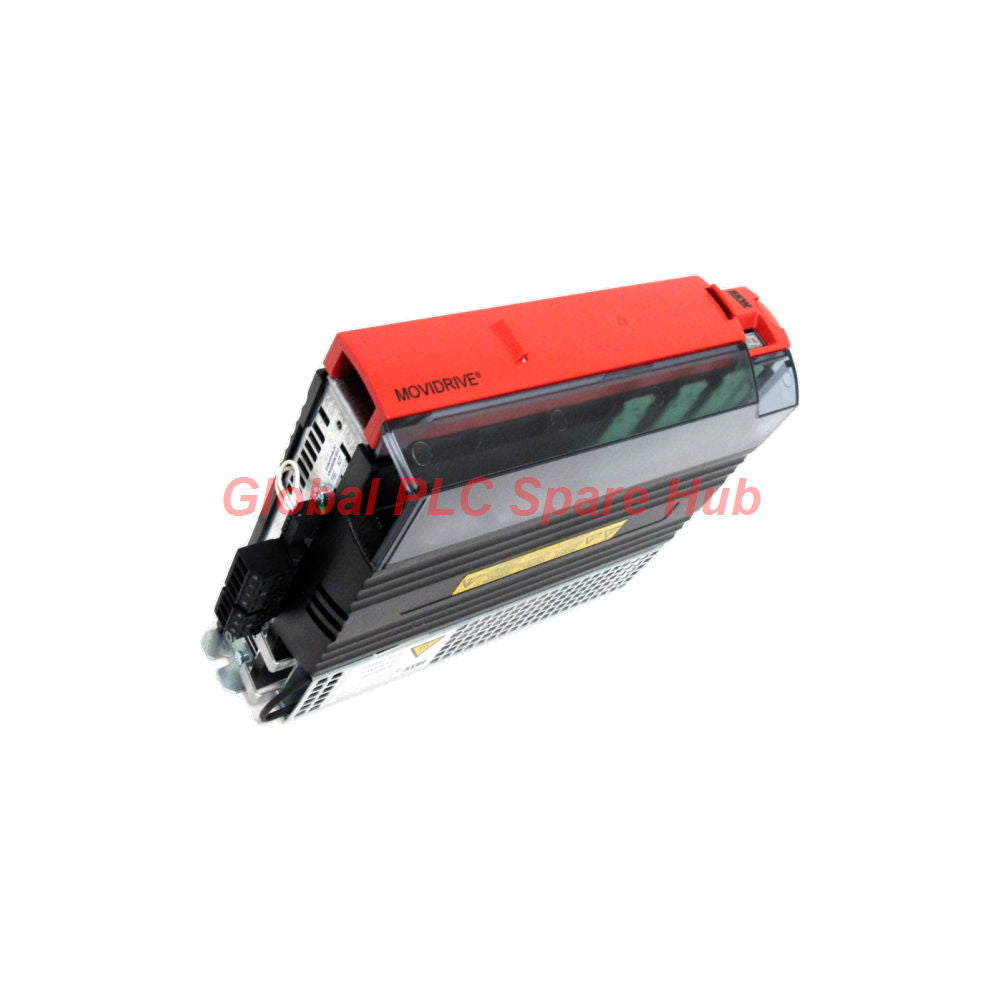

محرك التردد المتغير MDX61B0008-5A3-4-0T من سلسلة MOVIDRIVE B، إنتاج SEW-EURODRIVE، قدرة 0.75 كيلوواط
Manufacturer: SEW-EURODRIVE
Product No.: MDX61B0008-5A3-4-0T
Condition： متوفر بالمخزون
Product Type: محول ترددي
Product Origin: DE
Payment: T/T, Western Union
Weight: 2300g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
رؤية Global PLC Spare HUB
يعد عاكس التطبيقات المدمج MDX61B0008-5A3-4-0T الذي طورته شركة SEW-EURODRIVE، جهازاً يوفر تحكماً دقيقاً للغاية في الحركة لمحركات السيرفو المتزامنة وغير المتزامنة. يعمل هذا الجهاز ضمن منصة MOVIDRIVE B المتطورة، وهو محرك بنمط "الكتاب" بقدرة 0.75 / 1.1 كيلوواط، ويتميز بتقنية تحديد المواقع IPOSplus المدمجة وتكنولوجيا الكامات الإلكترونية عبر برنامج التطبيقات الثابت 0T المخصص له. تشير الخبرة الميدانية إلى أن استخدام أوضاع التحكم المتجه بدون مستشعر وأوضاع السيرفو ذات الحلقة المغلقة يقلل بشكل كبير من الارتداد الميكانيكي في مهام المزامنة متعددة المحاور.
المواصفات الفنية
| الشركة المصنعة | SEW-EURODRIVE |
| رقم القطعة | MDX61B0008-5A3-4-0T |
| سلسلة المنتج | خط عاكسات التطبيقات MOVIDRIVE B |
| نوع الجهاز | محرك سيرفو ومحرك تيار متردد بنمط الكتاب (إصدار تطبيق 0T) |
| الطاقة المقدرة (الخدمة الشاقة / المستمرة) | 0.75 كيلوواط / 1.1 كيلوواط (1.0 حصان / 1.5 حصان) |
| تيار الخرج المقدر | 2.4 أمبير (خدمة شاقة) / 3.0 أمبير (عزم دوران مستمر) |
| جهد تيار الدخل | 3 × تيار متردد 380 فولت إلى 500 فولت (50/60 هرتز، ±5%) |
| سعة التحميل الزائد | 150% من التيار الاسمي (I_N) لمدة لا تقل عن 60 ثانية |
| درجة حماية الغلاف | تصنيف IP20 (معيار EN 60529) |
| الأبعاد المادية والوزن | الارتفاع: 317 مم | العرض: 72.5 مم | العمق: 260 مم | الوزن: 2.3 كجم |
دليل التركيب
- يتم تركيب MDX61B0008-5A3-4-0T رأسياً داخل خزانة تحكم كهربائية نظيفة ومكيفة الحرارة.
- تأكد من وجود خلوص كافٍ من الأعلى والأسفل حول الهيكل النحيف (72.5 مم) للحفاظ على دوران الهواء الداخلي دون عوائق.
- قم بتوصيل خطوط الدخل ثلاثية الطور (380 فولت - 500 فولت) بإحكام بأطراف دخل الطاقة الرئيسية باستخدام مقاسات الكابلات المناسبة.
- قم بتوصيل كابلات التغذية الراجعة للمحرك في فتحات الخيارات المخصصة مع تأريض التدريع مباشرة بقوس التأريض الخاص بالتوافق الكهرومغناطيسي (EMC).
سهولة التشغيل والصيانة
- قم بتهيئة ملفات تعريف الحركة المعقدة فورياً باستخدام نظام تحديد المواقع IPOSplus المدمج ووحدات التطبيقات المحددة مسبقاً.
- راقب جهد الناقل المباشر، وتردد الخرج، ورموز الأعطال مباشرة عبر لوحة المفاتيح القابلة للفصل أو برنامج الهندسة.
- وسع إمكانيات الاتصال بسهولة عن طريق توصيل بطاقات ناقل الحقل (PROFINET, EtherCAT, PROFIBUS) في فتحات الخيارات النمطية.
- قم بإجراء فحوصات تشخيصية سريعة أثناء الصيانة الروتينية للوحة دون الحاجة إلى فك قضبان توزيع الطاقة.
معلومات التوافق
- متوافق تماماً مع المحركات الحثية غير المتزامنة القياسية ومحركات السيرفو المتزامنة التي تعمل ضمن الحدود الحرارية المقدرة.
- يدعم بطاقات توسيع ناقل الحقل النمطية بما في ذلك DFE32B (PROFINET) و DFE24B (EtherCAT) و DFP21B (PROFIBUS).
- يتكامل بسلاسة مع شبكات ناقل النظام SBus لمزامنة وحدات التحكم متعددة المحاور.
- يناسب قضبان تركيب الخزانات القياسية المخصصة للأحجام من 0 إلى 1 من بصمات MOVIDRIVE B الميكانيكية.
معلومات الشهادات
- تم التصنيع وفقاً لمعايير التصنيع الصارمة للإلكترونيات الصناعية الدولية.
- يلبي إرشادات السلامة CE لمعدات توزيع الطاقة ذات الجهد المنخفض في الأتمتة الصناعية.
- يتوافق مع مواصفات النقل والتخزين البيئية EN 60721-3-1.
- تصميم متوافق مع توجيه RoHS للحد من استخدام المواد الخطرة.
قائمة محتويات العبوة وشروط الضمان
- وحدة عاكس تطبيقات واحدة من طراز MDX61B0008-5A3-4-0T تم فحصها في المصنع
- حزمة شاملة تتضمن دليل البدء السريع وتعليمات السلامة
- ضمان استبدال شامل قياسي لمدة 12 شهراً ضد عيوب التصنيع
الشحن والخدمات اللوجستية
- معالجة سريعة للطلبات مع إتمام إرسال المخزون خلال 24 إلى 48 ساعة
- شحن دولي سريع وموثوق يتم التعامل معه عبر شبكات نقل موثوقة بما في ذلك FedEx و UPS و DHL
- تغليف صناعي مضاد للكهرباء الساكنة وممتص للصدمات مصمم لمنع حدوث تلف أثناء النقل
تطبيقات المعدات المستهدفة والقدرات التشخيصية
- ملائمة التطبيق: مثالي للمناشير الطائرة عالية الدقة، وآلات اللف الصناعية، ومراحل التجميع الإلكترونية المؤتمتة، وطاولات الفهرسة الدوارة المتزامنة، وآلات التعبئة والتغليف.
- مثال عملي: في تطبيقات القص الطائر عالي السرعة، تقوم وظيفة الكامة الإلكترونية المدمجة 0T بمزامنة حركة شفرة القطع مع سرعة خط المادة بدقة أجزاء من الثانية.
- تشخيص الأعطال: تعمل المراقبة الداخلية المتقدمة على تتبع التيار الزائد، والجهد الزائد للتيار المستمر، والحمل الحراري الزائد للمحرك، وانقطاع اتصال المشفر (Encoder).
- سجل الأحداث: تقوم ذاكرة الأعطال غير المتطايرة بتسجيل رموز الخطأ الأخيرة وحالات التشغيل لتبسيط استكشاف الأخطاء وإصلاحها لفرق الصيانة.
مراجعة Global PLC Spare HUB
مراجعة Global PLC Spare HUB: يوفر عاكس التطبيقات MDX61B0008-5A3-4-0T مرونة استثنائية في التحكم في الحركة واستجابة ديناميكية لأنظمة الأتمتة المعقدة متعددة المحاور. يشيد المهندسون دائماً ببيئة برمجة IPOSplus المدمجة والقوية وتصميم فتحات الخيارات النمطية، مما يجعله أصلاً لا غنى عنه لخطوط التصنيع عالية السرعة.
الأسئلة الشائعة
س: ما هي الميزة الوظيفية المحددة التي يوفرها اللاحق "0T" في هذا الطراز مقارنة بالوحدات القياسية؟
ج: يشير اللاحق 0T إلى إصدار البرنامج الثابت (Firmware) الخاص بالتطبيق، والذي يأتي محملاً مسبقاً بوظائف تكنولوجية متقدمة مثل الكامات الإلكترونية، والتشغيل المتزامن الداخلي، والوصول إلى وحدات التطبيقات المتخصصة مثل المناشير الطائرة وآلات اللف.
س: كيف يجب على المهندسين اختيار قيمة مقاومة الكبح المناسبة لطراز العاكس هذا (نمط الكتاب)؟
ج: بالنسبة للوحدات من الحجم 0، تأكد من أن مقاومة الكبح الخارجية المرفقة لها قيمة مقاومة لا تقل عن 68 أوم وأنها تتطابق مع متطلبات الطاقة التجديدية لدورة التباطؤ الخاصة بك.
س: ما هي الخطوة التشخيصية التي يجب اتخاذها إذا سجل العاكس خطأ في الاتصال المتزامن على شبكة SBus؟
ج: تحقق من تركيب مقاومة الإنهاء بشكل صحيح على طرفي خط SBus، وتأكد من سلامة تدريع الكابل، وتأكد من تطابق إعدادات معدل الباود عبر جميع العقد المتصلة.
س: هل يمكن طلب لوحات دوائر مطبوعة (PCBs) مطلية بطبقة واقية مباشرة مع هذا الطراز الخاص من عاكس التطبيقات 0T؟
ج: لا، يتم تحديد لوحات الدوائر المطلية بطبقة واقية بواسطة لاحق منفصل "/L" في كتالوج شركة SEW؛ بينما يشير اللاحق 0T حصرياً إلى مجموعة ميزات البرنامج الثابت للتطبيق.
س: ما هي سير عمل الإرسال القياسي عند طلب هذا العاكس البديل لإصلاحات المصنع العاجلة؟
ج: تخضع الطلبات للمعالجة الفورية والتغليف الآمن، ويتم شحنها في غضون 24 إلى 48 ساعة عبر شركات الشحن الدولية السريعة المتميزة بما في ذلك FedEx و UPS و DHL.
