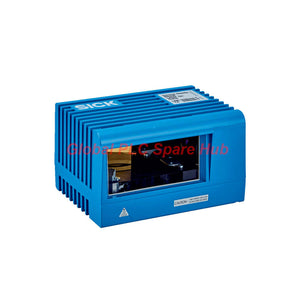

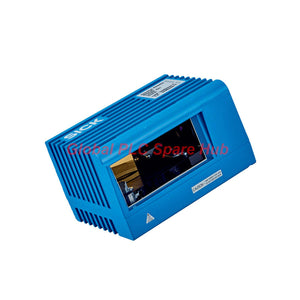

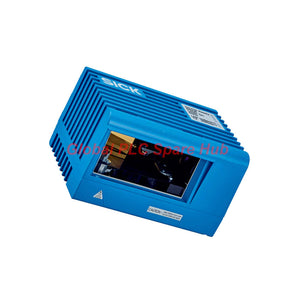

مستشعر ماسح الليزر ثنائي الأبعاد للأماكن المغلقة LMS400-1000 من شركة SICK، اشترِ الآن

نظرة عامة هندسية وملف تعريف بصري

يُمثل جهاز LMS400-1000 من شركة SICK ماسح ضوئي ليزري ثنائي الأبعاد عالي الدقة، تم تصميمه لمهام الأتمتة الصناعية الداخلية. يعمل هذا الجهاز باستخدام ديود ليزر أحمر مرئي بطول موجي 650 نانومتر، ويقدم مسحاً ضوئياً موثوقاً عبر انعكاسات متباينة للأجسام تتراوح من 6.5% وحتى 200%. يستخدم مهندسو أتمتة المصانع الماسح الضوئي LMS400-1000 للتعامل مع تحديد أشكال الأجسام بدقة صارمة، والفحص البعدي الدقيق، ومراقبة مستوى تعبئة الحاويات المتقدمة.

المواصفات الفنية وتقييمات الأداء

التركيب والنشر الميكانيكي

• قم بتركيب الماسح الضوئي بإحكام على إطارات الآلات الصلبة باستخدام دعامات مخمدة للاهتزازات.
• تأكد من وجود مسار رؤية بصري غير معاق باتجاه مجال القراءة المستهدف.
• قم بتوصيل مصدر طاقة التيار المستمر مع ضمان بقاء الجهد ضمن الحد الاسمي 24 فولت.
• قم بربط خطوط اتصال الإيثرنت وRS-232 باستخدام كابلات صناعية محمية.

التكليف وقابلية التشغيل

• قم بتهيئة مناطق الاهتمام (ROI) القابلة للتحديد عبر البرمجيات الهندسية لتتوافق مع ملفات تعريف الحاويات.
• اضبط تردد المسح بين 230 هرتز و500 هرتز اعتماداً على سرعة الجسم المستهدف.
• راقب الحالة التشغيلية فورياً باستخدام مؤشرات LED الستة المدمجة في الجهاز.

توافق المعدات وتكامل النظام

• يدعم واجهات بيانات الإيثرنت TCP/IP واتصالات الخدمة التسلسلية RS-232.
• يوفر 4 مداخل رقمية و5 مخارج رقمية (4x PNP / 1x تناظري 4-20 مللي أمبير).
• يتكامل بسلاسة مع أجهزة التحكم المنطقي القابلة للبرمجة (PLC) لإخراج البيانات النصية.

معايير الجودة والضمان والتنفيذ

• مصنع وفقاً لمعايير صارمة للبيئة الصناعية والانبعاثات البصرية.
• مدعوم بضمان استبدال تشغيلي شامل لمدة 12 شهراً.
• معالجة سريعة للطلبات مع إرسال خلال 24 إلى 48 ساعة عبر FedEx وUPS وDHL.

التطبيقات الصناعية النموذجية والمعدات المناسبة

• أنظمة التحكم في مستوى الحاويات المؤتمتة ومراقبة التعبئة.
• صناديق فرز مناولة المواد ومحطات التحقق من التعبئة والتغليف.
• آلات الفرز البعدي للمكونات غير منتظمة الشكل.
• إعدادات توصيف المنتجات على سيور النقل.

قدرات التشخيص المدمجة

• تسجيل الأخطاء في الوقت الفعلي عند وجود عوائق في المسار البصري أو تلوث العدسة.
• تتبع درجة الحرارة الداخلية لمنع الانحراف التشغيلي الحراري.
• توليد رسائل الحالة للكشف الفوري عن فشل الاتصال.

رؤية Global PLC Spare HUB

أثناء إعداد نظام مراقبة حاويات المستودعات المؤتمتة، لاحظ الفنيون قفزات غير منتظمة في مخرجات المستوى من ماسح LMS400-1000 عند مرور حاويات فارغة. كشف الفحص الميداني أن تراكم الغبار على النافذة البصرية أدى إلى تشتيت شعاع الضوء الأحمر بطول 650 نانومتر، مما تسبب في قيم انعكاس خاطئة. أدى تطبيق إجراء دوري لمسح الواجهة البصرية وتحسين إعدادات فلتر عرض العمود في البرنامج إلى القضاء تماماً على المشغلات الخاطئة واستعادة قراءات مستوى مستقرة.

الأسئلة الشائعة (FAQ)

سؤال: ما الذي يسبب نتائج قياس غير متسقة عند مسح الأهداف الداكنة؟

جواب: الأسطح الداكنة ذات معاملات الانعكاس المنخفضة تمتص الضوء؛ تأكد من أن الأجسام المستهدفة تلبي أو تتجاوز عتبة الانعكاس البالغة 6.5% المحددة للكشف الموثوق.

سؤال: هل يمكن استخدام هذا الماسح الضوئي للحماية الأمنية الأساسية حول الآلات المتحركة؟

جواب: لا، لا يشكل المستشعر مكوناً أمنياً كما هو محدد في تشريعات سلامة الآلات ذات الصلة، ويجب عدم استخدامه لحماية الأفراد.

سؤال: كيف يمكنني تهيئة مناطق كشف مخصصة داخل مجال المراقبة؟

جواب: استخدم برنامج التهيئة لتحديد مناطق الاهتمام (ROI) القابلة للتحديد التي تتراوح من 50 ملم × 3,000 ملم وحتى 1,000 ملم × 1,750 ملم.

سؤال: ما هي خطوات الصيانة المطلوبة إذا كان تصنيف الهيكل هو IP65؟

جواب: افحص دورياً أختام الهيكل المصنوع من الألومنيوم المصبوب وقم بتنظيف نافذة البصريات الزجاجية بقطعة قماش غير كاشطة وخالية من النسالة.

سؤال: كيف يتم إرسال قيم القياس إلى جهاز التحكم المضيف؟

جواب: يمكن إرسال قيم الارتفاع وبيانات الحالة عبر رسائل إيثرنت TCP/IP، أو المخرجات الرقمية، أو قناة المخرج التناظري 4-20 مللي أمبير.

دليل الاختيار والشراء

عند اختيار ماسح ضوئي بصري ثنائي الأبعاد للتحكم في المستوى الصناعي، تحقق من الأبعاد الدنيا للجسم المستهدف وخصائص الانعكاس. تأكد من أن مسافة التركيب تقع ضمن نطاق العمل من 0.7 متر إلى 3.0 متر. إن شراء أجهزة أتمتة صناعية موثقة يضمن أداءً موثوقاً للمصنع وتسجيلاً دقيقاً للبيانات.
