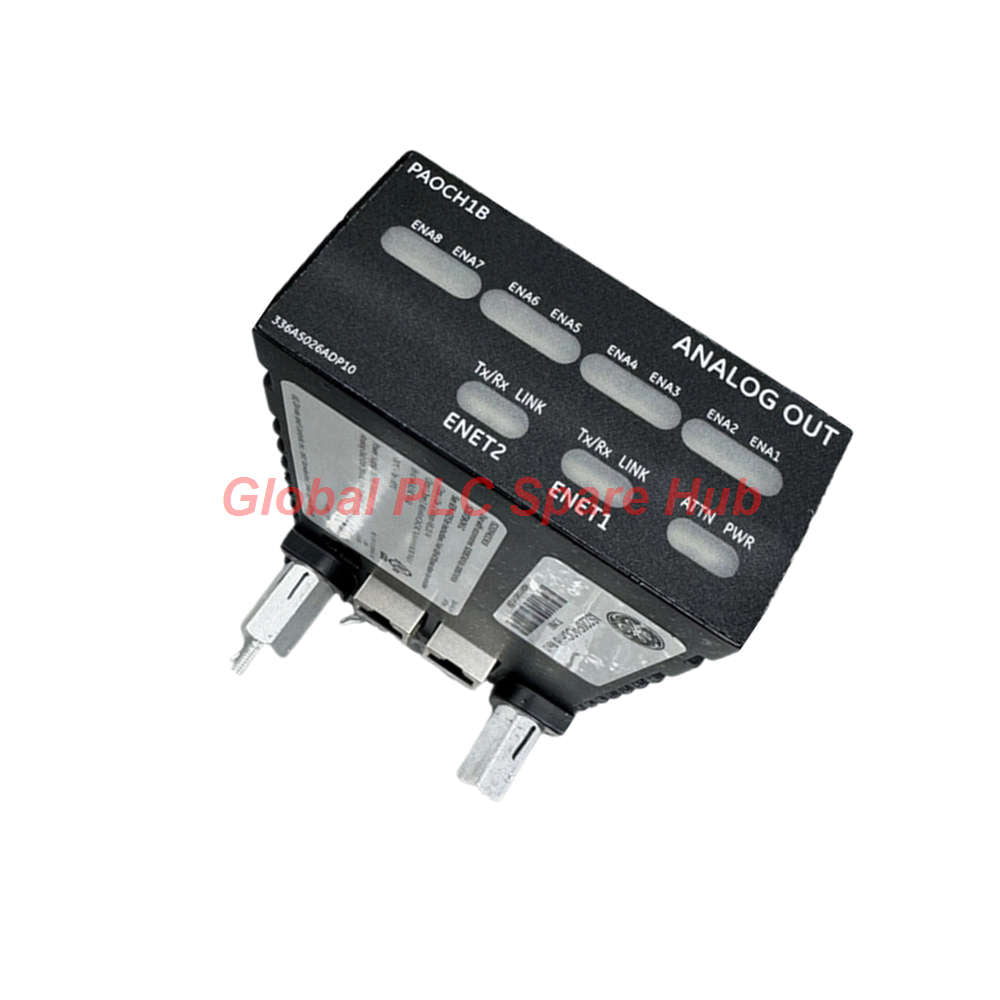

IS220PAOCH1B وحدة خرج تناظرية من GE Mark VIe جديدة تمامًا ومغلفة

نظرة عامة فنية على منتج IS220PAOCH1B

يُعد GE Mark VIe IS220PAOCH1B حزمة إدخال/إخراج تناظرية عالية الكثافة وعالية الامتثال، تم تطويرها لمنصات التحكم الموزعة الصناعية. تعمل هذه الوحدة كعقدة مادية وكهربائية بين شبكتين إيثرنت RJ45 تعملان ببروتوكول IONet ولوحات طرفية للإخراج التناظري. تم تحسين IS220PAOCH1B للتشغيل الآلي الحرج للمهمات، ويتميز بلوحة معالج أساسية موحدة مدمجة مع طبقة اكتساب خرج تناظري مزدوجة اللوحة متخصصة.

يقوم المهندسون بدمج هذه الوحدة في حلقات التحكم التي تتطلب تنظيمًا دقيقًا للتيار. وهي تشغل مشغلات خارجية، وصمامات تحكم، ومحركات متغيرة السرعة عن طريق إخراج ما يصل إلى ثماني قنوات تيار مستقلة. يدمج التصميم الهندسي للأجهزة معالجة منفصلة 16 بت عبر كل من التحويلات الرقمية إلى التناظرية والتناظرية إلى الرقمية، مما يضمن استقرار الحلقة في الوقت الفعلي ورفضًا عاليًا للضوضاء.

رؤية Global PLC Spare HUB

من منظور الموثوقية الصناعية، يوازن GE Mark VIe IS220PAOCH1B بين كثافة المكونات الصارمة وحدود الأداء الحراري. يستخدم هذا الإصدار المحدد من الأجهزة (الإصدار B) أقفالًا مادية قوية ومرحلات عزل ميكانيكية مستقلة لكل حلقة. بينما تم تصنيف مكوناته الأصلية للظروف القاسية، يتطلب التكديس الداخلي متعدد اللوحات حسابًا هندسيًا دقيقًا لدرجات حرارة الخزانة المحيطة عند تشغيل أقصى أحمال تيار عبر حلقات عالية المقاومة.

مصفوفة المواصفات الفنية

• العلامة التجارية: جنرال إلكتريك (GE)
• الموديل: IS220PAOCH1B
• إصدار الأجهزة: REV B
• منصة السلسلة: نظام التحكم Mark VIe
• تصنيف الوحدة: حزمة الإخراج التناظري (PAOC)
• كثافة القناة: ثماني قنوات إخراج تيار أحادية
• نطاق الإشارة: 0 إلى 20 مللي أمبير تيار مباشر
• جهد الامتثال: 18 فولت تيار مستمر مستمر
• أقصى حمل حلقة: حتى 900 أوم مقاومة الحلقة
• دقة التحويل الرقمي إلى التناظري: محول رقمي إلى تناظري بدقة 16 بت لكل قناة
• دقة ردود فعل التيار: مراقبة محول تناظري إلى رقمي بدقة 16 بت
• الدقة المطلقة: ±0.5% من النطاق الكامل عبر التدرج الحراري الكامل
• ملف تعريف مقاومة التغذية الراجعة: مقاومة دقيقة 50 أوم مثبتة على اللوحة الطرفية
• أبعاد التخطيط المادي: 8.26 سم ارتفاع × 4.19 سم عرض × 12.1 سم عمق
• واجهات الإدخال: منفذي إيثرنت RJ45 مزدوجين، موصل طاقة 3 سنون
• اتصال الإخراج: قابس ذكر ذو 37 دبوسًا عالي الكثافة من نوع DC-37
تصنيف درجة الحرارة الأصلية: ملف تشغيل من -30 إلى 65 درجة مئوية
• تصنيف الحزمة الموسعة: حدود الغلاف الخارجي تتحمل من -40 إلى 70 درجة مئوية
• مرجع الوثائق: دليل التعليمات GEH-6721D

المعدات المستهدفة وتوافق النظام

• مخططات خزانة التحكم Mark VIe من جنرال إلكتريك
• مجموعات لوحة طرفية للإخراج التناظري TBAOH1C
• لوحات طرفية للإخراج التناظري أحادية STAO
• ملاحظة: هذه الحزمة غير متوافقة تمامًا مع لوحات DTAO المثبتة على سكة DIN

السلامة الوظيفية وهندسة التكرار

• وضع التحكم الفردي (Simplex): يستخدم كتلة IS220PAOCH1B واحدة مع مسار شبكة واحد أو مسارين للحلقات غير الحرجة والمحسّنة من حيث التكلفة.
• وضع التحكم المزدوج (Dual): يستخدم أزواجًا متوازية من حزمة IS220PAOCH1B للسماح بفشل الاتصال الشفاف دون انقطاع العملية.
• وضع التكرار الثلاثي المعياري (Triple Modular Redundant): ينشر ثلاث حزم مميزة تعمل في وقت واحد عبر مصفوفة شبكة موحدة. تتحقق بنية التصويت اثنين من ثلاثة من التكامل على مستوى الأجهزة، وتعزل أخطاء المعالجة الفردية في وقت التشغيل.

إمكانيات التشخيص المتقدمة والأجهزة

• تعزل المرحلات الميكانيكية الفردية المفتوحة عادةً أحمال العميل مباشرةً عند خط اللوحة الطرفية في حالة حدوث عطل في القناة.
• تشغل جهات الاتصال الثانوية للمرحل المدمج مصابيح LED تشخيصية محلية لإعطاء إشارة مادية لحالة القناة.
• تقوم محولات التناظرية إلى الرقمية المدمجة 16 بت بالتحقق باستمرار من مستويات تيار الإخراج مقابل قيم التحكم المطلوبة.
• يتتبع مستشعر حراري داخلي مدمج تراكم الحرارة المحلي داخل هيكل اللوحة الثلاثية.
• يوفر منفذ الاتصالات بالأشعة تحت الحمراء استرجاعًا مباشرًا وغير تدخلي لسجلات التشخيص بواسطة فنيي المجال.

سيناريوهات التطبيق

• تعديل صمامات التحكم في الوقود على توربينات الغاز التي تتطلب تنفيذًا سريعًا للحلقة.
• وضع مشغلات صمام الحاكم على توربينات البخار في مرافق توليد الطاقة.
• تنظيم محركات المضخات متغيرة السرعة داخل الصناعات التحويلية واسعة النطاق.
• إرسال إشارات مرجعية للتيار عالية الدقة إلى وحدات التحكم PLC الخارجية التابعة لجهات خارجية.

إرشادات الشراء والاختيار

• تأكد دائمًا من تطابق رقم جزء اللوحة الطرفية الخاصة بك مع TBAOH1C أو STAO قبل الشراء لمنع عدم تطابق الواجهات.
• عند استبدال حزم الإصدارات القديمة، تحقق من أن برنامج نظامك يدعم تحسينات الإصدار B كما هو موضح في الدليل GEH-6721D.
• ضع في اعتبارك حسابات درجة حرارة الخزانة عند تجميع حزم متعددة للحفاظ على الحدود البيئية تحت أقصى مقاومة للحلقة.

اللوجستيات وأحكام الضمان

• توفر المخزون: يتم الاحتفاظ بها في المخزون للتخصيص الفوري
• مدة الضمان: ضمان استبدال صناعي كامل لمدة 12 شهرًا
• وقت المعالجة: يتم الانتهاء من الإرسال الآمن في غضون 24 إلى 48 ساعة
• شبكات الشحن السريع: شحن دولي ذو أولوية عبر FedEx و UPS و DHL

الأسئلة المتداولة

لماذا يتطلب تصميم الكثافة العالية حسابات تخفيض الهندسة لدرجات حرارة التشغيل المحيطة؟

تحتوي الحزمة على مكدس داخلي من ثلاث لوحات يولد حرارة داخلية عند تشغيل حلقات متعددة عالية المقاومة. إذا كانت جميع القنوات الثماني تعمل بالقرب من 20 مللي أمبير مع أقصى الأحمال، فيجب عليك الحفاظ على تدفق هواء الخزانة المحيطة لمنع التنبيهات الحرارية الداخلية.

كيف يتعامل جهاز التغذية الراجعة للتيار 16 بت مع التحقق من الدائرة المفتوحة للحلقة؟

يقرأ المحول التناظري إلى الرقمي الداخلي 16 بت باستمرار انخفاض الجهد عبر مقاوم 50 أوم على اللوحة الطرفية. إذا انقطع سلك أو فتح اتصال، تنخفض حلقة التغذية الراجعة إلى 0 مللي أمبير، مما يؤدي إلى تنبيه منطقي في وحدة التحكم.

هل يمكن لهذه الوحدة من الإصدار B أن تحل محل متغير الإصدار A الأقدم مباشرة على لوحة طرفية؟

نعم، إنها تحافظ على التوافق المادي للدبابيس عبر موصل DC-37. ومع ذلك، يجب على المهندسين مراجعة أدوات تكوين النظام للتأكد من أن تكوين الإدخال/الإخراج يحدد سمات الإصدار المناسبة.

ماذا يحدث للعملية الميدانية المتصلة عندما ينفتح مرحل الإخراج الميكانيكي؟

يكسر المرحل المادي المسار بين دائرة مكبر الترانزستور الداخلية ومسمار اللوحة الطرفية. هذا يعزل الحلقة، ويحمي المعدات الخارجية من إشارات التحكم غير المتوقعة أثناء تكوين الأجهزة أو الأعطال.

كيف يجب على موظفي المجال استخدام منفذ الأشعة تحت الحمراء أثناء التشغيل أو التشخيص النشط؟

يوفر منفذ الأشعة تحت الحمراء اتصالًا لاسلكيًا محليًا ومعزولًا بأداة محمولة أو كمبيوتر محمول. يتيح ذلك للفنيين سحب تشخيصات التشغيل، والتحقق من إشارات الخطأ، والتحقق من درجات الحرارة الداخلية دون فصل كابلات الشبكة أو فتح الحلقات.
