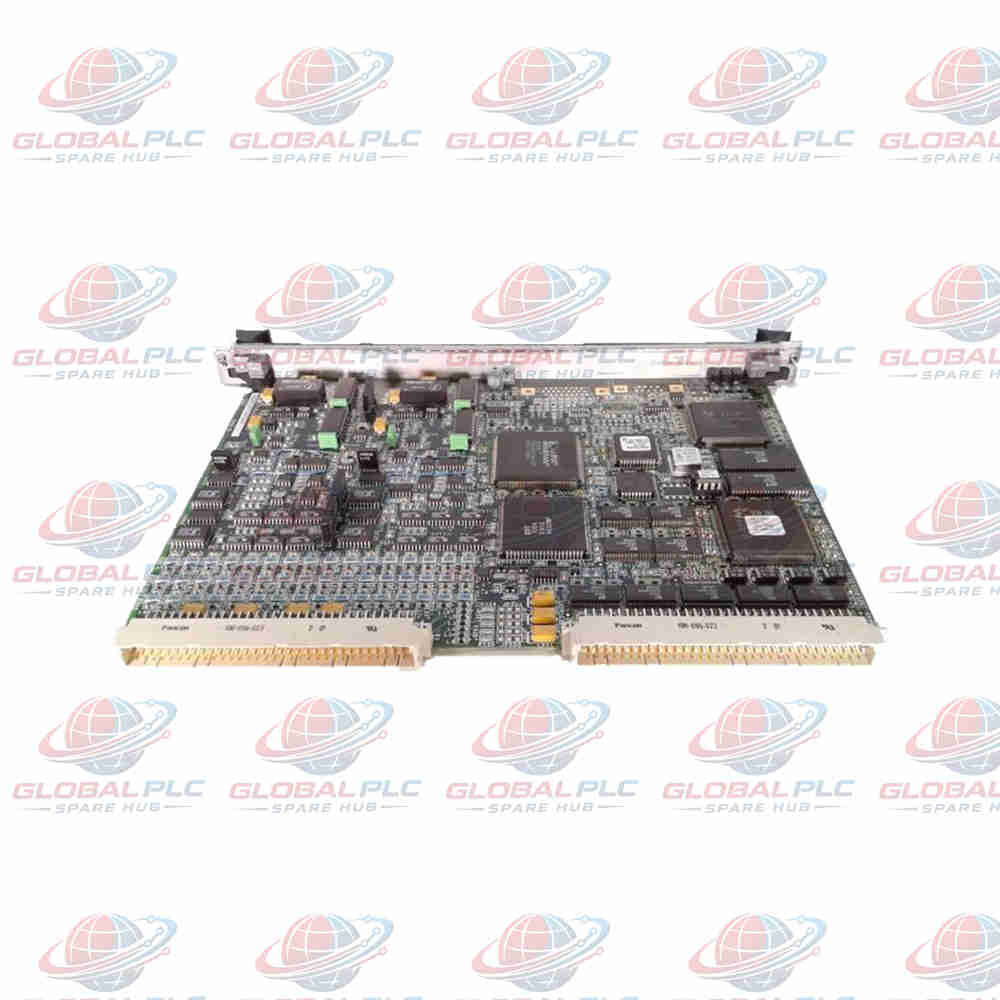

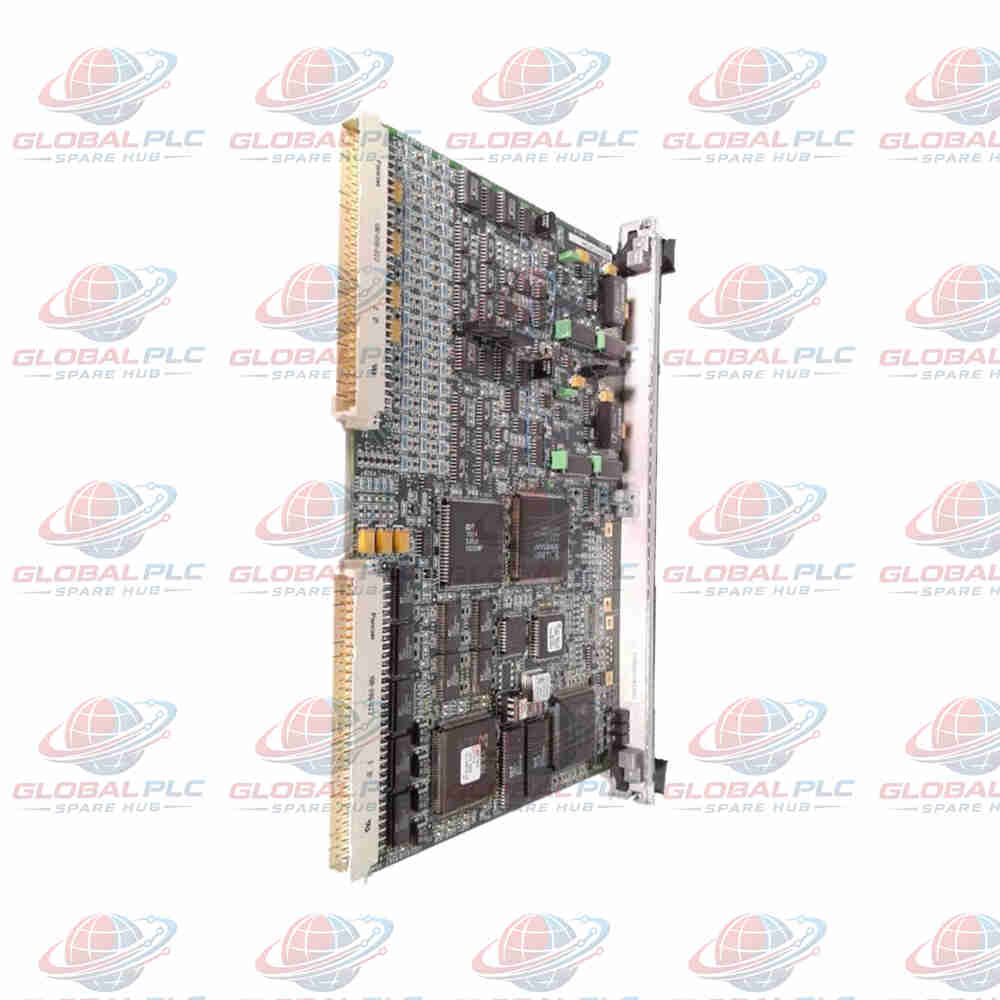

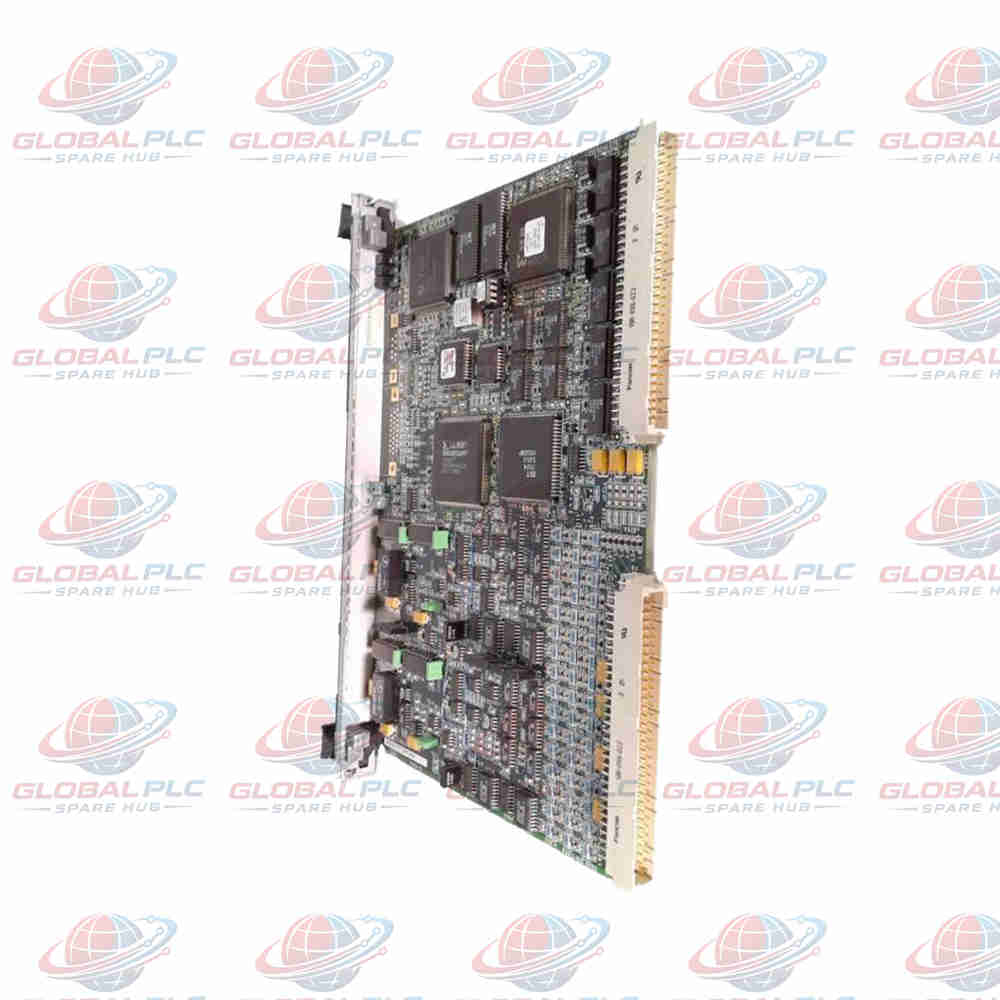

لوحة إدخال الكاشف الحراري للمقاومة IS200VRTDH1D وحدة معالجة الكاشف الحراري للمقاومة GE Mark VI

نظرة عامة على المنتج

يعد General Electric IS200VRTDH1D لوحة إدخال جهاز استشعار درجة الحرارة المقاومة (RTD) ذات 16 قناة، وهي مصممة خصيصًا لمنصة التحكم في توربينات Speedtronic Mark VI. تعمل البطاقة كوحدة معالجة VRTD، حيث توفر تيار إثارة متعدد الإرسال بقوة 10 مللي أمبير تيار مستمر لحلقات مستشعرات RTD ثلاثية الأسلاك عبر كتل أطراف TRTD أو DRTD. بفضل التحويل التناظري الرقمي 14 بت، ومعالجات الإشارات الرقمية المدمجة (DSP)، ومعدلات أخذ العينات القابلة للتخصيص حتى 25 عينة/ثانية، فإنها تقوم بعملية التخطيط في الوقت الفعلي عبر 15 ملف تعريف منحنى RTD قياسيًا بينما تنقل قياسات درجة الحرارة الرقمية عبر اللوحة الخلفية VME عبر واجهة الاتصال VCMI.

المواصفات الفنية

• الشركة المصنعة: جنرال إلكتريك (GE)
• رقم القطعة: IS200VRTDH1D
• سلسلة المنتج: Mark VI Speedtronic للتحكم في التوربينات
• نوع اللوحة الوظيفي: لوحة معالجة جهاز استشعار درجة الحرارة المقاومة (RTD) (VRTD)
• سعة الإدخال: 16 قناة (تدعم عناصر RTD ثلاثية الأسلاك، مقسمة إلى المجموعة أ والمجموعة ب)
• دقة محول التناظر الرقمي: تحويل مذبذب متحكم فيه بالجهد (VCO) بدقة 14 بت
• تيار إثارة المستشعر: تيار إثارة متعدد الإرسال 10 مللي أمبير تيار مستمر (غير مستمر)
• أداء أخذ العينات: وضع عادي 4 هرتز / وضع سريع 25 هرتز (قابل للتحديد لكل مجموعة)
• معادلة DSP: دعم مبرمج مسبقًا لـ 15 ملف تعريف منحنى RTD صناعي
• زيادة الكسب للمقاومة المنخفضة: إعدادات كسب قابلة للتحديد 2.0 / Cu_10.0 للمستشعرات الأقل من 190 أوم
• متطلبات الطاقة: استهلاك الطاقة أقل من 12 واط
• تركيب اللوحة الخلفية: إدخال رف VME مع أذرع قفل ميكانيكية علوية/سفلية
• بلد المنشأ: الولايات المتحدة الأمريكية

البنية الوظيفية

خط أنابيب الإثارة والتحويل المتعدد الإرسال

• يحقن نبضة تيار مستمر متعدد الإرسال بقوة 10 مللي أمبير في حلقات RTD ثلاثية الأسلاك الفردية، مما يمنع أخطاء التسخين الذاتي المستمر للمستشعر.
• يحول انخفاضات الجهد التناظرية إلى تدفقات تردد رقمية عبر محول تناظر رقمي عالي الدقة من نوع VCO ومصفوفة عدادات العينات.
• يعالج العد الخام من خلال DSP على اللوحة لتطبيق تصحيحات متعددة الحدود غير خطية مصممة خصيصًا لمواد RTD المعدنية المحددة.

المعالجة المشتركة للتكرار ثلاثي الوحدات (TMR)

• يتكامل عبر ثلاث لوحات VRTD منفصلة مثبتة في رفوف VME R و S و T عند إقرانها بكتل أطراف TRTDH1B.
• ينفذ تعدد إرسال بإزاحة طورية حيث تقرأ لوحات R و S و T أزواج RTD مختلفة في وقت واحد، مما يزيل تداخل القنوات.
• يوفر مكثفات فصل عالية التردد على جميع الخطوط الميدانية الواردة لتصفية الضوضاء الكهرومغناطيسية لشبكة المصنع.

توافق النظام وتطبيقات الآلات

ينزلق وحدة IS200VRTDH1D في رفوف معالج VME القياسية داخل لوحات التحكم Mark VI من جنرال إلكتريك. يدمج فنيو الأجهزة بطاقة VRTD هذه عبر عقد المراقبة الحرارية الحرجة للمهمة:

• مصفوفات حرارية/RTD لخروج العادم وضغط ضاغط التوربينات الغازية الصناعية الثقيلة.
• مراقبة درجة حرارة منصات تحمل التوربينات البخارية، وياقة الدفع، وحوض زيت التشحيم.
• حلقات كاشف درجة الحرارة المدمجة في ملفات المولد الثابتة (ETD).
• استشعار حراري لرأس مولد البخار لاستعادة الحرارة بالدورة المركبة (HRSG).

قدرات التشخيص والاختبار الميداني

• مؤشرات LED باللوحة الأمامية: ملاحظات الحالة المستمرة عبر مؤشر LED أخضر ثابت (RUN)، ومؤشر LED أخضر وامض (FAIL)، ومؤشر LED برتقالي ثابت (Diagnostic Alarm).
• اكتشاف الأعطال خارج النطاق: يحدد تلقائيًا حلقات المستشعر المقطوعة أو المفتوحة عندما تتجاوز الإشارات حدود العتبة المحددة مسبقًا في الجهاز.
• إزالة القناة التلقائية والاستعادة: يزيل القنوات المعطوبة من مصفوفة الفحص النشطة فورًا؛ يتميز بخيار إعادة الضبط التلقائي القابل للتكوين لإعادة دمج حلقات RTD المستعادة تلقائيًا بعد 20 ثانية.
• توليد إشارة إنذار L3DIAG: يؤدي إلى تشغيل إنذارات تشخيصية مركبة (L3DIAG VRTD) مرئية في System Toolbox، مع خيارات الإغلاق التي يتم مسحها عبر أوامر RESET DIA.

نظرة ثاقبة من Global PLC Spare HUB

في منشآت التوربينات البخارية عالية الاهتزاز، غالبًا ما تبلغ مستشعرات RTD النحاسية (مثل عناصر Cu 10 أوم) عن ارتفاعات حرارية غير منتظمة بسبب انجراف مقاومة الكابل وتآكل التلامس. خلال انقطاع طارئ للمحطة، لاحظ الفنيون انقطاعات وهمية لارتفاع درجة الحرارة على بطاقة IS200VRTDH1D متصلة بمولد ثابت. كشفت التشخيصات أن إعداد كسب المجموعة A قد تُرك على الوضع العادي (1.0) بدلاً من ضبطه على Gain 2.0 / Cu_10.0 للعناصر ذات المقاومة المنخفضة. أدى تحديث معلمات التكوين في System Toolbox والتحقق من توازن الخط ثلاثي الأسلاك إلى إزالة تعويض القياس تمامًا. قم دائمًا بمواءمة إعدادات كسب المجموعة مع المادة المعدنية للمستشعر وتحقق من تأريض الدرع عالي التردد عند كتلة TRTD أثناء الانقطاعات الروتينية.

دليل الشراء

• مطابقة كبلات كتلة الأطراف: تحقق مما إذا كانت خزانة التحكم الخاصة بك تستخدم تكوينات الأسلاك الميدانية Simplex (TRTDH1C، كبلين) أو TMR (TRTDH1B، 6 كبلات) قبل الطلب.
• فحص مزاليج الرافعة: تأكد من أن فتحة رف بطاقة VME المستهدفة تحتوي على أدلة بطاقة علوية وسفلية عاملة ومقابض قفل الرافعة.
• التحقق من ملف معلمة الكسب: قم بمراجعة ملفات تكوين Speedtronic الأساسية الخاصة بك للتأكد من وجود تعيينات كسب المجموعة A/B الصحيحة لمستشعرات RTD النحاسية ذات المقاومة المنخفضة.

محتويات العبوة واللوجستيات

• 1 x لوحة إدخال RTD طراز IS200VRTDH1D من جنرال إلكتريك.
• تغليف واقي من الكهرباء الساكنة وآمن من التفريغ الكهروستاتيكي (ESD).
• ضمان استبدال قياسي لمدة 12 شهرًا.
• إرسال عالمي سريع: يشحن إلى جميع أنحاء العالم في غضون 24 إلى 48 ساعة عبر FedEx أو UPS أو DHL.

الأسئلة الشائعة (FAQ)

س: ماذا يحدث للقنوات المتبقية إذا حدث فتح في دائرة مستشعر RTD واحد؟

ج: يشير معالج VRTD إلى تجاوز العتبة خارج النطاق، ويزيل القناة المتأثرة فقط من تسلسل الفحص النشط، ويستمر في تحديث القنوات الـ 15 المتبقية دون انقطاع.

س: كيف تتصرف معلمة إعادة الضبط التلقائي بمجرد استبدال مستشعر RTD معيب ماديًا؟

ج: إذا كانت إعادة الضبط التلقائي ممكّنة، تقوم اللوحة تلقائيًا بالتحقق من سلامة الإشارة واستعادة القناة التي تم إصلاحها إلى مصفوفة الفحص النشطة بعد حوالي 20 ثانية.

س: ما هو الفرق الرئيسي بين وضع أخذ العينات العادي والوضع السريع في هذه الوحدة؟

ج: يقوم الوضع العادي بالتحديث بمعدل 4 عينات في الثانية مع تحسين كبت الضوضاء، بينما يزيد الوضع السريع من الإنتاجية إلى 25 عينة في الثانية للمناطق الحرارية سريعة التغير.

س: لماذا تتطلب أنظمة TMR تعدد إرسال متزامنًا ومزاحًا طوريًا عبر رفوف R و S و T؟

ج: يضمن تعدد الإرسال المزاح طوريًا أن لوحات R و S و T تقوم بإثارة أزواج RTD مختلفة في أي جزء من الثانية، مما يمنع التحميل المتبادل بين القنوات ويزيد من دقة القياس.

س: ما هي خيارات الشحن المتوفرة لطلبات إيقاف تشغيل المصنع في حالات الطوارئ؟

ج: يتم تعبئة الطلبات في مواد مضادة للكهرباء الساكنة ويتم إرسالها في غضون 24 إلى 48 ساعة باستخدام شركات شحن عالمية ذات أولوية بما في ذلك FedEx و UPS و DHL.
