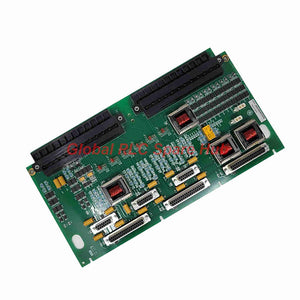

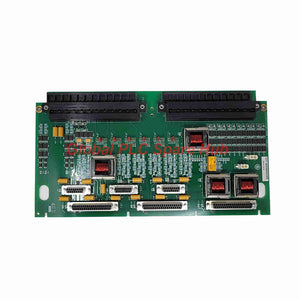

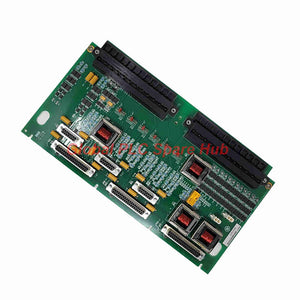

IS200TSVOH1BBB لوحة توصيل صمام مؤازر GE Mark VI جديدة

نظرة عامة على المنتج

يُعد IS200TSVOH1BBB لوحة طرفية مؤازرة (Servo Terminal Board) عالية الموثوقية وقابلة للتركيب على السطح، تم تطويرها بواسطة شركة جنرال إلكتريك. باعتباره مكونًا أساسيًا لنظام التحكم في التوربينات Speedtronic Mark VI، تتصل هذه اللوحة مباشرة بصمامات السيرفو الكهروهيدروليكية. توفر اللوحة وصلة فيزيائية حاسمة لتشغيل صمامات التحكم بالبخار والغاز والوقود في تجميعات التوربينات الآلية.

لتحقيق أقصى قدر من جاهزية النظام، يدعم IS200TSVOH1BBB كلاً من التكوينات البسيطة (Simplex) والثلاثية المعيارية المتكررة (TMR). تسمح هذه البنية بالتشغيل المتسامح مع الأخطاء، مما يقلل من مخاطر التوقفات المفاجئة. تتميز الوحدة المدمجة المثبتة على السطح بستة موصلات D-sub، وكتلتين طرفيتين، ومرحلات أمان نشطة للتحكم السلس في العمليات.

المواصفات الفنية

يتم تصنيف الخصائص الميكانيكية والكهربائية لـ IS200TSVOH1BBB ضمن معلمات MECE أدناه:

أولاً. الهوية الأساسية والإدخال الكهربائي

• العلامة التجارية: جنرال إلكتريك (GE)
• رقم الموديل: IS200TSVOH1BBB
• سلسلة نظام التحكم: Mark VI Speedtronic
• بلد الصنع: الولايات المتحدة الأمريكية (USA)
• مدى تغذية LVDT المرتدة: 0.3532 إلى 4.054 فولت تيار متردد
• مستوى الإشارة التناظرية: 0 إلى ±50 فولت تيار مستمر إشارات تناظرية أو 4 إلى 20 مللي أمبير حلقات تيار
• حد التيار المتردد منخفض الجهد: مصنف لإشارات التيار المتردد أقل من 24 فولت تيار متردد

ثانياً. اتصال النظام والواجهة

• واجهة المعالج: تتصل بمعالج الإدخال/الإخراج VSVO عبر موصلات J5، J3، و J4
• منفذ بسيط (Simplex Port): موصل JR1 مخصص للتحكم أحادي القناة
• منافذ التكرار TMR: موصلات JR1، JS1، و JT1 لمشغلات السيرفو بثلاثة ملفات
• تعطيل الطوارئ الخارجي: مدخلات JD1 و JD2 لدمج وحدة الحماية المباشرة

ثالثاً. الخصائص الفيزيائية والبيئية

• تقنية التجميع: تقنية التركيب السطحي المغلفة (SMT)
• الأبعاد: ارتفاع 17.8 سم × عرض 33.02 سم (7.0 بوصة × 13.0 بوصة)
• الوزن: حوالي 2.00 رطل (0.91 كجم)
• درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)

المعدات والتطبيقات المستهدفة

تم تصميم IS200TSVOH1BBB خصيصًا لحلقات التحكم الحرجة، بما في ذلك:

• توربينات الغاز والبخار: تتحكم في صمامات خنق الوقود وحاكم البخار على توربينات توليد الطاقة.
• مشغلات توربينات الرياح: تدير آليات الميل ومحركات الفرامل الآلية في أنظمة توربينات الرياح.
• مشغلات بثلاثة ملفات: توجه صمامات السيرفو الكهروهيدروليكية متعددة الملفات للتطبيقات المتسامحة مع الأخطاء.

تشخيص الأعطال وحماية الأجهزة

يراقب IS200TSVOH1BBB باستمرار حالته التشغيلية ويحدد الشذوذ فورًا:

• مراقبة تيار السيرفو: تشغل الإنذارات إذا تجاوزت تيارات محرك السيرفو الحدود المحددة مسبقًا أو توقفت عن الاستجابة.
• فحوصات تغذية المنظم المرتدة: تراقب حلقات تغذية LVDT المرتدة للكشف عن انحراف الإشارة أو انحشار الصمام المادي.
• تتبع شريحة الهوية: تتحقق من مراجعات أجهزة اللوحة مع معالج VSVO لمنع أخطاء التكوين.

رؤية Global PLC Spare HUB

في محطات الطاقة الحرجة، يُعد التحكم في صمامات السيرفو منطقة عالية المخاطر. يتميز IS200TSVOH1BBB بجمع تغذية موقع LVDT المرتدة وإخراج السيرفو في لوحة واحدة. يُعد تضمين مدخلات تعطيل الطوارئ الخارجية JD1 و JD2 خيارًا تصميميًا ممتازًا. يسمح هذا لأنظمة الأمان بتجاوز معالج التحكم وإغلاق الصمامات على الفور أثناء حدث السرعة الزائدة، مما يحمي التوربينات من التلف الكارثي.

اللوجستيات والشحن والضمان

نقدم شحنًا سريعًا واحترافيًا لضمان استمرار عمليات مصنعك دون انقطاع:

• سرعة الإرسال: يتم شحن اللوحات الموجودة في المخزون من منشأتنا في غضون 24 إلى 48 ساعة.
• شركات الشحن السريع: توصيل دولي سريع عبر DHL، FedEx، و UPS.
• تغطية الضمان: محمية بضمان استبدال كامل لمدة 12 شهرًا ضد عيوب المكونات.

الأسئلة الشائعة

كم عدد صمامات السيرفو الكهروهيدروليكية التي يمكن للوحة واحدة الاتصال بها؟

يمكن للوحة واحدة الاتصال بما يصل إلى صمامين سيرفو كهروهيدروليكيين. تقيس مواضعهما باستخدام مستشعرات تغذية LVDT المزدوجة.

ماذا يحدث إذا فشلت شريحة الهوية المدمجة في اللوحة؟

إذا فشلت شريحة الهوية، سيقوم معالج VSVO بتشغيل خطأ عدم توافق الأجهزة. هذا يمنع تشغيل إصدارات لوحة غير متطابقة أو غير صحيحة.

ما الغرض من الشقوق على طول الحواف الطويلة لهذه اللوحة؟

تعمل الشقوق غير المتناظرة كأدلة مفتاح ميكانيكي. تضمن محاذاة اللوحة بشكل صحيح داخل قوس التثبيت أثناء التثبيت.

هل يمكن لهذه اللوحة التعامل مع إشارات التحكم من 4-20 مللي أمبير بالإضافة إلى جهود التيار المستمر؟

نعم. اللوحة متعددة الاستخدامات للغاية. تدعم إشارات تناظرية من 0 إلى ±50 فولت تيار مستمر، وتيار متردد منخفض الجهد، وحلقات تيار قياسية من 4-20 مللي أمبير.

كيف أقوم بإعداد اللوحة لوضع Simplex مقابل وضع التكرار الثلاثي المعياري (TMR)؟

تتصل تكوينات Simplex بمنفذ JR1 فقط. تستخدم أوضاع TMR جميع الموصلات الثلاثة (JR1، JS1، و JT1) لتوزيع الإشارات عبر معالجات R، S، و T.

دليل الشراء والاختيار

ضع قائمة التحقق هذه في الاعتبار عند طلب لوحة الاستبدال الخاصة بك:

• تأكد من أن رقم القطعة الدقيق ينتهي بـ "H1BBB" لضمان التوافق التام مع الإصدارات المبكرة.
• تأكد مما إذا كان تطبيقك يتطلب نمط الطلاء المطابق المعروض على هذه اللوحة.
• تأكد من أن أسلاك المجال الخاصة بك تتطابق مع حد 12 AWG المدعوم بواسطة الكتل الطرفية المدمجة.
