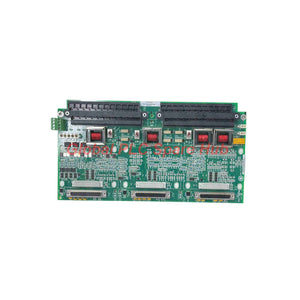

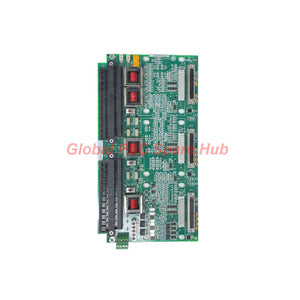

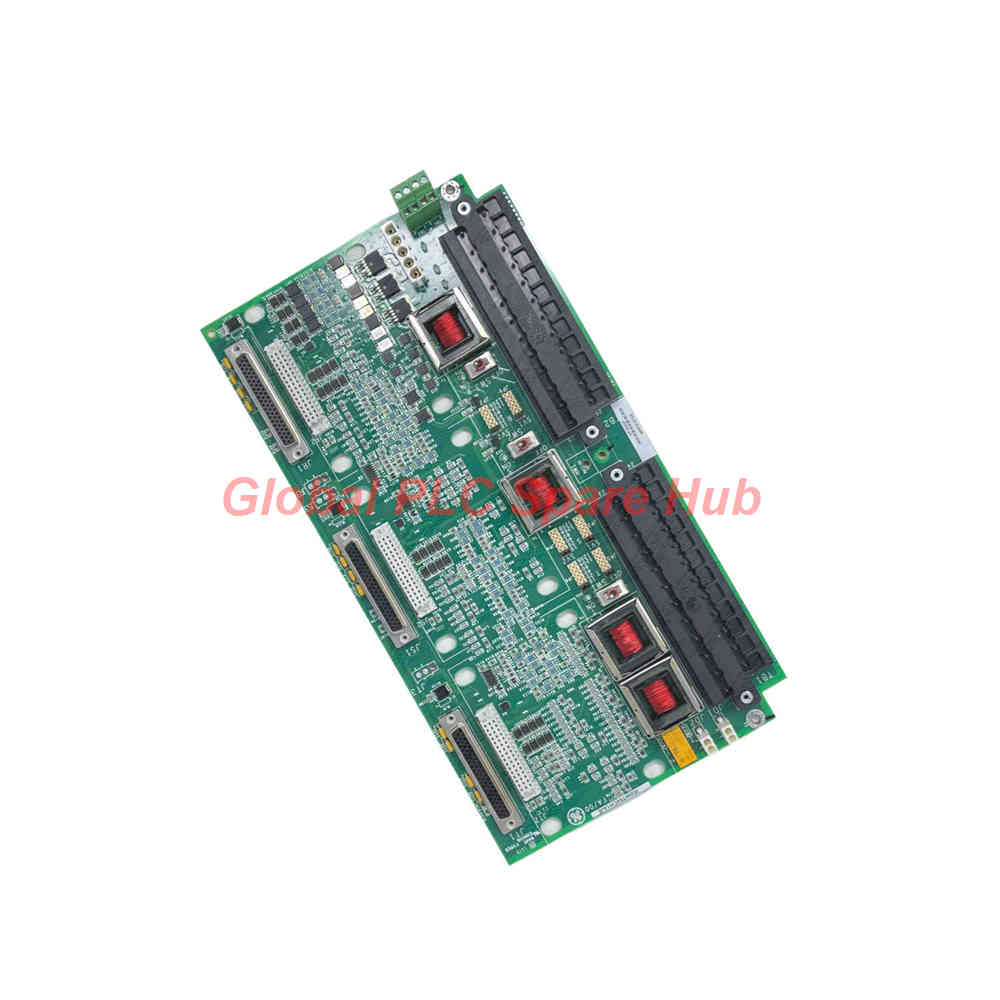

لوحة طرفية لمحرك سيرفو IS200TSVCH1A GE Mark VIe | وحدة إدخال/إخراج
Manufacturer: GE
Product No.: IS200TSVCH1A
Condition： متوفر بالمخزون
Product Type: لوحة الأطراف
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
لوحة طرفية لسيرفو GE Mark VIe IS200TSVCH1A | وحدة إدخال/إخراج IS200TSVCH1A
رؤية Global PLC Spare HUB: تعمل لوحة طرفية إدخال/إخراج السيرفو IS200TSVCH1A كواجهة أساسية لإدارة التوربينات عالية الدقة ضمن بنية GE Mark VIe. يعتمد مهندسو الميدان على هذه الوحدة الطرفية لتنسيق الصمامات الكهروهيدروليكية ومعالجة ردود الفعل متعددة القنوات من نوع LVDT بأمان. يتحمل تصميمها المتين المطلي بالكونفورمال عتبات التشغيل الصناعية القاسية، مما يضمن أداءً لا يتأثر في منشآت توليد الطاقة الشاقة.
مصفوفة المواصفات الفنية
| تصنيف المعلمة | المقياس التشغيلي |
|---|---|
| الشركة المصنيعة الأصلية | GE Energy / General Electric |
| سلسلة المنتج | Mark VIe / Mark VI |
| رقم جزء الكتالوج | IS200TSVCH1A |
| الوصف الوظيفي | لوحة طرفية لإدخال/إخراج السيرفو (TSVC) |
| المراجعة الوظيفية | 1 A (تجميع عادي) |
| طلاء حماية لوحة الدوائر المطبوعة (PCB) | نمط طلاء كيميائي متوافق |
| الأبعاد الفيزيائية | ارتفاع 33.02 سم × عرض 17.8 سم |
| درجة حرارة التشغيل | -30 درجة مئوية إلى 65 درجة مئوية |
| برامج تشغيل / حزم متوافقة | مشغل السيرفو WSVO وحزمة الإدخال/الإخراج PSVO |
| مصدر الطاقة الداخلي | 28 فولت تيار مستمر (عبر المقبس J28) |
| سعة التوصيل الطرفي | كتلتان حاجزتان بـ 24 طرفًا (#12 AWG) |
هندسة الأجهزة وإرشادات الأسلاك
- واجهة طرفية: تتميز بكتل طرفية حاجزية قابلة للإزالة بـ 24 موضعًا تستوعب أسلاك تصل إلى #12 AWG لتوصيلات آمنة للمستشعرات والصمامات.
- بنية الحماية: يمتد شريط حماية غير معزول بطول الحافة اليسرى، متصلاً مباشرةً بأرضية الهيكل لتخفيف الضوضاء الكهربائية.
- وصلات التهيئة: تستخدم وصلات اللوحة (JP1 إلى JP6) لتعيين تهيئات تيار الملف الصحيحة اعتمادًا على إعدادات البسيط أو التكرار الثلاثي المعياري (TMR).
التشخيص ومراقبة النظام
تقوم حزمة الإدخال/الإخراج PSVO المصاحبة بالتدقيق المستمر لصحة اللوحة، والإبلاغ عن الأعطال عندما تتجاوز تيارات خرج السيرفو عتبات التشغيل العادية أو عندما تخرج ردود فعل المنظم عن النطاق. يعالج تطبيق ToolboxST هذه المقاييس، مما يسمح للمشغلين بإغلاق وإعادة ضبط التشخيصات الفردية عبر الأمر RESET DIA بمجرد زوال الشذوذ.
التطبيقات المستهدفة وتوافق النظام
ينشر المهندسون هذه اللوحة الطرفية ضمن أنظمة القيادة الآلية للتوربينات الغازية والبخارية والرياح من جنرال إلكتريك. تتوافق حصريًا مع حزمة الإدخال/الإخراج PSVO ومشغل السيرفو WSVO لإدارة ردود فعل موقع صمام LVDT، ومعدلات نبض تدفق الوقود، وتشغيل صمام السيرفو الكهروهيدروليكي المزدوج.
شروط التنفيذ واللوجستيات والضمان
- نافذة الإرسال: يتم معالجة الطلبات وإرسالها بأمان خلال 24 إلى 48 ساعة.
- شركاء اللوجستيات: شحن عالمي سريع عبر FedEx وUPS وDHL.
- تغطية الضمان: محمية بالكامل بضمان استبدال لمدة 12 شهرًا من Global PLC Spare HUB.
الأسئلة المتكررة
السؤال: ما هي خطوات التهيئة المحددة المطلوبة عند استبدال هذه اللوحة في نظام التحكم في التوربينات TMR؟
الجواب: يجب على الفنيين تهيئة وصلات تيار الملف الفردية (JP1-3 للسيرفو 1 و JP4-6 للسيرفو 2) لتتوافق مع متطلبات تكرار النظام قبل الانتهاء من الإعداد في برنامج ToolboxST.
السؤال: لماذا يقوم نظام التشخيص بإطلاق تنبيه خطأ L#DIAG PSVO أثناء التشغيل؟
الجواب: يتم تفعيل هذا العلم عندما ينحرف إشارة ردود فعل LVDT عن النطاق أو يفشل تيار خرج السيرفو في الاستجابة بشكل صحيح لأوامر المنظم.
السؤال: هل يمكن لهذه اللوحة الطرفية الاتصال مباشرة بنماذج معالج VSVO القديمة في الإعدادات القديمة؟
الجواب: لا، الوحدة مصممة بشكل صارم للتوافق مع حزمة الإدخال/الإخراج PSVO وهندسة مشغل السيرفو WSVO.
السؤال: ما هي الطريقة الصحيحة لتوصيل أسلاك الإغلاق الطارئ الخارجية بهذه الوحدة؟
الجواب: يتم توصيل دوائر الإغلاق الخارجية مباشرة بموصلات المقبس المخصصة JD1 أو JD2 الموجودة على مجموعة الأجهزة لحماية إغلاق السلامة السريع.
السؤال: ما هي العوامل الهندسية التي يجب على المشترين تقييمها عند شراء لوحات بديلة لترقيات Mark VIe؟
الجواب: يجب على المشترين التحقق من توافق البرامج الثابتة، والتحقق من أبعاد فتحات اللوحة الخلفية، والتأكد من أن خطوط إمداد الطاقة 28 فولت تيار مستمر المدمجة تتوافق مع مواصفات خزانة التحكم في التوربينات الحالية.
