IS200TBTCH1B لوحة طرفية جنرال إلكتريك سبيدترونيك اشترِ

IS200TBTCH1B لوحة أطراف المزدوجة الحرارية Speedtronic مارك VI من GE IS200TBTCH1B للبيع

احصل على لوحة أطراف إدخال المزدوجة الحرارية IS200TBTCH1B من جنرال إلكتريك مارك VI. استكشف المواصفات المعمارية TMR، وتكوينات الموصل المزدوج، وخيارات التنفيذ العالمية.

IS200TBTCH1B مراجعة تدقيق قياس الحرارة الهندسي: مراجعة مركز PLC الاحتياطي العالمي

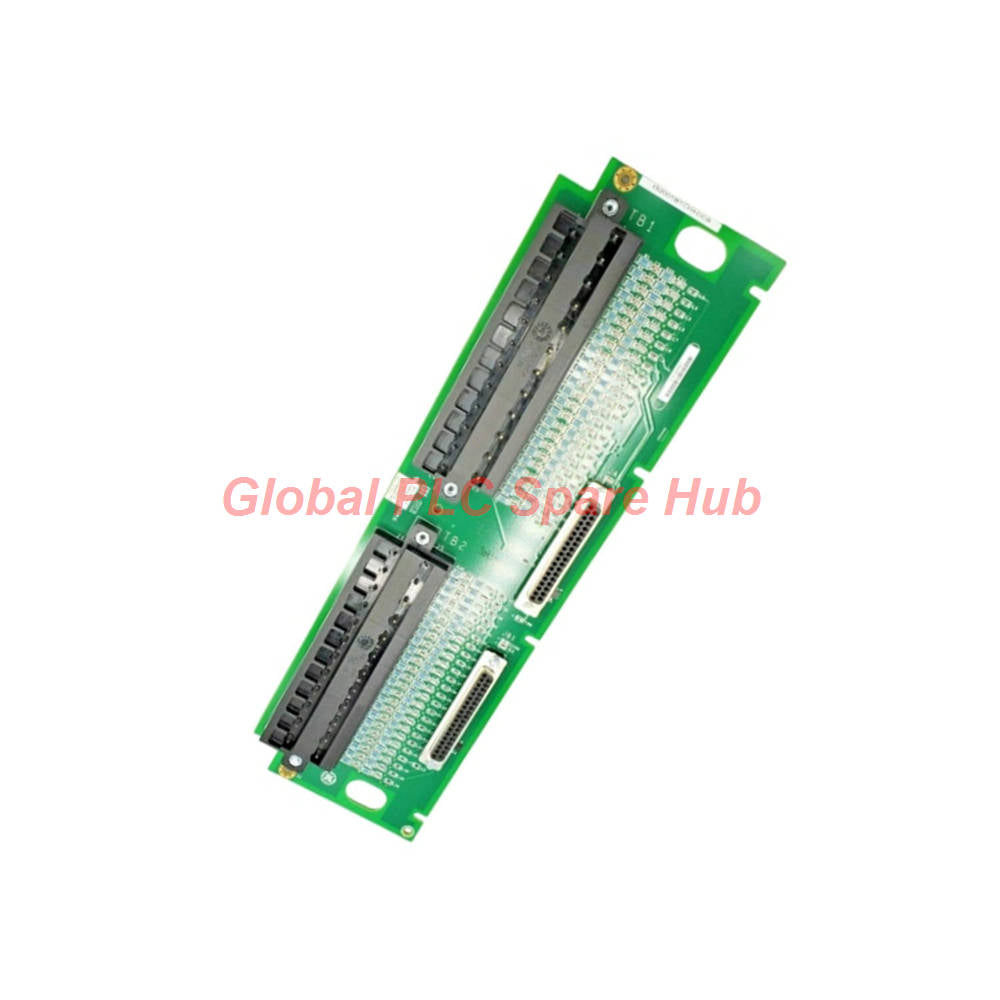

تعمل IS200TBTCH1B كواجهة إنهاء مزدوجة حرارية عالية التكامل مصممة خصيصًا لنظام التحكم في التوربينات GE Mark VI Speedtronic. تدير هذه التجميعة الدائرة المطبوعة جمع بيانات درجة الحرارة متعددة القنوات بدقة تعويض الوصلة الباردة وقمع الضوضاء عالية التردد القوي.

بنية النظام والمواصفات الفنية

• الشركة المصنعة: جنرال إلكتريك (GE)
• العلامة التجارية / السلسلة: GE Speedtronic / Mark VI IS200
• رقم الكتالوج: IS200TBTCH1B
• الاختصار الوظيفي والنوع: TBTC (لوحة أطراف إدخال المزدوجة الحرارية)
• سعة القناة المدعومة: 24 قناة إدخال مزدوجة حرارية
• أنواع المزدوجات الحرارية الأصلية: E، J، K، S، و T (الأنواع B، N، و R مدعومة عبر PTCCH2 في أنظمة Mark VIe)
• مدى إدخال الإشارة: -8 mV إلى +45 mV
• حماية لوحة الدوائر المطبوعة: طلاء متوافق
• تخطيط كتلة الأطراف: كتلتان (2) قابلتان للإزالة من نوع الحاجز، تحتوي كل منهما على 24 طرفًا مكعبًا فضيًا يقبل أسلاكًا حتى #12 AWG
• بنية التوصيل البيني: ستة (6) منافذ موصل من نوع DC مصممة لتطبيقات التكرار المعياري الثلاثي (TMR)
• مرجع الوصلة الباردة: جهازان مدمجان مرجعيان للوصلة الباردة (CJ)
• أقصى مقاومة للرصاص: 450 أوم أقصى مقاومة في اتجاهين
• أقصى مسافة: حتى 300 متر (984 قدم) من خزانة التحكم في التوربينات
• الأبعاد الفيزيائية: 15.9 سم ارتفاعًا × 17.8 سم عرضًا
• نطاق درجة حرارة التشغيل: من 0 إلى +45 درجة مئوية
• المرجع اليدوي: GEH-6421M

نظرة عامة على مركز قطع غيار PLC العالمي: إرشادات التركيب والصيانة

يتطلب نشر IS200TBTCH1B إدارة دقيقة لأشرطة الأطراف الواقية الموجودة على الجانب الأيسر من كل كتلة حاجز، والتي يجب ربطها بإحكام بأرضية الهيكل للحفاظ على رفض الضوضاء في الوضع المشترك. نظرًا لأن هذا الإصدار المحدد مصمم لتطبيقات TMR التي تستخدم ستة موصلات من نوع DC، يجب على المهندسين ضمان محاذاة دقيقة للكابلات مع لوحات معالج VTCC المقابلة في رف VME لمنع أخطاء توزيع الإشارة.

إمكانيات التشخيص ومعالجة الإشارات

يعتمد الجهاز على مكونات مرجعية مزدوجة للوصلة الباردة على متن الطائرة مقترنة بمرشحات ضوضاء عالية التردد لتثبيت إشارات الميلي فولت الخام (مدى -8 mV إلى +45 mV) قبل تمريرها إلى معالج الإدخال/الإخراج. يتعامل معالج الإدخال/الإخراج اللاحق مع تحويل تناظري إلى رقمي متقدم وإجراءات خطية برمجية، مما يسمح لمنطق التحكم بمراقبة الانحرافات الحرارية عبر حلقات المزدوجات الحرارية المؤرضة أو غير المؤرضة على الفور.

التطبيقات النموذجية والبيئات الصناعية

يدمج مهندسو المصانع هذه اللوحة الطرفية في البنية التحتية لتوليد الطاقة الصناعية الثقيلة، وتحديداً أنظمة إدارة توربينات الغاز والبخار. تتصل مباشرة بأجهزة استشعار درجة الحرارة عالية الدقة التي تراقب درجات حرارة غاز العادم، ومبيتات المحامل، وخزانات زيت التشحيم.

التنفيذ والضمان والخدمات اللوجستية

• شركات الشحن للتسليم: إرسال عالمي سريع عبر FedEx و UPS و DHL
• فترة المعالجة: يتم شحن الطلبات في غضون 24 إلى 48 ساعة
• ضمان الأجهزة: مدعوم بضمان استبدال شامل لمدة 12 شهرًا

الأسئلة المتكررة

السؤال: ما الفرق الهيكلي الذي يميز IS200TBTCH1B عن المتغيرات البسيطة مثل TBTCH1C؟

الجواب: تم تصميم IS200TBTCH1B خصيصًا لتطبيقات التكرار المعياري الثلاثي (TMR) ويتميز بستة منافذ موصل من نوع DC لتوزيع الإشارات عبر ثلاث لوحات معالجة، بينما يستخدم TBTCH1C البسيط موصلين فقط.

السؤال: كيف تتعامل اللوحة الطرفية مع تعويض الوصلة الباردة لقراءات درجة الحرارة الدقيقة؟

الجواب: تتضمن اللوحة جهازين مرجعيين متخصصين للوصلة الباردة (CJ) على متن الطائرة بجوار كتل الحاجز لقياس درجة حرارة الطرف وتعويض قراءات الميلي فولت الخام للمزدوجة الحرارية ديناميكيًا.

السؤال: ما هي أقصى مسافة للكابل المسموح بها ومقاومة الحلقة للمزدوجات الحرارية المتصلة؟

الجواب: يمكن وضع المزدوجات الحرارية الميدانية على بعد يصل إلى 300 متر (984 قدمًا) من لوحة التحكم في التوربينات، بشرط ألا تتجاوز المقاومة الكلية للكابل في الاتجاهين 450 أوم.

السؤال: ما هي فحوصات الصيانة التي تمنع انحراف الإشارة أو أعطال الدائرة المفتوحة في كتل الحاجز؟

الجواب: يجب على الفنيين التحقق بشكل دوري من إحكام عزم الدوران على 48 طرفًا مكعبًا فضيًا (تقبل ما يصل إلى #12 AWG) وفحص استمرارية أرضية الهيكل على أشرطة الطرف الواقية اليسرى للتخفيف من الضوضاء الكهربائية المستحثة.

السؤال: ما هي معايير التحقق الحاسمة التي يجب أن توجه قرارات الشراء لوحدة IS200TBTCH1B بديلة؟

الجواب: يجب على المشترين التحقق من توافق معالج نظام TMR (مطابقة تخطيط الموصلات الستة)، والتأكد من سلامة الطلاء المتوافق للبيئات القاسية للتوربينات، وتوريد الأجهزة من موردين معتمدين يقدمون اختبارات صارمة على المنضدة وضمان لمدة 12 شهرًا.
