لوحة طرفية تناظرية للإدخال/الإخراج طراز IS200TBAIH1CDD من General Electric Mark VI Speedtronic

Manufacturer: GE
Product No.: IS200TBAIH1CDD
Condition： متوفر بالمخزون
Product Type: لوحة الأطراف
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

IS200TBAIH1CDD لوحة طرفية للإدخال التناظري

تُعد لوحة General Electric IS200TBAIH1CDD لوحة طرفية تناظرية عالية الكثافة لأنظمة التحكم في التوربينات من طراز Mark VIe.

تدعم اللوحة تكييف إشارة تناظرية دقيقة ودمجًا مستقرًا لجهاز الحقل.

تبسط بنيتها المعيارية توصيلات خزانة التوربينات وتكوين القناة التناظرية.

تدعم اللوحة الطرفية تخطيطات النظام أحادية الاتجاه (simplex) والثلاثية ذات التكرار المعياري (Triple Modular Redundant).

توفر IS200TBAIH1CDD إدارة إشارة موثوقة داخل منصات الأتمتة الصناعية الحيوية.

لقطة لهيكل النظام

مصممة لأنظمة GE Mark VIe و Speedtronic
تدعم أربع وحدات Mark VIe/S متوافقة
توفر 10 مدخلات تناظرية و 2 مخرجات تناظرية
تدعم تكوينات إشارة الجهد والتيار
ثلاثة موصلات معالج DC-37 لتحسين الاتصال
هيكل وصلة مدمج يبسط إعداد الحقل
كتلتي طرفيتين تدعمان توصيلات عالية الكثافة
تدعم مرسلات سلكين وثلاثة أسلاك وأربعة أسلاك
تبسط عملية التركيب على سكة DIN دمج الخزانة
عزل متقدم لخطأ الإخراج يحسن الحماية

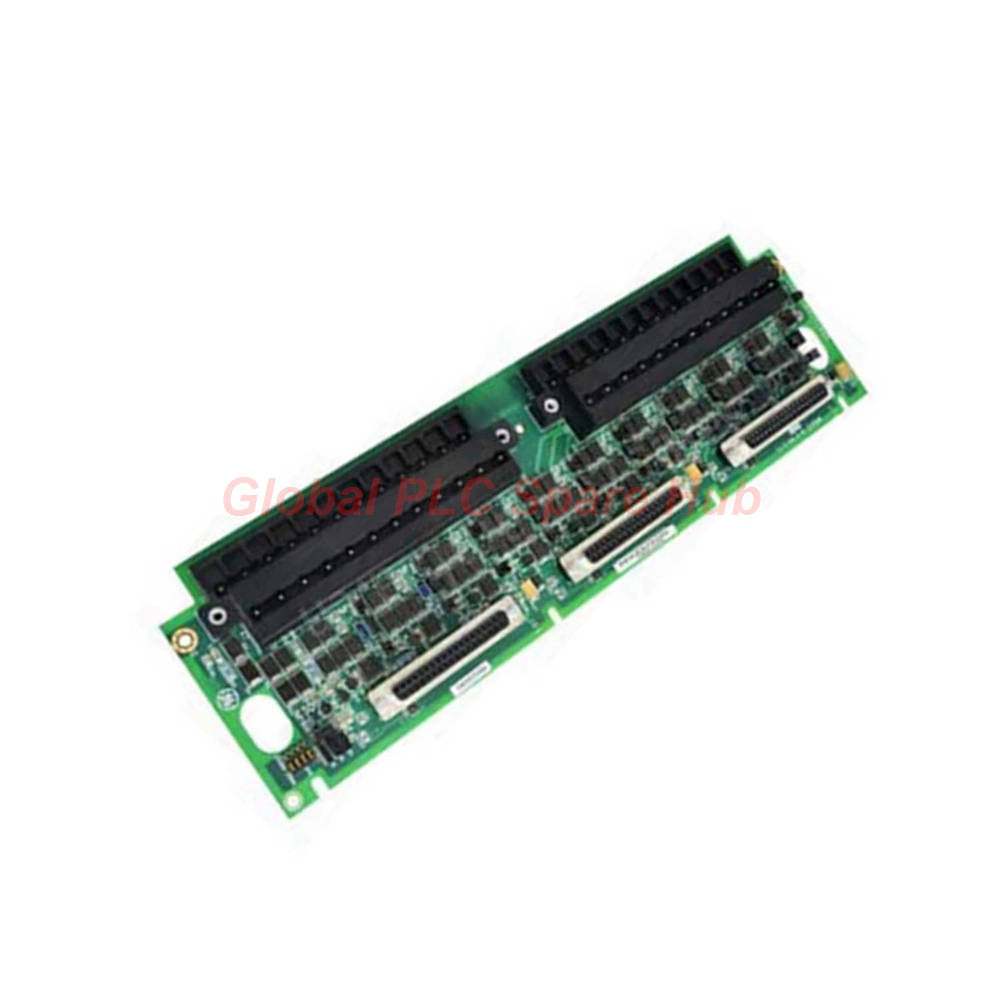

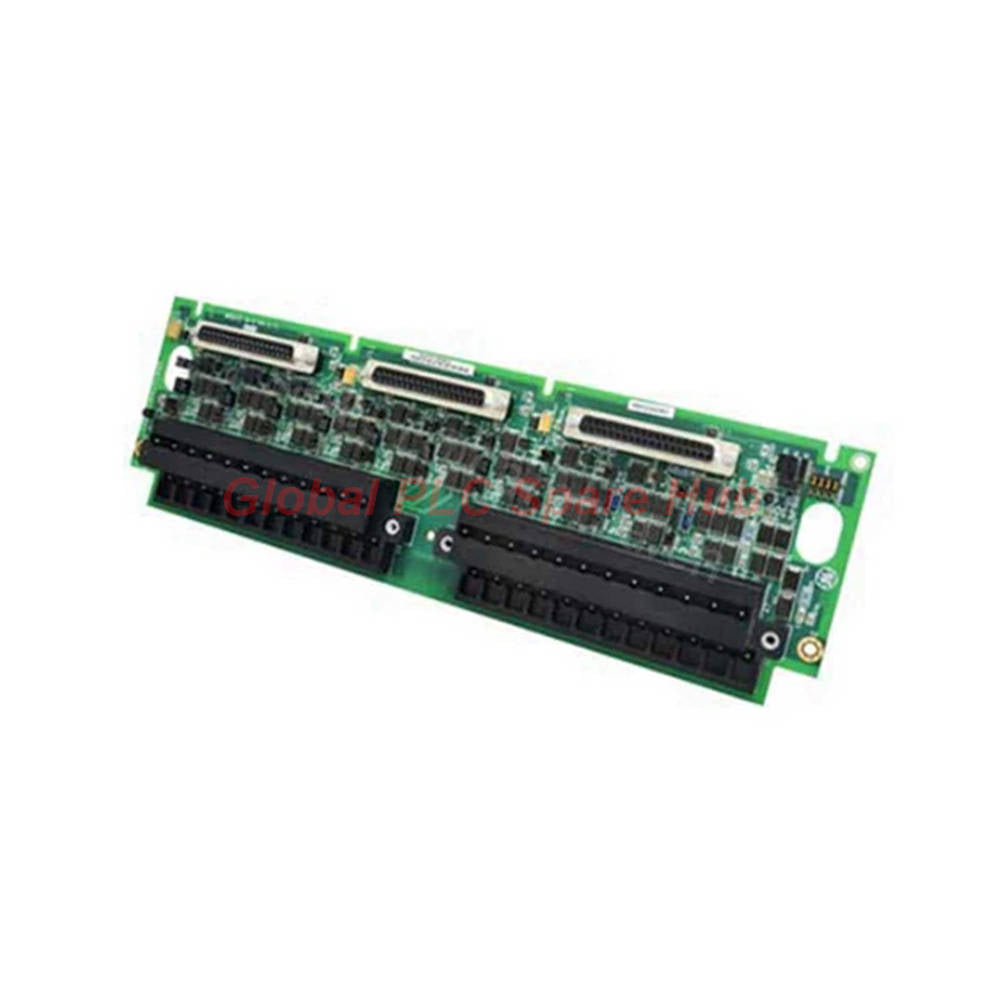

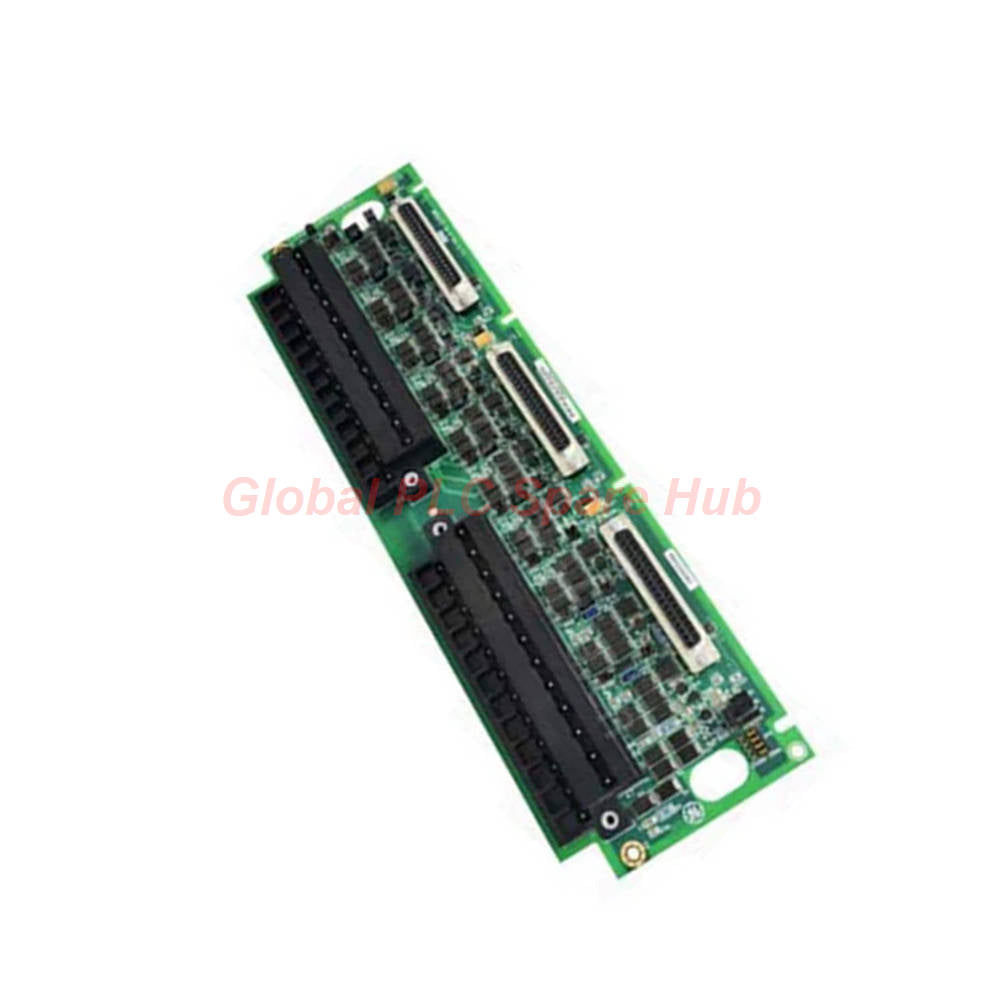

نظرة عامة على تصميم اللوحة

2 كتل طرفية بإجمالي 48 طرفًا
تقبل كل كتلة أسلاك حقل تصل إلى #12 AWG
3 موصلات اتصال DC-37 مثبتة عموديًا
10 مقاومات متغيرة محاذية مركزيًا
4 مقاومات متغيرة (potentiometers) مجمعة في الجزء السفلي الأيمن
9 ترانزستورات موضوعة بجانب منطقة تكييف الإشارة
أكثر من 20 موضع وصلة حمراء قابلة للتكوين
مكونات حماية صمامات ثنائية متعددة مدمجة

المواصفات الفنية

المعلمة	المواصفات
العلامة التجارية	General Electric
الموديل	IS200TBAIH1CDD
السلسلة	Mark VIe Speedtronic
نوع اللوحة	لوحة طرفية للإدخال التناظري
المدخلات التناظرية	10 قنوات
المخرجات التناظرية	قناتان
مدى الإدخال	1-5 فولت تيار مستمر
مدى جهد الإدخال	3.3 فولت إلى 5 فولت تيار مستمر
دعم الجهد التناظري	±5 فولت و ±10 فولت تيار مستمر
مدى الإخراج	0-20 مللي أمبير أو 0-200 مللي أمبير
دقة التزامن	±1 نانو ثانية
تردد الساعة	حتى 200 ميجاهرتز
أقصى مقاومة للأسلاك	15 كحد أقصى
درجة حرارة التشغيل	-30 درجة مئوية إلى +65 درجة مئوية
الأبعاد	10.16 سم × 33.02 سم
طريقة التركيب	تركيب على سكة DIN
مصدر الطاقة	مصدر طاقة محول 24 فولت تيار مستمر
المنشأ	الولايات المتحدة
مرجع الدليل	GEH6721D

منطق تكوين الإشارة

وصلات J#A و J#B تقوم بتكوين أنواع إشارات الإدخال
وصلة JO تحدد وضع إخراج التيار التناظري
تدعم مرسلات الحقل التي تعمل بالطاقة الخارجية
متوافقة مع حلقات الإشارة الصناعية المعزولة
نقاط إنهاء التدريع تقلل من تداخل الإشارة

وظائف التشخيص والحماية

إشراف مستمر على الإخراج التناظري
عزل الأخطاء المتحكم فيه بواسطة المعالج
حماية تلقائية لقطع الإخراج
حماية المرحل الانتحاري أثناء الأعطال المستمرة
دعم سريع لاستكشاف الأخطاء وإصلاحها للمهندسين الميدانيين
تزامن مستقر عبر بنى التحكم

تغطية التطبيقات الصناعية

أنظمة التحكم في توربينات الغاز
منصات أتمتة توربينات البخار
أنظمة مراقبة توليد الطاقة
خزائن التحكم في العمليات الصناعية
معالجة الإشارات التناظرية الحيوية للمصانع
أنظمة إدارة التوربينات الموزعة
بنى التحكم الصناعية المتكررة

رؤية Global PLC Spare HUB

توفر IS200TBAIH1CDD تكاملاً تناظريًا مرنًا لبيئات أتمتة التوربينات المتقدمة.

يدعم تصميم اللوحة إمكانية الوصول للصيانة وتحسين سلامة الإشارة.

تثمن فرق الهندسة تخطيط الوصلات القابل للتكوين أثناء مهام التشغيل.

يحسن منطق الحماية المتكامل السلامة التشغيلية أثناء أعطال الإشارة الميدانية.

تعمل اللوحة بكفاءة داخل أنظمة التحكم في التوربينات عالية التوافر.

يدعم توافقها مع TMR تطبيقات العمليات الحرجة التي تتطلب تكرارًا معززًا.

الشحن والتسليم

الشحن الدولي السريع عبر FedEx متاح
دعم لوجستيات UPS الصناعية
دعم خدمة التوصيل السريع من DHL في جميع أنحاء العالم
تغليف تصدير آمن مضاد للكهرباء الساكنة متضمن
وقت الإرسال النموذجي: 24-48 ساعة

تغطية ضمان لمدة 12 شهرًا

دعم ضمان لمدة 12 شهرًا متضمن
مساعدة فنية متاحة خلال فترة الضمان
فحص ما قبل الشحن مكتمل قبل التسليم
حماية تغليف صناعية متضمنة

أسئلة شائعة احترافية

لماذا تدعم هذه اللوحة كلاً من أنظمة simplex و TMR؟

تعمل البنى المختلفة للتكرار على تحسين المرونة عبر تطبيقات التحكم في التوربينات.

ما هي ممارسة التركيب التي تحسن استقرار الإشارة التناظرية؟

يجب على المهندسين استخدام الأسلاك المحمية وطرق التأريض المناسبة.

كيف تؤثر الوصلات المدمجة على تكوين النظام؟

تحدد الوصلات أوضاع تشغيل الجهد والتيار الداخلة والخارجة.

لماذا تعتبر دقة التزامن مهمة في أنظمة التوربينات؟

يعمل التزامن الدقيق على تحسين التحكم المنسق وموثوقية توقيت الأحداث.

ما هي بيئات المشروع التي تستفيد أكثر من هذه اللوحة؟

تستفيد أنظمة توليد الطاقة وأنظمة التحكم الصناعية عالية التوافر بشكل كبير.
