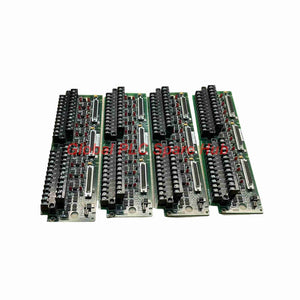

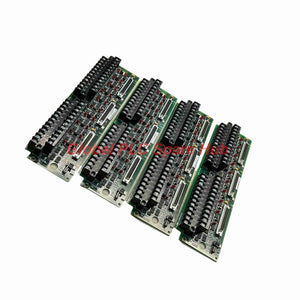

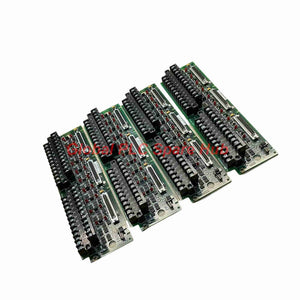

IS200TBAIH1CCC General Electric Mark VIe لوحة إدخال تماثلي جديدة

نظرة عامة على المنتج

يُعد IS200TBAIH1CCC لوحة طرفية للإدخال التناظري عالية الأداء من تصنيع شركة جنرال إلكتريك. تُشكل هذه اللوحة واجهة فيزيائية أساسية ضمن نظام التحكم المتقدم Mark VIe. تدمج اللوحة توصيلات الأسلاك الميدانية مع معالجات الإدخال/الإخراج المركزية لتمكين الحصول على إشارات موثوقة في تطبيقات التحكم بالتوربينات الصعبة.

تستوعب هذه الوحدة ما يصل إلى عشرة مداخل تناظرية منفصلة ومخرجين متخصصين. تتصل بسلاسة مع تكوينات متنوعة، بما في ذلك أجهزة الإرسال ذات السلكين والثلاثة أسلاك والأربعة أسلاك وأجهزة الإرسال التي تعمل بالطاقة الخارجية. توفر اللوحة حماية متكاملة ضد التموجات وقمع الضوضاء على جميع خطوط الإشارة لضمان أقصى قدر من سلامة البيانات.

المواصفات الفنية

نصنف معلمات الأجهزة الخاصة بـ IS200TBAIH1CCC أدناه وفقًا لمبدأ MECE:

أولاً: الهوية الأساسية والتقييمات الكهربائية

• العلامة التجارية: جنرال إلكتريك (GE)
• رقم الموديل: IS200TBAIH1CCC
• سلسلة التحكم: نظام التحكم Mark VIe
• بلد التصنيع: الولايات المتحدة الأمريكية (USA)
• مدخلات الإشارة: 10 قنوات (تدعم 4-20 مللي أمبير مع نطاق إدخال 1-5 فولت تيار مستمر)
• مخرجات الإشارة: قناتان (قابلة للتكوين لنطاق 0-20 مللي أمبير أو 0-200 مللي أمبير)
• مصدر جهد الإخراج: 24 فولت تيار مستمر اسمي (21 مللي أمبير أقصى تيار لكل قناة)

ثانياً: الاتصال والتكرار

• موصلات الإدخال/الإخراج: ثلاثة موصلات DC-37 طرف (تحمل علامات JR1، JS1، JT1)
• تكوينات التكرار: تدعم تكوينات Simplex (كابل واحد) أو Triple Modular Redundant (TMR)
• توجيه إشارة TMR: تتفرع المدخلات إلى ثلاثة وحدات تحكم منفصلة (R، S، و T)
• تنظيم تحويل الإخراج: يقارن التيار الناتج الكلي لـ TMR باستخدام تحويلة قياس مدمجة

ثالثاً: المواصفات البيئية والميكانيكية

• الحجم الفيزيائي: 10.16 سم عرض × 33.02 سم ارتفاع (4.0 بوصة × 13.0 بوصة)
• درجة حرارة التشغيل: 30 درجة مئوية إلى 65 درجة مئوية (86 درجة فهرنهايت إلى 149 درجة فهرنهايت)
• أطراف الأسلاك: كتل مزدوجة التركيب تقبل أحجام أسلاك تصل إلى #12 AWG
• قمع الضوضاء: شبكات فلتر مدمجة للحماية من التموجات والضوضاء عالية التردد

دليل تكوين الأجهزة

يمكنك تكوين لوحة IS200TBAIH1CCC محليًا باستخدام وصلات القفز الفيزيائية:

• J1A إلى J8A: يختار بين أوضاع إدخال الجهد أو التيار للقنوات 1-8.
• J1B إلى J8B: يختار ما إذا كان مسار العودة متصلاً بالمشترك أو مفتوحًا.
• J9A و J10A: يختار بين تيارات إدخال 1 مللي أمبير أو 20 مللي أمبير للقناتين 9 و 10.
• J9B و J10B: يضبط مسار العودة إلى المشترك أو مفتوحًا للقناتين 9 و 10.
• وصلة القفز J0: تبدل الإخراج 1 بين حدود مقياس 20 مللي أمبير و 200 مللي أمبير.
• أدوات البرمجيات: استخدم تطبيق Mark VIe Toolbox لتكوين ملفات تعريف VAIC أو PAIC.

تشخيصات النظام وقدرات الحماية

يمنع تصميم اللوحة التلف الكهربائي ويوفر تشخيصات فورية:

• حماية حاجز التموجات: تمتص الفلاتر المدمجة ارتفاعات الجهد قبل وصولها إلى المعالجات الحساسة.
• قياسات التحويل: توفر لمعالج الإدخال/الإخراج تحققًا مستمرًا من تيار الإخراج التناظري.
• أطراف الدرع: نقاط درع مخصصة بجانب كل كتلة طرفية تقلل من تداخل الإشارة.

المعدات المستهدفة والتطبيقات الصناعية

يناسب IS200TBAIH1CCC تمامًا تطبيقات التوافر العالي، بما في ذلك:

• ضوابط توربينات الغاز والبخار: يتصل بأجهزة إرسال الضغط ودرجة الحرارة والتدفق في توربينات الدرجة الصناعية.
• أنظمة توليد الطاقة: يوفر إشارات تغذية مرتدة في مخططات مراقبة المولدات الثقيلة.
• أنظمة التكرار الثلاثي المعياري (TMR): يحمي العمليات الحساسة للسلامة باستخدام تصويت إشارة ثلاثي.

رؤية Global PLC Spare HUB

تُظهر اللوحة الطرفية IS200TBAIH1CCC تصميم جنرال إلكتريك الصناعي القوي. تكمن قيمتها الحقيقية في تكوينات الإدخال المتنوعة. تتطلب العديد من الأنظمة محولات إشارة خارجية، ولكن هذه اللوحة تتعامل مع أجهزة الإرسال ذات السلكين والثلاثة أسلاك والأربعة أسلاك أصلاً. يقلل هذا التصميم من توصيلات الأسلاك من نقطة إلى نقطة ونقاط الفشل المحتملة. إن تكرارها المعياري الثلاثي يجعلها خيارًا ممتازًا لعمليات التوربينات الحرجة.

شروط اللوجستيات والضمان

نحن نقدم مكونات صناعية موثوقة باستخدام خدمات شحن سريعة واحترافية:

• سرعة المعالجة: يتم شحن الطلبات من مستودعاتنا في غضون 24 إلى 48 ساعة.
• شركات الشحن العالمية: يتم الشحن في جميع أنحاء العالم عبر FedEx و DHL و UPS للشحن السريع.
• حماية الضمان: يشمل ضمان استبدال شامل لمدة 12 شهرًا.

الأسئلة المتكررة (FAQ)

ما الغرض من الأطراف المعدنية المجاورة على جانبي اللوحة؟

تعمل هذه الأطراف كنقاط ربط مخصصة لدروع الكابلات. يمنع توصيل الدروع مباشرة بهذه النقاط الضوضاء عالية التردد من تشويه إشاراتك التناظرية.

كيف تعالج اللوحة تيار الإخراج في وضع التكرار الثلاثي المعياري (TMR)؟

تجمع اللوحة تيارات الإخراج من محركات R و S و T. تتحقق من التيار الكلي باستخدام تحويلة مدمجة وترسل هذه القيمة مرة أخرى إلى المعالج للتنظيم.

هل أحتاج إلى إيقاف تشغيل الطاقة عند تعديل إعدادات وصلات القفز؟

نعم. قم دائمًا بإيقاف تشغيل طاقة النظام قبل تغيير وصلات القفز. قد يؤدي تعديلها أثناء التشغيل إلى تغييرات مفاجئة في الإشارة ويؤدي إلى إيقاف تشغيل التوربين.

هل يمكن لهذه اللوحة التعامل مع إشارات إدخال 0-10 فولت تيار مستمر مباشرة؟

نعم. يمكنك تكوين القنوات لقبول إشارات ±5 فولت أو ±10 فولت تيار مستمر عن طريق ضبط وصلات القفز J1A إلى J8A.

ما هي الأداة البرمجية التي أستخدمها لتغيير الإعدادات بخلاف وصلات القفز الفيزيائية؟

يمكنك ضبط الإعدادات المتقدمة، مثل ملفات تعريف VAIC (الجهد التناظري) و PAIC (الطاقة التناظرية)، باستخدام برنامج Mark VIe Toolbox القياسي.

دليل الشراء والاختيار

ضع هذا الدليل في الاعتبار عند طلب استبدال جهازك:

• تحقق من أن نظامك يتوافق مع مراجعة "CCC" لضمان التوافق الكامل للأجهزة.
• تأكد مما إذا كان تطبيقك يتطلب توصيل Simplex أو TMR، حيث تستخدم إعدادات TMR جميع الموصلات الثلاثة.
• اشترِ وصلات قفز احتياطية مع اللوحة لتبسيط عملية التشغيل الميداني.
