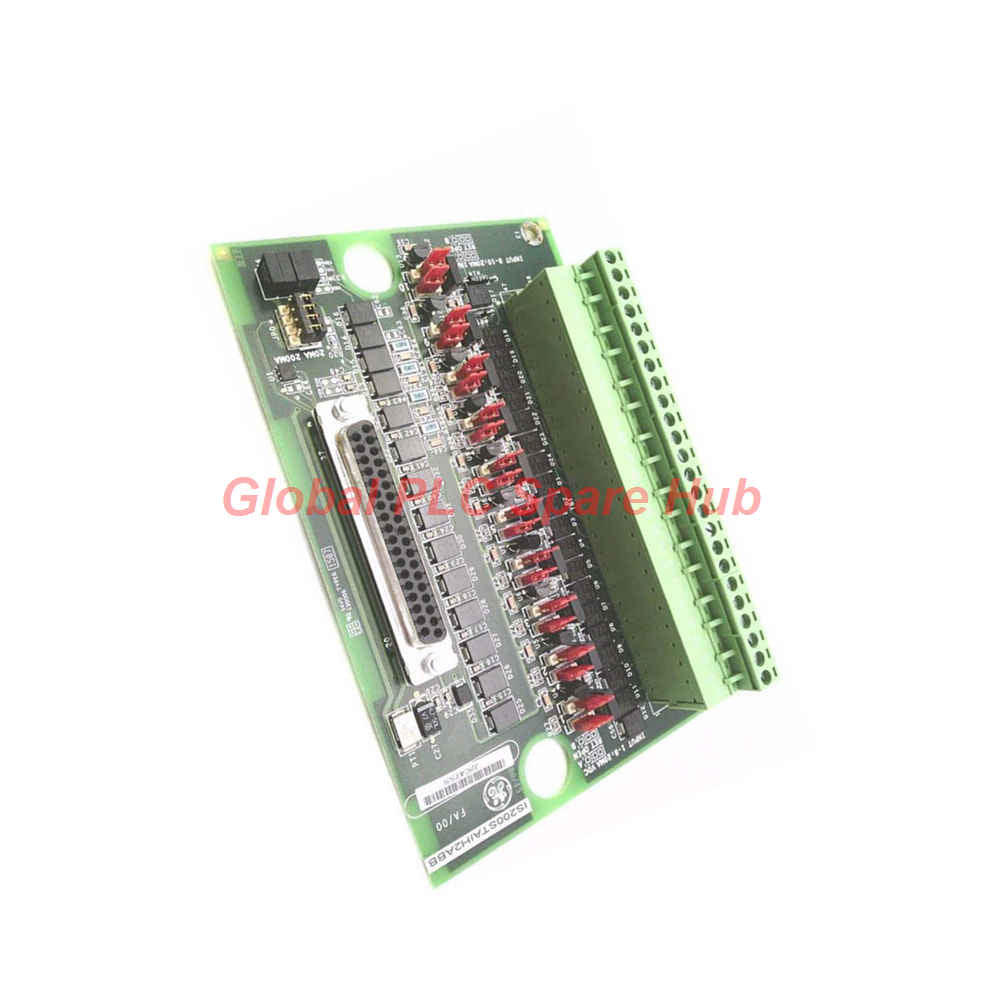

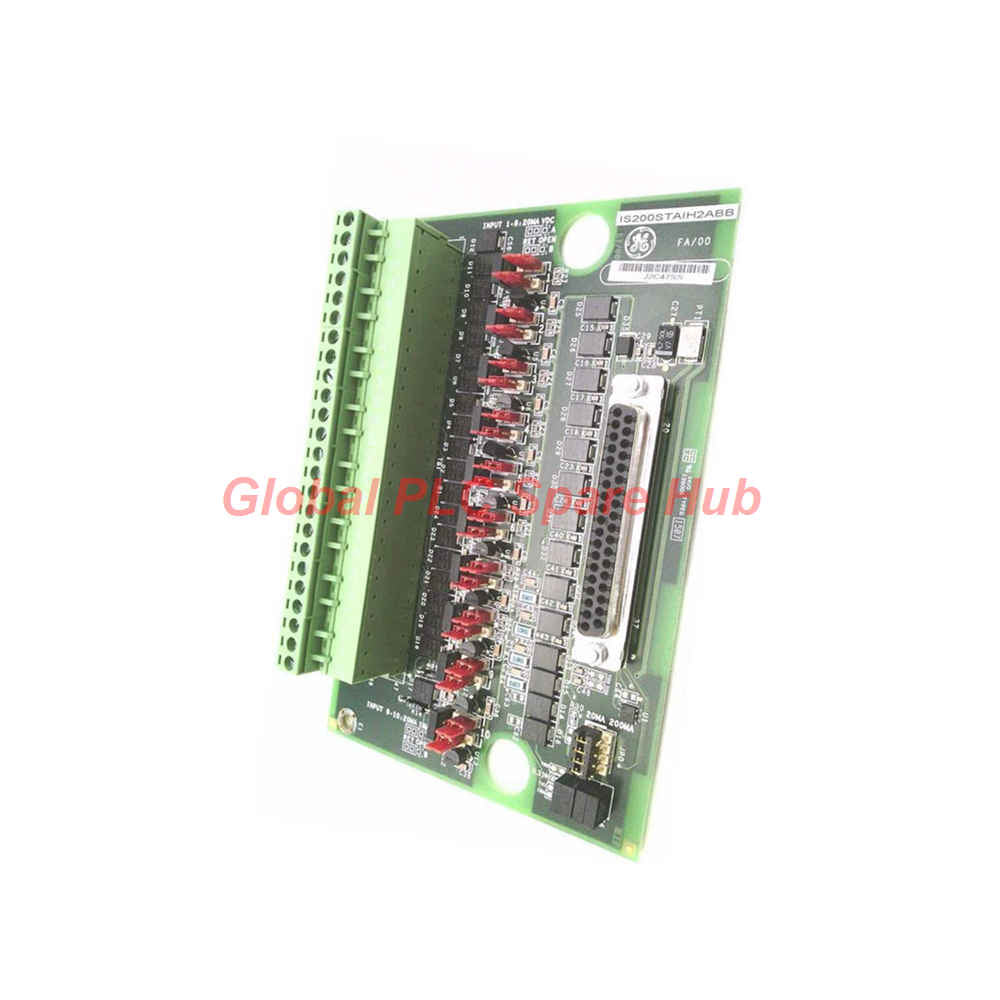

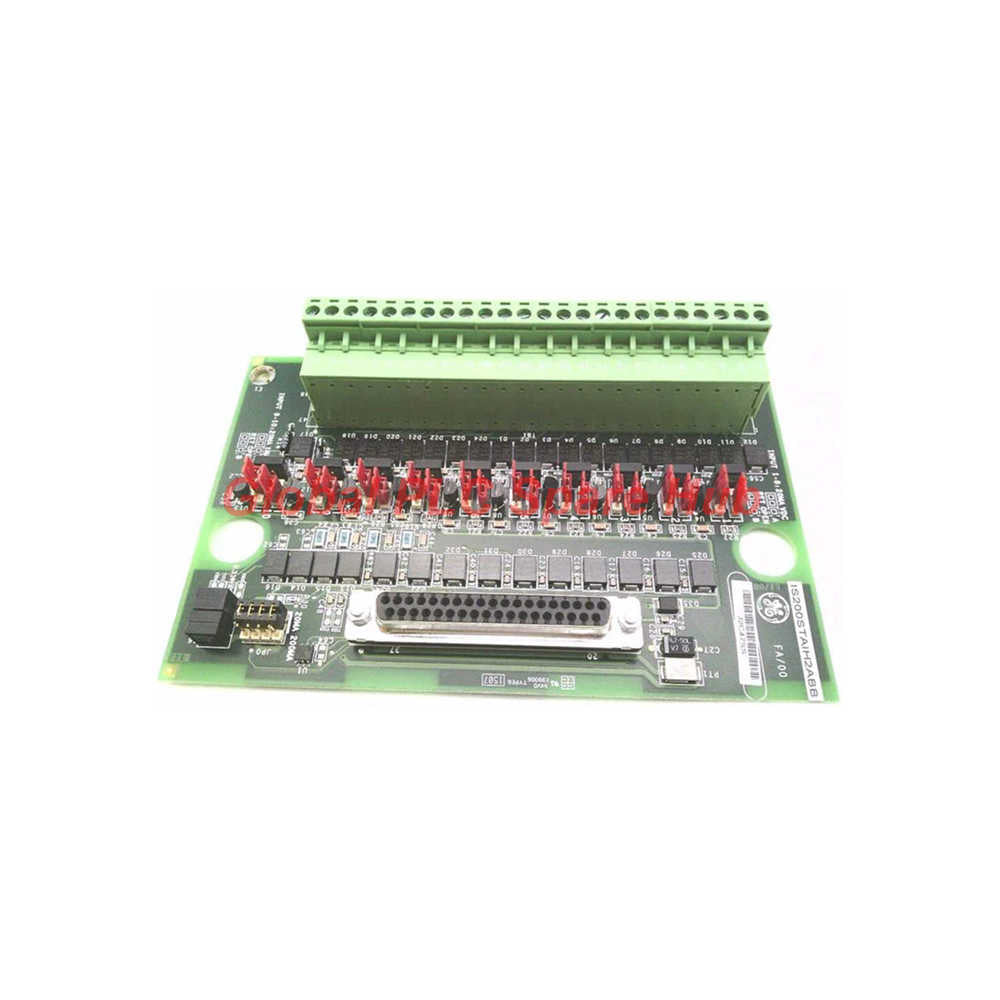

لوحة طرفية تناظرية بسيطة IS200STAIH2A GE Mark VIe وحدة إدخال/إخراج

نظرة عامة على الهندسة: ميزة IS200STAIH2A

يُعد IS200STAIH2A لوحة طرفية للإدخال التماثلي عالية الدقة مصممة لهندسة التحكم الموزع Mark VIe. يعمل كطبقة واجهة مادية لأجهزة القياس الحقلية المتطورة، ويوفر تكييفًا قويًا للإشارة لكل من مدخلات العملية ومخرجات التحكم. صُممت هذه الوحدة لبيئات الموثوقية العالية، وتتكامل بسلاسة مع خزانات التحكم الموجودة، مما يوفر الاستقرار الحراري وعزل الإشارة اللازمين للبنية التحتية الحيوية.

معلمات الأداء الفني

• الهندسة المعمارية: لوحة طرفية لإدخال تناظري بسيط (STAI)
• سعة القناة: 12 قناة إجمالاً (10 مدخلات تناظرية، 2 مخرجات تناظرية)
• توافق الحلقة: يدعم أجهزة الإرسال ثنائية وثلاثية ورباعية الأسلاك؛ كما يستوعب مصادر الطاقة الحلقية الخارجية
• مرونة الإدخال: نطاقات جهد قابلة للاختيار عبر وصلة توصيل (5V/10V) وتيار (1mA-20mA)
• تعدد استخدامات الإخراج: مخرجات تناظرية مزدوجة مع مقياس قابل للتحويل 0-20mA أو 0-200mA
• نطاق التشغيل الحراري: معتمد من -30 درجة مئوية إلى +65 درجة مئوية
• الحد الأقصى لمقاومة الأسلاك: 15 أوم لكل قناة لسلامة الإشارة
• عامل الشكل: 15.9 سم × 10.2 سم، محسّن لتكوينات الرفوف عالية الكثافة

ذكاء التشخيص وتكامل النظام

يحتوي IS200STAIH2A على شريحة تعريف للقراءة فقط مدمجة. تبث هذه الشريحة البيانات الوصفية التسلسلية والمراجعة والموقع إلى معالج الإدخال/الإخراج. إذا حدث عدم تطابق في التكوين المادي للبرامج والأجهزة، يقوم النظام بتشغيل خطأ تشخيصي فوري. علاوة على ذلك، تستخدم اللوحة مقاومات متسلسلة لمراقبة حلقات تيار الخرج في الوقت الفعلي، مما يسمح لوحدة التحكم بوضع علامة على الإشارات "غير الصحية" قبل أن تؤثر على تنظيم النظام.

رؤى Global PLC Spare HUB

غالبًا ما يختار المهندسون IS200STAIH2A للتطبيقات التي تتطلب استجابة إشارة سريعة ودقيقة، مثل تحديد موضع صمام التوربين الغازي أو تعديل تدفق مياه التبريد. على عكس وحدات TMR المحددة، توفر هذه اللوحة البسيطة حلاً فعالاً من حيث التكلفة وعالي الكثافة لحلقات التحكم الثانوية حيث تكون منطق نقطة الفشل الواحدة مقبولاً.

اللوجستيات وضمان الجودة

• الشحن السريع: نمنح الأولوية لوقت تشغيلك بمعالجة جميع الطلبات في غضون 24-48 ساعة.
• اللوجستيات العالمية: الشحن الآمن متاح عبر FedEx وUPS وDHL.
• ضمان الجودة: كل وحدة مدعومة بضمان جودة قوي لمدة 12 شهرًا.
• التوافق: مناسب تمامًا لتوليد الطاقة، ومعالجة البتروكيماويات، وخزانات التحكم في التصنيع الثقيل.

الأسئلة الشائعة المهنية

• السؤال: هل يمكن ترقية IS200STAIH2A لدعم تطبيقات TMR؟
• الجواب: لا، تقتصر هذه اللوحة الطرفية بشكل صارم على التكوينات البسيطة بسبب تصميم واجهة الكبل الواحد.
• السؤال: ما أهمية إعداد وصلة التوصيل "J0" في هذه الوحدة؟
• الجواب: وصلة التوصيل J0 حاسمة لتوسيع نطاق الإخراج 1؛ فهي تسمح للمستخدم بالتبديل بين إشارة 20mA قياسية وإخراج تيار عالي 200mA للمشغلات المتخصصة.
• السؤال: كيف يجب علي التحقق من تكوين جهاز الإرسال الحالي الخاص بي مقابل إعدادات اللوحة الطرفية؟
• الجواب: ارجع إلى الدليل GEH-6721L وقارن ورقة بيانات جهاز الإرسال الخاص بك بخريطة وصلة التوصيل J1A–J8A لضمان توافق وضع الجهد/التيار.
• السؤال: لماذا يُبلغ نظام التحكم الخاص بي عن خطأ عدم توافق الأجهزة عند التثبيت؟
• الجواب: يحدث هذا عادةً إذا كان تكوين برنامج معالج الإدخال/الإخراج لا يتطابق مع بيانات شريحة التعريف الفعلية المخزنة على اللوحة الجديدة. قم بإعادة تشغيل ناعمة بعد التحقق من مراجعة الجهاز.
• السؤال: هل هناك توصية محددة للدرع عند توصيل الحلقات التناظرية لمسافات طويلة؟
• الجواب: استخدم دائمًا كابلات مزدوجة مجدولة ومحمية من عيار 18 AWG وتأكد من تثبيت درع كابل الإدخال/الإخراج بإحكام في الطرف المخصص بجانب كتلة الإدخال/الإخراج للتخفيف من التداخل الكهرومغناطيسي.

دليل الاختيار والتنفيذ

عند شراء هذا المكون، تحقق أولاً من طريقة تثبيت الخزانة الحالية لديك (DIN rail مقابل تجميع الخزانة المباشر). إذا كنت تستبدل لوحة موجودة، فتأكد من أن نوع كتلة الأطراف الخاصة بموقعك (STAI 1 ثابت مقابل STAI 2 قابل للتوصيل) يتطابق مع نظام الكابلات الموجود لديك لتجنب أعمال إعادة التوصيل. تحقق دائمًا من أن مقاومة الحلقة لا تتجاوز 15 أوم لمنع توهين الإشارة.
