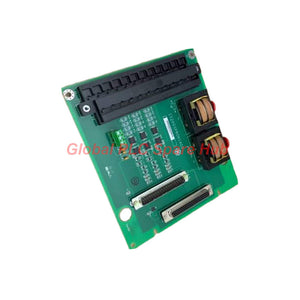

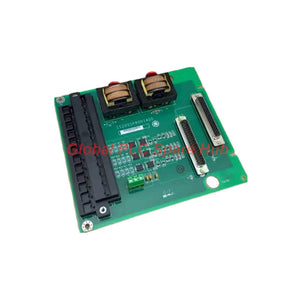

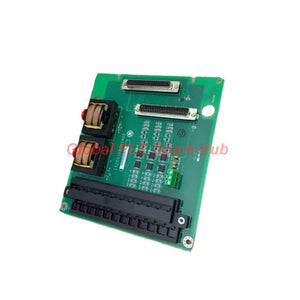

لوحة طرفية لحماية احتياطية GE Mark VIe طراز IS200SPROH1A

لوحة طرفية للحماية الاحتياطية من GE IS200SPROH1A Mark VIe

تُعد IS200SPROH1A لوحة طرفية للحماية الاحتياطية عالية الدقة وضرورية لأنظمة التحكم الموزعة في التوربينات الغازية من GE Mark VIe. تعمل هذه اللوحة كواجهة أساسية لحزمة الإدخال/الإخراج PPRO، وتقوم بتكييف إشارات السرعة الحرجة ومراقبة جهد الناقل/المولد عبر محولات الجهد المدمجة. تضمن بنيتها المتينة المثبتة على السطح أداءً موثوقًا في بيئات توليد الطاقة الصناعية حيث يكون عزل الإشارة على مستوى الأجهزة إلزاميًا لسلامة النظام.

رؤية محور قطع غيار PLC العالمية

يقدر المهندسون IS200SPROH1A لتوجيهها المبسط للإشارات وقدراتها التشخيصية المتسامحة مع الأخطاء. من خلال مركزية نقطة الاتصال بين حلقات التغذية الراجعة للتوربينات ولوحات طرف مرحل الفصل الاحتياطي، يقلل هذا النموذج بشكل فعال من زمن الاستجابة في مخططات الحماية في حالات الطوارئ. يظل الحل المفضل للمشغلين الذين يحتاجون إلى بديل مباشر ومعتمد يحافظ على دقة الإشارة المطلوبة لحلقات التغذية الراجعة لجهد المولد.

تركيز التطبيق: التحكم في التوربينات الغازية، تنظيم جهد المولد، مراقبة التقاط السرعة المغناطيسية، وإدارة مرحل فصل الأمان الاحتياطي.

مصفوفة المواصفات الفنية

• الشركة المصنعة: جنرال إلكتريك (GE)
• رقم الجزء: IS200SPROH1A
• السلسلة: Mark VIe
• قنوات المرحل: 12
• استشعار الجهد: محولان جهد ثنائيان للمولد/الناقل
• حساسية السرعة: التقاط مغناطيسي 27 مللي فولت (حد أدنى 2 هرتز)
• متطلبات الطاقة: +5 فولت تيار مستمر (منطق 6 أمبير) / 24 فولت تيار مستمر (إمداد)
• درجة حرارة التشغيل: 30 درجة مئوية إلى 65 درجة مئوية
• عامل الشكل: 15.9 سم × 17.8 سم (تركيب على سكة DIN أو لوحة)

الميزات التشغيلية والتشخيصية

• توجيه الإشارة المباشر: تتعامل الأطراف 1-4 مع مدخلات PT؛ وتخصص الأطراف 19-24 لتتبع سرعة التوربينات عالية السرعة.
• تكامل سلس: يوفر موصل JA1 تركيبًا مباشرًا لحزمة الإدخال/الإخراج PPRO، بينما يربط موصل JA3 بلوحات مرحل الفصل الاحتياطي عبر كابل DC-37.
• كفاءة الصيانة: يمكن إزالة كتلة الأطراف الحاجزة بالكامل، مما يسهل تبديل اللوحات بسرعة دون الحاجة إلى فصل الأسلاك الفردية عن حزمة الأسلاك الميدانية.

إرشادات التثبيت والإعداد

• التركيب: مصمم للتركيب على حامل من الصفائح المعدنية (سكة DIN) أو تثبيت لوحة مباشر في البيئات المعرضة للاهتزازات.
• الأسلاك: توحيد استخدام أسلاك #18 AWG لجميع مدخلات السرعة و PT للحفاظ على مواصفات المعاوقة الكهربائية.
• المعايرة: تحقق من تثبيت حزمة الإدخال/الإخراج PPRO على واجهة JA1 لضمان اكتمال الاتصال بين البرنامج والأجهزة بنجاح أثناء الفحص الذاتي عند التشغيل.

الشحن وضمان الجودة

• إرسال سريع: تتم معالجة الطلبات وشحنها عالميًا في غضون 24 إلى 48 ساعة.
• اللوجستيات: تسليم موثوق به عبر FedEx أو UPS أو DHL.
• الضمان: كل وحدة IS200SPROH1A مشمولة بضمان أداء لمدة 12 شهرًا.

الأسئلة الشائعة من الخبراء

س: هل يمكن استبدال SPROH1A بطراز SPROH2A؟
ج: نعم، تتشاركان نفس المنطق الوظيفي وتخطيط الدبابيس، على الرغم من أن SPROH2A تتميز بأطراف قابلة للإزالة على الطراز الأوروبي، بينما تستخدم H1A كتلة طرف حاجز ثابتة الموضع.

س: ماذا يجب أن أفحص إذا لم يكن لدي قراءة إشارة على الأطراف 19-24؟
ج: تأكد من أن مستشعر الالتقاط المغناطيسي الخاص بك قد تم ضبطه بشكل صحيح وأن سعة إشارة الإدخال تفي بمتطلب حساسية 27 مللي فولت عند كتلة الأطراف.

س: هل الأطراف 7-15 متاحة للاستخدام الفوري؟
ج: هذه الأطراف محجوزة للتوسعات المستقبلية للتحكم وتتجه مباشرة إلى موصل JA1؛ تجنب توصيل إشارات نشطة هنا ما لم يتم تحديد ذلك بواسطة ملف تكوين نظام التحكم الخاص بك.

س: كيف تساعد هذه اللوحة في استكشاف أخطاء الفصل في حالات الطوارئ؟
ج: من خلال عزل مدخلات PT وإشارات السرعة على مستوى SPRO، يمكن للفنيين التحقق مما إذا كان الخطأ ينشأ من مستشعرات المجال أو حزمة الإدخال/الإخراج PPRO عبر فحوصات الجهد التشخيصية على مستوى اللوحة.

س: دليل الاختيار: كيف أتحقق من أن هذه هي اللوحة الصحيحة للوحة Mark VIe الخاصة بي؟
ج: تحقق من مجموعتك الحالية بحثًا عن رقم الجزء IS200SPROH1A وتأكد من وجود كابل DC-37 الذي يربط بلوحة طرف مرحل الفصل الاحتياطي.
