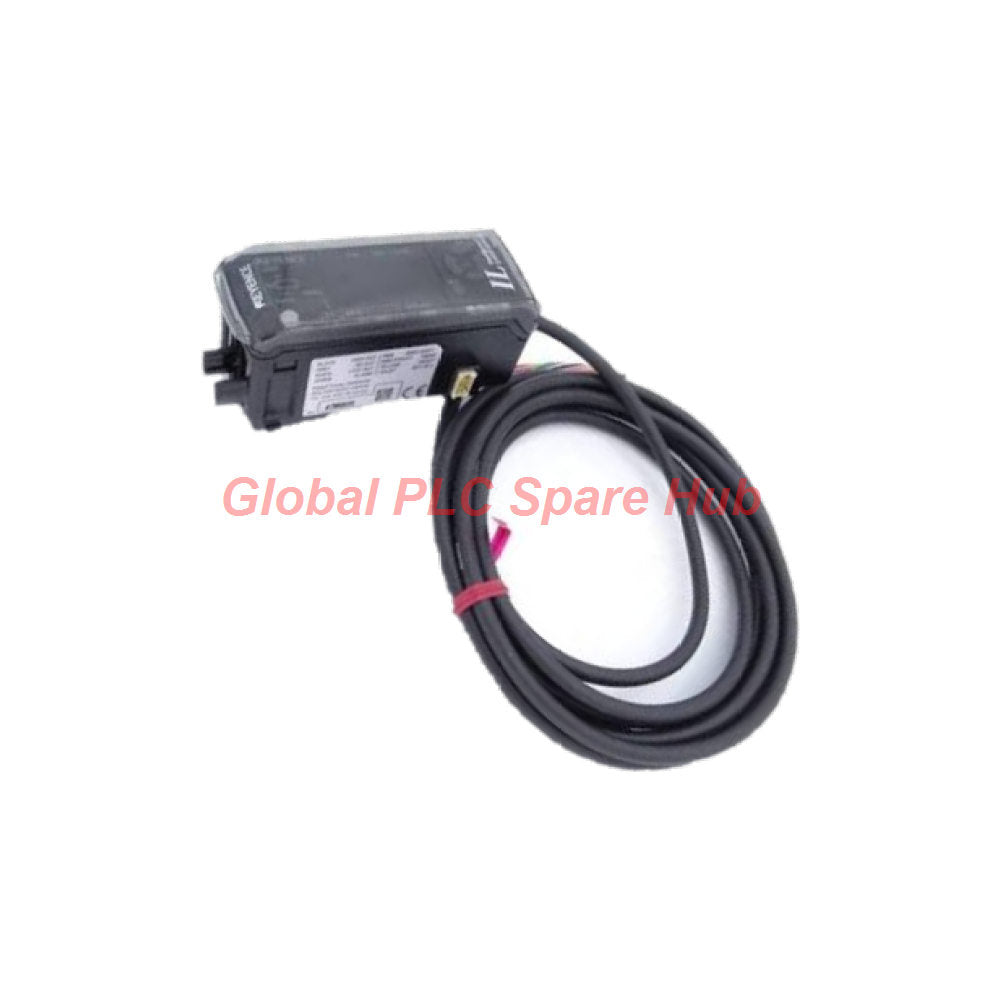

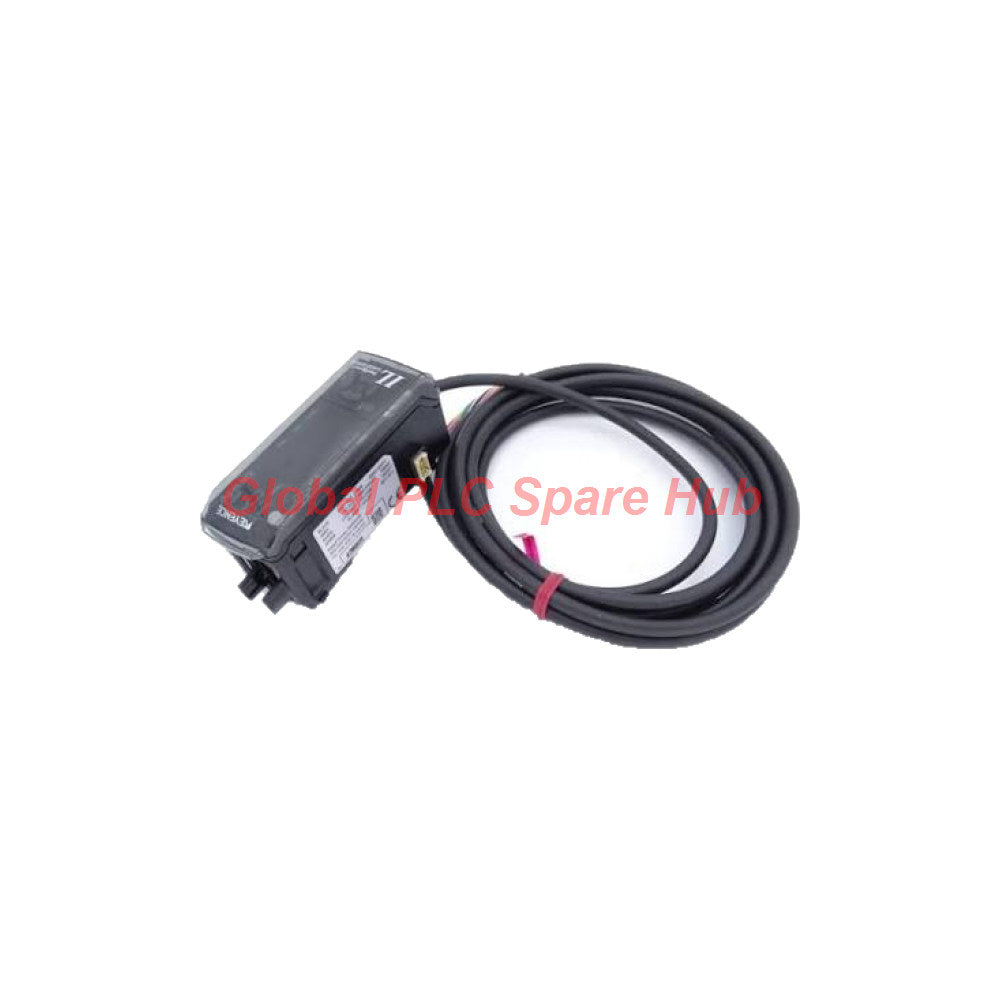

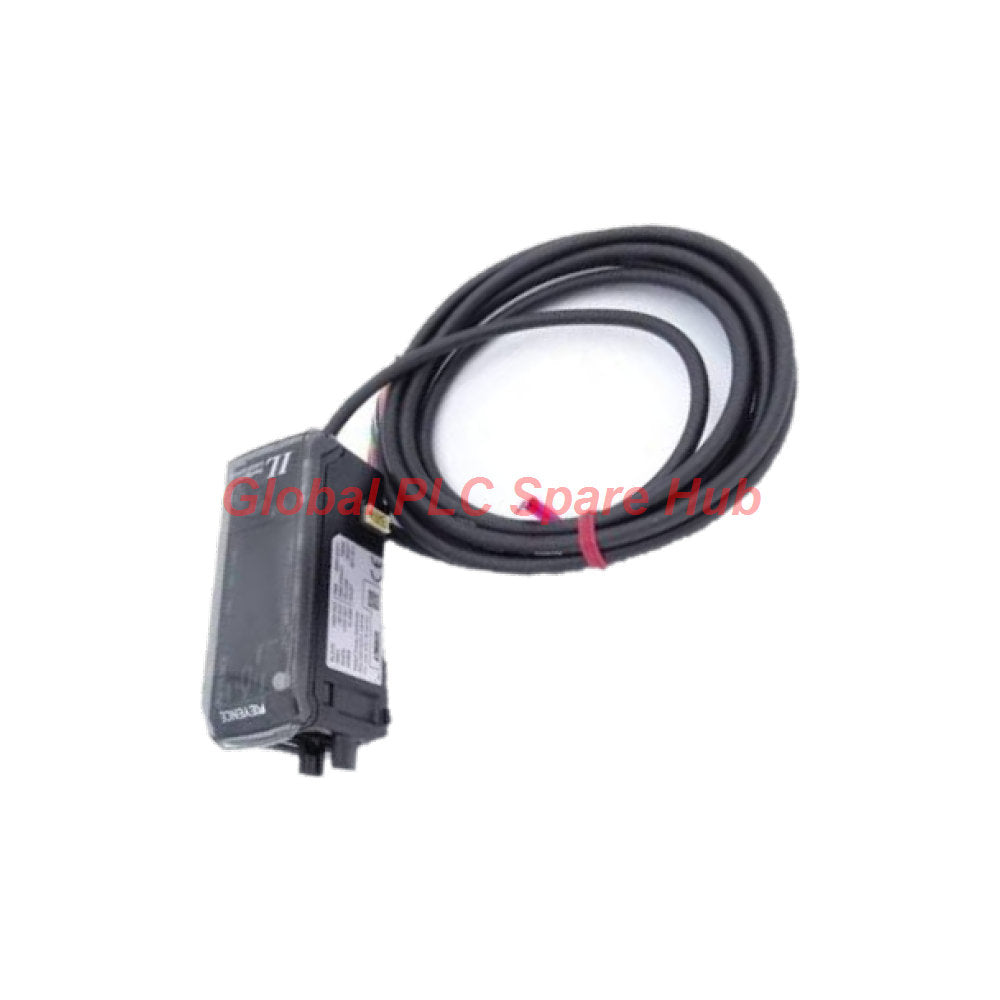

وحدة مكبر إشارة المستشعر IL-1050 من Keyence، وحدة تحكم توسيع

بنية المكبر وسياق النظام

تعمل وحدة IL-1050 كمكبر توسعة عالي الدقة من تصميم شركة Keyence. صُممت هذه الوحدة التي تُركب على سكة DIN لتتوافق مع منظومة مستشعرات سلسلة IL، وتقوم بمعالجة إشارات القياس من رؤوس مستشعرات الليزر المتوافقة باستقرار استثنائي.

المواصفات الفنية ومصفوفة الأداء

• العلامة التجارية والطراز: وحدة التوسعة Keyence IL-1050
• نوع التركيب: تكوين التركيب على سكة DIN
• مواصفات الطاقة: يتم التزويد مباشرة عبر الوحدة الرئيسية؛ استهلاك طاقة بحد أقصى 2000 ميجاوات (67 مللي أمبير عند 30 فولت)
• توافق الرؤوس: متوافقة تماماً مع رؤوس IL-030 وIL-065 وIL-100 وIL-300 وIL-600 وIL-2000
• مدخلات التحكم: مدخلات غير جهدية لتبديل بنك البيانات، وتغيير نقطة الصفر، وإيقاف الانبعاث، والتوقيت، وإعادة الضبط
• مخرجات التحكم: مخرجات مجمع مفتوح (Open Collector) قابلة للتبديل بين NPN/PNP لمراقبة الأحكام والإنذارات
• التصنيف البيئي: درجة حرارة التشغيل من -10 درجة مئوية إلى +50 درجة مئوية؛ رطوبة نسبية من 35% إلى 85%
• المقاييس الفيزيائية: هيكل من البولي كربونات مع أزرار من البولي أسيتال؛ الوزن حوالي 140 جرام

إجراءات التركيب الميكانيكي والتوصيلات

1. ثبّت وحدة IL-1050 بإحكام على سكة DIN قياسية مقاس 35 مم داخل لوحة التحكم.
2. صل موصل ناقل التوسعة (Expansion bus) مباشرة بوحدة المكبر الرئيسية الأساسية.
3. صل خطوط الطاقة عبر ناقل اللوحة الخلفية للوحدة الرئيسية.
4. صل مدخلات التحكم ومخرجات المجمع المفتوح بكتل الأطراف المطابقة مع التأكد من اختيار قطبية NPN/PNP الصحيحة.

التشخيص في الوقت الفعلي والمراقبة التشغيلية

تتميز الوحدة بمؤشرات عرض LED مدمجة توفر ملاحظات فورية حول عتبات القياس، وحالة اختيار البنك، وحالات الإنذار. تعمل ترانزستورات مخرجات التحكم على الإشارة فوراً إلى حالات تجاوز الحدود المسموح بها أو أعطال الأجهزة الداخلية لأجهزة التحكم المنطقي المبرمج (PLC) المتصلة.

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

يستخدم مهندسو الأتمتة مكبر التوسعة هذا في منصات قياس الإزاحة الدقيقة، ومحطات فحص تسطح مكونات لوحات الدوائر المطبوعة (PCB)، وخطوط فرز السماكة عالية السرعة، وآلات التحقق من التجميع الآلي.

رؤية Global PLC Spare HUB

ينصح فريقنا الفني بالتحقق من أن إجمالي سحب الطاقة لوحدات التوسعة المتصلة لا يتجاوز حد تزويد الطاقة للوحة الخلفية لوحدة المكبر الأساسية. في مشروع فرز عالي السرعة تم تنفيذه مؤخراً في شيامن، سمحت إضافة وحدة التوسعة IL-1050 بمزامنة رؤوس متعددة دون الحاجة إلى ناقل تزويد طاقة منفصل.

شروط الشحن والتسليم والضمان

• يتم التسليم في عبوات آمنة قياسية من المصنع لمنع التلوث البيئي.
• يتم التنفيذ والشحن السريع خلال 24 إلى 48 ساعة عالمياً.
• يتم النقل عبر شركات شحن موثوقة تشمل FedEx وUPS وDHL.
• مدعومة بالكامل بضمان التشغيل القياسي الخاص بنا لمدة 12 شهراً.

الأسئلة الشائعة ودليل الشراء الاحترافي

س: هل توفر وحدة التوسعة هذه جهد تشغيل مستقلاً خاصاً بها؟

ج: لا، يتم توفير طاقة التشغيل مباشرة عبر اتصال اللوحة الخلفية من وحدة المكبر الرئيسية.

س: هل يمكنني تهيئة مراحل ترانزستور الإخراج لمنطق NPN وPNP على حد سواء؟

ج: نعم، تدعم مخرجات التحكم والإنذار تكوينات التبديل بين NPN وPNP.

س: كيف يمكنني الاختيار بين الوحدات الرئيسية ووحدات التوسعة لإعداد القياس الخاص بي؟

ج: استخدم وحدة رئيسية للتشغيل المستقل برأس واحد، وأضف وحدات توسعة مثل IL-1050 عندما يتطلب تطبيق القياس متعدد النقاط قنوات مستشعر إضافية مرتبطة بوحدة تحكم مشتركة.

س: ما الغرض من ميزة مدخل تبديل البنك؟

ج: إنها تتيح للمشغلين أو أجهزة تحكم PLC التبديل بين ملفات تعريف القياس المحددة مسبقاً بشكل فوري أثناء تغيير المنتجات.

س: ما هي فحوصات الصيانة الدورية الموصى بها لهذا المكبر؟

ج: افحص توصيلات الأطراف دورياً للتأكد من ربطها بعزم الدوران المناسب، وتأكد من بقاء درجات الحرارة الداخلية للهيكل أقل من 50 درجة مئوية لمنع الانحراف الحراري.
