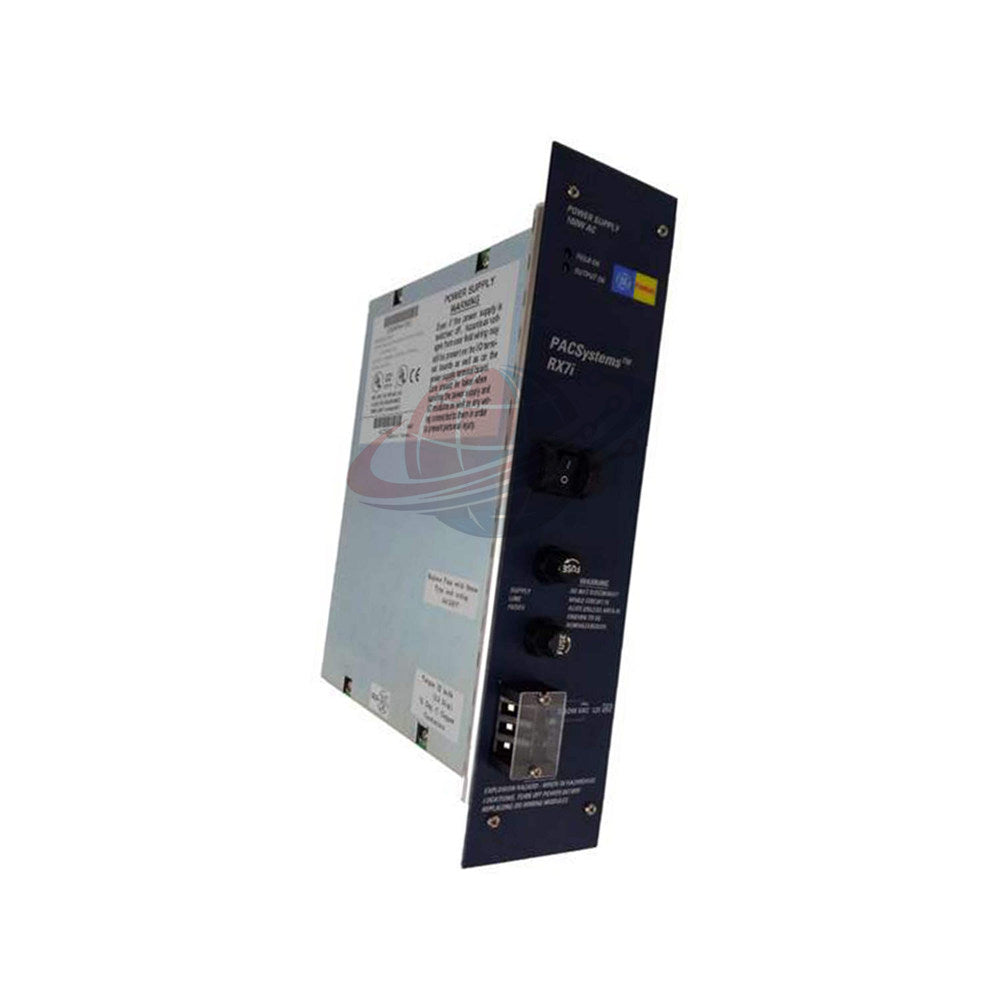

IC698PSA100 وحدة تزويد الطاقة للتيار المتردد/المستمر 100 واط من Emerson PACSystem RX7i

نظرة عامة على المنتج

• يعتبر IC698PSA100 مزود طاقة عالمي بقدرة 100 واط لـ PACSystem RX7i.
• يدعم مدخلات 85-264 فولت تيار متردد أو 100-150 فولت تيار مستمر لنشر متعدد الاستخدامات في أرضية المصنع.
• يوفر هذا الـ IC698PSA100 ثلاثة خطوط تيار مستمر مستقرة: +5.1 فولت، و+12 فولت، و-12 فولت.
• يتميز بمفتاح إخراج أمامي للوحة للصيانة دون فصل طاقة الخط.
• يشغل الـ IC698PSA100 الفتحة الإلزامية 0 على أي رف RX7i قياسي.

المواصفات الفنية

• العلامة التجارية: GE Fanuc / Emerson Automation
• النموذج: IC698PSA100
• جهد الإدخال: 85-264 فولت تيار متردد / 100-150 فولت تيار مستمر
• إجمالي طاقة الإخراج: 100 واط كحد أقصى
• مخرجات التيار المستمر: +5.1 فولت (20 أمبير)، +12 فولت (2 أمبير)، -12 فولت (1 أمبير)
• تردد الإدخال: 47-63 هرتز
• عامل القدرة: 0.99 (الحد الأدنى)
• العزل: 1500 فولت تيار مستمر من الحقل إلى المنطق
• مدة العمل: 15 مللي ثانية كحد أدنى
• وقت الانتظار: 5 مللي ثانية كحد أدنى
• الحماية: من الجهد الزائد، والتيار الزائد، ودرجة الحرارة الزائدة
• الأسلاك: AWG #16 للإدخال؛ AWG #12 للتأريض

رؤية Global PLC Spare HUB

• تم تصميم IC698PSA100 لـ "الاستمرارية" عالية التوفر أثناء انخفاضات الطاقة.
• تشير مراجعتنا إلى أن عامل القدرة 0.99 يساعد في تقليل التشوه التوافقي في خزانة التحكم.
• ضروري لأنظمة RX7i التي تستخدم وحدات VME المتخصصة التي تستهلك الكثير من الطاقة.
• يضمن الضمان القياسي لمدة 12 شهرًا أمان التشغيل على المدى الطويل.

المعدات وسيناريوهات التطبيق المثالية

• التحكم في التوربينات: طاقة موثوقة للغاية لرفوف وحدة المعالجة المركزية للتوربينات الغازية والبخارية.
• المعالجة التناظرية: توفير خطوط ±12 فولت نظيفة لمدخلات/مخرجات تناظرية دقيقة.
• أتمتة المحطات الفرعية: دعم مباشر لمدخلات 125 فولت تيار مستمر لرفوف التحكم في المرافق.
• الفتحات عالية الكثافة: تشغيل هيكل توسعة RX7i كامل بـ 17 فتحة.

قدرات التشخيص والحماية

• مؤشر FIELD OK LED: يؤكد وجود مصدر إدخال تيار متردد أو تيار مستمر صالح.
• مؤشر OUTPUT OK LED: حالة خضراء عندما تكون جميع مخرجات التيار المستمر الداخلية ضمن المواصفات.
• مؤشر OVER TEMP LED: تنبيه فوري لمشاكل التبريد أو ارتفاعات درجة الحرارة المحيطة.
• تحديد التيار بالطي الخلفي: يمنع تلف الوحدة أثناء أحداث الدائرة القصيرة الخارجية.

شروط الشحن والشراء

• شحن سريع: يتوفر التسليم في جميع أنحاء العالم عبر FedEx، وUPS، وDHL.
• معالجة سريعة: عادةً ما يتم شحن طلبات IC698PSA100 في غضون 24-48 ساعة.
• ضمان الجودة: مدعوم بضمان استبدال لمدة 12 شهرًا.
• قائمة الحزمة: وحدة واحدة (1) مزود طاقة IC698PSA100.

الأسئلة الشائعة (FAQ)

• هل يمكن لهذه الوحدة التعامل مع طاقة 50 هرتز و 60 هرتز؟ نعم، يتكيف IC698PSA100 تلقائيًا مع ترددات الإدخال بين 47 و 63 هرتز.
• ماذا يحدث إذا تعرض خط -12 فولت لقصر؟ تتميز الوحدة بحماية من التيار الزائد؛ ستحد من التيار إلى 3.5 أمبير لمنع تلف الدائرة الداخلية.
• هل مفتاح اللوحة الأمامية هو مفتاح فصل تيار متردد؟ لا، المفتاح يقوم فقط بتمكين/تعطيل إخراج التيار المستمر إلى اللوحة الخلفية. يظل التيار المتردد موجودًا عند الأطراف.
• هل يمكنني تركيب هذا في أي فتحة في رف RX7i؟ لا، يجب تركيب IC698PSA100 في الفتحة الأقصى إلى اليسار (الفتحة 0) للتفاعل بشكل صحيح مع ناقل الطاقة.
• دليل الاختيار: لماذا تختار IC698PSA100 بدلاً من مزودات الطاقة الأصغر؟ يعتبر IC698PSA100 هو الحل القياسي بقدرة 100 واط لـ RX7i؛ يوفر التيار العالي (20 أمبير) الضروري لأداء وحدة المعالجة المركزية المستندة إلى VME.
