معالج GE Fanuc PACSystems RX7i طراز IC698CPE030

IC698CPE030 PACSystems RX7i وحدة المعالجة المركزية (CPU) — تحكم عالي الأداء لأنظمة الأتمتة المدمجة والقديمة

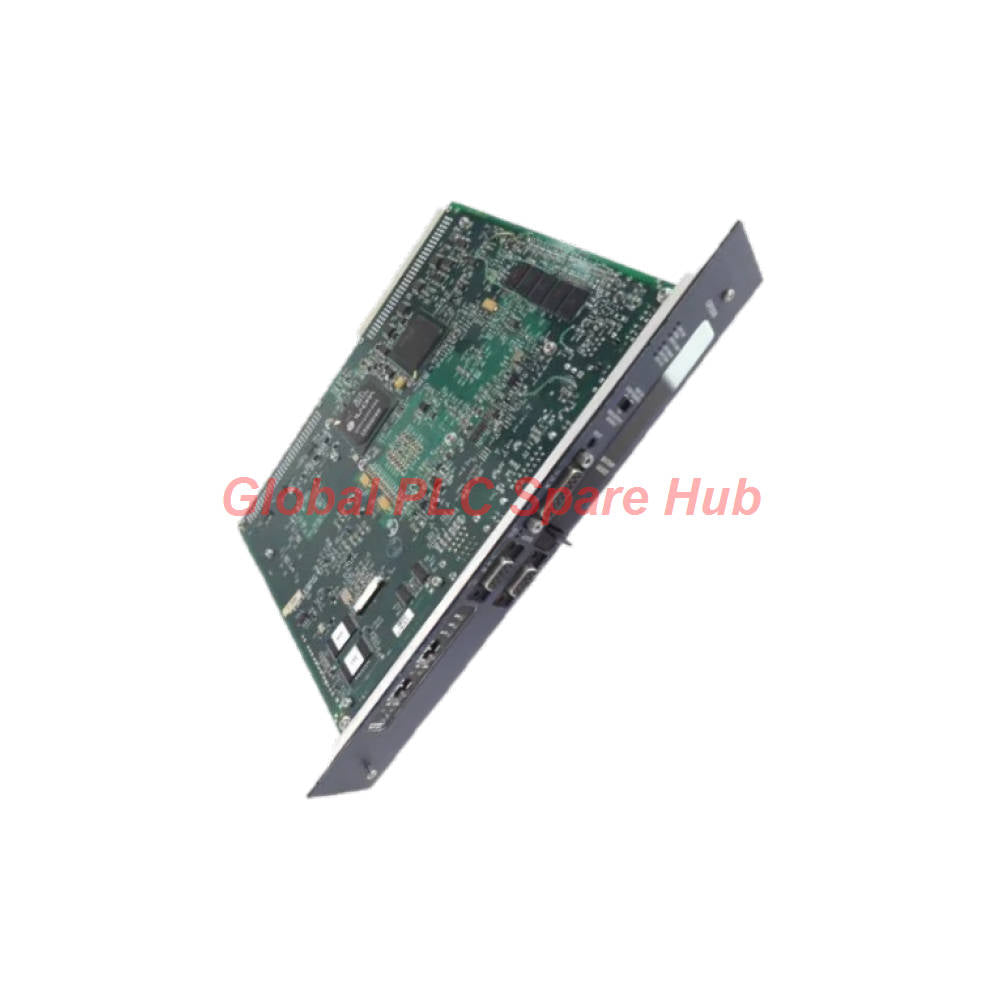

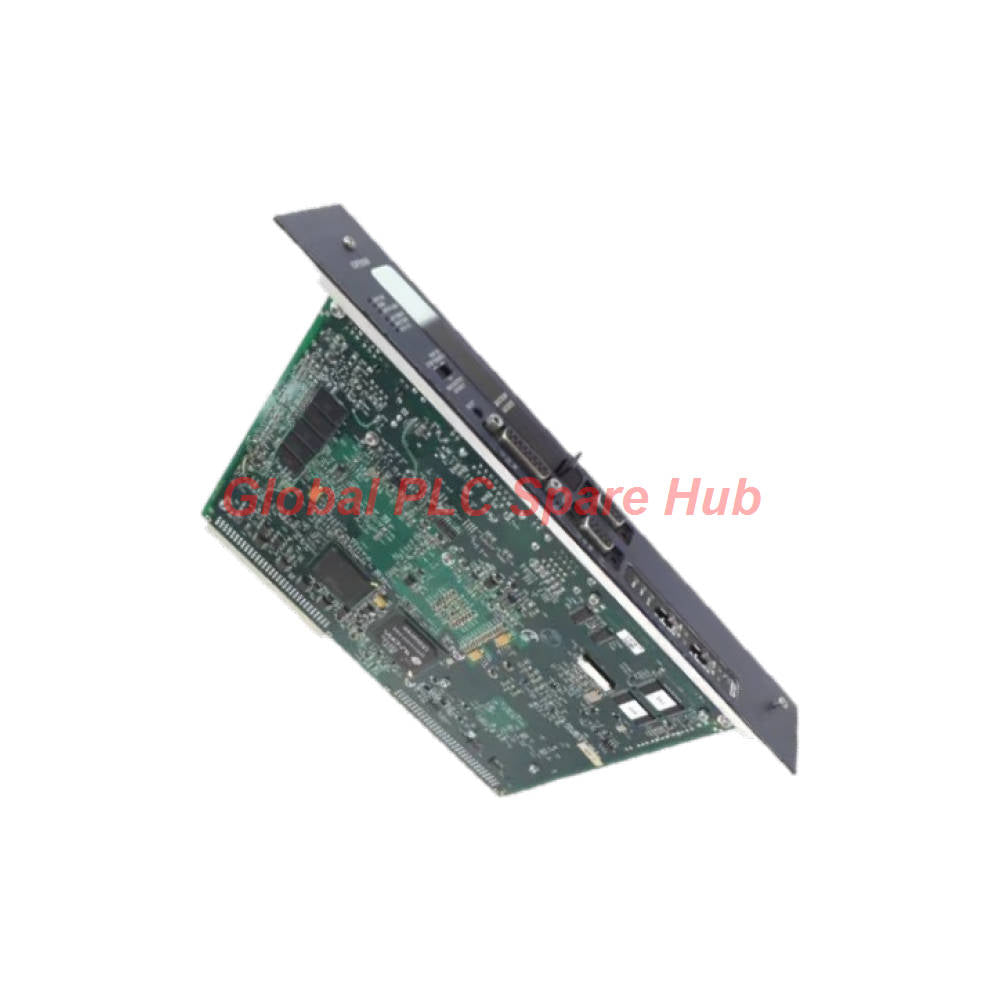

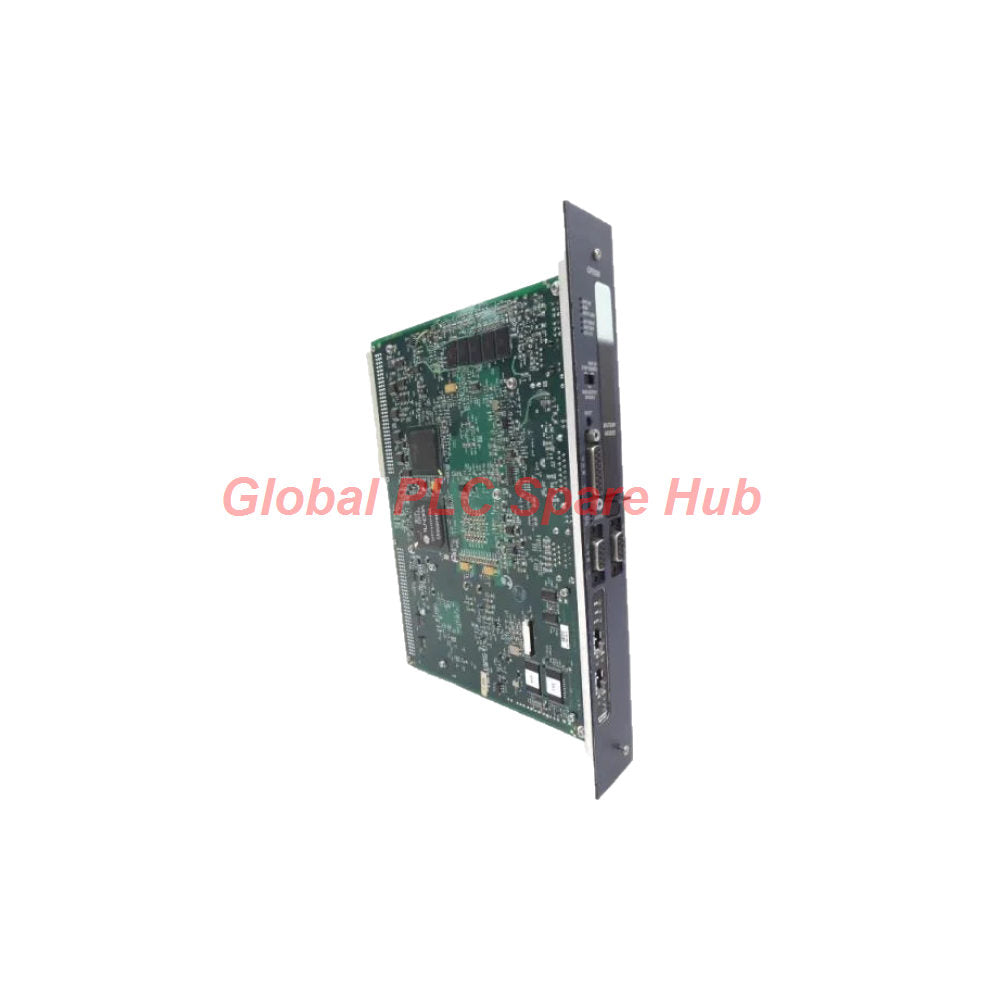

تعد وحدة GE Fanuc IC698CPE030 وحدة معالجة مركزية لمنصة وحدات التحكم في الأتمتة القابلة للبرمجة PACSystems RX7i. كانت هذه العائلة من المنتجات مرتبطة في الأصل بشركة GE Intelligent Platforms، وهي الآن جزء من محفظة شركة Emerson Automation.

تم بناء هذه الوحدة حول معالج Intel Pentium M بسرعة 600 ميجاهرتز، وتجمع بين تنفيذ التطبيقات ومعالجة البيانات والاتصالات الصناعية في وحدة تحكم واحدة يتم تركيبها على الرف (rack). تجعل واجهات Ethernet المزدوجة، والوصلات التسلسلية المخصصة، ودعم لغات البرمجة المتعددة منها وحدة مناسبة لبنيات التحكم القائمة التي تتطلب تشغيلاً موثوقاً وتكاملاً مع أنظمة الإشراف.

01 | نظرة عامة على بنية التحكم

ملاحظة هندسية: تلخص الأرقام أعلاه معلومات المنتج المقدمة. يرجى التحقق من تنظيم الذاكرة، وحدود كتل البرامج، ومتطلبات الطاقة، وأرقام الأداء مقابل دليل أجهزة IC698CPE030 المطبق والبرامج الثابتة (Firmware) المثبتة قبل تصميم أو تعديل أي نظام تحكم.

02 | واجهات الاتصال ودعم البروتوكولات

تدعم وحدة IC698CPE030 الاتصال بين وحدة التحكم ومحطة العمل الهندسية وواجهة الإنسان والآلة (HMI) وأجهزة التحكم الصناعية الأخرى. يجب تحديد واجهاتها المادية بشكل صحيح قبل توصيل المعدات الميدانية أو التخطيط لتغييرات الشبكة.

تشمل البروتوكولات المدعومة المدرجة في المعلومات المقدمة SRTP، وModbus TCP Server، وModbus TCP Client، وEthernet Global Data (EGD)، وModbus RTU Slave، وSNP، وSerial I/O. توفر وحدة التحكم أيضاً وظائف خادم الويب وFTP، مع بيانات تشير إلى ما يصل إلى 16 اتصالاً.

يعتمد توفر البروتوكول وحدود الاتصال على البرامج الثابتة والتكوين ومسار الاتصال. تحقق من هذه التفاصيل قبل دمج وحدات PLC من جهات خارجية أو منصات SCADA أو واجهات HMI عن بعد أو برامج جمع البيانات.

03 | البرمجة ومعالجة البيانات وتكامل النظام

تدعم وحدة التحكم الحسابات ذات الفاصلة العائمة والعديد من طرق البرمجة، بما في ذلك مخطط السلم (Ladder Diagram)، والنص المهيكل (Structured Text)، ومخطط كتلة الوظائف (Function Block Diagram)، وC. تساعد هذه المرونة فرق الصيانة على الاحتفاظ بمنطق التحكم الحالي مع تنفيذ التغييرات الموثقة على التسلسل، والحسابات، والأقفال التبادلية، وتبادل البيانات.

• التحكم التسلسلي: إدارة حالات الآلة، وشروط البدء، وتسلسلات التشغيل، ومنطق الأقفال التبادلية.
• معالجة بيانات العمليات: تبادل البيانات التناظرية والرقمية مع وحدات الإدخال/الإخراج المتوافقة وأنظمة الإشراف.
• تكامل Ethernet: توصيل واجهات HMI المتوافقة، وأنظمة SCADA، وأجهزة الهندسة، وأجهزة التحكم النظيرة باستخدام البروتوكولات المدعومة.
• التكامل التسلسلي: التواصل مع الأدوات المتوافقة، ووحدات التحكم القديمة، والأجهزة التسلسلية حيث يدعم البروتوكول المكون التطبيق.
• الوصول الهندسي عن بعد: استخدام وظائف البرمجة أو التشخيص أو الويب أو FTP الموثقة حيثما تم تفعيلها وبما تسمح به قواعد أمان الموقع.

تشير معلومات البرنامج المقدمة إلى Proficy Machine Edition Logic Developer PLC، ولكنها تدرج إصدارات حد أدنى مختلفة في أوصاف متنوعة. تحقق من إصدار البرنامج المدعوم، والبرامج الثابتة لوحدة المعالجة المركزية، وتوافق المشروع قبل تحميل أو تعديل أي تطبيق.

04 | المعدات المتوافقة والتطبيقات النموذجية

تم تصميم وحدة IC698CPE030 لبنية رف (rack) PACSystems RX7i. كما تشير المعلومات المقدمة إلى دعم وحدات الإدخال/الإخراج التناظرية والرقمية المتوافقة من سلسلة Series 90-70، ووحدات الاتصال، ووحدات VME، ومعدات البرمجة أو واجهات HMI المرتبطة. يعتمد التوافق على الوحدة الدقيقة، وتكوين الرف، والبرامج الثابتة، وتصميم النظام.

• خطوط الإنتاج القديمة: الحفاظ على منطق تحكم PLC القائم والاتصال مع واجهات المشغل الحالية.
• أتمتة العمليات: تنفيذ الأقفال التبادلية، وتسلسلات التشغيل، وتبادل البيانات في منشآت التحكم في العمليات المتوافقة.
• أنظمة مناولة المواد: تنسيق حالات الآلة وتبادل معلومات الحالة مع المحركات ووحدات الإدخال/الإخراج وأجهزة الإشراف المدعومة.
• مراقبة الآلات وأنظمة SCADA: توفير بيانات وحدة التحكم لأنظمة المراقبة المتوافقة من خلال بروتوكولات Ethernet أو التسلسل المكونة.
• تحديثات الأنظمة الصناعية: استبدال وحدة معالجة مركزية تالفة في تثبيت RX7i حالي بعد التحقق من مراجعة الأجهزة، والبرامج الثابتة، والنسخ الاحتياطي للتطبيق، وتوافق الرف.

هام: لا تفترض أن وحدة من سلسلة Series 90-70 أو بطاقة VME ستعمل في كل تكوين من تكوينات RX7i. تحقق من وثائق توافق الأجهزة ذات الصلة والقيود الخاصة بالنظام قبل الطلب.

05 | رؤية Global PLC Spare HUB — التشغيل العملي والتشخيص

عندما يتوقف نظام IC698CPE030 عن الاتصال أو يفشل في تنفيذ تطبيقه بشكل صحيح، فإن استبدال وحدة المعالجة المركزية على الفور قد يغفل عن أخطاء الطاقة أو التكوين أو الشبكة أو الأجهزة الطرفية. يمكن أن يساعد التحقيق المنظم في عزل المشكلة قبل استبدال الأجهزة.

• بدء تشغيل وحدة المعالجة المركزية أو إعادة التشغيل غير المتوقعة: تحقق من طاقة الرف، وتوصيلات اللوحة الخلفية، واستقرار الإمداد، ومؤشرات حالة وحدة المعالجة المركزية، ومعلومات التشخيص. راجع الصيانة الحديثة وتغييرات التكوين قبل الاستنتاج بأن المعالج قد تعطل.
• فقدان اتصال Ethernet: تحقق من حالة الرابط، وحالة الكابل، وتكوين منفذ المحول، وإعدادات IP، واتصال 10/100 ميجابت في الثانية المتوقع. اختبر مسار محطة العمل الهندسية أو HMI بشكل مستقل حيثما كان ذلك عملياً.
• مهلة الجهاز التسلسلي (Timeout): تحقق من المنفذ المادي، وتوصيلات الكابل، وأسلاك RS-232 أو RS-485، ومعدل الباود، والتماثل، وبتات التوقف، وعنوان الجهاز، والبروتوكول المكون. بالنسبة لـ RS-485، افحص القطبية والإنهاء.
• خطأ في تحميل التطبيق أو التوافق: قارن إصدار المشروع، وتكوين وحدة المعالجة المركزية المستهدفة، والبرامج الثابتة، وبيئة البرمجة المدعومة. احتفظ بنسخة احتياطية موثقة للمشروع قبل محاولة إجراء عمليات التحميل أو تغييرات البرامج الثابتة.
• قيم عملية غير صحيحة: تتبع القيمة من الجهاز الميداني عبر وحدة الإدخال/الإخراج ومنطق وحدة التحكم وصولاً إلى HMI. تحقق من القياس (Scaling)، ونوع البيانات، وتعيين الاتصال، وحالة قناة الإدخال/الإخراج المرتبطة.
• أعطال متقطعة بعد الاستبدال: أعد فحص تركيب الرف، وحالة الموصل، وتوافق الوحدة، والتأريض، وإعدادات الشبكة. قارن تكوين وحدة المعالجة المركزية البديلة بسجلات النظام الأصلية.

توصية الخبرة الميدانية: قبل استبدال وحدة التحكم، احفظ التشخيصات المتاحة والنسخ الاحتياطية للتطبيق، وسجل إعدادات الشبكة والتسلسل الأصلية، ووثق تخطيط الرف. تساعد هذه السجلات في تقليل وقت التشغيل ومنع الاستبدال من إدخال اختلافات تكوين يمكن تجنبها.

06 | قائمة التحقق للاختيار والاستبدال

• طابق رقم الجزء الكامل: IC698CPE030.
• تأكد من أن الرف الحالي والوحدات المثبتة تدعم وحدة المعالجة المركزية هذه.
• تحقق من مراجعة أجهزة وحدة المعالجة المركزية، وتوافق البرامج الثابتة، وبرامج البرمجة المطلوبة للمشروع.
• تحقق من الاحتفاظ بالتطبيق، ومتطلبات الذاكرة، وتوفر النسخ الاحتياطي باستخدام وثائق الأجهزة ذات الصلة.
• تأكد من متطلبات واجهة Ethernet والتسلسل، بما في ذلك دعم البروتوكول وتعيين المنفذ.
• راجع مزود الطاقة وحمل الرف مقابل تكوين النظام الفعلي.
• خطط لعملية استبدال خاضعة للرقابة، واستعادة التطبيق، واختبار الاتصال، والتحقق من قفل العمليات التبادلي قبل إعادة الآلة إلى الخدمة.

07 | التوريد والضمان والشحن

المنتج: وحدة المعالجة المركزية GE Fanuc IC698CPE030 PACSystems RX7i.

الضمان: ضمان لمدة 12 شهراً، يخضع لشروط وأحكام الضمان المعمول بها لدى البائع.

خيارات الشحن: FedEx وUPS وDHL، تخضع للوجهة وتوافر الخدمة وترتيبات الشحن.

قبل الطلب: اتصل بـ Global PLC Spare HUB للتحقق من التوفر، وحالة المنتج، ومراجعة الأجهزة، ومدى ملاءمتها لنظام RX7i الحالي الخاص بك. بالنسبة لمشاريع الاستبدال، يمكن أن يساعد تقديم موديل الرف وتفاصيل البرامج الثابتة وقائمة الوحدات ذات الصلة في تقليل مخاطر التوافق.

08 | الأسئلة الشائعة

السؤال 1: ما هي المعلومات التي يجب أن أقدمها عند طلب استبدال IC698CPE030؟

قدم رقم الجزء الكامل، ومراجعة أجهزة وحدة المعالجة المركزية، وإصدار البرامج الثابتة، وموديل الرف، وتفاصيل النسخ الاحتياطي للتطبيق المتاحة. قم بتضمين وحدات الإدخال/الإخراج والاتصال المثبتة إن أمكن. تساعد هذه المعلومات في التحقق من التوافق بما يتجاوز رقم الموديل وحده.

السؤال 2: هل يمكنني استبدال وحدة المعالجة المركزية وإعادة تشغيل خط الإنتاج على الفور؟

ليس دون التحقق من تكوين الاستبدال ومتطلبات التشغيل. تحقق من التطبيق، وإعدادات الشبكة، والمعلمات التسلسلية، وتعيين الإدخال/الإخراج، والأقفال التبادلية. أجرِ الاختبارات الوظيفية المعتمدة في الموقع قبل إعادة المعدات إلى التشغيل التلقائي.

السؤال 3: ماذا يجب أن أتحقق إذا كان Ethernet يعمل ولكن HMI لا يمكنها تبادل بيانات وحدة التحكم؟

الرابط المادي العامل لا يضمن اتصالاً على مستوى التطبيق. تحقق من عنونة IP، والبروتوكول المكون، ومعلمات الاتصال، وتعيين علامات HMI (Tag mapping)، وحالة وحدة التحكم، وقيود الوصول. تأكد من أن HMI تستخدم بروتوكولاً مدعوماً من قبل تكوين وحدة المعالجة المركزية المثبتة.

السؤال 4: كيف يمكنني تقليل مخاطر طلب وحدة معالجة مركزية غير متوافقة أو غير مناسبة؟

قارن رقم الجزء الكامل ومراجعة الأجهزة بالوحدة المثبتة. تحقق من توافق الرف، والبرامج الثابتة، وبرامج البرمجة، ومتطلبات الذاكرة، ووظائف الاتصال المطلوبة. اطلب من المورد تأكيد هذه النقاط قبل الشحن، خاصة عند استبدال الأجهزة في نظام قديم قيد التشغيل.

السؤال 5: ما هي الاحتياطات التي يجب أن أتخذها قبل تغيير البرامج الثابتة لوحدة المعالجة المركزية أو تحميل مشروع معدل؟

قم بنسخ المشروع الأصلي وسجلات التكوين ذات الصلة احتياطياً أولاً. تأكد من مزيج البرامج الثابتة والبرمجيات المعتمد، وراجع إجراء التغيير، وقم بترتيب نافذة صيانة خاضعة للرقابة. تحقق من الاتصالات، وسلوك الإدخال/الإخراج، والإنذارات، والأقفال التبادلية المتعلقة بالسلامة بموجب عملية التشغيل المعتمدة في الموقع قبل استئناف الإنتاج.
