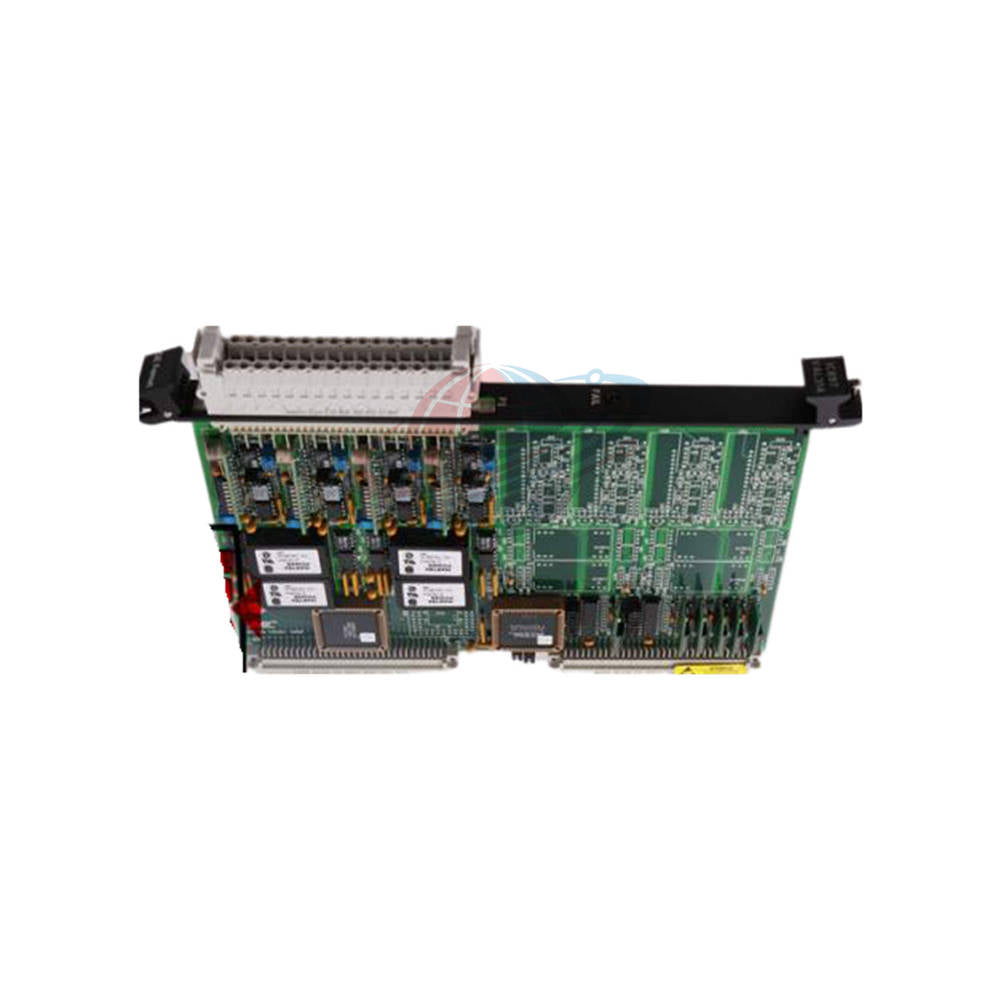

IC697VAL314 جي فانوك 90-70 خرج تناظري معزول 12-بت

هندسة المعمارية وسلامة الإشارة

• تعتبر IC697VAL314 وحدة إخراج تناظرية 12 بت عالية الموثوقية لنظام GE Fanuc Series 90-70.
• مصممة لبيئات الضوضاء الشديدة، وتتميز باقتران البيانات البصري للعزل الجلفاني الكامل.
• توفر كل قناة عزلًا مستقلاً بقدرة 1,500 فولت للقضاء على حلقات الأرض وحماية اللوحة الخلفية لـ VMEbus.
• تدعم اللوحة واجهة متعددة الاستخدامات مع جهد ثنائي القطب/أحادي القطب قابل للتحديد ومخرجات حلقة تيار قياسية.

المواصفات الفنية التفصيلية

• العلامة التجارية: GE Fanuc / Emerson
• الموديل: IC697VAL314
• السلسلة: Series 90-70 / VMEbus 6U
• الدقة: محول رقمي تناظري (DAC) عالي الدقة 12 بت
• العزل: 1,500Vpk من قناة إلى قناة ومن قناة إلى VMEbus
• نطاقات الجهد: ±2.5V, ±5V, ±10V; 0 إلى +2.5V, +5V, +10V (قابل للتحديد بواسطة وصلة وصل)
• حلقات التيار: تدعم 4-20mA, 0-20mA, أو 5-25mA
• الدقة: خطأ كسب أقصى 0.08%؛ إزاحة جهد ±4mV
• قيادة الحمل: سعة 10mA عبر النطاق الديناميكي الكامل
• الحماية: حماية مستمرة من الجهد الزائد حتى ±20V؛ عابر يصل إلى ±50V
• الانجراف الحراري: انجراف الكسب ±60PPM/°C؛ انجراف الإزاحة ±275μV/°C

نظرة عامة من Global PLC Spare HUB

• تعد IC697VAL314 الخيار الأول للتحكم التناظري "الحاسم للمهمة" في نطاق Series 90-70.
• توفر حاجزًا أمنيًا ضخمًا يبلغ 1.5 كيلو فولت، مما يجعلها ضرورية لأجهزة المنشآت النووية والمصانع ذات التداخل العالي.
• تسمح ميزة "القطع" التي يتم التحكم فيها بالبرنامج للمهندسين باختبار المنطق دون تنشيط المشغلات على الجانب الميداني.
• تُمكّن سجلات القراءة الثابتة وحدة المعالجة المركزية (CPU) من التحقق من بيانات DAC، مما يضمن موثوقية أعلى على مستوى النظام.

إمكانيات التشخيص والتطبيقات النموذجية

• بيانات القراءة: تسمح بالتحقق المستمر من قيم الإخراج للتحكم في البرنامج ذي الحلقة المغلقة.
• عزل عالي: مثالية للقضاء على حلقات الأرض في نقل البيانات التناظرية بين الأنظمة.
• الإعدادات الصناعية: تُستخدم في أنظمة التحكم الإشرافي ومعدات الاختبار التلقائية (ATE).
• الطاقة النووية: نقل إشارة موثوق به في أنظمة الأجهزة الفرعية الحساسة.

الشحن وحماية الضمان

• الضمان: ضمان وظيفي لمدة 12 شهرًا متضمن.
• الإرسال: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• شركات الشحن السريع: شحن عالمي سريع عبر FedEx و UPS و DHL.
• قائمة الحزمة: لوحة واحدة (1) IC697VAL314 في عبوة محمية ضد الكهرباء الساكنة.

الأسئلة الشائعة من الخبراء ودليل الاختيار

• السؤال: كيف يتم تكوين نطاقات الإخراج على IC697VAL314؟
• الإجابة: يتم تكوين النطاقات عبر وصلات وصل الأجهزة الموجودة مباشرة على سطح اللوحة.
• السؤال: هل يمكن لهذه الوحدة التعامل مع العابرات عالية الجهد العرضية على الجانب الميداني؟
• الإجابة: نعم، إنها مصممة لتحمل العابرات حتى ±50V مع الحفاظ على سلامة النظام.
• السؤال: ما هي أهمية سعة الحمل 10mA؟
• الإجابة: تضمن أن IC697VAL314 يمكنها تشغيل أحمال منخفضة المعاوقة أو أطوال كابلات طويلة دون فقدان دقة الإشارة.
• نصيحة الخبرة: تحقق دائمًا من مطابقة وصلات وصل عنوان VME لتكوين برنامج PLC الخاص بك قبل تشغيل الرف.
• دليل الاختيار: استخدم IC697VAL314 خصيصًا عندما يتضمن تطبيقك إمكانات أرضية مختلفة بين PLC والجهاز الميداني.
