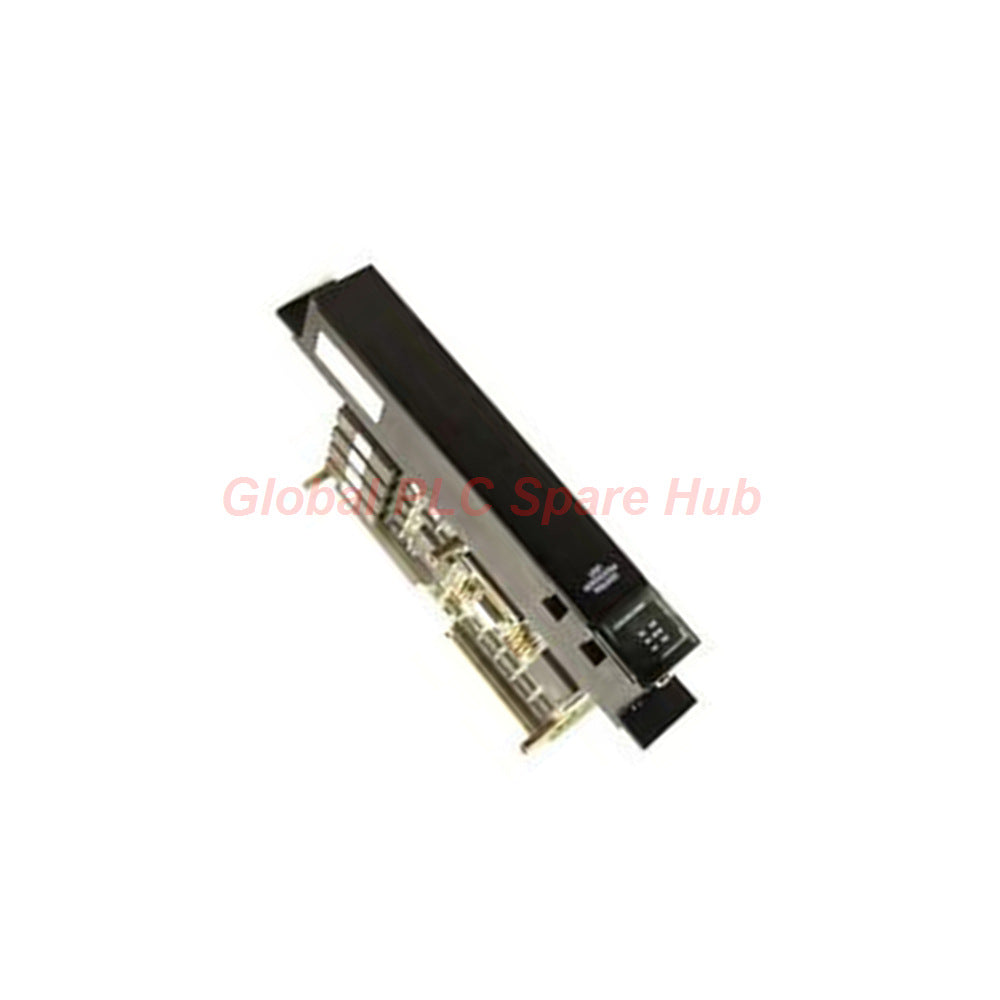

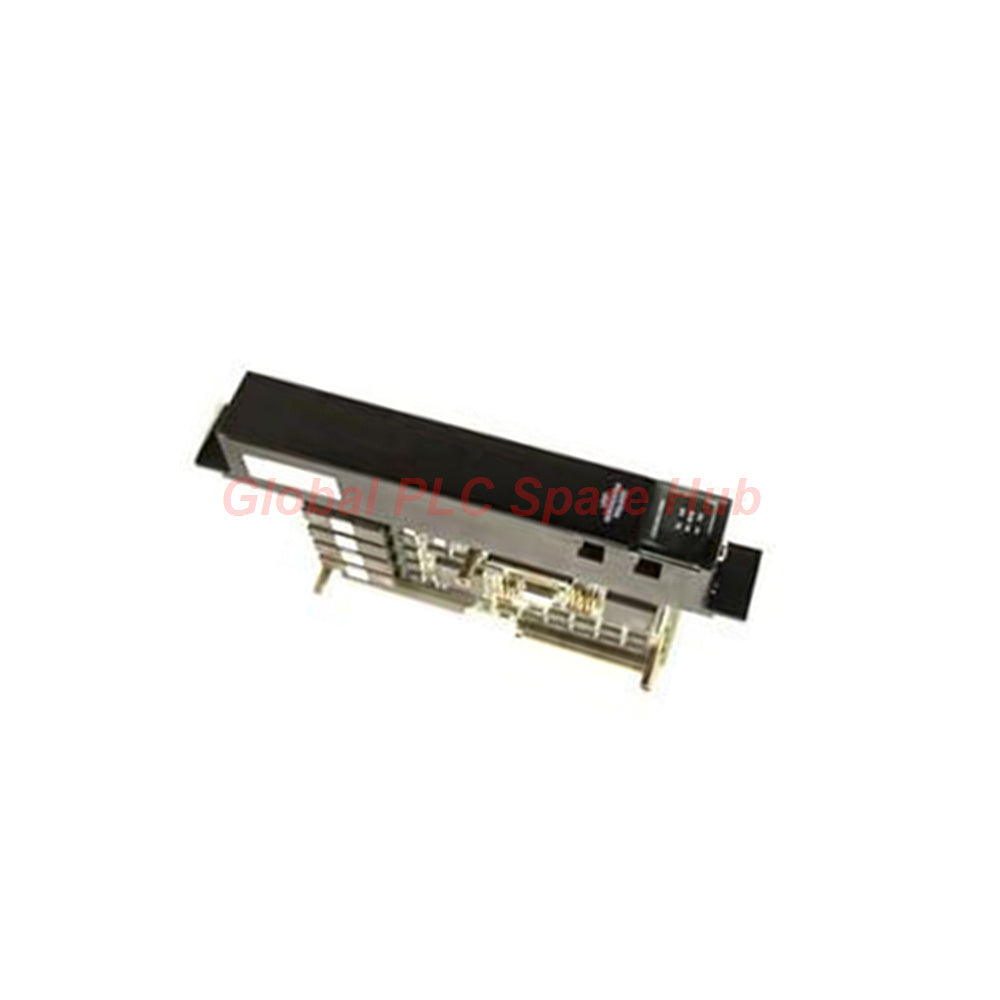

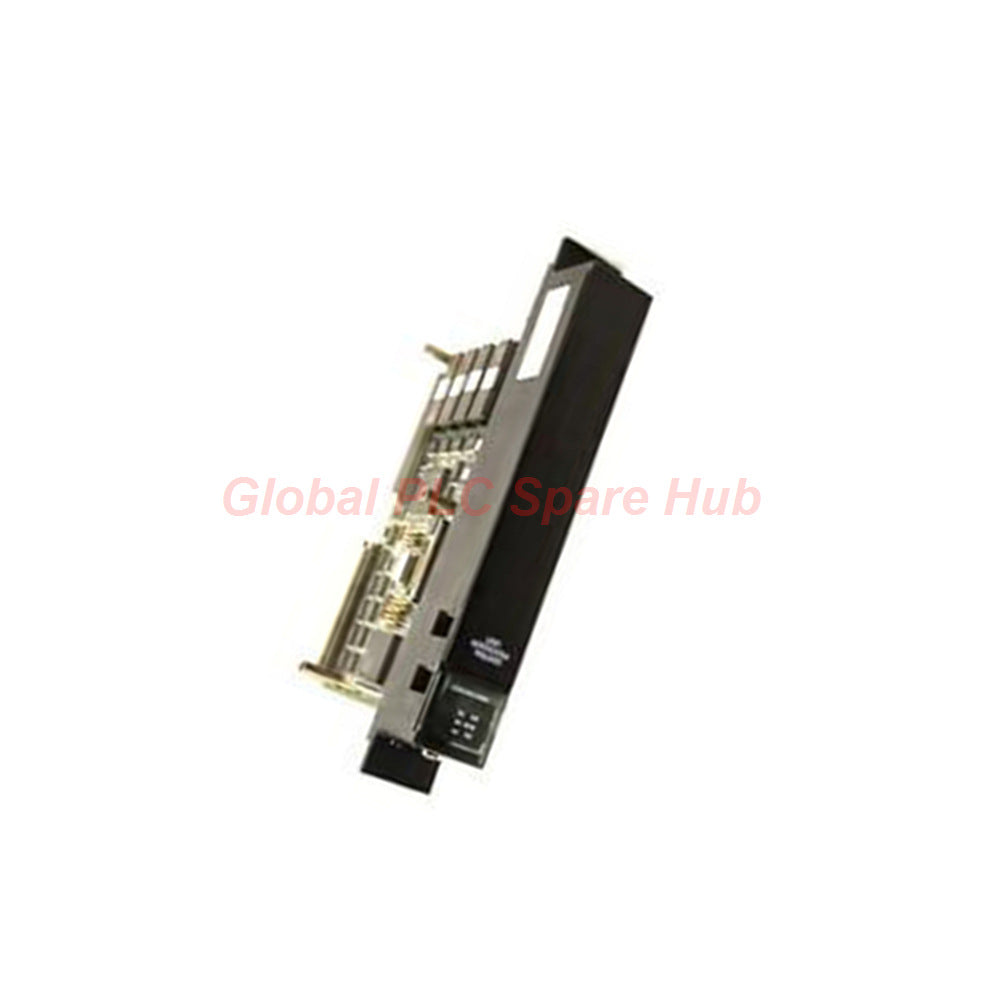

وحدة تحكم بوحدة معالجة مركزية ثلاثية التكرار المعيارية IC697CPU788 من GE Automation

نظرة عامة هندسية: معالجة TMR عالية التوفر

إن IC697CPU788 هي وحدة معالجة مركزية متخصصة أحادية الفتحة مصممة لهياكل الازدواجية الثلاثية المعيارية (TMR) ضمن نظام GE Fanuc Series 90-70 PLC. تعمل هذه الوحدة بمعالج 80386DX بسرعة 16 ميجاهرتز، وهي المعيار الصناعي للعمليات الحيوية للسلامة. تتفوق هذه الوحدة في البيئات التي يكون فيها التسامح مع الأخطاء على مستوى الأجهزة إلزاميًا، مثل أنظمة إيقاف التشغيل في حالات الطوارئ (ESD)، وإطفاء الحرائق، وأنظمة مراقبة الغازات القابلة للاشتعال.

مصفوفة المواصفات الفنية

• النموذج: IC697CPU788 (وحدة معالجة مركزية TMR)
• المعالج: 80386DX @ 16 ميجاهرتز
• التكرار: التكرار المعياري الثلاثي (TMR)
• الذاكرة: تدعم ذاكرة وصول عشوائي موسعة CMOS بسعة 512 كيلوبايت
• سرعة المنطق البولياني: 0.4 ميكروثانية

رؤية Global PLC Spare HUB

إن IC697CPU788 ليست وحدة معالجة مركزية "جاهزة للتشغيل"؛ فهي تتطلب تهيئة دقيقة. رؤية بالغة الأهمية لعملائنا هي أن هذه الوحدة تظل في حالة غير وظيفية حتى يتم تجميع وتحميل كتل البرنامج المحددة التي تمكّن TMR. في اختباراتنا، وجدنا أن الإدارة غير الصحيحة لبطارية الليثيوم هي السبب الرئيسي لأخطاء الذاكرة "الوهمية". ننصح بالاستبدال الوقائي للبطارية الاحتياطية كل 6 أشهر إذا كانت الوحدة غالبًا ما تكون غير مزودة بالطاقة لضمان احتفاظ ذاكرة CMOS RAM بمنطق السلامة الحرج الخاص بها.

التطبيقات الصناعية والتشخيص واللوجستيات

• المعدات المناسبة: أنظمة إيقاف التشغيل في حالات الطوارئ (ESD) الحرجة، ومصفوفات كشف الغاز، ووحدات التحكم في السلامة بالمصافي، ومنطق الحماية من الحرائق.
• القدرة التشخيصية: توفر أربعة مصابيح LED مدمجة للحالة تقارير فورية عن حالة الأجهزة. يوفر مفتاح التشغيل/الإيقاف ثلاثي الأوضاع، عند قفله، حاجزًا على مستوى الأجهزة ضد التعديل غير المصرح به لمنطق السلامة عبر المنفذ المتوازي.
• الضمان: ضمان جودة احترافي لمدة 12 شهرًا.
• الشحن: شحن عالمي سريع عبر FedEx أو UPS أو DHL؛ إرسال خلال 24-48 ساعة.

الأسئلة الشائعة من الخبراء

لماذا يعتبر TMR (الازدواجية الثلاثية المعيارية) ضروريًا لتطبيقات الغاز والحرائق؟
يستخدم TMR ثلاثة معالجات متوازية لتنفيذ نفس المنطق؛ وتقارن دائرة "تصويت" المخرجات. إذا فشل أحد المعالجات، يتجاهل النظام النتيجة الأقلية ويحافظ على التحكم، مما يمنع إغلاقًا خاطئًا أو فشلاً في اكتشاف خطر.

هل يمكنني استخدام هذه الوحدة بدون لوحة ذاكرة توسعة؟
لا. تتطلب بنية الوحدة الأساسية توصيل لوحة ذاكرة وصول عشوائي CMOS توسعة بسعة 512 كيلوبايت لاستضافة كتل برنامج TMR المعقدة وسجلات البيانات التاريخية الضرورية للتشغيل الآمن.

ماذا تعني سرعة المنطق البولياني البالغة 0.4 ميكروثانية لتوقيت الحلقة الخاصة بي؟
يشير هذا إلى حمل وقت الفحص المنخفض للغاية، مما يسمح لوحدة PLC بالاستجابة لمدخلات الطوارئ (مثل ارتفاع الضغط أو اكتشاف اللهب) في أجزاء من المللي ثانية، مما يزيد بشكل كبير من "متوسط الوقت إلى السلامة".

كيف أضمن الاحتفاظ الأمثل بالذاكرة أثناء التخزين؟
تم تقييم بطارية الليثيوم لمدة 10 سنوات عند 20 درجة مئوية. إذا كنت تقوم بتخزين هذه القطعة الاحتياطية في مستودع عالي الحرارة، فتوقع أن تتقلص نافذة الاحتفاظ بالذاكرة البالغة 6 أشهر بشكل كبير. احرص دائمًا على الاحتفاظ بالقطع الاحتياطية في مناطق مكيفة.

إذا كان المفتاح ثلاثي الأوضاع في وضع "الحماية"، هل لا يزال بإمكاني مراقبة وحدة المعالجة المركزية؟
نعم. يمكنك مراقبة السجلات وحالة المنطق عبر المنفذ المتوازي، ولكن وحدة المعالجة المركزية تمنع أي أوامر "كتابة" أو تعديلات منطقية، مما يحمي منطق السلامة الخاص بك من التجاوزات الميدانية العرضية.
