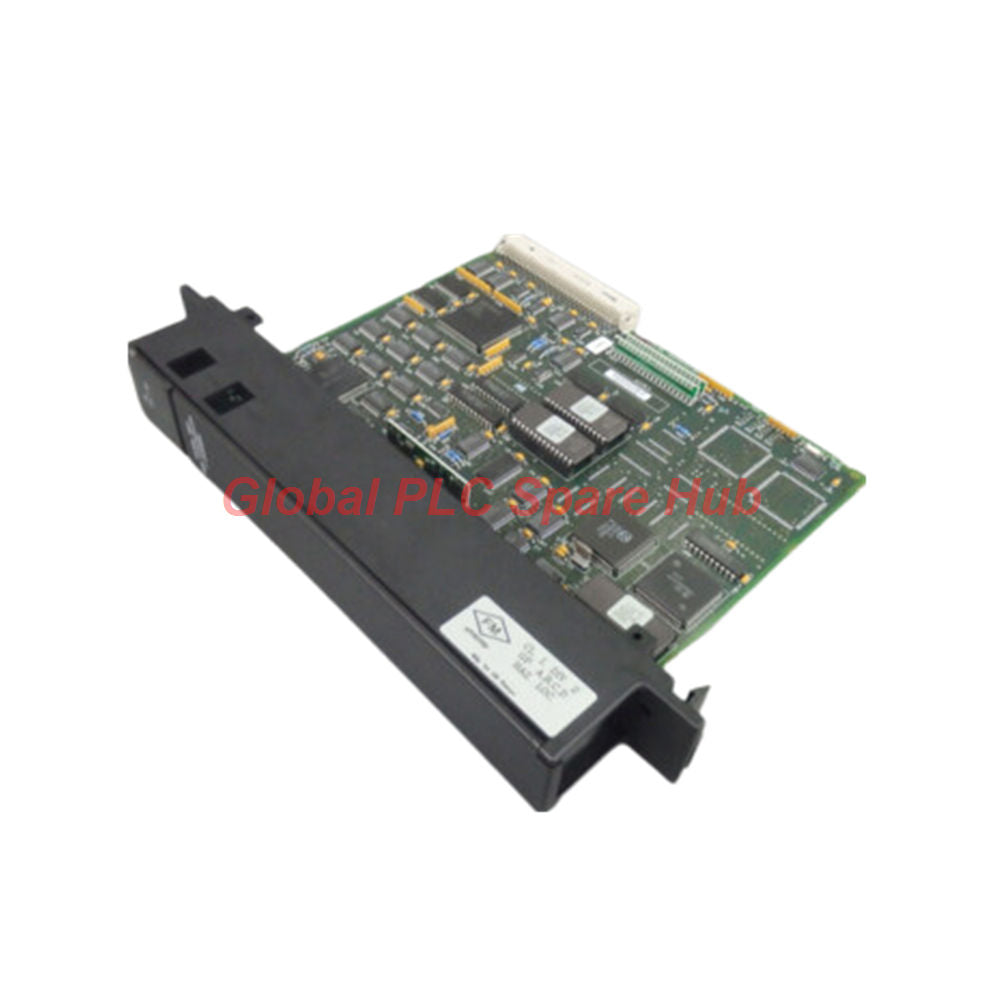

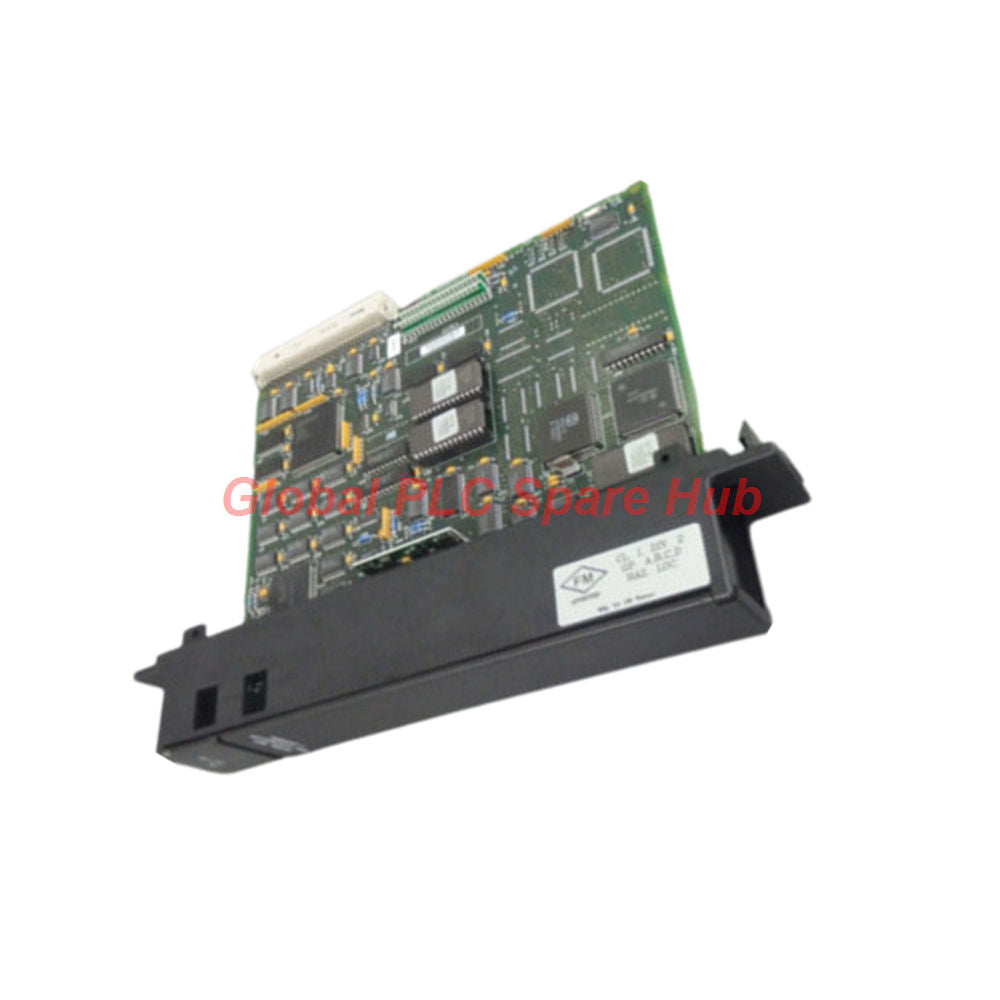

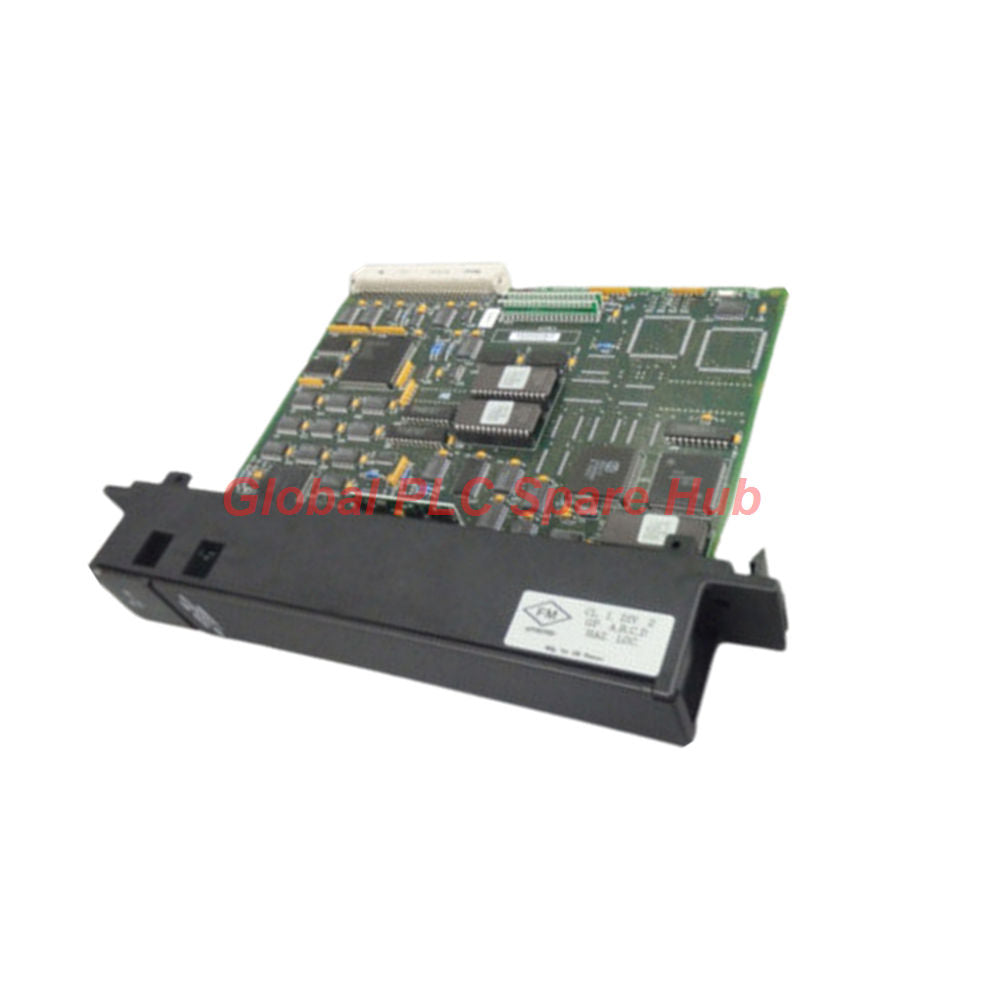

IC697BEM734 وحدة تحكم ناقل PLC جنرال إلكتريك فانوك 90-70 | أصلي

نظرة عامة فنية ومصفوفة المواصفات

يُعد IC697BEM734 وحدة تحكم ناقل Genius I/O عالية الموثوقية وذات فتحة واحدة، مصممة لهندسة PLC القديمة GE Fanuc Series 90-70. تعمل هذه الوحدة كحلقة اتصال حيوية، حيث تدير تبادل البيانات عالي السرعة بين المعالج المركزي وعقد الإدخال/الإخراج البعيدة IC660/IC661 اللامركزية. تم تصميمها خصيصًا للتطبيقات الصناعية القاسية، وهي تعمل على تحسين النطاق الترددي من خلال دورات مسح الشبكة غير المتزامنة.

رؤية Global PLC Spare HUB

يُعد IC697BEM734 أداة عمل قوية للغاية لتحديث وصيانة مواقع الأتمتة القديمة. بينما تتجه البنى الحديثة نحو طوبولوجيا الإيثرنت، تظل أوقات الحلقات المحددة لناقل Genius لا مثيل لها للتحكم المادي المتزامن. تظهر اختبارات التحقق الخاصة بنا أن قدرة هذه الوحدة على تخفيف عبء وحدة المعالجة المركزية الرئيسية من سلسلة 90-70 من معالجة مسح الإدخال/الإخراج المادي الخام تحسن بشكل كبير من استقرار وقت المسح الإجمالي.

نظرًا لأن هذه الوحدات تُنشر عادةً في المنشآت التي تعمل على مدار الساعة طوال أيام الأسبوع دون انقطاع، فإن تبديد الحرارة داخل الغلاف يمثل متغيرًا حاسمًا. تستمد الوحدة 1.3 أمبير من اللوحة الخلفية للرف المحلي، وتعتمد الإدارة الحرارية الداخلية في IC697BEM734 على تبريد الحمل الحراري الطبيعي عبر الغطاء المفتوح. يُعد وضع الفتحات بشكل صحيح داخل رف 90-70 أمرًا ضروريًا؛ ننصح بشدة بتجنب وضعها بجوار بطاقات الإدخال التناظرية عالية التبديد أو مصادر الطاقة الثقيلة لزيادة عمر خدمتها.

طوبولوجيا أسلاك العقدة المادية

تتم إدارة توجيه الإشارة على مستوى المجال من خلال منفذي توصيل مخصصين وماديين يقعان على لوحة الواجهة:

• كتلة طرف ناقل Genius (المنفذ 3PL)
•   ├── الطرف التسلسلي 1: خط الناقل التسلسلي A (مسار الإشارة الواردة/الصادرة)
•   ├── الطرف التسلسلي 2: خط الناقل التسلسلي B (مسار الإشارة الواردة/الصادرة)
•   └── طرف الدرع: اتصال تأريض الإطار وتصريف الضوضاء
• منفذ التكوين والمراقبة (المنفذ 1PL)
•   └── واجهة RJ-Style: اتصال التشخيص المحلي للشاشة المحمولة (HHM)

التطبيقات المستهدفة وتكامل النظام

يتم دمج IC697BEM734 بشكل أساسي في الأنظمة الصناعية التالية:

• توليد الطاقة وتوزيعها: مراقبة دوائر الفصل عن بعد وقياس عن بعد للمفاتيح الكهربائية عبر كتل IC660.
• معالجة المعادن القديمة: تنسيق منطق مطاحن الدرفلة عالية السرعة وتسلسلات القيادة المتزامنة.
• محطات المعالجة الكيميائية: إدارة كتل المنطق ذات القفل البيني للسلامة البعيدة مفصولة بمسافات طويلة تصل إلى 7500 قدم.
• منشآت معالجة المياه: تكوينات قياس عن بعد موزعة تمتد على تخطيطات محطات ضخ واسعة.

قدرات التشخيص

يمكن الوصول إلى تشخيصات الأجهزة على الفور عبر ثلاثة مؤشرات LED عالية الوضوح على لوحة الواجهة الأمامية:

• MODULE OK (مؤشر LED العلوي): يشير الإضاءة إلى أن اللوحة أكملت اختبارات التشغيل الذاتي بنجاح وأن عمليات المعالج الداخلية سليمة.
• I/O ENABLED (مؤشر LED الأوسط): يشير إلى أن وحدة تحكم الناقل تقوم بمسح عقد Genius I/O المحلية/البعيدة وترجمة جداول الإخراج بنشاط.
• BUS ACTIVE (مؤشر LED السفلي): يشير إلى نجاح إرسال الحزمة على خط الشبكة المادي. يشير وميض أو حالة مظلمة إلى موظفي الصيانة بوجود أعطال محتملة في الدرع المادي أو عدم تطابق في المعاوقة.

اللوجستيات والشحن العالمي وشروط الضمان

• ضمان على الأجهزة لمدة 12 شهرًا: يغطي Global PLC Spare HUB هذا المكون الصناعي بضمان استبدال كامل لمدة 12 شهرًا ضد أعطال المكونات.
• عملية إرسال سريعة: تخضع جميع الوحدات القديمة لفحوصات صارمة قبل الشحن ويتم تعبئتها بأمان لمنع الكهرباء الساكنة.
• دعم البريد السريع العالمي: نقوم بتسريع جميع الشحنات باستخدام شركات النقل ذات الأولوية القصوى: **FedEx** و **UPS** و **DHL** لضمان الحد الأدنى من وقت توقف النظام.

الأسئلة الشائعة الفنية الاحترافية ودليل الشراء

س1: لماذا تفشل الوحدة الجديدة المثبتة في اختبارها الذاتي مع بقاء مؤشر LED "MODULE OK" مطفأً؟

تشير هذه المشكلة عادةً إلى تعارض في العناوين أو مشكلة نقص طاقة اللوحة الخلفية. تأكد من أن قراءة جهد الفتحة 5.0 فولت تيار مستمر بالضبط تحت الحمل. إذا كان لديك العديد من الوحدات عالية السحب في نفس الرف، فقد تتجاوز حدود التيار الخاصة بالمزود. تحقق من أن عنوان الناقل التسلسلي الفريد للوحدة غير مكرر؛ العنوان الافتراضي هو 31، ولا يمكن لأي جهاز آخر على الشبكة مشاركة معرف العقدة هذا.

س2: كيف تقوم بتكوين معدل الباود على الوحدة عند التشغيل بدون محطة برمجة MS-DOS قديمة؟

بينما كانت البرمجة الأصلية تتم من خلال برنامج Logicmaster 90 المستند إلى MS-DOS، يمكن لمحطات الهندسة الحديثة التي تعمل ببرنامج Proficy Machine Edition (PME) تكوين الوحدة مباشرة. في PME، انتقل إلى شجرة تكوين الأجهزة تحت رف Series 90-70، وحدد الفتحة التي تحتوي على الوحدة، وقم بتغيير إعدادات معدل الباود (38.4K، 76.8K، 153.6K قياسي، أو 153.6K موسع) في مفتش خصائص الأجهزة قبل تنزيل التكوين.

س3: ما هي أفضل إرشادات الممارسات لتدريع كابل الشبكة المادي المتصل بالطرف 3PL؟

يستخدم ناقل Genius كابلًا مجدولًا واحدًا محميًا ومتسلسلًا. يجب أن يمتد الدرع باستمرار عبر الشبكة ويتم ربطه بتأريض أرضي واحد عالي الجودة في نقطة واحدة فقط - ويفضل أن يكون عند الطرف الرئيسي لوحدة تحكم الناقل. يؤدي تأريض الدرع في نقاط متعددة إلى إنشاء تيارات حلقة أرضية تؤدي إلى جهد ضوضاء النمط المشترك، مما يؤدي إلى تلف حزم البيانات التسلسلية.

س4: هل يمكن لهذه الوحدة أن تعمل جنبًا إلى جنب مع وحدات وحدة المعالجة المركزية من سلسلة 90-70 الأحدث، أم أنها تتطلب برامج ثابتة قديمة؟

تتوافق الوحدة مع جميع وحدات وحدة المعالجة المركزية من سلسلة 90-70، ولكن يتطلب نقل التشخيص الأمثل وتكامل مسح وحدة المعالجة المركزية أن تكون البرامج الثابتة لوحدة المعالجة المركزية من الإصدار 5.0 أو أعلى. إذا كنت تقوم بتحديث الأنظمة القديمة، فراجع دائمًا إصدار البرامج الثابتة لوحدة المعالجة المركزية أولاً لمنع مشكلات التوافق مع سجلات اتصال اللوحة الخلفية.

س5: ما هي المعايير الحاسمة التي يجب تقييمها عند شراء وحدة مجددة أو فائضة؟

اطلب دائمًا حرف مراجعة الأجهزة (على سبيل المثال، IC697BEM734-K أو أحدث). تتميز المراجعات اللاحقة بمكونات سطحية محسّنة تتعامل مع الدورات الحرارية الداخلية بشكل أفضل من الإصدارات القديمة. بالإضافة إلى ذلك، تحقق من أن الوحدة تتضمن كلا من كتلتين طرفيتين 1PL و 3PL، حيث غالبًا ما تُفقد هذه الأطراف القابلة للإزالة أثناء إخراج الخدمة ويصعب الحصول عليها بشكل منفصل.
