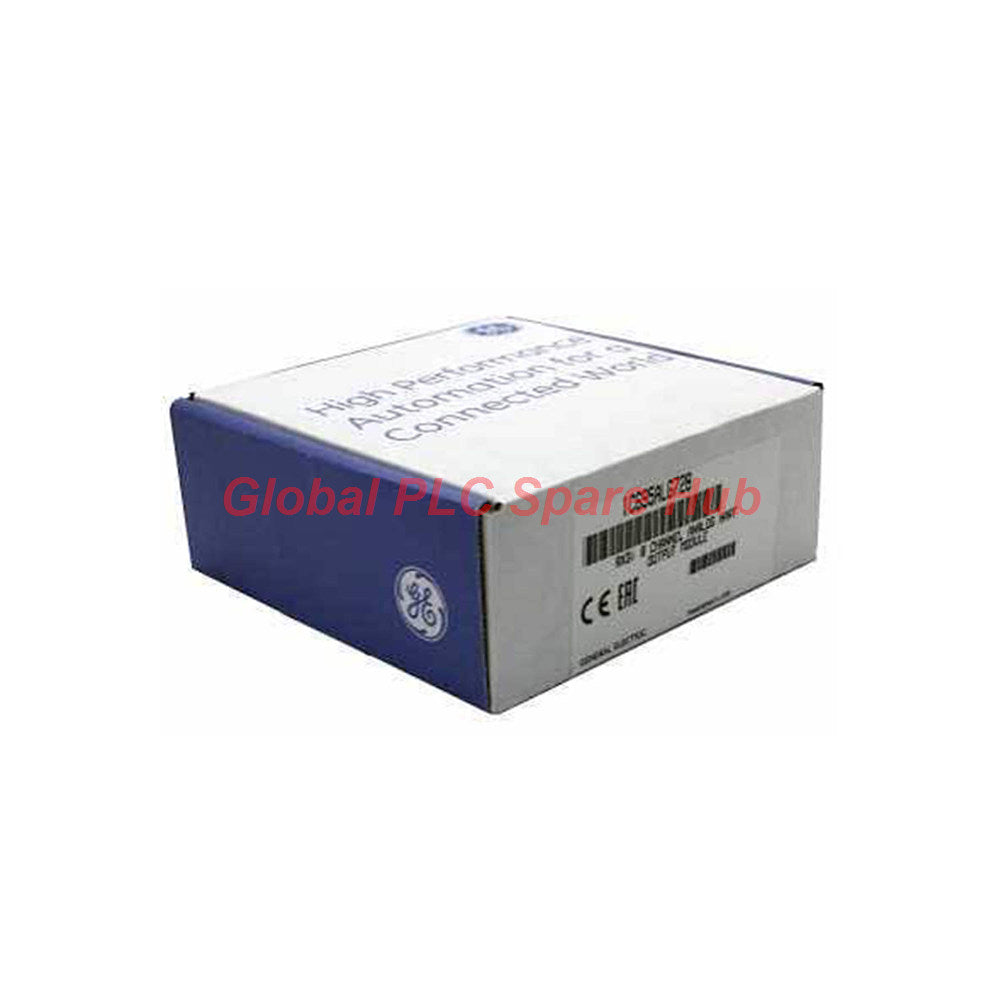

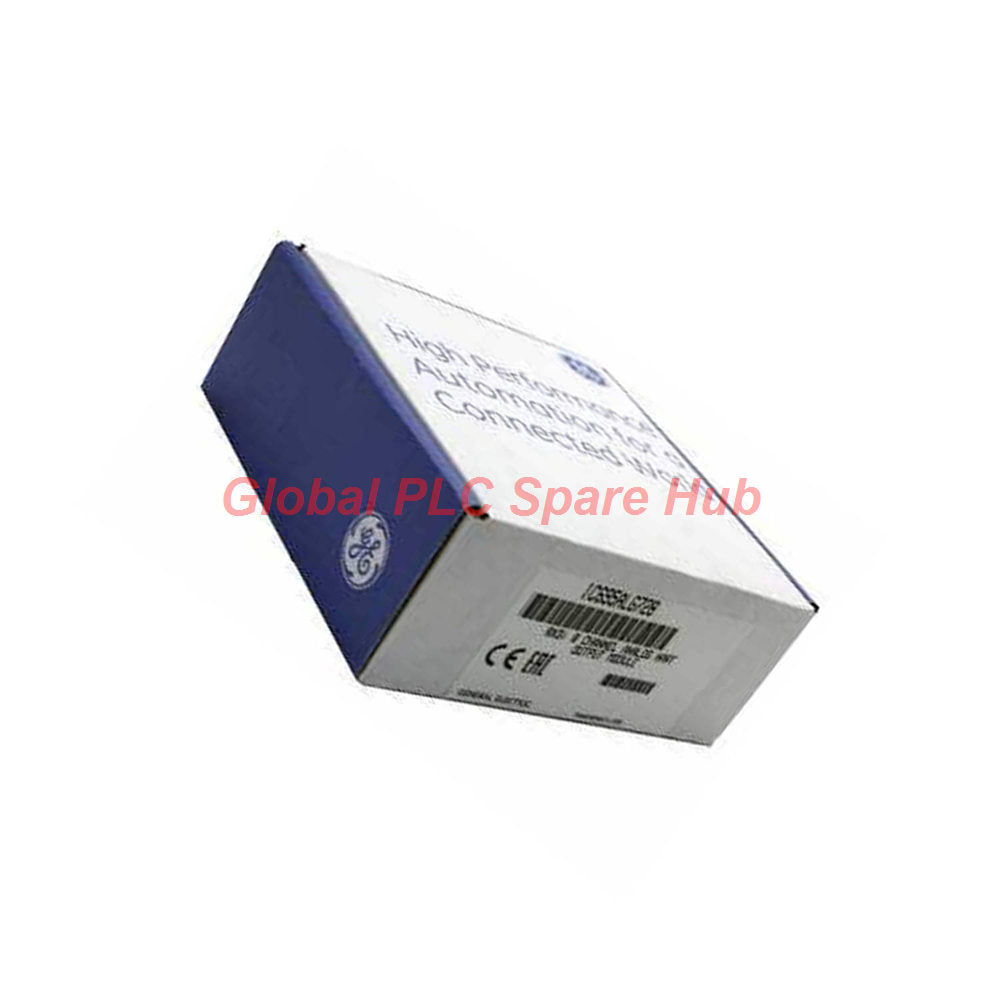

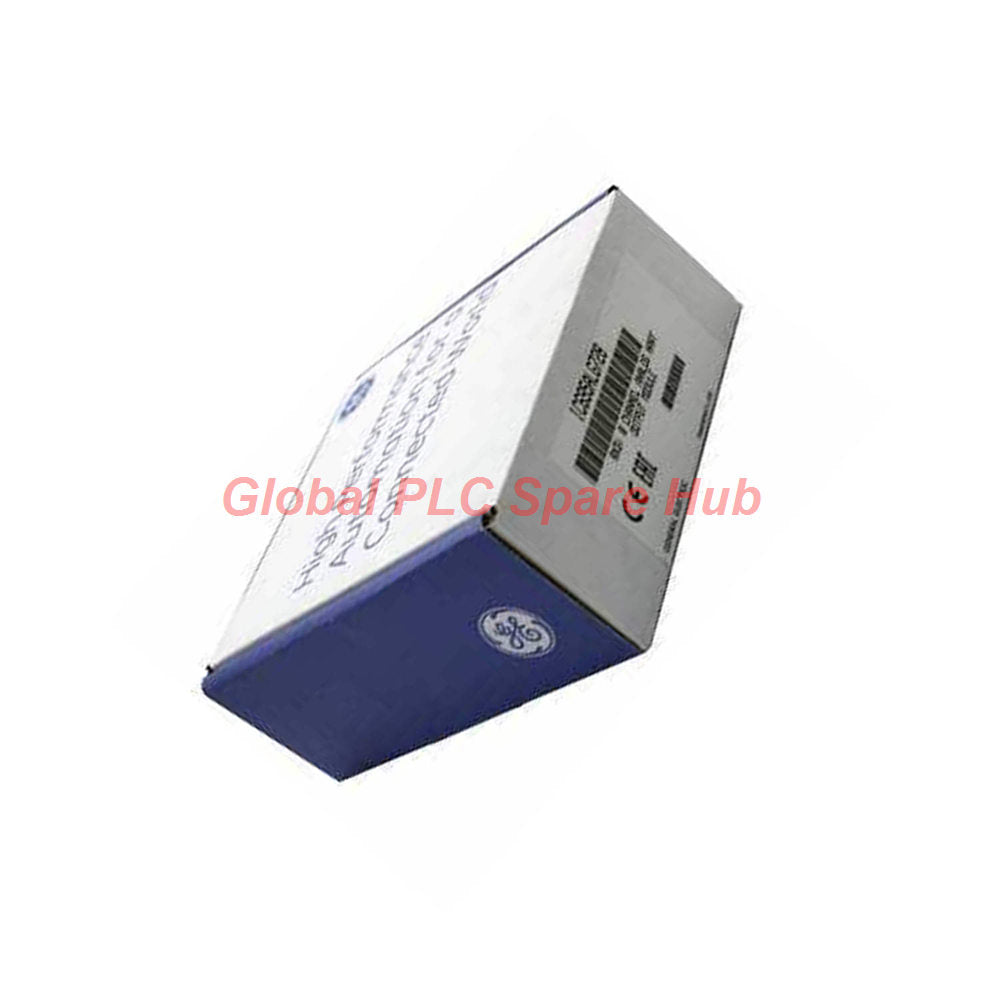

IC695ALG728 وحدة إدخال/إخراج تناظرية HART من PACSystems RX3i | جي فانوك

مصفوفة المواصفات الفنية

تُعد IC695ALG728 وحدة إخراج تناظري عالية الأداء وغير معزولة بثماني قنوات، مصممة لمنصة PACSystems RX3i. تتميز هذه الوحدة المتقدمة، المصنعة من قبل شركة Emerson Automation (المعروفة سابقًا باسم GE Intelligent Platforms)، بقدرات HART (Highway Addressable Remote Transducer) الإصدار 5.0 عبر قنوات الإخراج الخاصة بها، مدعومة باثنين من المودمات المدمجة المخصصة لـ HART.

نظرة Global PLC Spare HUB

يُعد IC695ALG728 خيارًا ممتازًا للمصانع التي تتطلب تحكمًا دقيقًا في الحلقة المغلقة إلى جانب إدارة الأصول العميقة. في الصناعات التحويلية، يُعد تهيئة الأجهزة الميدانية الذكية مباشرةً من غرفة التحكم توفيرًا هائلاً في التكاليف التشغيلية. نظرًا لأن هذه الوحدة تحتوي على جهازي مودم HART مدمجين (يوجه كل مودم أربع قنوات)، فإنها تمرر أوامر التكوين والتشخيص الرقمية مباشرةً عبر الحلقة الحالية القياسية 4-20 مللي أمبير دون مقاطعة متغيرات التحكم التناظرية.

ومع ذلك، عند دمج هذه الوحدة في رف PACSystems الخاص بك، انتبه جيدًا لميزانية طاقة اللوحة الخلفية ومعدلات التحديث. عند تمكين HART، ينخفض معدل التحديث التناظري الكلي من 8 مللي ثانية إلى 16 مللي ثانية عبر جميع القنوات الثمانية بسبب تعديلات الحزمة الرقمية. إذا كانت حلقتك تتطلب أوقات استجابة أقل من 10 مللي ثانية (مثل صمامات تجاوز التوربينات سريعة المفعول)، فقد تحتاج إلى تعطيل مسح HART على تلك القنوات الحساسة للحفاظ على سرعة التحديث الأصلية البالغة 8 مللي ثانية.

التطبيقات المستهدفة وتكامل النظام

تُعد IC695ALG728 مناسبة جدًا لحلقات المعالجة التي تستخدم المحركات الميدانية الذكية:

• مُحددات موضع صمام التحكم: تعديل مُحددات الموضع الذكية (مثل Fisher FIELDVUE) أثناء استعلام التشخيصات الداخلية، وملاحظات حركة الجذع، وحالات معايرة الجهاز.
• محركات التردد المتغير (VFDs): توفير إشارات مرجعية دقيقة للسرعة أثناء مراقبة معلمات المحرك عبر HART.
• مضخات الجر والقياس: التحكم في معدلات تغذية المواد الكيميائية بتنظيم تيار دقيق يصل إلى 15.6 بت من الدقة.
• مخمدات هواء الاحتراق: توفير مدخلات جهد ثنائية القطب (من -10 فولت إلى +10 فولت) للمحركات الإلكترونية سريعة المفعول.

قدرات التشخيص المتقدمة

تتميز IC695ALG728 بآليات تشخيص واسعة النطاق مدمجة في اللوحة يتم الإبلاغ عنها مباشرةً إلى جداول أخطاء وحدة المعالجة المركزية RX3i:

• اكتشاف الحلقة المفتوحة: تشير فورًا إلى سلك مقطوع أو دائرة مفتوحة عند التشغيل في وضع 4-20 مللي أمبير، مما يمنع وحدة التحكم من تشغيل قناة ميتة.
• حماية الجهد الناتج: تتميز بحماية من الدائرة القصيرة وتتحمل جهودًا خلفية خارجية تصل إلى -30 فولت لمدة 60 ثانية و +30 فولت لمدة ساعة واحدة في وضع التيار.
• حدود الإنذار والتثبيت: يمكن تعيين إنذارات منخفضة وعالية، بالإضافة إلى حدود تثبيت أقل من النطاق وأعلى من النطاق، لكل قناة في Machine Edition لمنع متغيرات العملية خارج الحدود.

الخدمات اللوجستية، الشحن العالمي وشروط الضمان

• ضمان لمدة 12 شهرًا على الأجهزة: يغطي Global PLC Spare HUB هذه الوحدة بضمان استبدال كامل لمدة 12 شهرًا ضد فشل المكونات.
• عملية إرسال سريعة: تخضع جميع الوحدات لاختبارات صارمة ويتم تعبئتها بأمان في دروع ESD مضادة للكهرباء الساكنة قبل الإرسال.
• دعم البريد السريع العالمي: نُسرع جميع الشحنات باستخدام شركات النقل ذات الأولوية القصوى: **FedEx** و **UPS** و **DHL** لضمان الحد الأدنى من وقت التوقف عن العمل للنظام.

الأسئلة الشائعة الفنية الاحترافية ودليل الشراء

س1: لماذا تفشل وحدة IC695ALG728 التناظرية في التشغيل عندما يكون مصدر الطاقة لرف RX3i نشطًا بالكامل؟

على عكس I/O القياسي منخفض الطاقة، لا يمكن لـ IC695ALG728 العمل فقط على طاقة اللوحة الخلفية. تتطلب مصدر طاقة خارجي يوفره المستخدم متصلًا بكتلة الأطراف، مصنّفًا من 19.2 إلى 30.0 VDC (24 فولت اسمي) قادرًا على توفير 250 مللي أمبير على الأقل. بدون طاقة الحلقة الخارجية 24 فولت هذه، تظل الدوائر التناظرية غير نشطة وسيتم إنشاء خطأ في الوحدة في سجل وحدة التحكم المركزية.

س2: كيف توزع مودمات HART المدمجة الاتصالات بين القنوات، وكيف يؤثر ذلك على أوقات الاستقصاء؟

تقوم الوحدة بتوجيه القنوات من 1 إلى 4 عبر مودم HART الأول، والقنوات من 5 إلى 8 عبر المودم الثاني. نظرًا لأن القنوات تتشارك في مودم في مجموعات من أربع قنوات، يتم استقصاء الاتصال الرقمي بالتسلسل. إذا كان لديك أجهزة HART نشطة على جميع القنوات الثماني، فسيستغرق الأمر حوالي ثانيتين لتحديث جميع المعلمات الرقمية عبر الشبكة. إذا كانت السرعة أمرًا بالغ الأهمية، فقم بتقييد تكوين HART على عدد أقل من القنوات.

س3: هل يمكنني تكوين القنوات على نفس الوحدة بمزيج من مخرجات التيار ومخرجات الجهد؟

نعم. كل قناة على IC695ALG728 قابلة للتكوين فرديًا عبر البرامج. يمكنك تكوين القناة 1 للتحكم في التيار من 4-20 مللي أمبير، والقناة 2 للتحكم في الجهد ثنائي القطب من -10 إلى +10 فولت، والقناة 3 للتحكم في الجهد أحادي القطب من 0-10 فولت دون أي وصلات. يتم كل التكوين عبر إعدادات تكوين أجهزة PACSystems Machine Edition.

س4: كيف يؤثر نقص العزل بين القنوات على تصميم أسلاك المجال الخاص بي؟

تتميز IC695ALG728 بعزل بصري بين أطراف جانب المجال واللوحة الخلفية لـ PLC (مُصنّف عند 2550 VDC لمدة ثانية واحدة)، ولكن قنوات الإخراج الثماني غير معزولة عن بعضها البعض. تشترك في أرضي مشترك. إذا كانت المحركات الميدانية تعمل على نقاط أرضية مرجعية مختلفة، فيجب عليك استخدام عوازل إشارة تناظرية خارجية لمنع تيارات الحلقة الأرضية من تشويه المخرجات التناظرية.

س5: عند شراء هذه البطاقة لرف GE Fanuc موجود، هل هناك اختلافات في التوافق بين البطاقات التي تحمل علامة GE وتلك التي تحمل علامة Emerson؟

لا، إنها متطابقة تمامًا من حيث الشكل والملاءمة والوظائف. استحوذت Emerson على قسم GE Intelligent Platforms وأعادت تسمية خط PACSystems RX3i. يظل رقم الكتالوج IC695ALG728 مطابقًا. عند الشراء، تحقق من حرف مراجعة الجهاز (اللاحقة) وإصدار البرامج الثابتة؛ تقدم الإصدارات الأحدث مناعة محسّنة للضوضاء وتكاملًا أكثر سلاسة مع PACSystems Machine Edition الإصدار 9.5 أو الأحدث.
