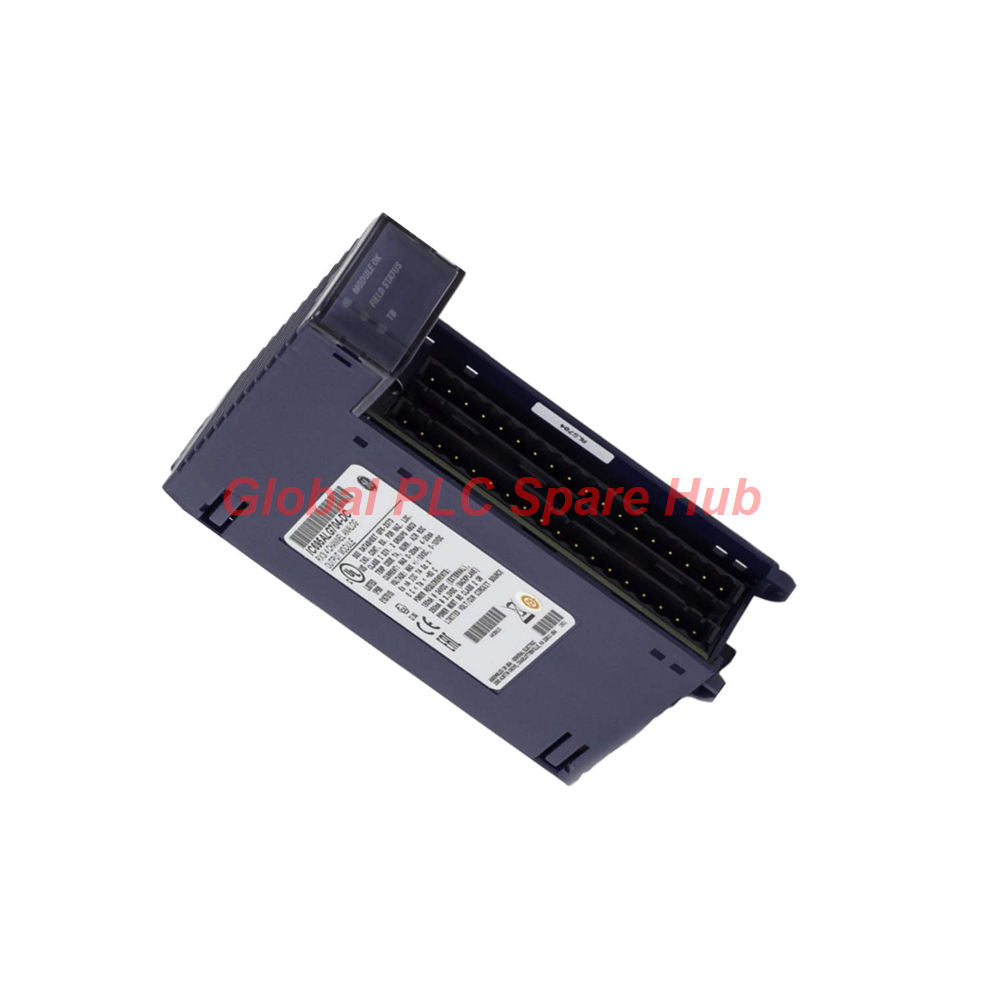

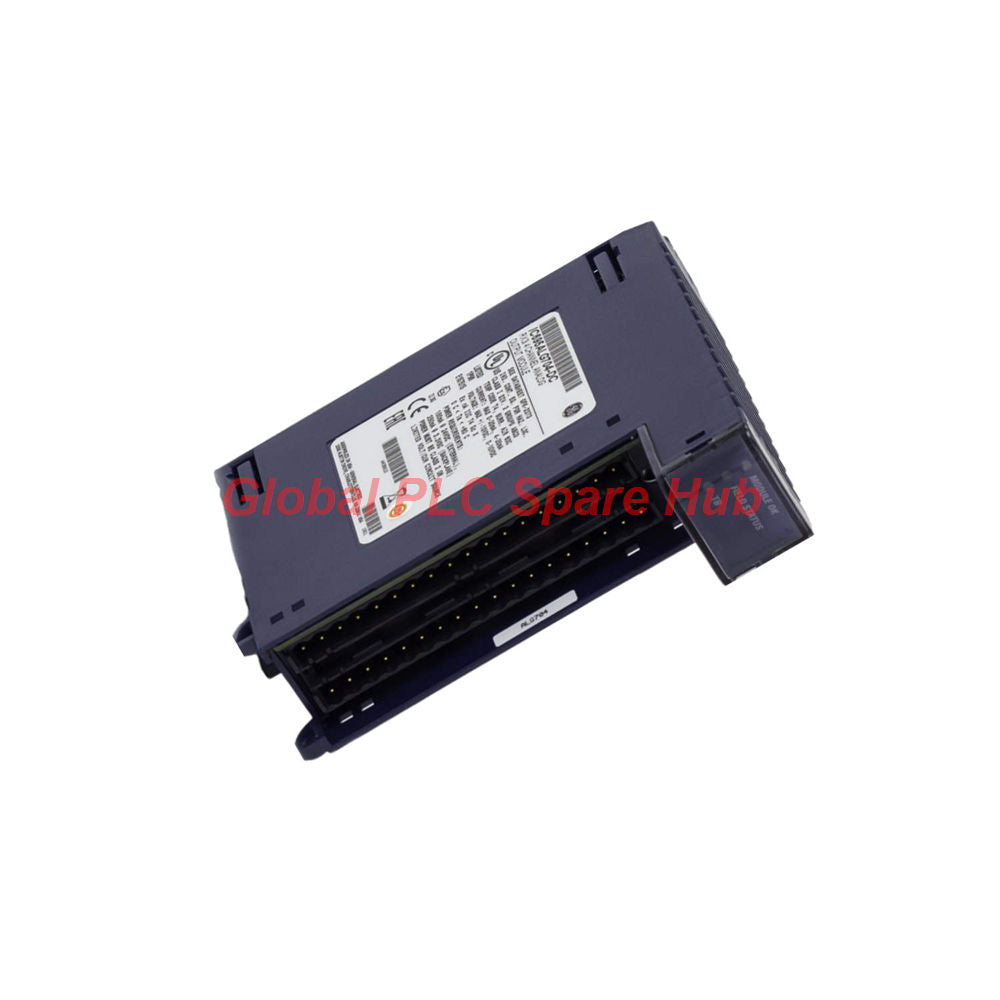

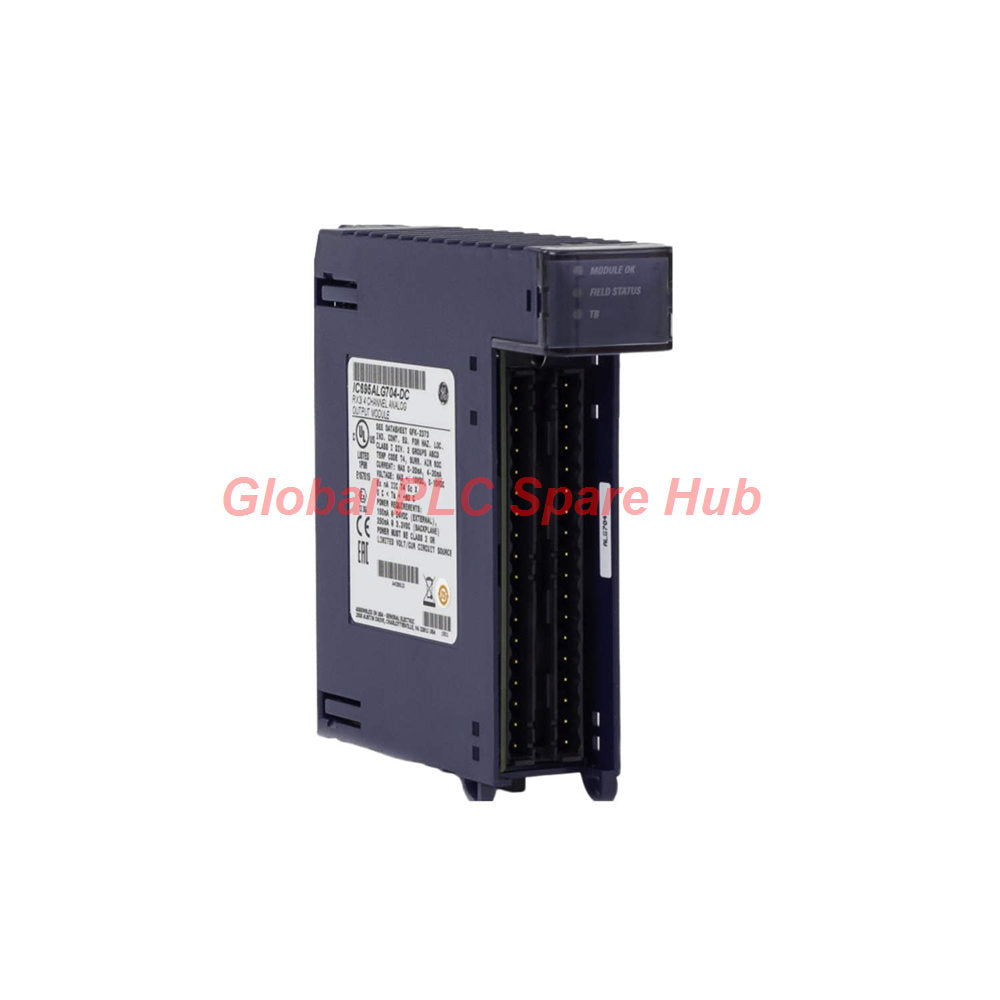

وحدة الإخراج التماثلي Emerson GE PACSystem RX3i IC695ALG704
Manufacturer: GE Fanuc
Product No.: IC695ALG704
Condition： متوفر بالمخزون
Product Type: وحدة إخراج تناظري
Product Origin: USA
Payment: T/T, Western Union
Weight: 230g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
الملف الفني لـ Emerson GE IC695ALG704
وحدة Emerson Automation IC695ALG704 (التي كانت تُصنّع سابقًا بواسطة GE Intelligent Platforms) هي وحدة إخراج تناظري عالية الدقة وذات فتحة واحدة مصممة لمنصة التحكم PACSystem RX3i. توفر هذه الوحدة أربع قنوات إخراج غير معزولة، قابلة للتهيئة لجهد أو حلقات تيار على أساس كل قناة على حدة.
تحول هذه الوحدة سجلات PLC الرقمية إلى إشارات تناظرية (±10 Vdc، 0 إلى 10 Vdc، 0-20 mA، أو 4-20 mA) لقيادة المشغلات الميدانية. تتميز بمعدل تحديث سريع يبلغ 8 مللي ثانية وتستخدم تحويلاً عالي الدقة (يصل إلى 15.9 بت) لضمان تعديل سلس وخالي من التدرج. يتم توصيل الأسلاك الميدانية عبر كتل طرفية متوافقة من نوع الصندوق أو الزنبرك، بما في ذلك سلسلتي IC694TBB032 و IC694TBS032.
نظرة ثاقبة من Global PLC Spare HUB
تعتبر وحدة Emerson IC695ALG704 معيارًا صناعيًا لتكرار المتغيرات العملية وتنفيذ حلقات التحكم التعديلي. على عكس بطاقات التناظرية القديمة التي تتطلب وصلات وصلات يدوية، يتم تكوين هذه البطاقة بالكامل عبر برنامج Machine Edition. وهذا يلغي أخطاء المعايرة المادية أثناء النشر الميداني.
تم تجهيز الوحدة بشبكة حماية إخراج مخصصة تتحمل ظروف الجهد الزائد المستمر حتى 30 فولت تيار مستمر. تتعامل مع تنسيقات بيانات النقطة العائمة 32 بت والأعداد الصحيحة المقيّدة 16 بت، مما يسمح للمبرمجين بتجاوز كتل تحويل الرياضيات المعقدة في منطق وحدة تحكم PLC.
تفصيل التكوين (شجرة هيكل رقم الجزء)
يتم هيكلة الأجهزة والتكوين المعياري لـ IC695ALG704 أدناه:
-
IC695 — منصة وحدة اللوحة الخلفية عالية الأداء PACSystem RX3i
- ALG — تصنيف مجموعة وحدات الإدخال/الإخراج التناظرية
- 704 [هذا النموذج] — وحدة إخراج تناظرية غير معزولة 4 قنوات تدعم نطاقات الجهد والتيار
-
مجموعات الأسلاك المتوافقة (تُباع بشكل منفصل):
- IC694TBB032: كتلة طرفية قياسية من نوع الصندوق
- IC694TBB132: كتلة طرفية ممتدة من نوع الصندوق (توفر عمقًا إضافيًا لأسلاك تأريض الدرع)
- IC694TBS032: كتلة طرفية لمسية من نوع الزنبرك
- IC694TBS132: كتلة طرفية ممتدة من نوع الزنبرك
تطبيقات المعدات والنباتات المستهدفة
- صمامات التحكم الهوائية: تعديل المواضع المستمرة على رأس البخار وحلقات صمام مياه التغذية.
- محركات التردد المتغير (VFDs): إرسال إشارات مرجعية للسرعة والعزم مباشرة إلى أطراف المحرك عبر حلقات 4-20 مللي أمبير.
- مشغلات المخمدات والمصراعات: التحكم في هواء الاحتراق ومخمدات تدفق العادم في أنظمة غلايات الصناعية.
- شبكات توزيع الإشارة: توفير مخرجات عزل مجددة لتغذية مسجلات الرسم البياني الخارجية ومسجلات البيانات.
قدرات التشخيص وسلامة الإشارة
- معالجة التنبيه المتقدمة: تراقب وتلتقط الأخطاء التشغيلية الحرجة، وتبلغ عن انتهاكات المعلمات العالية-العالية والعالية والمنخفضة والمنخفضة-المنخفضة.
- حماية الأجهزة النشطة: توفر حماية قوية من الجهد الزائد تبلغ -30 فولت تيار مستمر لمدة تصل إلى 60 ثانية و +30 فولت تيار مستمر لمدة تصل إلى ساعة واحدة.
- روتينات المعايرة التلقائية: تقوم التشخيصات الخلفية المدمجة بضبط الانجراف الحراري للمكونات بشكل مستمر، مما يحافظ على دقة 0.15% من النطاق الكامل عند 25 درجة مئوية.
جدول المواصفات الفنية
| فئة المواصفات | المعلمات الفنية |
|---|---|
| العلامة التجارية / الشركة المصنعة | Emerson Automation (سابقًا GE Fanuc) |
| رقم الجزء الكامل | IC695ALG704 |
| منصة اللوحة الخلفية | لوحة خلفية PACSystem RX3i PCI العالمية |
