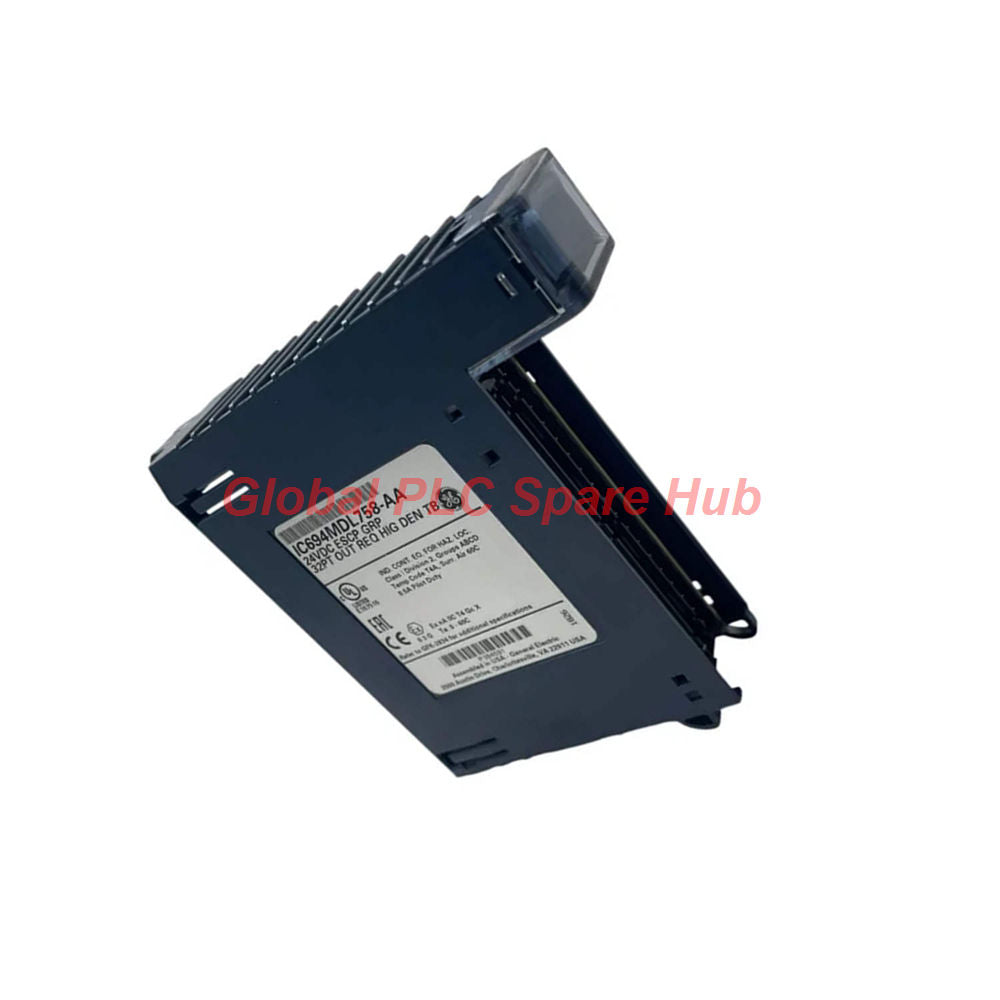

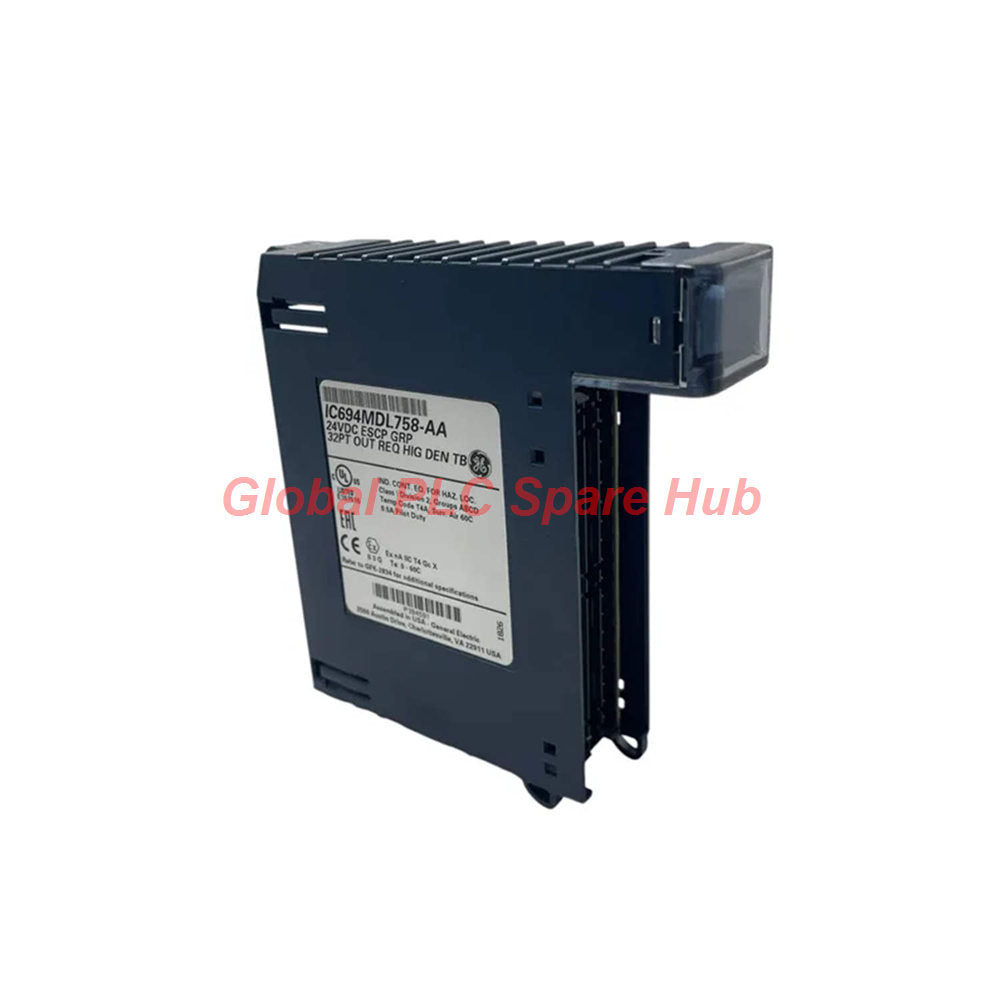

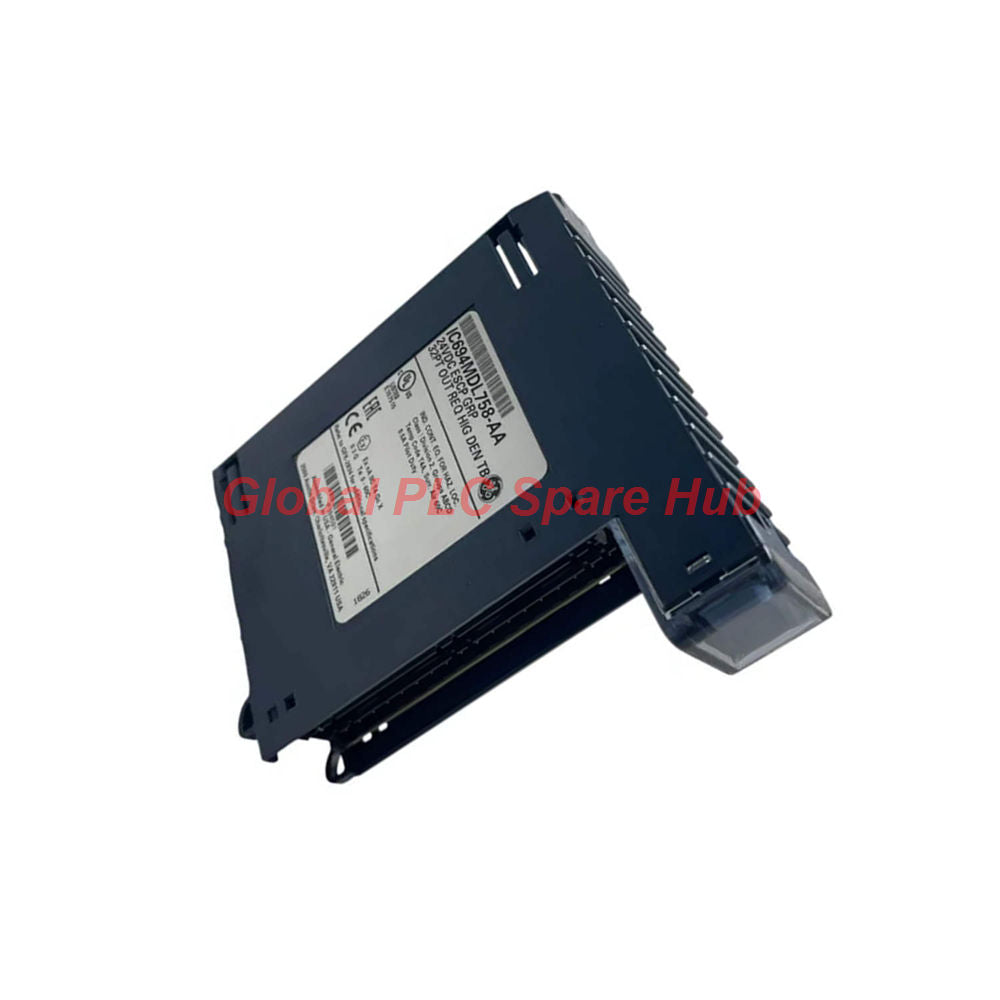

IC694MDL758 وحدة إخراج منفصلة GE Fanuc PacSystems RX3i

GE Fanuc IC694MDL758 الهندسة المعمارية التقنية وتكامل الأنظمة

يُعدّ GE Fanuc IC694MDL758 وحدة إخراج منفصلة عالية الكثافة من 32 نقطة مصممة حصريًا للوحات توصيل PLC من نوع PacSystems RX3i.

صُممت هذه الوحدة بهندسة تبديل منطق إيجابي (التغذية بالتيار)، وتوفر طاقة قيادة مباشرة للأحمال الميدانية عبر نطاق اسمي يتراوح من 12 إلى 24 فولت تيار مستمر (10.2 إلى 28.8 فولت تيار مستمر كحد أقصى للتشغيل).

تنقسم قنوات الإخراج الـ 32 إلى مجموعتين مستقلتين ومعزولتين كهربائيًا، تحتوي كل منهما على 16 قناة.

تتعامل كل مجموعة معزولة مع إجمالي حمل يصل إلى 8.0 أمبير، مما يوفر قدرة تغذية مستمرة تبلغ 0.5 أمبير لكل نقطة إخراج.

تستهلك دوائر المنطق الداخلية حدًا أقصى من التيار من لوحة التوصيل يبلغ 250 مللي أمبير عند 5 فولت تيار مستمر.

على عكس وحدات الإدخال/الإخراج العالمية 90-30، يتميز IC694MDL758 بتوافق أجهزة مخصص يقتصر على وحدات تحكم CPU من نوع RX3i PacSystems.

تتصل الأسلاك الميدانية بموصلات 36 طرفًا، وتدعم كتل طرفية عالية الكثافة من نوع الصندوق (IC694TBB032) أو نوع المشبك الزنبركي (IC694TBS032).

مصفوفة المعلمات التقنية

• العلامة التجارية للمصنع: GE Fanuc / Emerson Automation
• تحديد الجزء: IC694MDL758
• منصة النظام: سلسلة PacSystems RX3i
• نوع الوحدة: وحدة إخراج تغذية منفصلة ذات منطق إيجابي
• سعة الإخراج: 32 قناة تغذية منفصلة (مجموعتان معزولتان من 16)
• نطاق جهد التشغيل: 12/24 فولت تيار مستمر (10.2 فولت تيار مستمر إلى 28.8 فولت تيار مستمر كحد أقصى)
• تصنيف التيار المستمر: 0.5 أمبير لكل نقطة؛ 8.0 أمبير إجمالي لكل مجموعة
• تحمل التيار الاندفاعي الأقصى: 5.4 أمبير لمدة 10 مللي ثانية (دون تعثر)
• الحد الأقصى لتأخير التبديل: 0.5 مللي ثانية (وقت التشغيل / الإيقاف)
• سحب تيار اللوحة الخلفية: 250 مللي أمبير عند 5 فولت تيار مستمر اسمي
• تصنيفات العزل: عزل من نقطة إلى نقطة للمجموعات (500 فولت تيار متردد بين مجموعة القنوات/اللوحة الخلفية وبين المجموعات)
• التشخيص والإبلاغ عن الأعطال: حماية إلكترونية ضد الدائرة القصيرة (ESCP) وكشف فقدان طاقة المجال
• لوحة حالة LED: 35 مؤشر LED إجمالي (32 مؤشر حالة قناة، 2 مؤشر LED لعطل المجموعة، 1 مؤشر LED لحالة الوحدة OK)
• خيارات الكتلة الطرفية: IC694TBB032 (نوع الصندوق) أو IC694TBS032 (نوع الزنبرك)

المعدات المستهدفة وسيناريوهات التطبيق الميداني

يتفوق GE Fanuc IC694MDL758 في لوحات الأتمتة عالية الكثافة التي تتطلب أوقات استجابة سريعة ومقاومة صارمة للدائرة القصيرة.

• القيادة المباشرة لصمامات الملف اللولبي الهوائية بجهد 24 فولت تيار مستمر في معدات التعبئة والتغليف عالية السرعة.
• تشغيل ملفات الترحيل الوسيطة، ومصابيح الإشارة التجريبية، وأضواء برج الإنذار.
• التحكم في موصلات المحركات ذات التيار المستمر منخفضة الطاقة وملفات الملفات اللولبية الصناعية المتشابكة.
• خطوط التجميع الآلية التي تتطلب عزلًا فيزيائيًا صارمًا بين بنوك الإخراج المتجاورة.

إمكانيات تشخيص الأجهزة وحماية الأعطال

يتميز IC694MDL758 بحماية إلكترونية متكاملة ضد الدائرة القصيرة (ESCP) مدمجة في كل بنك إخراج من 16 نقطة.

عند حدوث حالة تيار زائد أو قصر مباشر على قناة ما، يتم تشغيل دائرة ESCP لعزل العطل.

تُنشئ الوحدة على الفور رسالة خطأ ESCP، وتنقل بيانات تشخيص مفصلة مباشرة إلى ذاكرة وحدة المعالجة المركزية RX3i.

تكشف دوائر مراقبة طاقة المجال المنفصلة عن فقدان مصدر طاقة الجانب الميداني داخل أي من المجموعتين بشكل مستقل.

يضيء مؤشران FLT مخصصان للإشارة إلى أعطال على مستوى المجموعة، بينما تكشف مؤشرات LED الخضراء الفردية للقنوات على الفور عن تغيرات الحالة الميدانية.

رؤى Global PLC Spare HUB

تظهر بيانات الهندسة الميدانية أن التغيرات العابرة في الخط الخارجي والارتداد الاستقرائي يتسببان في وقت تعطل كبير في مخرجات التيار المستمر القياسية.

أثناء تحديث ميداني في مصنع تعبئة المشروبات، تسببت الارتفاعات الحثية الراجعة من ملفات الملف اللولبي ذات دورة العمل العالية في احتراق مخرجات الترانزستور غير المحمية باستمرار.

أدى تركيب GE Fanuc IC694MDL758 إلى حل المشكلة بالكامل دون الحاجة إلى ترحيلات اعتراضية خارجية.

تتحمل البطاقة ارتفاعات تيار اندفاعي قصيرة تبلغ 5.4 أمبير لمدة تصل إلى 10 مللي ثانية، مما يسمح للأحمال السعوية والاستقرائية الثقيلة بالتشغيل بشكل نظيف.

علاوة على ذلك، تسمح آلية ESCP ذات الاستعادة الذاتية لأطقم الصيانة بإزالة الدوائر القصيرة في الأسلاك المادية وإعادة تعيين علامة تشخيص البنك تلقائيًا من خلال بيئة برمجة RX3i.

إرشادات الشراء والاختيار

• تحقق من سلسلة اللوحة الخلفية: يعمل IC694MDL758 بشكل صارم ضمن رفوف RX3i PacSystems ولا يمكن نقله إلى رفوف سلسلة 90-30 القديمة.
• احسب إجمالي الطلب على الطاقة: تأكد من أن مصدر طاقة الحلقة الخارجية 12/24 فولت تيار مستمر يستوعب 8.0 أمبير لكل مجموعة نشطة.
• اختر غلاف الطرفيات: اطلب كتل طرفية عالية الكثافة (IC694TBB032 أو IC694TBS032) بشكل منفصل لأنها لا تأتي مجمعة مع الوحدة الأساسية.
• التحقق من المنطق: تأكد من أن الأجهزة الميدانية تستخدم تحكمًا منطقيًا إيجابيًا (التغذية بالتيار) حيث يقوم التبديل بتوصيل الجهد الإيجابي بالحمل.

التعبئة، الضمان والخدمات اللوجستية السريعة

• مواصفات التعبئة: صندوق مصنع مختوم مضاد للكهرباء الساكنة مع غلاف واقي من الرغوة
• تأكيد الضمان: يشمل ضمان استبدال شامل لمدة 12 شهرًا بالكامل
• وقت معالجة الطلب: يتم الشحن من المخزون خلال 24 إلى 48 ساعة
• شركات الشحن اللوجستية العالمية: يتوفر الشحن الجوي السريع في جميع أنحاء العالم عبر FedEx وUPS وDHL

الأسئلة المتكررة (FAQ)

السؤال 1: هل يمكن تركيب وحدة IC694MDL758 داخل لوحة قاعدة توسعة قديمة من سلسلة 90-30؟

الجواب: لا، يستخدم IC694MDL758 هياكل إشارة لوحة خلفية خاصة بـ RX3i، مما يجعله متوافقًا حصريًا مع لوحات قاعدة ووحدات توسعة CPU من نوع PacSystems RX3i.

السؤال 2: كيف تتفاعل الوحدة عندما تواجه نقطة إخراج واحدة دائرة قصر مباشرة؟

الجواب: يتم تشغيل حماية ESCP المدمجة، مما يفصل تدفق التيار لحماية الأسلاك الميدانية بينما يرسل تقرير تشخيص إلكتروني مباشرة إلى جدول أعطال أجهزة CPU RX3i.

السؤال 3: هل طاقة التيار المستمر الخارجية للجانب الميداني إلزامية لتشغيل قنوات الإخراج؟

الجواب: نعم، تعمل طاقة اللوحة الخلفية بجهد 5 فولت تيار مستمر على مكونات المنطق الداخلية فقط؛ يتطلب تبديل الحمل الميداني توصيل طاقة خارجية بجهد 12/24 فولت تيار مستمر يوفره المستخدم لكل مجموعة معزولة مشتركة.

السؤال 4: ما هو الحد الأقصى لتيار الاندفاع الذي يمكن أن تتحمله قناة فردية في IC694MDL758 أثناء التشغيل؟

الجواب: تتحمل كل نقطة تيار اندفاعي يصل إلى 5.4 أمبير لمدة تصل إلى 10 مللي ثانية دون تفعيل حماية ESCP الداخلية.

السؤال 5: ما الفرق بين كتل الطرفيات IC694TBB032 وIC694TBS032 أثناء التثبيت الفيزيائي؟

الجواب: تتميز IC694TBB032 بأطراف لولبية تقليدية من نوع الصندوق لأسلاك الحلقة/المجرفة، بينما تستخدم IC694TBS032 أطراف المشبك الزنبركي لتوصيل الأسلاك بشكل أسرع دون الحاجة إلى شد يدوي للمسامير.
