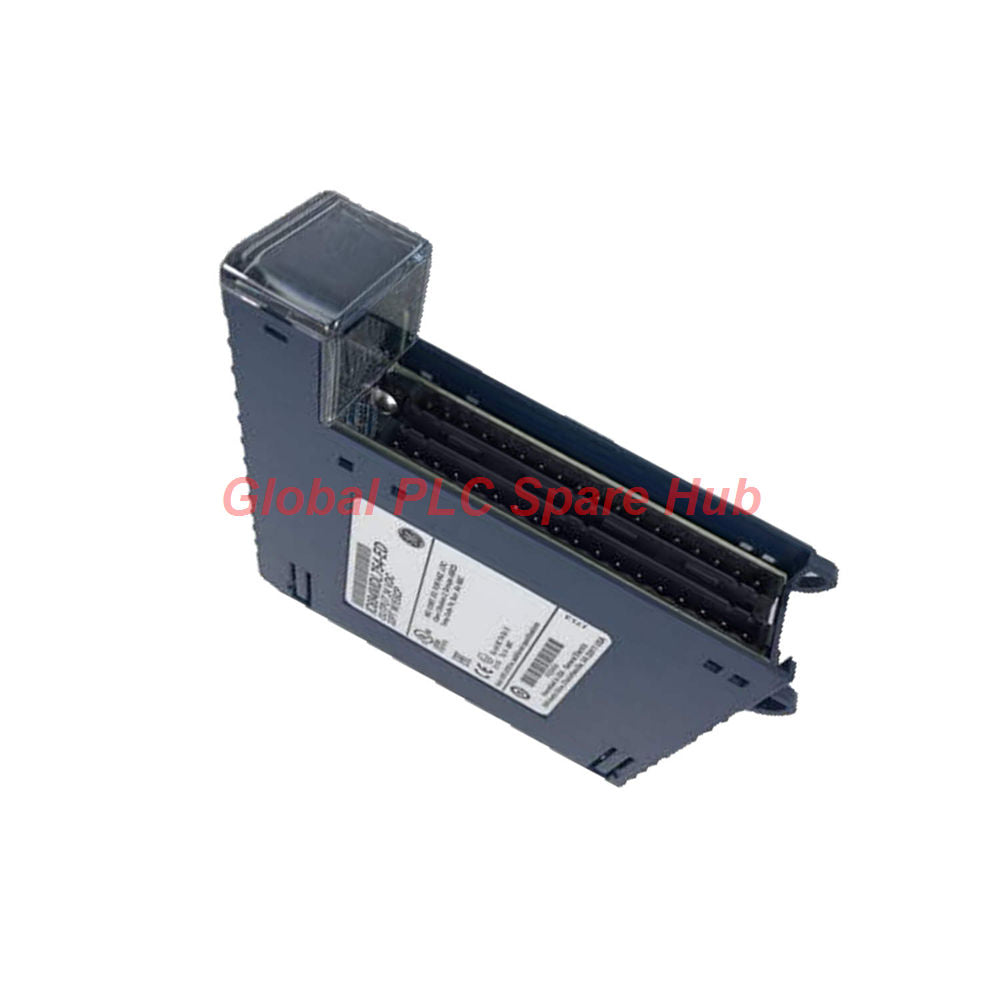

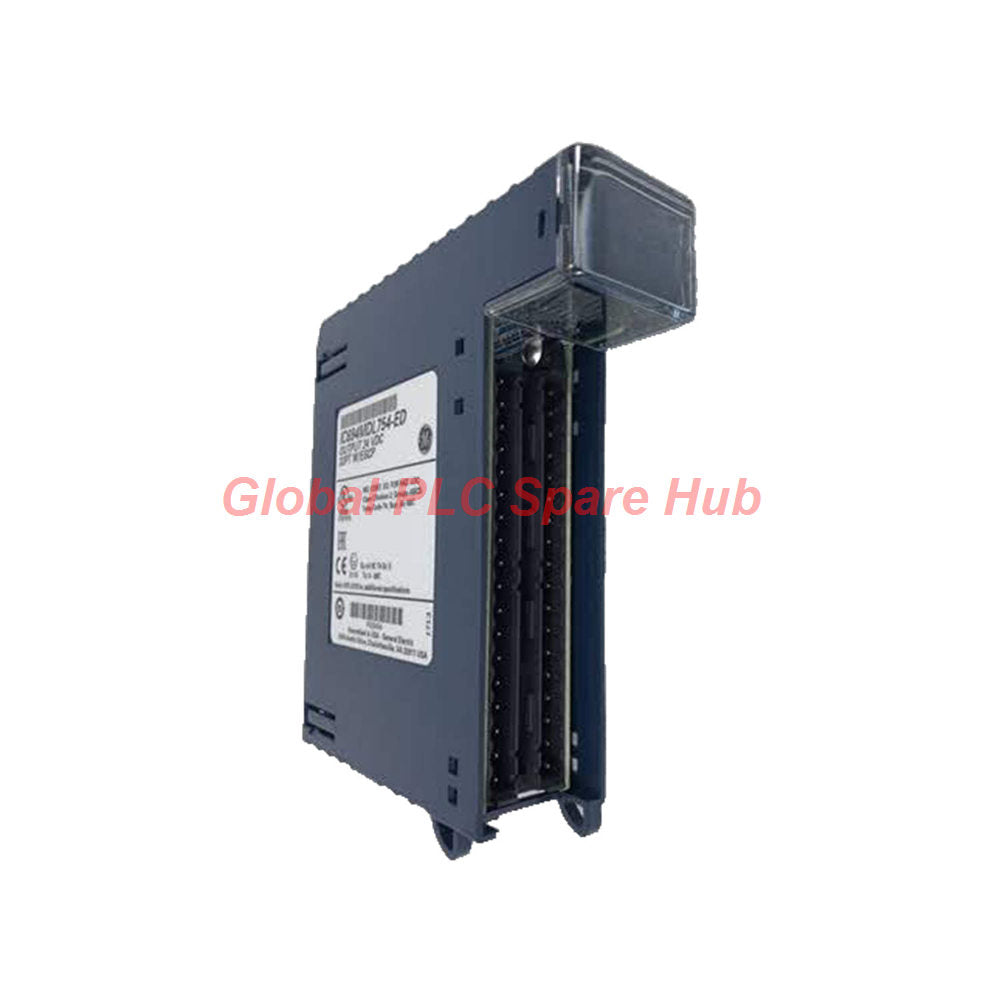

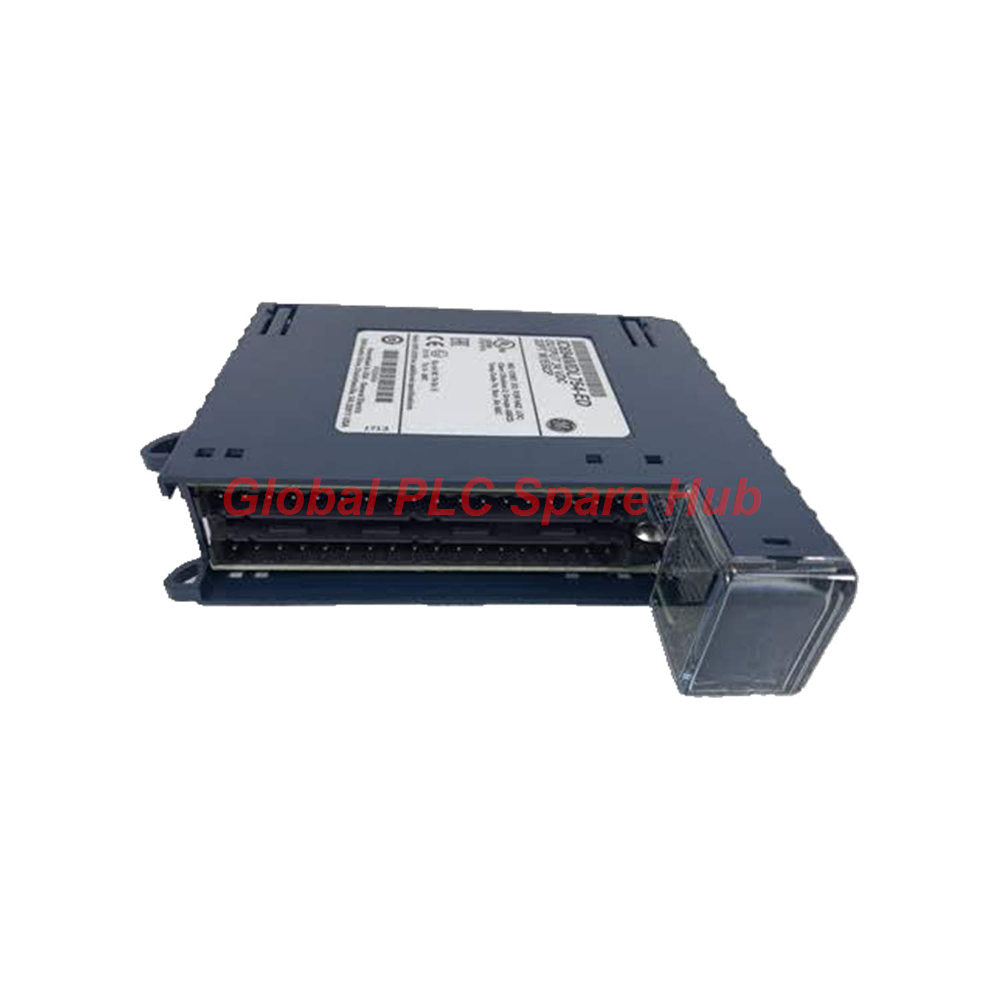

IC694MDL734 وحدة إخراج GE Fanuc RX3i بجهد 125 فولت تيار مستمر
Manufacturer: GE Fanuc
Product No.: IC694MDL734
Condition： متوفر بالمخزون
Product Type: وحدة الإخراج
Product Origin: USA
Payment: T/T, Western Union
Weight: 350g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
نظرة عامة على المنتج
يعد IC694MDL734 وحدة إخراج منفصلة متطورة صُممت بواسطة GE Fanuc ضمن بنية RX3i PacSystem عالية الأداء. تتميز هذه الوحدة المتعددة الاستخدامات بـ 6 قنوات معزولة قادرة على التعامل مع تكوينات المنطق الإيجابي والسلبي، وتوصل أوامر منطق PLC بأمان مع المحركات الميدانية الصعبة عبر نطاق واسع من جهد التشغيل DC.
توزيع التكوين والمواصفات الفنية
- العلامة التجارية: GE Fanuc
- رقم جزء الشركة المصنعة: IC694MDL734
- سلسلة المنتج: RX3i PacSystem
- نوع الوحدة: وحدة إخراج منفصلة (منطق موجب/سالب)
- عدد المخارج: 6 قنوات معزولة
- الجهد الاسمي: 125 فولت تيار مستمر
- نطاق جهد التشغيل: 10.8 إلى 150 فولت تيار مستمر
- تيار الإخراج: 1.0 أمبير لكل نقطة
- حد تيار البدء: 7 أمبير لكل 100 مللي ثانية عند دورة عمل 2%
- وقت استجابة التبديل: 5 إلى 7 مللي ثانية (تشغيل/إيقاف)
- سحب طاقة اللوحة الخلفية: 90 مللي أمبير كحد أقصى من ناقل 5 فولت تيار مستمر
- العزل الكهربائي: 250 فولت تيار متردد مستمر، 1500 فولت تيار متردد لمدة دقيقة واحدة (نقطة إلى نقطة ولوحة خلفية إلى أرضي)
- الحماية الداخلية: تصميم نقطة إلكتروني خالٍ من الصمامات
قائمة التعبئة والشروط التجارية
- وحدة إخراج IC694MDL734 PACSystems RX3i واحدة
- كتلة موصل قابلة للإزالة قابلة للتوصيل
- وثائق الامتثال من المصنع ودليل التثبيت
- الضمان: تغطية استبدال شاملة كاملة لمدة 12 شهرًا
- التسليم: تسليم عالمي سريع الأولوية عبر FedEx وUPS وDHL في غضون 24-48 ساعة
الآلات المستهدفة وسيناريوهات التطبيق
- صمامات الملف اللولبي الصناعية الثقيلة DC وحلقات التحكم بالمشغلات.
- شبكات لوحات الإشارة ومؤشرات الإنذار في مصانع التصنيع.
- هياكل تبديل طاقة التحكم DC المساعدة في المحطات الفرعية.
- أنظمة التشابك المنفصلة متعددة الجهد التي تتطلب منطق غرق ومصدر مرن.
القدرة التشخيصية
- مؤشرات LED فردية باللوحة الأمامية توفر تحققًا مرئيًا فوريًا لحالات الإخراج النشطة لكل قناة.
- تسمح مراقبة رابط اتصال اللوحة الخلفية لوحدة المعالجة المركزية RX3i بالإبلاغ عن أخطاء اللوحة الخلفية للرف على الفور.
- يحمي العزل البصري والكهربائي القوي منطق التحكم الداخلي من الانتقالات الميدانية عالية الجهد وحلقات التأريض.
رؤية Global PLC Spare HUB
عند نشر IC694MDL734 في تطبيقات تبديل DC عالية الحث، يجب على مهندسي الأجهزة تركيب صمامات ثنائية (ديودات) خارجية عبر الأحمال الحثية. نظرًا لعدم وجود صهر داخلي بالوحدة، فإن حماية دوائر 1 أمبير لكل نقطة بصمامات خارجية سريعة المفعول ذات تصنيف مناسب تمنع التلف الكارثي للمسارات أثناء دوائر القصر الميدانية الشديدة.
الأسئلة المتداولة
السؤال: هل يمكن لهذه الوحدة التعامل مع جهود التيار المتردد الميدانية بالنظر إلى نطاقها الواسع من التيار المستمر؟
الجواب: لا، الوحدة مصنفة ومصممة بدقة لتطبيقات الجهد المستمر التي تتراوح من 10.8 إلى 150 فولت تيار مستمر ولا يمكن استخدامها مع مصادر طاقة التيار المتردد.
السؤال: ما هي الاحتياطات الضرورية عند توصيل تكوينات المنطق المختلطة؟
الجواب: تأكد من فصل مراجع إمداد الطاقة المشتركة بشكل صحيح عبر البنوك المعزولة لمنع أعطال التأريض غير المقصودة في تخطيطات المنطق الإيجابي والسلبي المختلطة.
السؤال: كيف يؤثر عدم وجود صمامات مدمجة على تخطيط الصيانة؟
الجواب: يجب على الفنيين التأكد من تركيب صمامات حماية الحلقة الخارجية على التوالي مع كل نقطة إخراج للحماية من أعطال التيار الزائد.
السؤال: ما الذي يسبب خطأ في ميزانية طاقة اللوحة الخلفية لـ RX3i مع هذه الوحدة؟
الجواب: تجاوز إجمالي سعة ناقل 5 فولت تيار مستمر لإمداد الطاقة بالرف عن طريق تكديس وحدات متعددة عالية السحب دون إمداد طاقة إضافي يمكن أن يؤدي إلى أعطال في الطاقة.
السؤال: هل يمكن إدخال الوحدة في رف لوحة خلفية RX3i موصل بالكهرباء؟
الجواب: بينما تدعم أنظمة RX3i الإدخال السريع في تكوينات محددة، فإن الممارسة الهندسية القياسية تفرض إيقاف تشغيل الرف لمنع تقوس طرف الناقل.
دليل الشراء
- تحقق من أن جهود تشغيل المحركات الميدانية تقع بدقة ضمن نطاق 10.8 إلى 150 فولت تيار مستمر قبل الدمج.
- تأكد من سعة الفتحة المتاحة وتحميل مصدر طاقة اللوحة الخلفية 5 فولت تيار مستمر داخل تخطيط رف RX3i الحالي الخاص بك.
- اختر الشحن السريع عبر DHL أو FedEx للقضاء على تأخيرات المشروع خلال فترات التحول الحرجة للمصنع.
