IC694MDL645 PACSystems RX3i مدخل رقمي 24VDC

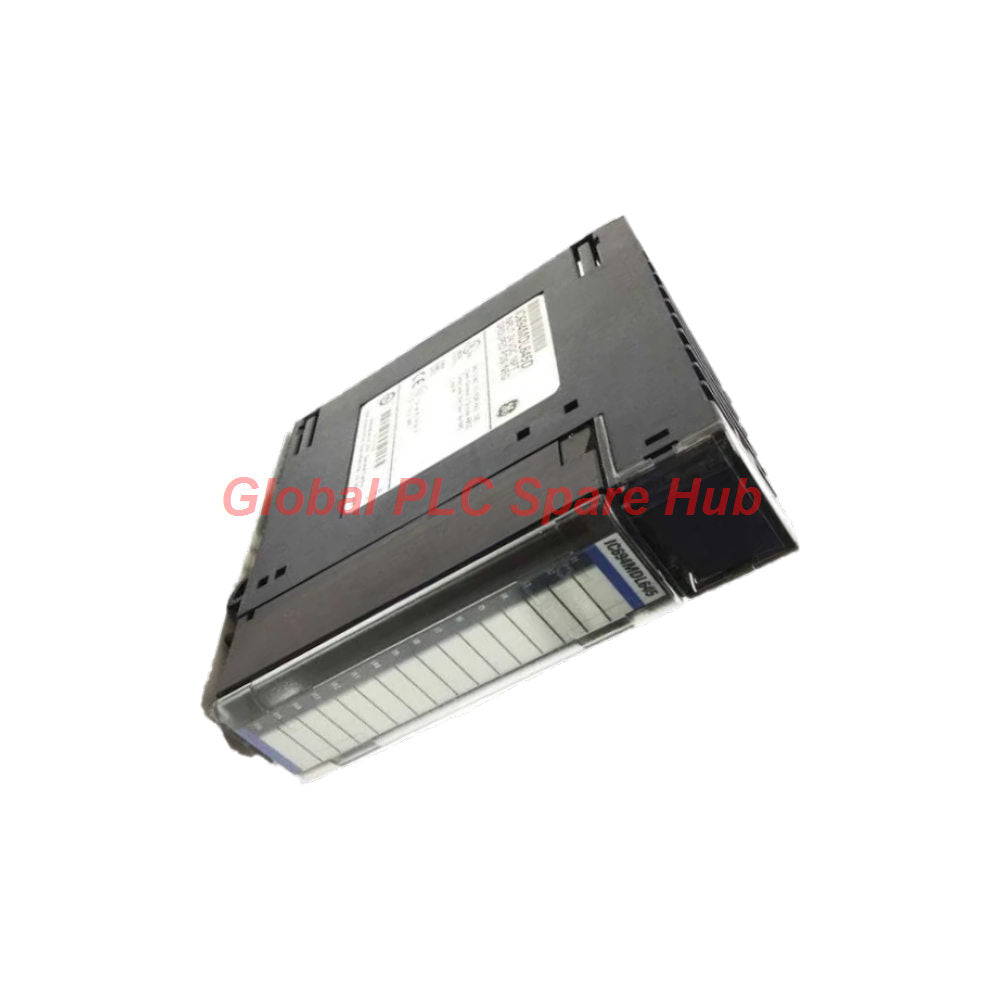

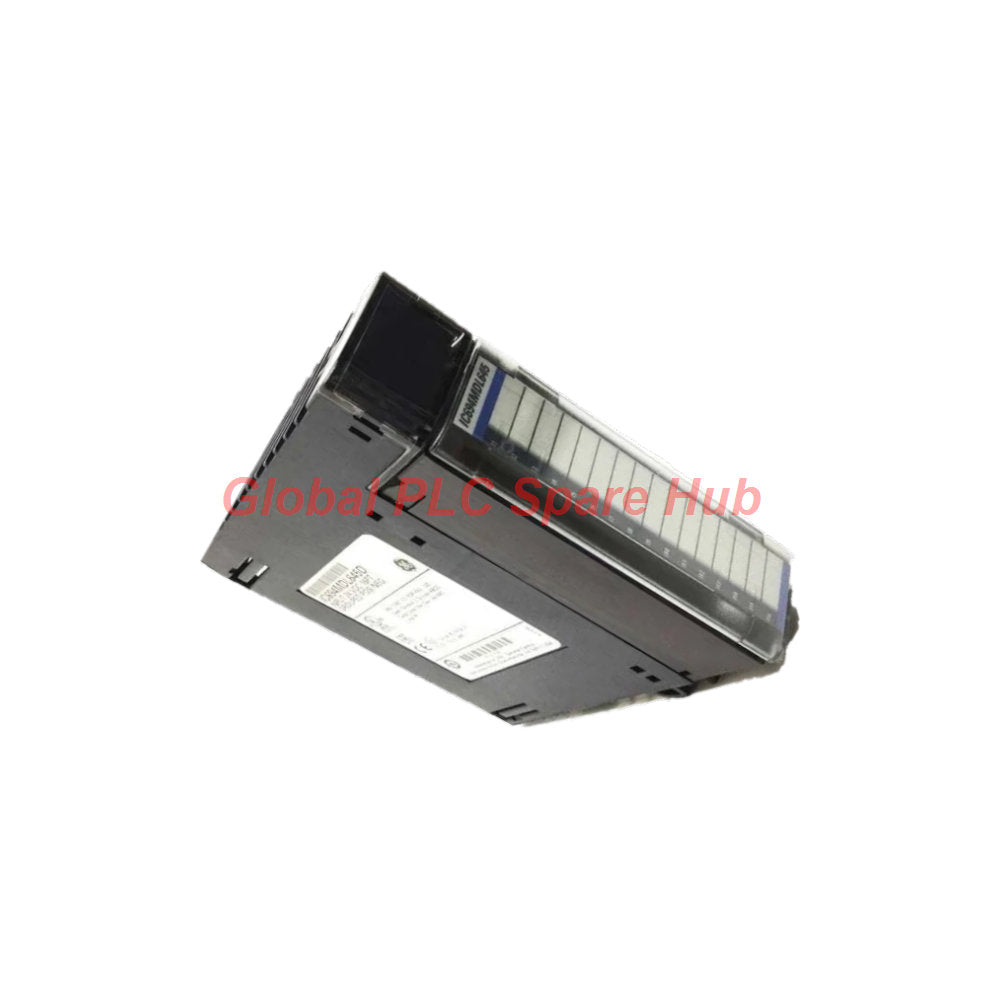

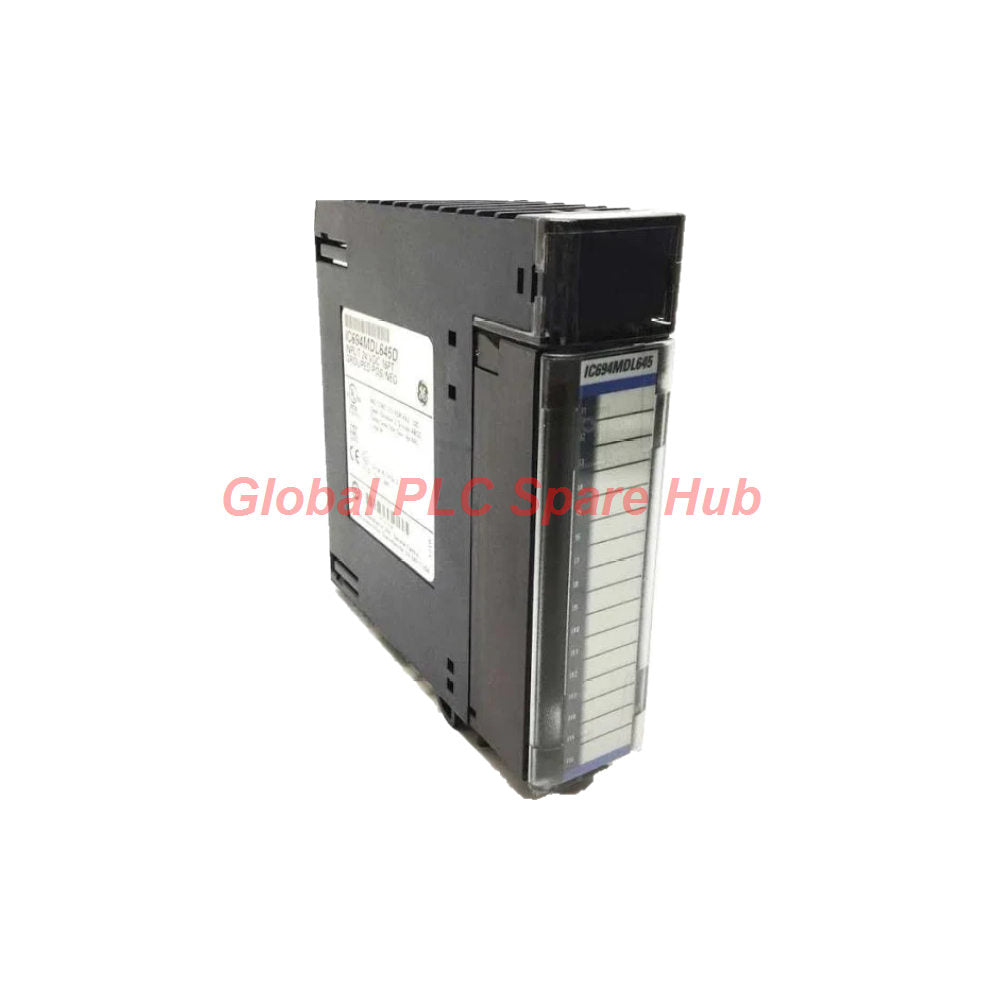

IC694MDL645 | وحدة إدخال رقمية تيار مستمر بـ 16 نقطة PACSystems RX3i

تُعد GE Fanuc IC694MDL645 وحدة إدخال منفصلة بـ 16 نقطة لمراقبة إشارات الحقل بجهد 24 فولت تيار مستمر في أنظمة التحكم الصناعية. وتدعم توصيل المنطق الموجب أو السالب، وتجمع جميع نقاط الإدخال الـ 16 حول طرف مشترك واحد.

بالنسبة لمهندسي التشغيل، تتمثل عوامل الاختيار الرئيسية في جهد إشارة الحقل، وعتبات تبديل الإدخال، وتوصيل الطرف المشترك، وبنية وحدة التحكم. وتساعد 16 مصباح LED أخضر للقنوات الفنيين على مقارنة حالة الإدخال الفعلية بالحالة التي ترصدها وحدة التحكم أثناء استكشاف الأخطاء وإصلاحها.

01 | بنية الإشارة وخصائص الإدخال

02 | كيفية استخدام المهندسين لإشارات الإدخال

اكتساب إشارات الحقل: تراقب الوحدة الحالات المنفصلة من أجهزة الحقل وتجعل تلك الحالات متاحة لتطبيق التحكم. وتشمل الإشارات النموذجية ملاحظات تشغيل المعدات، ومواقع مفاتيح الحد، وأوامر مفاتيح الضغط، وحالة التلامسات المساعدة.

توافق المنطق: يدعم توصيل المنطق الموجب أو السالب ترتيبات دوائر الحقل المختلفة. ويجب على المهندسين التحقق من الترتيب الفعلي للمصدر أو المصب، وقطبية الطرف المشترك، وتوصيلات إمداد الحقل قبل إمداد الدائرة بالطاقة.

الرؤية على مستوى القناة: لكل إدخال مصباح LED أخضر مطابق. ويساعد هذا المؤشر الفنيين على تحديد ما إذا كانت الوحدة ترصد إشارة حقل أثناء بدء التشغيل أو الصيانة أو عزل الأعطال.

اعتبارات زمن الاستجابة: تسرد البيانات المرفقة زمن استجابة نموذجي لحالة التشغيل يبلغ 7 مللي ثانية. للعد عالي السرعة أو التقاط النبضات أو أقفال التوقيت الدقيقة، تحقق من مواصفات توقيت الإدخال الكاملة ومتطلبات التطبيق قبل اختيار هذه الوحدة.

03 | سيناريوهات المعدات والتطبيقات النموذجية

• لوحات تحكم الآلات: قراءة مفاتيح الضغط، ومفاتيح الاختيار، وحدود الحركة، وتلامسات موضع الآلة.
• أنظمة التحكم في المحركات: مراقبة التلامسات المساعدة للموصلات، وملاحظات التشغيل، وإشارات السماح المحلية.
• معدات مناولة المواد: اكتساب مفاتيح حد ناقل الحركة، وإشارات موضع البوابة، وحالة محطة النقل.
• منصات العمليات: مراقبة حالات المعدات المنفصلة وملاحظات التلامس الجاف ضمن بنية تحكم قائمة على RX3i.
• ترقية معدات المنشأة: استبدال وحدة إدخال تالفة عندما تدعم الرفوف الحالية وتكوين وحدة التحكم والتوصيلات وإصدار الأجهزة عملية الاستبدال.

هذه أمثلة نموذجية للتطبيقات، وليست ضمانًا لملاءمتها لكل آلة. تحتاج الوظائف المتعلقة بالسلامة، واكتساب الإشارات عالية السرعة، والتطبيقات ذات المتطلبات الكهربائية الخاصة إلى تحقق هندسي منفصل.

04 | فحوصات التركيب والتشغيل

1. التحقق من الرف ووحدة التحكم: تأكيد موضع الوحدة وتكوين الرف وعائلة وحدة التحكم ومتطلبات البرامج الثابتة أو الأجهزة باستخدام دليل النظام المناسب.
2. عزل مصدر الطاقة: اتبع إجراءات إغلاق الطاقة والسلامة الكهربائية في المنشأة قبل إزالة الوحدة أو تركيبها.
3. فحص الطرف المشترك: تحديد الاتصال المشترك وتأكيد أن جميع دوائر الحقل تستخدم المرجع والقطبية المقصودين.
4. قياس جهد الحقل: تحقق من الإشارة عند أطراف الوحدة. تأكد من أن جهد التشغيل يصل إلى العتبة المحددة وأن جهد الإيقاف يقع ضمن نطاق حالة الإيقاف المحدد.
5. اختبار كل قناة: شغّل مفاتيح الحقل بشكل فردي وقارن بين الحالة الفعلية ومصباح LED للقناة وقيمة إدخال وحدة التحكم.
6. تأكيد ميزانية الطاقة: قم بتضمين حمل الوحدة على اللوحة الخلفية وأي طلب إمداد لأجهزة الحقل في حساب طاقة النظام.
7. تسجيل الخط الأساسي: وثّق تعيينات القنوات وتوصيلات الأطراف وحالات LED العادية وتشخيصات وحدة التحكم للصيانة المستقبلية.

05 | رؤية Global PLC Spare HUB

في استكشاف أخطاء الحقل وإصلاحها، يمكن أن ينشأ عطل الإدخال المنفصل من المستشعر أو التوصيلات أو المرجع المشترك أو جهد الإمداد أو اتصال الطرف أو الوحدة نفسها. قد يؤدي استبدال الوحدة قبل التحقق من هذه الظروف إلى بقاء العطل الأصلي دون حل.

• يبقى مصباح LED في حالة إيقاف: قس الإشارة مباشرة عند طرف الإدخال. تحقق من إمداد الحقل وحالة التلامس واستمرارية التوصيلات واتصال الطرف المشترك.
• يبقى مصباح LED في حالة تشغيل بشكل غير متوقع: تحقق من تيار التسرب أو التوصيلات المتقاطعة أو المرجع المشترك غير الصحيح أو جهاز حقل لم يُفتح بالكامل.
• يتغير مصباح LED ولكن قيمة PLC لا تتغير: راجع تكوين الإدخال/الإخراج لوحدة التحكم وعنونة القنوات والتعرف على الوحدة ومنطق التطبيق.
• تفشل عدة قنوات معًا: افحص المشترك المشترك وإمداد الحقل وموضع الموصلات وتوصيلات المجموعة قبل الاشتباه في فشل القنوات المتزامن.
• انتقالات إدخال متقطعة: سجل الجهد أثناء العطل وافحص الأطراف السائبة والضوضاء الكهربائية وظروف الإمداد غير المستقرة وارتداد التلامس.

ملاحظة هندسية: تحتوي المواصفات المرفقة على قيمة تيار إدخال تبلغ 7 مللي أمبير وعتبات تيار منفصلة لحالة التشغيل/الإيقاف. تأكد من تعريفاتها الدقيقة في دليل IC694MDL645 الرسمي قبل حساب هوامش التسرب أو تصميم دوائر الواجهة. تتطلب قيم العزل المذكورة أيضًا تأكيد حدود العزل المناسبة.

06 | توافق النظام وتخطيط الاستبدال

تنتمي IC694MDL645 إلى عائلة منتجات PACSystems RX3i. يحدد الوصف المرفق استخدام الإدخال/الإخراج المحلي والموزع في أنظمة RX3i واستخدام الإدخال/الإخراج الموزع في أنظمة RX7i. تأكد من هذه الترتيبات مقابل وثائق وحدة التحكم والرف والواجهة والبرامج الثابتة والأجهزة ذات الصلة قبل الطلب.

• طابق رقم الطراز الكامل وتحقق من إصدار أجهزة الوحدة الموجودة.
• تأكد من منصة التحكم وترتيب الإدخال/الإخراج المحلي أو البعيد المقصود.
• افحص توصيلات الأطراف والقطبية المشتركة وعتبات الإدخال ومتطلبات تيار أجهزة الحقل.
• راجع تكوين وحدة التحكم وعنونة الإدخال/الإخراج قبل تشغيل البديل.
• لا تفترض أن الوحدات ذات المظهر المتشابه تشترك في نفس الخصائص الكهربائية أو متطلبات التكوين.

07 | الإمداد والضمان والخدمات اللوجستية

• حالة المنتج: جديد وأصلي، يخضع لتأكيد الطلب والمخزون المتاح.
• الضمان: 12 شهرًا، يخضع لشروط الضمان الكتابية للبائع.
• الشحن: الشحن المستهدف خلال 24–48 ساعة بعد الطلب وتأكيد المخزون، يخضع لمتطلبات المعالجة.
• خيارات الشحن: FedEx أو UPS أو DHL، يخضع للوجهة وتوفر الخدمة.
• قبل الطلب: قدم رقم الطراز الكامل والكمية المطلوبة وبلد التسليم وتفاصيل النظام الحالي لفحص التوافق وتقديم عرض أسعار.

08 | الأسئلة الشائعة

س1. كيف يمكنني التمييز بين عطل توصيلات الحقل وعطل وحدة الإدخال الداخلية؟

قس الجهد عند طرف الوحدة أثناء تغيير حالة جهاز الحقل. إذا لم يصل الجهد إلى العتبة المطلوبة، فافحص المستشعر والإمداد والتوصيلات والاتصال المشترك أولًا. إذا استوفى الجهد الشروط المحددة ولم يستجب مصباح LED، فافحص اتصال الطرف ووثائق الوحدة قبل التفكير في الاستبدال.

س2. هل يمكن لمستشعر تقاربي ثنائي السلك تشغيل إدخال مباشرة؟

لا تفترض التوافق المباشر من التصنيف الاسمي 24 فولت تيار مستمر وحده. تحقق من تيار حالة الإيقاف المتبقي للمستشعر وهبوط الجهد وقطبية الإخراج وعتبات تبديل الوحدة. إذا منع تيار التسرب حالة إيقاف واضحة، فقد يكون جهاز الواجهة المعتمد ضروريًا.

س3. ما المعلومات التي يجب أن أقدمها عند طلب عرض أسعار للبديل؟

قدم IC694MDL645 والكمية وصورًا واضحة للبطاقة الموجودة والأطراف وطراز وحدة التحكم أو الرف وبلد الوجهة. تساعد هذه التفاصيل المورد على التحقق من المخزون وتحديد قيود التكوين المحتملة وتقديم خيارات شحن مناسبة.

س4. ماذا يجب أن أتحقق منه إذا أبلغت عدة قنوات إدخال عن حالات غير صحيحة في نفس الوقت؟

ابدأ بعناصر الدائرة المشتركة بدلًا من استبدال المستشعرات الفردية. تحقق من الطرف المشترك وإمداد 24 فولت تيار مستمر وحزمة التوصيلات وموضع الأطراف وترتيب التأريض. قارن مصابيح LED للقنوات بقيم إدخال وحدة التحكم لتضييق العطل على دائرة الحقل أو واجهة الوحدة أو تكوين وحدة التحكم.

س5. هل IC694MDL645 خيار مناسب للنبضات السريعة أو الإشارات الحرجة للسلامة؟

لا تختره لمجرد أنه يقبل إشارات 24 فولت تيار مستمر. زمن الاستجابة المرفق لحالة التشغيل هو 7 مللي ثانية، لذا تحقق من مواصفات زمن الاستجابة الكاملة مقابل عرض النبضة وتوقيت الأحداث المطلوب. بالنسبة للتطبيقات المتعلقة بالسلامة، تأكد من بنية السلامة المطلوبة والأجهزة المعتمدة؛ لا ينبغي التعامل مع وحدة الإدخال المنفصلة القياسية هذه كجهاز مصنف للسلامة دون وثائق صريحة.
