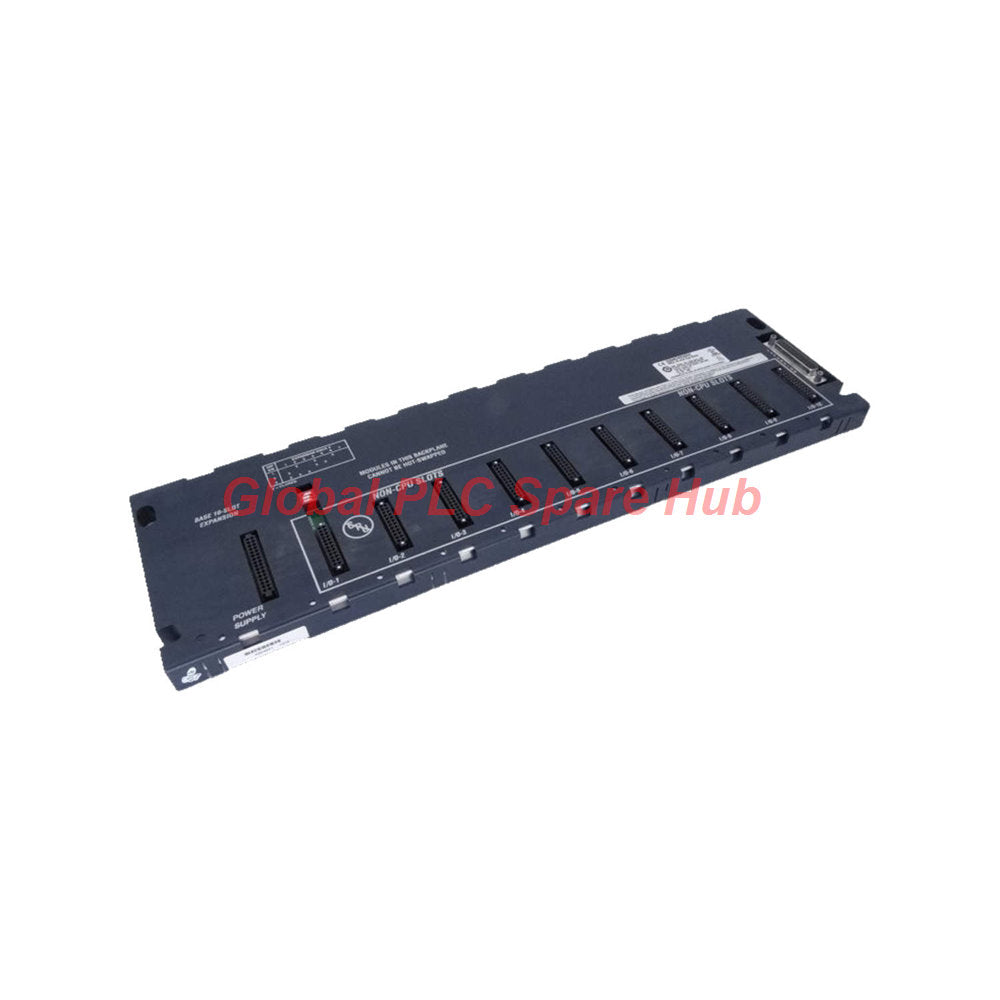

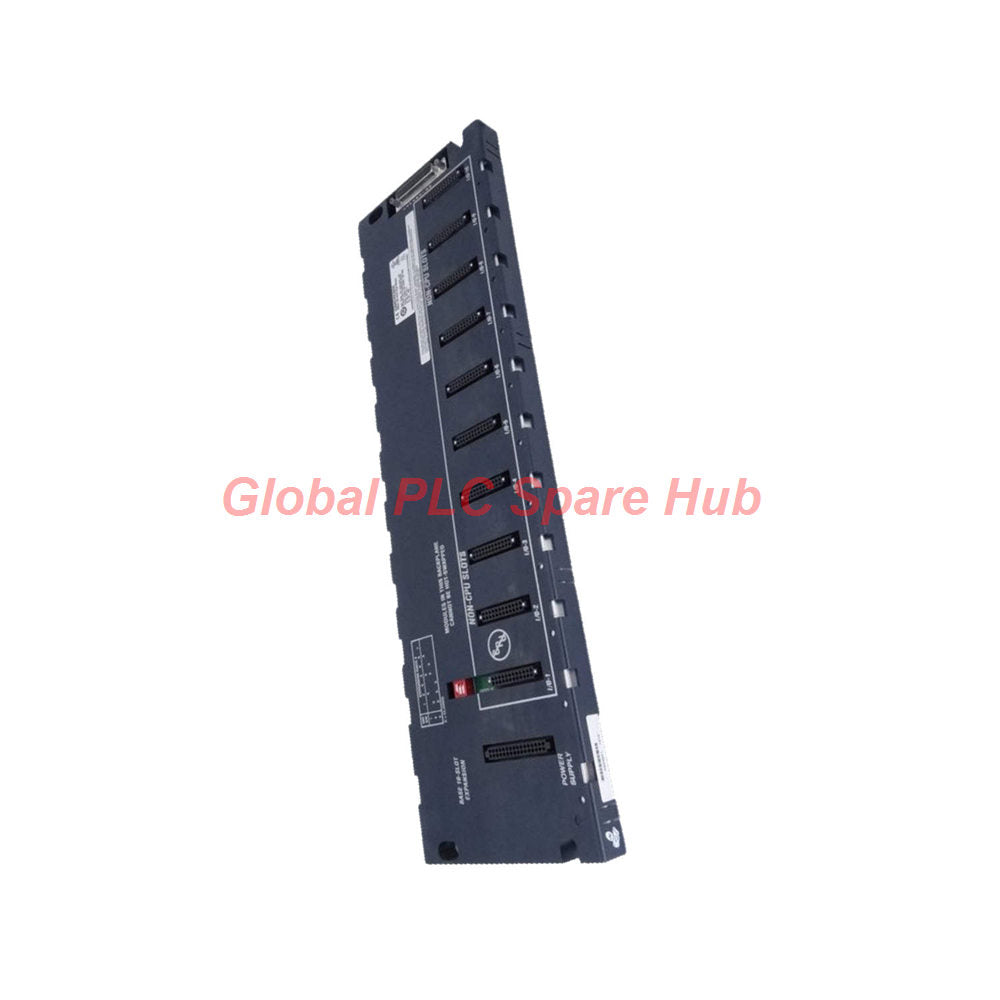

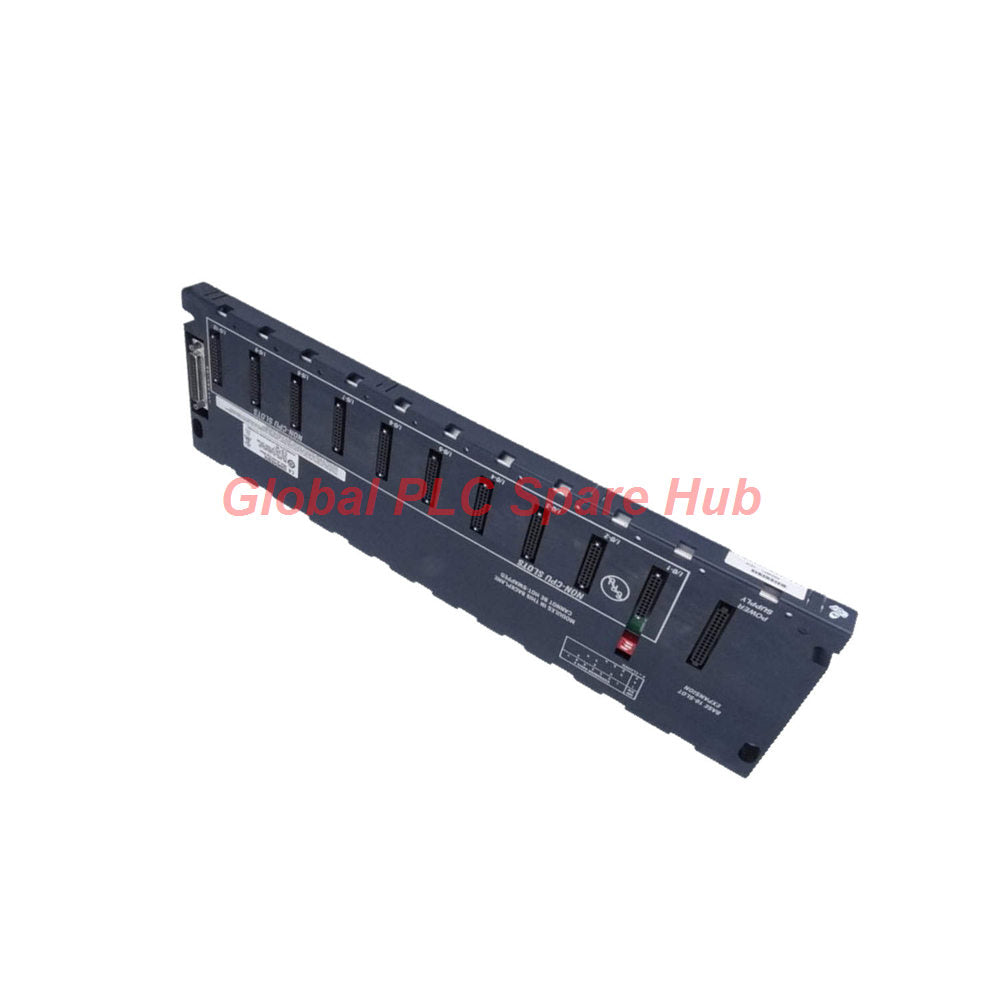

IC694CHS392 | لوحة قاعدة التوسعة التسلسلية GE Fanuc Emerson RX3i | رف ذو 10 فتحات
Manufacturer: GE Fanuc
Product No.: IC694CHS392
Condition: متوفر بالمخزون
Product Type: قاعدة التوسع
Product Origin: USA
Payment: T/T, Western Union
Weight: 900g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون
رؤى مركز قطع غيار الـ PLC العالمي (Global PLC Spare HUB)
كثيرًا ما يتطلب توسيع شبكة التحكم الصناعي تجاوز قيود المسافة المادية دون فقدان سلامة الإشارة.
تعمل اللوحة الخلفية IC694CHS392 على حل اختناقات سعة الحامل (الراك) من خلال السماح بوضع الوحدات عن بُعد على مسافة تصل إلى 50 قدمًا.
يستخدم المهندسون الذين يقومون بنشر أنظمة PACSystems RX3i هذا الإطار المكون من 10 فتحات لتوسيع نطاق عقد الإشارات التناظرية والرقمية بسلاسة.
تشير الخبرة الميدانية إلى أن ضبط مفتاح DIP المدمج بشكل صحيح قبل التشغيل يمنع أخطاء عدم تطابق العناوين.
على سبيل المثال، تعتمد إعدادات مناولة المواد الكبيرة على هذا الهيكل لربط مناطق النقل عن بُعد بحامل وحدة المعالجة المركزية الرئيسية.
المواصفات الفنية ومعايير الأداء
| المعيار الهندسي | تفاصيل مواصفات الوحدة |
|---|---|
| العلامة التجارية / المُصنّع | GE Fanuc / Emerson Automation |
| رقم جزء الطراز | IC694CHS392 |
| عائلة المنتج | سلسلة PACSystems RX3i |
| تصنيف اللوحة الخلفية | لوحة قاعدة توسيع تسلسلية ذات 10 فتحات |
| إجمالي الفتحات المتاحة | عشر (10) فتحات إجمالاً (الفتحة 1 مخصصة لمصدر الطاقة) |
| أقصى مسافة وكابل | 50 قدمًا (15 مترًا) عبر كابل IC693CBL302 |
| سحب الطاقة الداخلي | 150 مللي أمبير عند 5 فولت تيار مستمر من مصدر طاقة النظام |
| الأبعاد المادية | 5.12 × 17.44 × 5.59 بوصة |
| خيارات التثبيت | التثبيت على اللوحة، أو التثبيت الأمامي، أو التثبيت الغائر في الحامل |
| القابلية للتبديل السريع (Hot Swappability) | غير مدعومة (يجب فصل الطاقة أثناء التغييرات) |
التوافق المثالي للمعدات وسيناريوهات التطبيق
- متوافق مع لوحات قاعدة وحدة المعالجة المركزية RX3i وهيكلية توسيع Series 90-30.
- يستوعب وحدات مختلطة تناظرية، ورقمية عالية الكثافة، ووحدات خاصة.
- يتم استخدامه على نطاق واسع في لوحات قياس معالجة المياه الموزعة.
- يُستخدم في حاويات التحكم المحلية لخطوط تجميع السيارات.
- مدمج في عقد مراقبة محطات ضخ خطوط أنابيب النفط والغاز واسعة النطاق.
تشخيص النظام واستكشاف الأخطاء وإصلاحها
- يؤدي التحقق من حالة مفتاح DIP إلى حل أخطاء مهلة الاتصال على الفور.
- تشير مؤشرات LED الخاصة بصحة مصدر الطاقة إلى استقرار جهد الدخل وحالة سكة الطاقة.
- يمنع التحقق من مقاومة الإنهاء ضوضاء الانعكاس على الخطوط التسلسلية الطويلة.
- يساعد برنامج "Machine Edition" في عزل أعطال الاستطلاع بين الحامل والآخر.
الخدمات اللوجستية، التوريد، وشروط الضمان
- شحن سريع للغاية يتم معالجته في غضون 24 إلى 48 ساعة على مستوى العالم.
- يتم الشحن بأمان عبر شركات نقل متميزة تشمل FedEx وUPS وDHL.
- مدعوم بضمان الخدمة التشغيلية الشامل الخاص بنا لمدة 12 شهرًا.
الأسئلة الشائعة ودليل الشراء المتخصص
س: هل يمكنني تبديل الوحدات "ساخنًا" (أثناء التشغيل) داخل هيكل IC694CHS392؟
ج: لا، لا تدعم بنية اللوحة الخلفية هذه الإدخال أو الإزالة المباشرة للمكونات أثناء التشغيل.
س: ما هو الكابل المطلوب لربط هذا الهيكل بحامل وحدة المعالجة المركزية الرئيسية؟
ج: يجب عليك استخدام كابل التوسيع التسلسلي المخصص برقم الجزء IC693CBL302.
س: لماذا تعد مقاومة الإنهاء ضرورية في نهاية الخط؟
ج: تمنع مقاومة الإنهاء مشاكل انعكاس الإشارة عبر ناقل الاتصال التسلسلي الذي يبلغ طوله 50 قدمًا.
س: نصيحة دليل الشراء: كيف أختار وحدة مصدر الطاقة الصحيحة؟
ج: قم بتقييم إجمالي سحب التيار للوحدات الخاصة بك واختر بين الخيارات القياسية مثل IC694PWR321 أو المتغيرات عالية السعة مثل IC694PWR330.
س: رؤية ميدانية: ماذا يحدث إذا تمت تهيئة مفتاح DIP الخاص بمعرف الحامل بشكل خاطئ؟
ج: لن تتعرف وحدة المعالجة المركزية على لوحة قاعدة التوسيع، مما سيؤدي إلى ظهور رمز خطأ في الاتصال في برنامج البرمجة الخاص بك.
