IC694ALG391 وحدة إخراج تناظرية GE Fanuc RX3i | اطلب اليوم

هندسة المعمارية والنظرة العامة الوظيفية

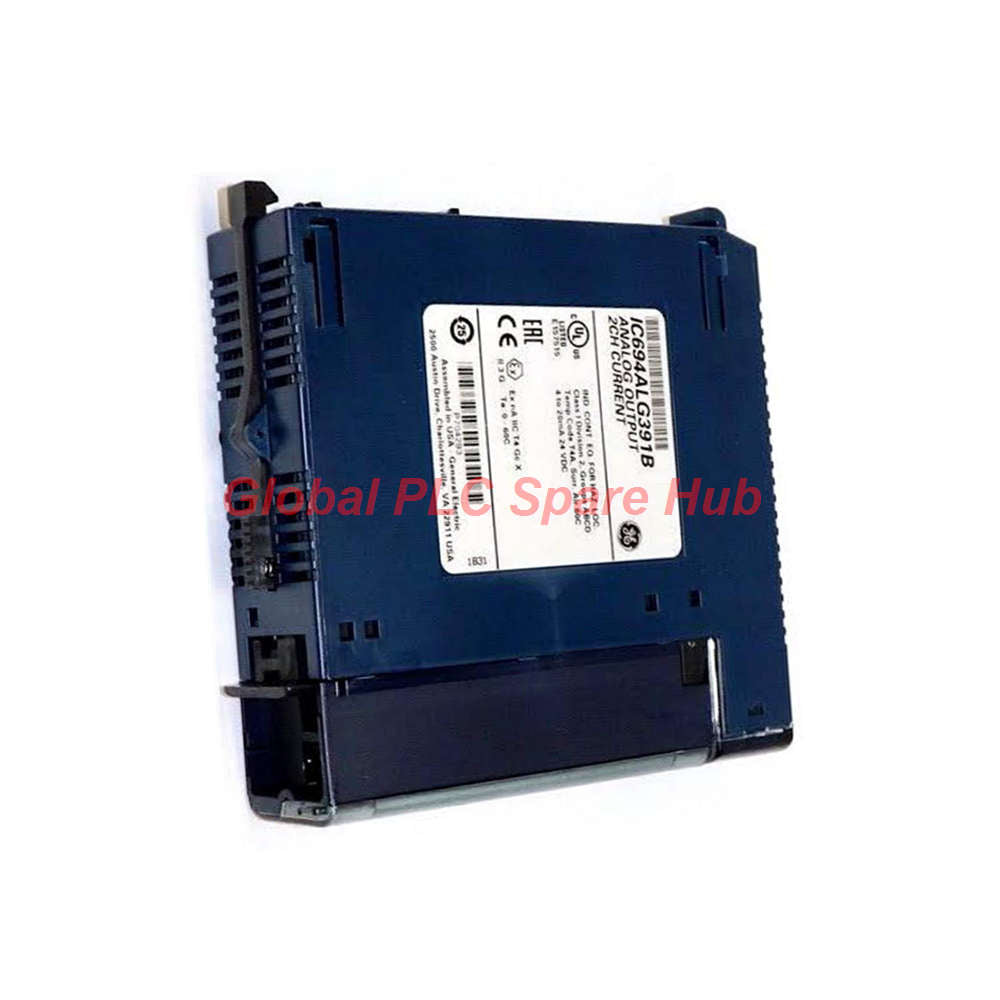

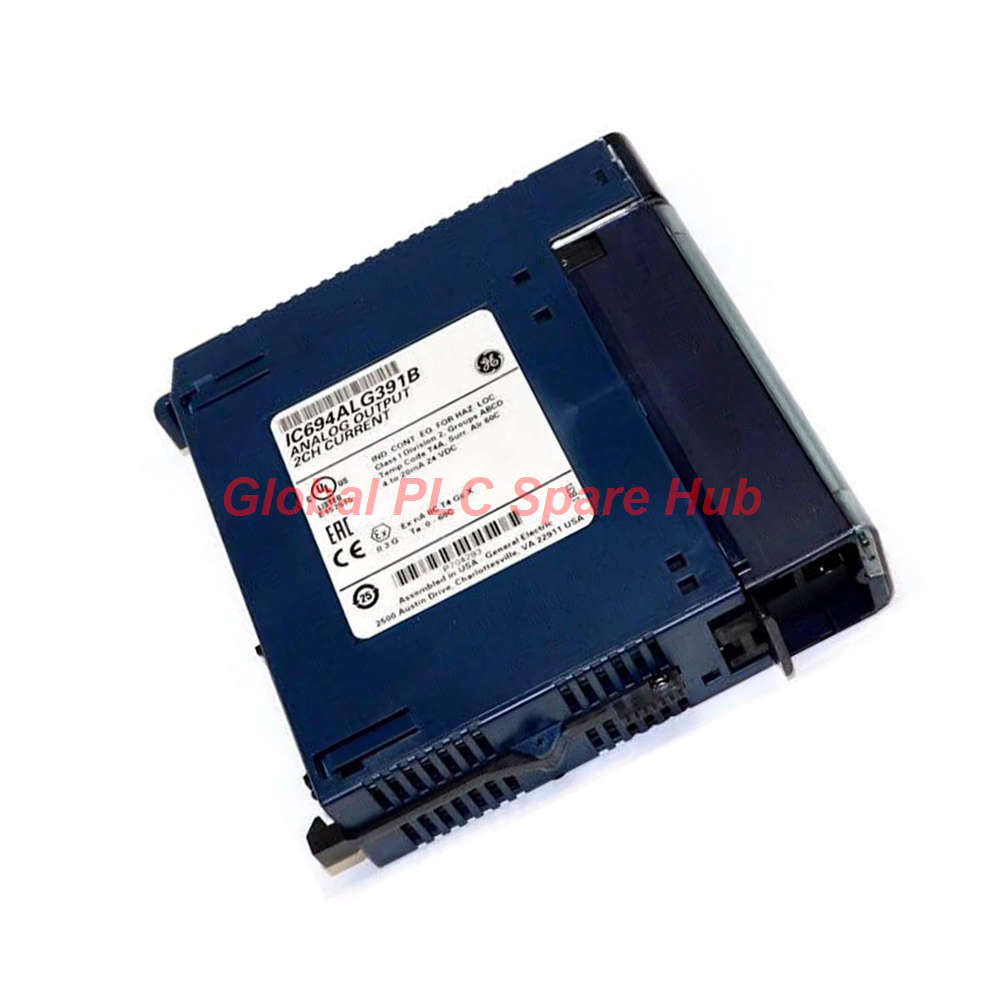

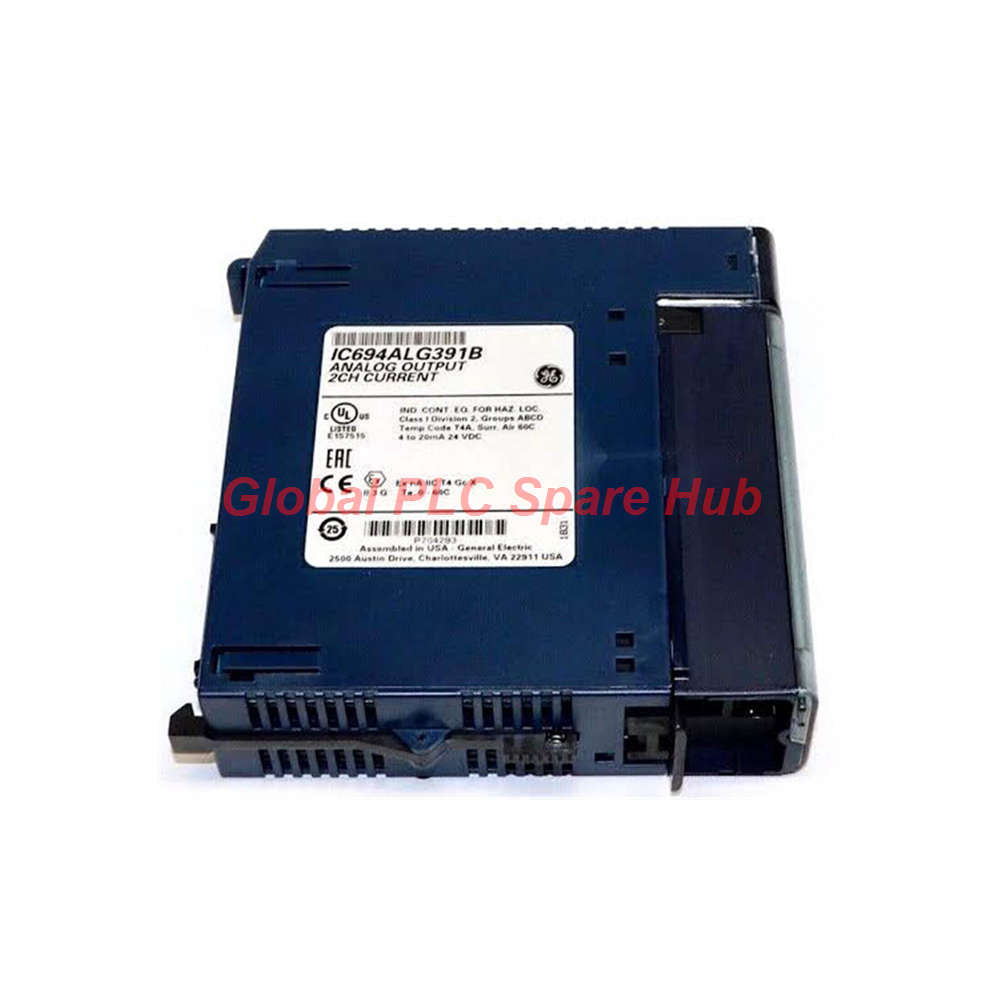

تم تصميم وحدة الإخراج التماثلية IC694ALG391 GE Fanuc RX3i PacSystems لربط منطق المتحكم الرقمي بأجهزة القياس الميدانية الدقيقة عبر أطر الأتمتة الصناعية. تتميز هذه الوحدة بقناتي إخراج معزولتين، وتستخدم تحويلاً للبيانات الثنائية بدقة 12 بت لتوليد إشارات تيار موثوقة. تتيح خيارات التهيئة القابلة للتحديد بواسطة Jumper للمهندسين تكييف نطاقات الإخراج بين 0 إلى 20 مللي أمبير أو 4 إلى 20 مللي أمبير حسب متطلبات الحلقة.

رؤية Global PLC Spare HUB: عند تحديث بنيات التحكم القديمة باستخدام عقد الإدخال/الإخراج الموزعة، يواجه الفنيون الميدانيون غالبًا قيودًا على انخفاض الجهد عبر مسافات الإشارة الطويلة. يضمن نشر وحدة IC694ALG391 ضمن لوحة خلفية توسعة RX3i التسلسلية تنظيم حمل معزول ومستقر بجهد 24 فولت تيار مستمر يصل إلى 5.16 واط، مما يمنع تشويه الإشارة عند عنصر التحكم النهائي.

مواصفات النظام ومعلمات الطاقة

• العلامة التجارية: GE Fanuc
• السلسلة: RX3i PacSystems (متوافقة تمامًا مع لوحات التوسعة الخلفية Series 90-30)
• رقم القطعة / الموديل: IC694ALG391
• نوع الوحدة: وحدة إخراج تيار تناظري ثنائية القناة
• دقة تحويل البيانات: 12 بت من البيانات الثنائية
• نطاقات الإخراج القابلة للتهيئة: من 0 إلى 20 مللي أمبير أو من 4 إلى 20 مللي أمبير (عبر Jumper الأجهزة)
• سعة تحميل لوحة الإمداد الخلفية بجهد 5 فولت تيار مستمر: تصل إلى 30 مللي أمبير أو 0.15 واط
• سعة الطاقة المعزولة بجهد 24 فولت تيار مستمر: تصل إلى 215 مللي أمبير أو 5.16 واط
• مؤشر الحالة: مؤشر LED أخضر مدمج "Module OK" للتحقق من الطاقة والصحة التشغيلية

إرشادات النشر وبروتوكولات السلامة

• توافق اللوحة الخلفية: يتم تثبيتها مباشرة في أي فتحة إدخال/إخراج على لوحات التوسعة الخلفية التسلسلية Series 90-30 أو RX3i.
• تكامل وحدة المعالجة المركزية: معتمدة للتواصل السلس مع جميع موديلات وحدات المعالجة المركزية عبر منصة GE Fanuc RX3i.
• حظر التبديل السريع (Hot-Swapping): لا تقم أبدًا بتركيب أو إزالة هذه الوحدة أثناء تشغيل طاقة النظام. يؤدي الإدخال المباشر إلى مخاطر تلف خطير باللوحة الخلفية، أو صدمة كهربائية، أو أعطال PLC على مستوى النظام.

التطبيقات المستهدفة وقدرات التشخيص

• التحكم في الصمامات النسبية في وحدات الجرعات الكيميائية وخلط السوائل.
• توليد نقطة ضبط مرجع السرعة لمحركات التردد المتغير الصناعية (VFDs).
• قيادة المسجلات التناظرية وأجهزة القياس اللوحية في لوحات التحكم في معالجة مياه الصرف الصحي.
• القدرة التشخيصية: تراقب استقرار سكة الطاقة الداخلية وتوصيل المعالج عبر مؤشر LED "Module OK" الموجود على اللوحة الأمامية.
• القدرة التشخيصية: تحدد أخطاء تكوين الحلقة وتناقضات التحويل قبل حدوث عدم استقرار في حلقة التحكم.

اللوجستيات والتنفيذ وحماية الضمان

• شركات التوزيع العالمية: شحن سريع وآمن عبر Fedex و UPS و DHL.
• الجدول الزمني للمعالجة: فترة معالجة تتراوح من 24 إلى 48 ساعة للعناصر القياسية المتوفرة في المخزون.
• سلامة التعبئة والتغليف: علب صناعية مضادة للكهرباء الساكنة مزودة بوسائد إسفنجية ممتصة للصدمات.
• ضمان: مدعومة بالكامل بضمان أداء تشغيلي لمدة 12 شهرًا.

الأسئلة الشائعة من الخبراء

السؤال: هل يمكن تبديل وحدة IC694ALG391 بسرعة أثناء دورات الصيانة الروتينية؟
الجواب: لا، يُمنع التبديل السريع منعاً باتاً. قد يؤدي إدخال أو إزالة الوحدة أثناء تشغيل الطاقة إلى تلف دائم للدائرة الداخلية وإطلاق أعطال في النظام.

السؤال: كيف يتم تهيئة نطاقات تيار الإخراج في هذه الوحدة ثنائية القناة؟
الجواب: يتم تهيئة نطاقات الإخراج يدويًا باستخدام أجهزة Jumper فعلية على لوحة الدائرة بالوحدة للتبديل بين 0-20 مللي أمبير و 4-20 مللي أمبير.

السؤال: ما هي العوامل المحددة التي يجب أن توجه اختياري عند الترقية من I/O Series 90-30 إلى لوحات RX3i الخلفية؟
الجواب: تأكد من أن بنية اللوحة الخلفية تدعم متطلبات التوسيع وأن حدود طاقة وحدة التزويد بالطاقة تأخذ في الاعتبار سحب 215 مللي أمبير على سكة 24 فولت المعزولة.

السؤال: ماذا يعني مؤشر LED الأخضر "Module OK" أثناء عمليات التشغيل؟
الجواب: يؤكد مؤشر LED الأخضر أن وحدات تزويد الطاقة الداخلية تعمل بشكل صحيح وأن الوحدة تتواصل بنجاح مع وحدة المعالجة المركزية المضيفة.

السؤال: لماذا تتطلب هذه الوحدة التناظرية معالجة دقيقة فيما يتعلق بأحمال الجهد المعزول بجهد 24 فولت؟
الجواب: قد يؤدي تجاوز التصنيف الحراري والكهربائي البالغ 5.16 واط (215 مللي أمبير) إلى إجهاد الدوائر الداخلية بشكل زائد، مما يؤدي إلى تدهور القناة أو انحراف الإشارة.
