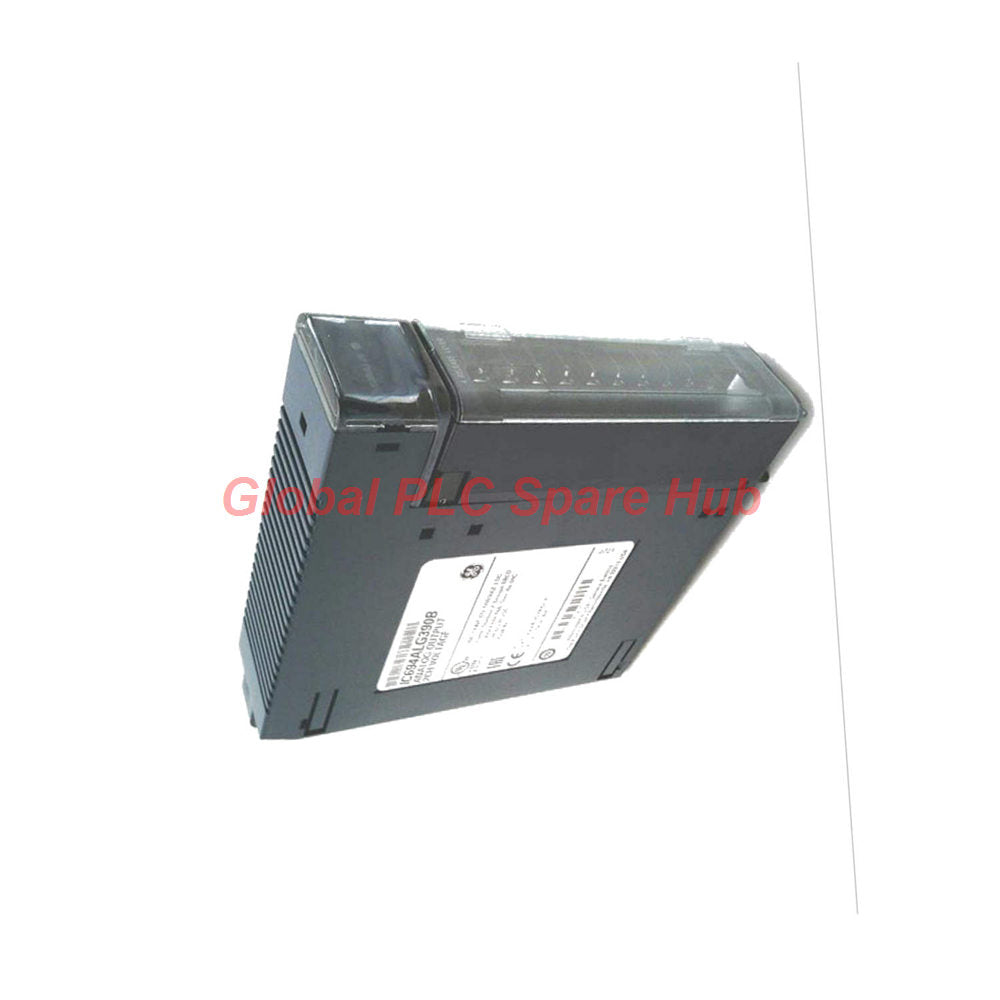

IC694ALG390 وحدة إخراج تناظري ثنائية القناة من GE Fanuc RX3i

نظرة عامة على الدقة الهندسية

يُعد IC694ALG390 وحدة إخراج تناظري عالية الدقة ثنائية القنوات، مصممة لمنصة GE Fanuc RX3i PacSystems. تقوم هذه الوحدة بتحويل البيانات الرقمية الثنائية بدقة 13 بت إلى إشارات تناظرية عالية الدقة، تدعم نطاق جهد إخراج يتراوح من -10 إلى +10 فولت تيار مستمر. صُمم IC694ALG390 للاندماج المتعدد، وهو متوافق مع كل من لوحة التوسع التسلسلية RX3i ولوحة التوسع Series 90-30. يضمن تحديث الإخراج المتزامن مع المسح استجابة متسقة وفي الوقت الفعلي للأجهزة الميدانية التي تتطلب تحكمًا دقيقًا في الجهد.

مصفوفة الأداء الفني

• العلامة التجارية / السلسلة: GE Fanuc / RX3i PacSystems
• رقم الموديل: IC694ALG390
• نوع الوحدة: إخراج تناظري ثنائي القنوات
• نطاق خرج الجهد: -10 إلى +10 فولت
• الدقة: تحويل ثنائي 13 بت
• سعة التحميل (5 فولت): 32 مللي أمبير (0.16 وات)
• الحمل المعزول (24 فولت): 120 مللي أمبير (2.88 وات)
• توافق وحدة المعالجة المركزية (CPU): جميع معالجات سلسلة RX3i
• دعم اللوحة الخلفية (Backplane): RX3i Serial / Series 90-30 Expansion
• التثبيت: أي فتحة إدخال/إخراج متاحة (يتطلب إيقاف التشغيل)

رؤية Global PLC Spare HUB

في Global PLC Spare HUB، نلاحظ أن IC694ALG390 ضروري للتغذية المرتدة للحركة عالية الدقة وتحديد موضع الصمام. على عكس الإدخال/الإخراج العام، توفر هذه الوحدة النطاق ثنائي القطب (-10 إلى +10 فولت) المطلوب للتحكم المتقدم في حلقة السيرفو. إنه بديل مثالي للأنظمة القديمة. نوصي بشدة بهذه الوحدة لتطبيقات التصنيع المستمر حيث تكون خطية الإشارة ذات أهمية قصوى.

التشخيصات وملاءمة التطبيق

• ملاءمة التطبيق: مناسب تمامًا للتحكم القائم على PLC في الصمامات التناسبية، ومحركات التردد المتغير، والأجهزة المعملية التي تتطلب نقاط ضبط جهد دقيقة.
• سلامة التشغيل: هذه الوحدة لا تدعم التبديل السريع. يجب دائمًا فصل الطاقة عن اللوحة الخلفية قبل التثبيت لمنع الضرر الكهربائي لدائرة الوحدة أو ناقل الاتصال باللوحة الخلفية.
• القدرة التشخيصية: تقوم الوحدة بتحديث قنوات الإخراج في كل مسح PLC، مما يضمن أن التطبيقات الحساسة للتأخير تحافظ على تنفيذ أوامر التحكم بسلاسة.

اللوجستيات وضمان الجودة

• الشحن: إرسال سريع عبر FedEx أو UPS أو DHL في غضون 24-48 ساعة.
• الضمان: يشمل ضمان الشركة المصنعة القياسي لمدة 12 شهرًا.
• التعبئة والتغليف: عبوة صناعية آمنة من التفريغ الكهربائي (ESD) للشحن العالمي الآمن.

الأسئلة الشائعة من الخبراء المتخصصين

هل نطاق الإخراج قابل للتهيئة لتيارات مثل 4-20 مللي أمبير؟
لا، تم تصميم IC694ALG390 خصيصًا للإخراج القائم على الجهد (-10 إلى +10 فولت). يرجى التأكد من أن جهازك الميداني يطابق هذه المتطلبات الكهربائية.

لماذا يُحظر التبديل السريع تمامًا لهذا الجهاز؟
تفتقر دائرة الوحدة إلى الأمان اللازم لقمع الاندفاع لإدخال الناقل المباشر. ينطوي التبديل السريع على خطر إتلاف قضيب الطاقة الداخلي للوحة الخلفية وسلامة اتصال المعالج.

كيف أحدد ما إذا كانت وحدة المعالجة المركزية RX3i الخاصة بي تدعم هذه الوحدة؟
الوحدة متوافقة عالميًا مع جميع طرازات وحدة المعالجة المركزية RX3i. تحتاج فقط إلى التحقق من أن لوحتك الخلفية تحتوي على فتحة مفتوحة وسعة طاقة كافية لحمل 2.88 وات.

ما فائدة دقة 13 بت في حلقة العملية الخاصة بي؟
توفر دقة 13 بت 8192 خطوة مميزة عبر نطاق الجهد، مما يوفر تحكمًا دقيقًا يقلل من "القفزات" في تطبيقات الحركة أو التدفق السلس.

دليل الاختيار: هل يجب أن أستخدم هذا لنقل الإشارة لمسافات طويلة؟
تكون إشارات الجهد أكثر عرضة للضوضاء على مسافات طويلة من إشارات التيار (مللي أمبير). حافظ على مسارات الأسلاك الخاصة بك أقل من 10 أمتار، أو استخدم عزل الإشارة إذا كنت مضطرًا لتغطية مسافات أكبر.
