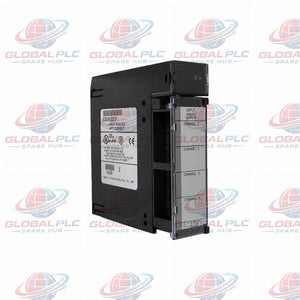

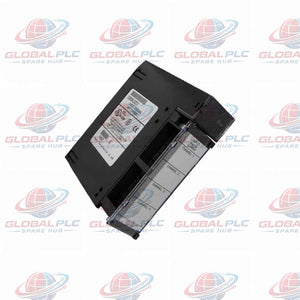

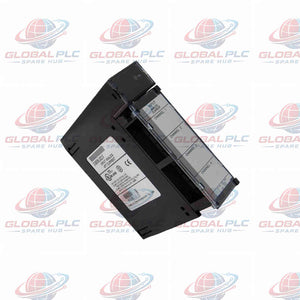

IC694ALG221 وحدة إدخال تناظري 4 قنوات GE Fanuc PACSystems RX3i

وحدة الإدخال التناظرية IC694ALG221 من Emerson PACSystems RX3i

وحدة IC694ALG221 هي وحدة إدخال تناظرية عالية الدقة بأربع قنوات، مصممة لمنصة تحكم Emerson GE Fanuc PACSystems RX3i.

تحول هذه الوحدة إشارات العملية إلى قيم رقمية بدقة 12 بت لمهام الأتمتة ذات الحلقة المغلقة في الوقت الفعلي.

تقبل تيارات حلقة العملية القياسية بما في ذلك تكوينات 0-20 مللي أمبير و 4-20 مللي أمبير.

يعتمد مكاملو الأنظمة على معدل تحديثها السريع الذي يبلغ 2 مللي ثانية لتطبيقات المراقبة الصناعية الحساسة للوقت.

تحليل المعلمات الفنية

1. الهندسة العامة وتفاصيل النظام

العلامة التجارية: Emerson / GE Fanuc

السلسلة: PACSystems RX3i

رقم الجزء: IC694ALG221

نوع الوحدة: وحدة إدخال تيار تناظرية

عدد المدخلات: 4 قنوات أحادية الطرف

نوع الموصل: كتلة طرفية قابلة للإزالة بـ 20 برغي (مضمنة)

2. إشارة الإدخال وخصائص التحويل

نطاقات الإدخال: 0 إلى 20 مللي أمبير، 4 إلى 20 مللي أمبير (قابلة للتكوين بالوصلات)

الدقة: 12 بت (4 ميكرو أمبير/بت عند 4-20 مللي أمبير؛ 5 ميكرو أمبير/بت عند 0-20 مللي أمبير)

الدقة المطلقة: ±0.1% من المقياس الكامل + 0.1% من القراءة

الخطية: أقل من 1 LSB

معدل تحديث القناة: 2 مللي ثانية (0.5 مللي ثانية لكل سرعة مسح قناة)

مقاومة الإدخال: 250 أوم

قطع مرشح الإدخال: 325 هرتز

3. المعلمات الكهربائية والعزل

سحب التيار من اللوحة الخلفية: 25 مللي أمبير عند 5 فولت تيار مستمر؛ 100 مللي أمبير عند 24 فولت تيار مستمر (معزول)

جهد الوضع المشترك: 200 فولت تيار متردد الذروة

تصنيف العزل: 250 فولت تيار متردد مستمر / 1500 فولت تيار متردد لمدة دقيقة واحدة (من المجال إلى اللوحة الخلفية)

المعدات المتوافقة وسيناريوهات التطبيق

تتصل واجهة IC694ALG221 مباشرة بجميع وحدات المعالجة المركزية لـ PACSystems RX3i.

تقوم بمعالجة إشارات الإدخال من أجهزة إرسال الضغط، وأجهزة قياس التدفق، ومكيفات إشارة درجة الحرارة.

تشمل التطبيقات النموذجية المراقبة المستمرة للمستوى في خزانات التخزين الكيميائية.

توفر تغذية تناظرية لحلقات التحكم PID في أنظمة معالجة المياه.

تراقب تيارات الحلقة في مجموعات التغذية الراجعة لموضع الصمامات في قطاع النفط والغاز.

إرشادات التثبيت وقدرات التشخيص

قم بتركيب الوحدة في أي فتحة قياسية في اللوحة الخلفية النشطة لـ PACSystems RX3i.

تقوم وصلات التوصيل (Jumper) المادية بتكوين القناتين 1-2 والقناتين 3-4 لاختيار التيار.

يضيء مؤشر LED أخضر "MODULE OK" (الوحدة جاهزة) لإظهار حالة طاقة الوحدة وجاهزية المتحكم الدقيق الداخلي.

تكتشف الوحدة فقدان طاقة اللوحة الخلفية أو عدم التركيب الصحيح أثناء إجراءات بدء التشغيل.

تحذير: لا تدعم هذه الوحدة التبديل السريع؛ قم بإيقاف تشغيل الرف قبل الإدخال أو الإزالة لتجنب التلف المادي.

اللوجستيات التجارية وسياسة الضمان

رؤية و خبرة Global PLC Spare HUB الميدانية

في مرافق المياه البلدية، غالبًا ما تشوه الضوضاء إشارات خطوط الأجهزة الحساسة.

ينشر مهندسونا الميدانيون بانتظام وحدة IC694ALG221 لتثبيت حلقات قياس التدفق الصاخبة.

يعمل المرشح الداخلي للوحدة البالغ 325 هرتز على رفض الضوضاء عالية التردد الناتجة عن محركات التردد المتغير القريبة.

خلال عملية تحديث، أبلغ أحد العملاء عن قراءات تيار غير منتظمة عبر مسافات طويلة من الكابلات الميدانية.

أدى استبدال بطاقة غير معزولة بوحدة IC694ALG221 إلى التخلص من حلقات الأرض بسبب عزلها البصري بجهد 250 فولت تيار متردد.

تأكد دائمًا من التحقق المزدوج من مواضع الوصلات قبل توصيل حلقات 4-20 مللي أمبير النشطة لتجنب تلف مقاومات الاستشعار.

إرشادات الاختيار والشراء

اختر هذه الوحدة عندما يتطلب مخطط التحكم لديك 4 مدخلات تيار تناظرية أو أقل.

تحقق من أن أجهزتك الميدانية توفر مخرجات تيار تتراوح من 0-20 مللي أمبير أو 4-20 مللي أمبير.

إذا كانت أجهزتك تتطلب إشارات جهد (0-10 فولت)، فاختر بطاقة جهد مخصصة بدلاً من ذلك.

تأكد من أن ميزانية مصدر الطاقة لديك تغطي سحب التيار المطلوب البالغ 100 مللي أمبير عند 24 فولت تيار مستمر.

الأسئلة الشائعة

السؤال: هل يمكنني إدخال أو إزالة الوحدة IC694ALG221 بأمان أثناء تشغيل طاقة الرف؟

الجواب: لا، التبديل السريع غير مدعوم إطلاقاً لهذه الوحدة المحددة. إزالة أو إدخال هذه الوحدة أثناء توصيل الطاقة يمكن أن يتسبب في تلف مكونات الأجهزة أو إصابة العاملين.

السؤال: كيف يتم تكوين نطاقات الإدخال في هذه الوحدة ذات 4 قنوات؟

الجواب: يتم تعيين النطاقات باستخدام وصلات التوصيل (Jumpers) المادية. تقوم وصلة توصيل واحدة بتكوين القناتين 1 و 2، بينما تقوم وصلة توصيل ثانية بتعيين القناتين 3 و 4 للعملية 0-20 مللي أمبير أو 4-20 مللي أمبير.

السؤال: ماذا يجب أن أتحقق إذا لم يضيء مؤشر LED "Module OK" باللون الأخضر؟

الجواب: تأكد من أن الوحدة مثبتة بإحكام في فتحة اللوحة الخلفية وتحقق من أن جهود إمداد 24 فولت تيار مستمر المعزولة و 5 فولت تيار مستمر للوحة الخلفية ضمن التفاوتات المحددة.

السؤال: الخبرة الميدانية: لماذا أقرأ 0 مللي أمبير على قناة برنامجي على الرغم من وجود مستشعر ميداني نشط؟

الجواب: تحقق من إعدادات وصلات نطاق التوصيل وقطبية الأطراف الميدانية. سيؤدي التوصيل الخاطئ لوصلات التوصيل أو عكس أسلاك الحلقة الميدانية إلى حظر معالجة الإشارة والإبلاغ عن 0 مللي أمبير.

السؤال: الخبرة الميدانية: هل يمكنني توصيل مصادر الجهد مباشرة بهذه الوحدة؟

الجواب: لا، هذه البطاقة مصممة بشكل صارم لمدخلات التيار. توصيل مصادر الجهد الخام بدون مقاومات تحويل خارجية يمكن أن يؤدي إلى احتراق مقاومات الإدخال الداخلية البالغة 250 أوم.
