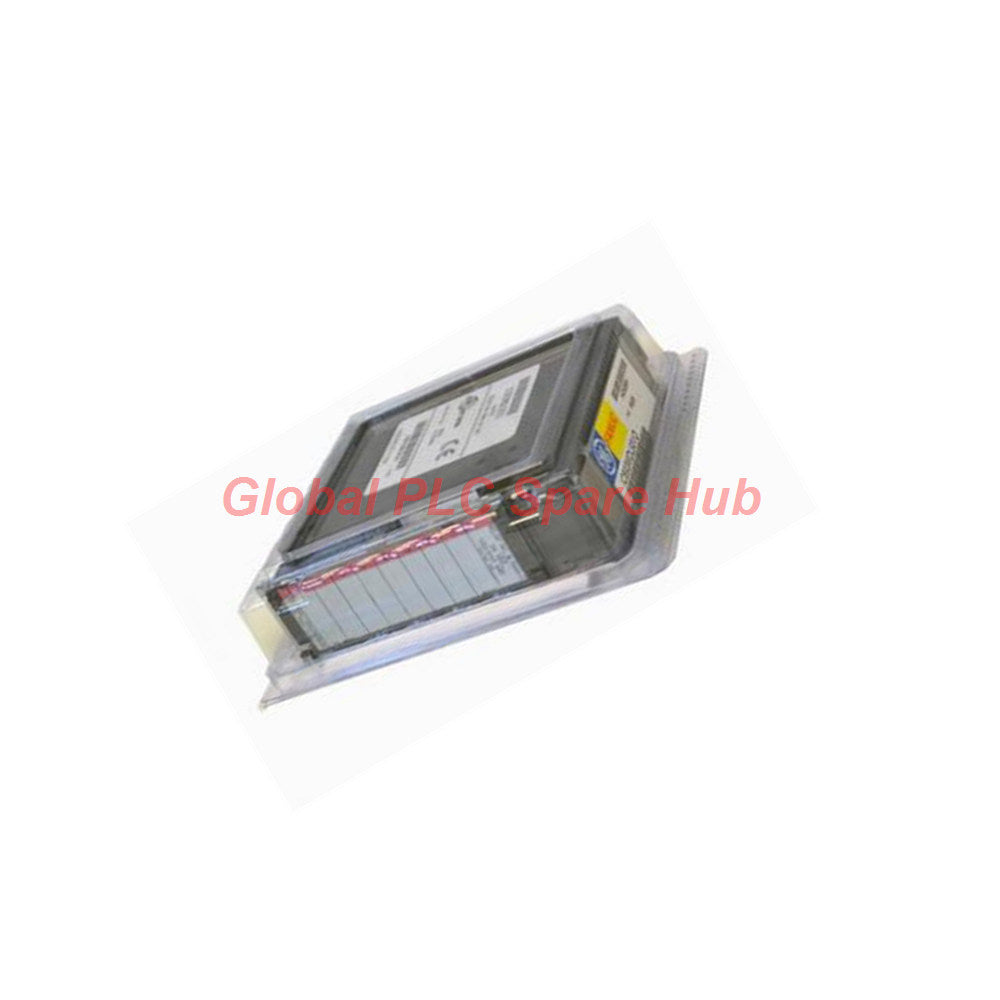

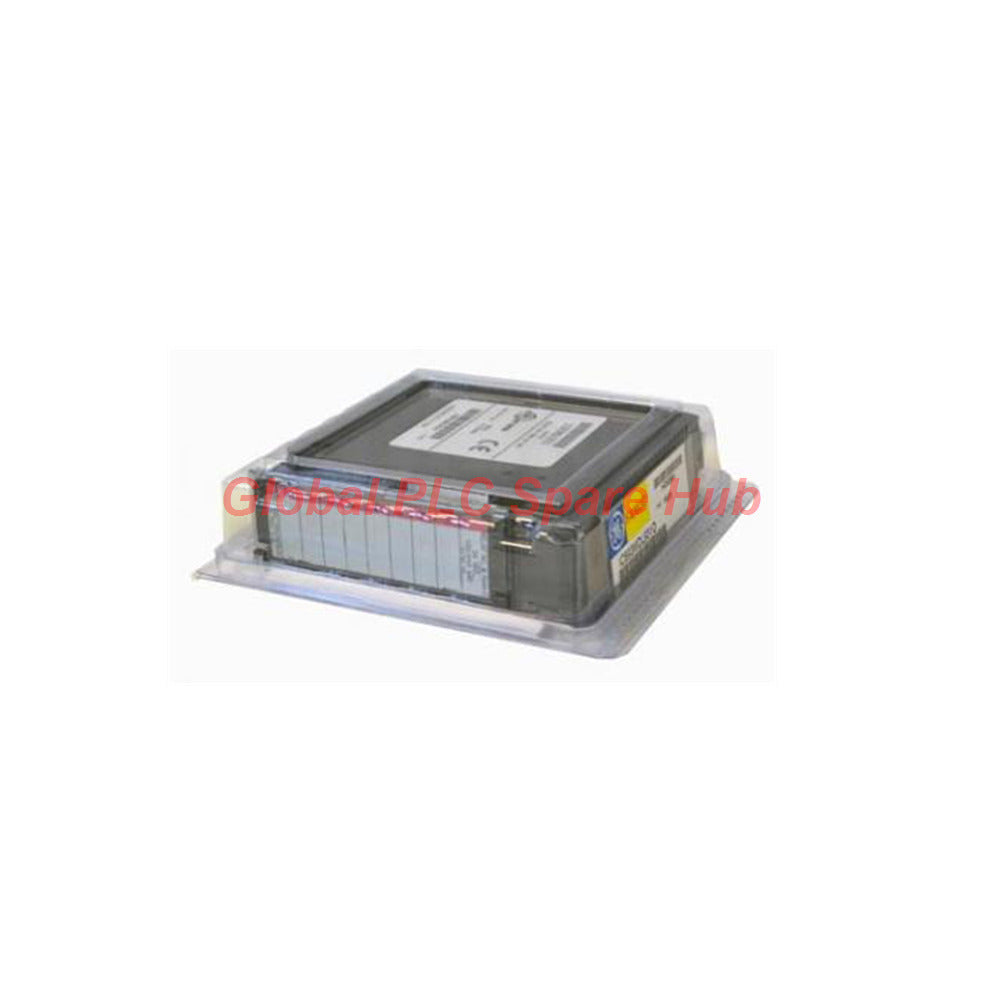

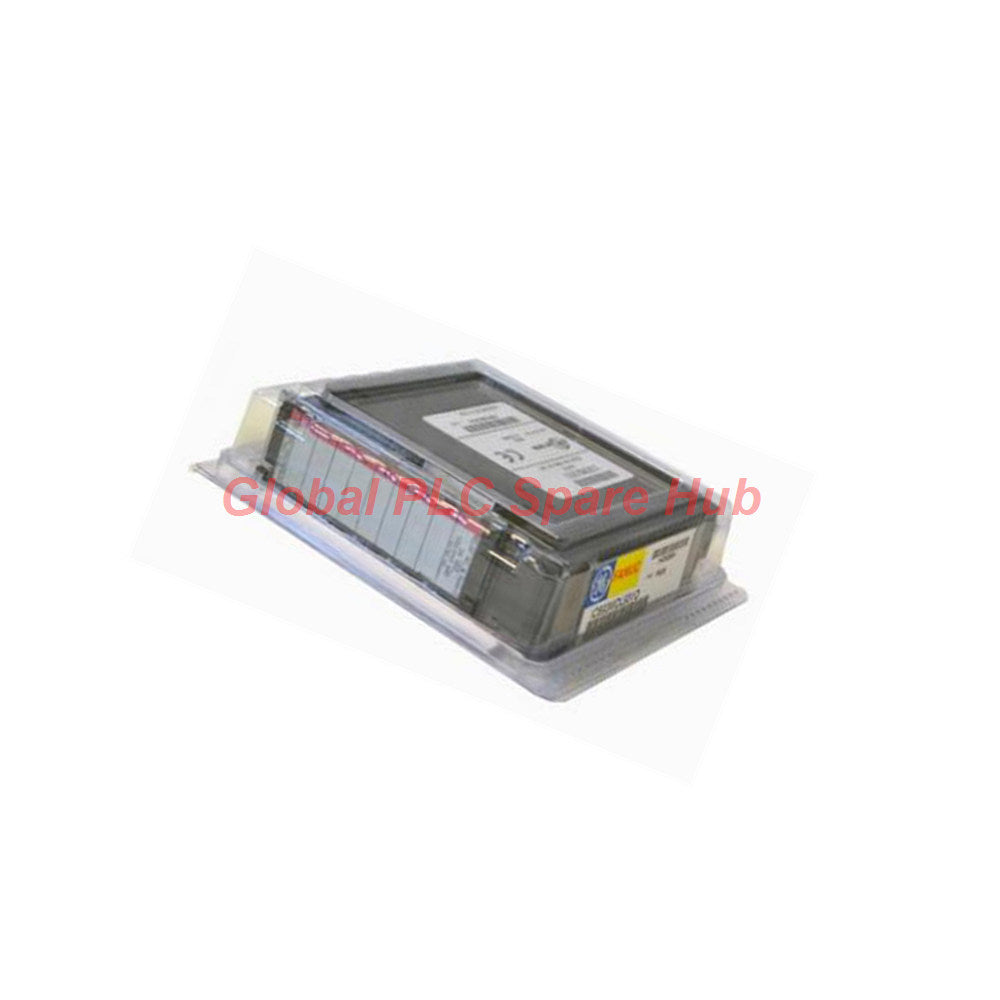

بطاقة خرج مرحل معزولة IC693MDL931 من GE Fanuc Series 90-30

نظرة عامة

تُعد GE Fanuc IC693MDL931 وحدة إخراج مرحلات معزولة ذات سعة عالية مصممة لنظام PLC Series 90-30. صُممت هذه الوحدة للربط بين وحدات التحكم المنطقية القابلة للبرمجة وأجهزة التحميل الخارجية، وتوفر عزلًا كهربائيًا بين منطق التحكم في النظام والدوائر الميدانية. تستوعب IC693MDL931 أحمال التيار المتردد والمستمر حتى 8 أمبير لكل دائرة، وتوفر تبديلًا قويًا للمشغلات الصناعية عالية التيار، ومحركات البدء، وصمامات الملف اللولبي.

نظرة عامة وظيفية وميزات رئيسية

• قدرة تحويل عالية التيار: مصنفة حتى 8 أمبير لكل دائرة لتشغيل الأجهزة الميدانية الصناعية الشاقة مباشرة.
• مرونة عالمية للجهد المتردد/المستمر: تتحكم في كل من الأحمال 5-250 VAC (50/60 هرتز) و 5-30 VDC على دوائر معزولة مستقلة.
• هندسة الدوائر المعزولة: عزل تلامس المرحلات الفردي يحمي إلكترونيات اللوحة الخلفية الحساسة من ارتفاعات الجهد الميداني.
• عمر تلامس ممتد: مصمم لما يصل إلى 1.1 مليون دورة تبديل تحت أحمال التشغيل المقاومة القياسية (1 أمبير عند 5-120 VAC).
• تكامل اللوحة الخلفية: يُركب بسلاسة في أي فتحة إدخال/إخراج قياسية أو توسعية داخل لوحة قاعدة Series 90-30.

المواصفات الفنية

الأجهزة المتوافقة والتطبيقات الصناعية

• لوحات قاعدة وحدة المعالجة المركزية المتوافقة: تُركب في أي فتحة قياسية لرفوف GE Fanuc Series 90-30 التي تتحكم فيها معالجات CPU331 أو CPU350 أو CPU360 أو CPU374.
• مراكز التحكم في المحركات (MCC): تشغل أجهزة التلامس المغناطيسية عالية الطاقة، ومحركات البدء، وحلقات أوامر البدء الناعم.
• التشغيل السائل والهوائي: تدفع صمامات الملف اللولبي الثقيلة وصمامات التحكم الاتجاهية الهيدروليكية مباشرة دون مرحلات وسيطة.
• أتمتة المرافق: تتحكم في وحدات الإضاءة، والسخانات الصناعية، وصفارات الإنذار، ولوحات إنذار القفل المتبادل عبر المصانع.

ميزات التشخيص وصيانة النظام

• مصفوفة LED لحالة القناة: مؤشرات LED ضوئية موجودة على الإطار الأمامي تعرض حالات منطق ملف المرحل الفردية في الوقت الفعلي.
• التحقق من جانب المنطق: يتيح الفحص البصري السريع لفنيي الميدان تأكيد ما إذا كان انقطاع الإشارة ناتجًا عن منطق برنامج PLC أو توصيلات الأسلاك الميدانية الفعلية.
• عزل الأعطال: تمنع التلامسات المعزولة الدوائر القصيرة في حلقة ميدانية واحدة من التأثير على القنوات المجاورة أو حرق مسارات اللوحة الخلفية.

التسليم واللوجستيات وضمان 12 شهرًا

• ضمان الجودة: منتج أصلي مضمون، تم فحصه واختباره بالكامل قبل التخزين.
• ضمان 12 شهرًا: مدعوم بضمان استبدال شامل لمدة 12 شهرًا من تاريخ الإرسال.
• نافذة إرسال سريعة: يتم الشحن عالميًا في غضون 24 إلى 48 ساعة من مستودعنا المركزي.
• شركات الشحن السريع: مناولة شحن دولية سريعة عبر FedEx Express و UPS Worldwide و DHL.

رؤية Global PLC Spare HUB

في بيئات الأتمتة عالية الدورة، يُعد تآكل تلامس المرحلات السبب الرئيسي للفشل غير المتوقع للإدخال/الإخراج. يتم تحديد GE Fanuc IC693MDL931 على نطاق واسع لأن تصميمها المعزول بقدرة 8 أمبير لكل قناة يتعامل مع الأحمال الحثية عالية الاندفاع بشكل أفضل من بطاقات الإخراج عالية الكثافة القياسية.

أثناء مكالمة استكشاف الأخطاء وإصلاحها في موقع مصنع ختم سيارات، بدأت أدوات التحكم في الضغط تواجه توقفات متقطعة في الدورة. استخدم الإعداد الأصلي بطاقات إخراج ترانزستور غير معزولة تشغل مرحلات خارجية لتشغيل ملفات لولبية للمكابح بجهد 240 VAC. أدت ارتفاعات الجهد الحثية العائدة EMF بشكل متكرر إلى احتراق ملفات المرحلات الوسيطة وتلف الإشارات التناظرية القريبة.

سمح استبدال الإعداد بوحدة IC693MDL931 واحدة بالتبديل المباشر للملفات اللولبية بجهد 240 VAC من خلال تلامساتها المعزولة الشاقة. أدى قمع الارتفاعات الحثية باستخدام شبكة RC snubber عبر كتلة الأطراف إلى إطالة عمر التلامس، وإزالة ضوضاء كابينة التحكم، وتقليل تعقيد الأسلاك الميدانية بشكل كبير.

الأسئلة المتكررة ودليل الشراء

هل أحتاج إلى قمع خارجي للتيار عند تبديل ملفات لولبية مترددة حثية باستخدام هذه الوحدة؟

نعم. يوصى بشدة بتركيب MOV (مقاوم الجهد الكهربائي لأكسيد المعادن) أو شبكة RC snubber عبر الأحمال المترددة الحثية. يمنع قمع ارتفاعات الجهد تأكل تلامسات المرحلات، مما يزيد من العمر التشغيلي المقدر بـ 1.1 مليون دورة.

هل يمكنني خلط مصادر جهد مختلفة عبر قنوات مختلفة في نفس الوحدة؟

نعم. نظرًا لأن الوحدة تتميز بقنوات مرحلات معزولة، يمكنك تبديل 24 VDC في دائرة إخراج واحدة و 230 VAC في دائرة مجاورة دون تداخل كهربائي بين القنوات.

ما الخطوة التي يجب أن أتخذها إذا أضاء مؤشر LED في اللوحة الأمامية ولكن الحمل المتصل لا يعمل؟

يشير مؤشر LED إلى أن منطق وحدة المعالجة المركزية قد نجح في تنشيط ملف المرحل الداخلي. إذا فشل الحمل في العمل، استخدم مقياس متعدد للتحقق من وجود مصدر طاقة ميداني عند شريط الأطراف أو افحص تلامسات المرحل بحثًا عن تأكل حراري ومقاومة تلامس عالية.

كيف ينطبق تخفيض تيار القناة عند تشغيل دوائر إخراج متعددة في وقت واحد في حرارة محيطة عالية؟

قد يؤدي تشغيل جميع القنوات عند أقصى حمل 8 أمبير في وقت واحد في درجات حرارة الخزانة المحيطة التي تزيد عن 45 درجة مئوية إلى توليد حرارة داخلية. قم بتوزيع الأحمال عالية التيار عبر القنوات غير المتجاورة أو تأكد من تبريد الخزانة بالهواء القسري للحفاظ على عمر النظام.

كيف أحدد ما إذا كنت سأختار بطاقة المرحل هذه بدلاً من وحدة إخراج الحالة الصلبة (triac أو ترانزستور)؟

اختر وحدة المرحل هذه عندما يتطلب تطبيقك مقاومة تلامس منخفضة، أو تبديل تيار عالي (حتى 8 أمبير)، أو عزلًا كهربائيًا للأحمال المترددة/المستمرة المختلطة. اختر وحدات الحالة الصلبة فقط إذا كانت سرعة دورتك تتطلب تبديلًا سريعًا متعدد الهرتز من شأنه أن يؤدي إلى تآكل سابق لأوانه لأذرع المرحلات الميكانيكية.
