وحدة الإدخال IC693MDL241 GE Fanuc Series 90-30 متوفرة في المخزون

ملخص تنفيذي

وحدة IC693MDL241 هي وحدة إدخال منفصلة ذات 16 قناة مصممة لمنصة PLC GE Fanuc / Emerson Series 90-30. صممت مع مراعاة المرونة، وهي تدعم إشارات الإدخال 24 فولت تيار متردد و 24 فولت تيار مستمر عبر مجموعة واحدة معزولة من 16 نقطة. في وضع التيار المستمر، تستوعب كلاً من تكوينات توصيل الغمر (الموجب) والمصدر (السالب)، مما يربط أدوات المجال المتنوعة مباشرة بمنطق اللوحة الخلفية.

بقبول جهد إدخال يصل إلى 30 فولت تيار متردد/تيار مستمر، تقوم IC693MDL241 بتحويل حالات المجال الرقمية إلى بتات ذاكرة %I، مما يوفر عزلًا يصل إلى 1500 فولت RMS بين توصيلات المجال ومنطق اللوحة الخلفية الداخلية.

الهيكل الأساسي وتخطيط توصيل المجال

تتميز IC693MDL241 بهيكل أحادي المجموعة حيث تشترك جميع قنوات الإدخال الـ 16 في طرف مشترك للعودة. يمكن تزويد الأجهزة الميدانية بالطاقة باستخدام طاقة خارجية يوفرها المستخدم أو من مصدر الطاقة المعزول 24 فولت تيار مستمر الذي توفره لوحة قاعدة Series 90-30.

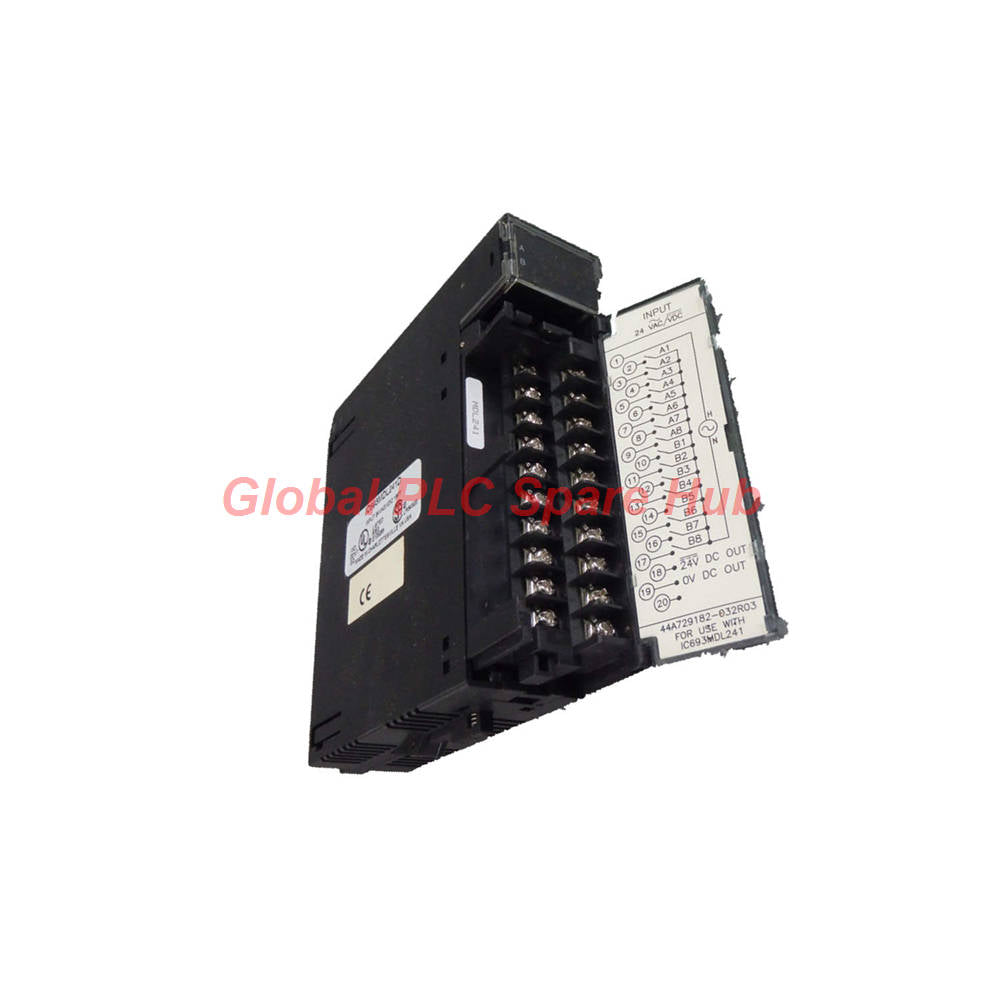

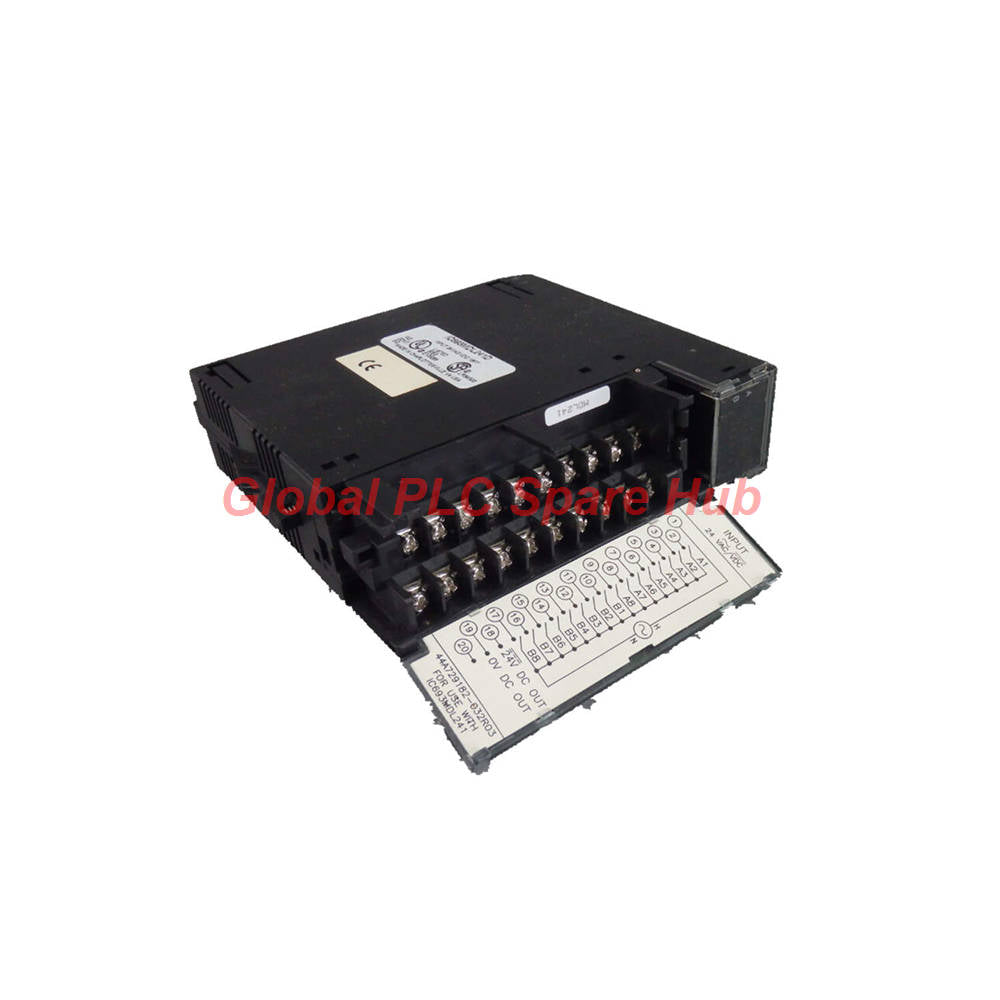

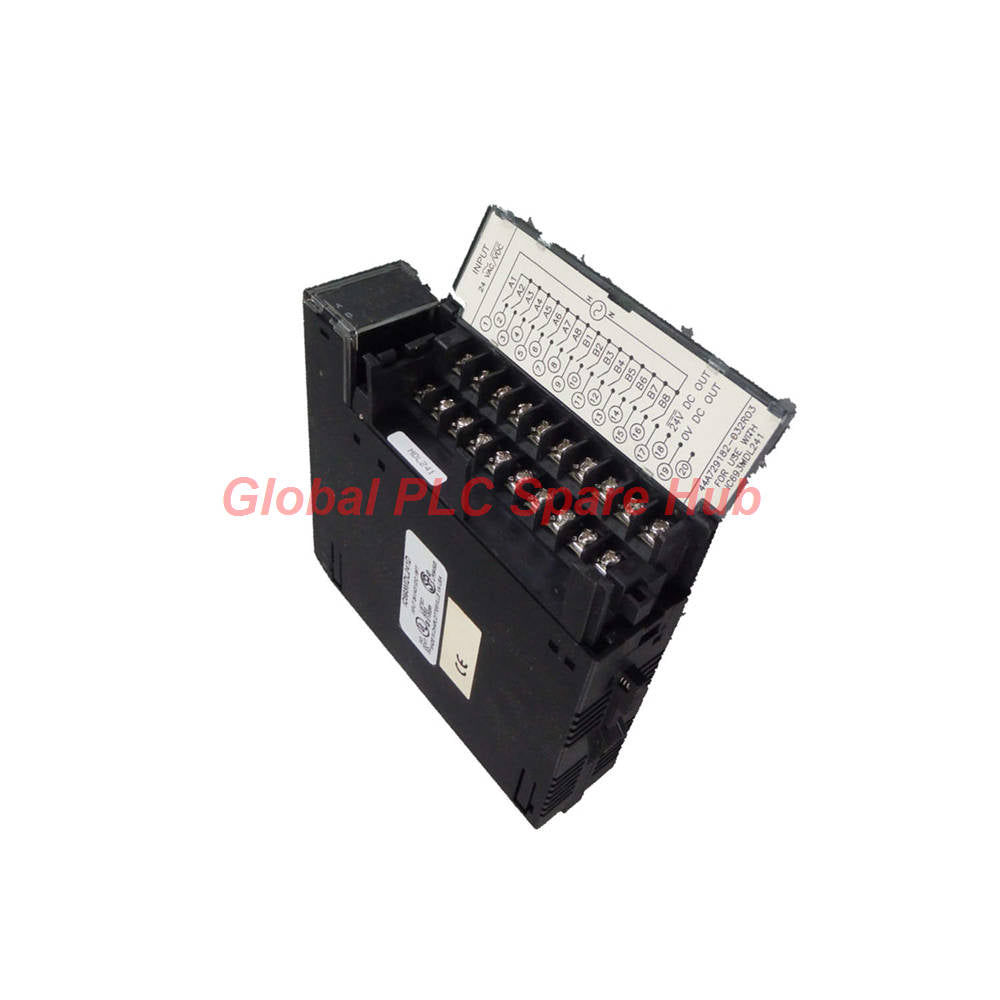

صَفَّان أفقيان من 8 مصابيح LED خضراء (مُصنفة A1–A8 للقنوات 1–8 و B1–B8 للقنوات 9–16) تعرض مؤشرًا بصريًا في الوقت الفعلي لتنشيط القناة. يتيح ملحق اللوحة الأمامية القابل للإزالة وضع علامات سلكية مخصصة لسهولة الصيانة.

المواصفات الفنية

متطلبات النظام وقواعد تركيب الرف

لدمج IC693MDL241 بشكل صحيح في هيكل Series 90-30، تأكد من الامتثال لهذه القواعد:

• متطلبات اللوحة الخلفية والطاقة
  • توافق الفتحات: يتم تركيبها في أي فتحة إدخال/إخراج قياسية للوحة قاعدة Series 90-30 ذات 5 فتحات أو 10 فتحات (IC693CHS391, IC693CHS397, إلخ).
  • تخصيص ميزانية الطاقة: تأكد من أن مصدر الطاقة (مثل IC693PWR321) لديه 80 مللي أمبير على الأقل متاحًا على ناقل 5 فولت تيار مستمر و 125 مللي أمبير متاحًا على سكة 24 فولت تيار مستمر المعزولة عند تنشيط جميع المدخلات الـ 16.
  • تزويد طاقة المجال: يمكن لدوائر الإدخال التيار المستمر استخدام مصدر 24 فولت تيار مستمر المعزول من اللوحة الخلفية أو مصدر طاقة خارجي منظم. تتطلب دوائر التيار المتردد مصدر طاقة تيار متردد خارجي.

المعدات المستهدفة والتطبيقات وقدرات التشخيص

يربط IC693MDL241 مستشعرات المجال الثنائية بالوحدة الأساسية لوحدة التحكم عبر بيئات كهربائية مختلطة للتيار المتردد/التيار المستمر.

الآلات المستهدفة وسيناريوهات التطبيق:

• خطوط النقل الصناعية التي تتضمن مفاتيح تقارب 24 فولت تيار مستمر ومستشعرات عينية كهروضوئية.
• مراكز التحكم في المحركات القديمة (MCC) التي تستخدم نقاط تلامس مرحلات مساعدة 24 فولت تيار متردد لردود فعل حالة التشغيل/التوقف.
• أنظمة تحديد موضع المشغلات الهوائية التي يتم مراقبتها بواسطة مفاتيح تحديد ميكانيكية جافة ومفاتيح ضغط.
• محطات تحكم المشغلين المجهزة بأزرار ضغط مضيئة ومفاتيح اختيار.

قدرات التشخيص:

• مؤشر LED بصري مباشر: تتيح كتلة الحالة البصرية للفنيين التحقق الفوري مما إذا كان الجهد موجودًا عبر دوائر القنوات الفردية دون الحاجة إلى استخدام مقياس متعدد.
• الكشف عن عتبة الأجهزة: تفرض القنوات عتبة صارمة تبلغ 11.5 فولت للمنطق 1 و 4.0 فولت للمنطق 0، مما يقوم بتصفية ضوضاء كابل المجال المستحثة والجهود العائمة.
• تخطيط حالة البرنامج: تقوم حالة الوحدة بتحديث عناوين بتات %I باستمرار أثناء عمليات مسح اللوحة الخلفية.

رؤية Global PLC Spare HUB

ضع في اعتبارك عوامل الهندسة هذه أثناء التثبيت أو استكشاف الأخطاء وإصلاحها:

1. استراتيجية عزل الجهد المختلط: نظرًا لأن جميع نقاط الإدخال الـ 16 تشترك في طرف عودة مشترك واحد، لا يمكنك خلط 24 فولت تيار متردد و 24 فولت تيار مستمر على نفس الوحدة. يجب أن تعمل المجموعة الكاملة المكونة من 16 نقطة على مرجع طاقة موحد. إذا كان تصميم لوحتك يتطلب إشارات تيار متردد وتيار مستمر مختلطة، فافصلها عبر بطاقات إدخال مخصصة.

2. تسرب التلامس وعتبات حالة الإيقاف: غالبًا ما تظهر مستشعرات المجال ذات الحالة الصلبة (مثل مستشعرات التقارب ذات السلكين) تيار تسرب في حالة الإيقاف. تأكد من أن التسرب يظل أقل بكثير من 1.0 مللي أمبير وأن جهد حالة الإيقاف ينخفض إلى أقل من 4.0 فولت لمنع البطاقة من تسجيل مشغلات حالة منطقية خاطئة 1.

الخدمات اللوجستية، والتعبئة، وشروط الضمان

• حماية الجودة: مغطاة بضمان شامل لمدة 12 شهرًا.
• تلبية الطلبات السريعة: يتم الشحن من المخزون خلال 24 إلى 48 ساعة.
• التسليم السريع العالمي بالبريد السريع: شحن جوي عالمي عبر FedEx، UPS، أو DHL.
• التعبئة الوقائية: مغلفة في أكياس ESD مضادة للكهرباء الساكنة مع رغوة واقية داخل عبوة تصدير مقواة.

دليل الاختيار والأسئلة الشائعة الفنية

دليل الاختيار: كيف أختار بين طاقة اللوحة الخلفية الداخلية والطاقة الخارجية لمستشعرات المجال التيار المستمر؟

استخدم مصدر 24 فولت تيار مستمر المعزول من كتلة طرف اللوحة الخلفية لأزرار الضغط البسيطة في اللوحة أو المفاتيح الميكانيكية. لأسلاك الكابلات الميدانية الطويلة المعرضة لضوضاء كهربائية عالية، استخدم مصدر طاقة خارجي لحماية اللوحة الخلفية من حلقات الأرض.

لماذا تكون مصابيح LED الخاصة بالحالة غير مضاءة على الرغم من وجود 24 فولت عبر أسلاك المستشعر؟

تحقق من توصيل خط الأرض أو الخط المحايد بالمجال بالطرف المشترك. يقطع خط المشترك المفتوح حلقة التيار، مما يحافظ على تيار الإدخال أقل من عتبة 3.2 مللي أمبير المطلوبة لتشغيل المقرن البصري ومصباح LED للحالة.

كيف يؤثر تأخير انتقال الإشارة على تطبيقات العد السريع؟

تتميز البطاقة بتأخير تشغيل يبلغ 12 مللي ثانية وتأخير إيقاف يبلغ 28 مللي ثانية مصممة لقمع ارتداد التلامس. لعد النبضات عالي السرعة فوق 20 هرتز، يجب تحديد بطاقات عداد عالية السرعة (مثل IC693APU300) بدلاً من ذلك.

هل يمكنني توصيل مستشعر تقارب PNP (مصدر) بهذه البطاقة؟

نعم. قم بتوصيل الطرف الموجب لمصدر طاقة التيار المستمر الخاص بك بمستشعر التقارب، وقم بتوصيل إشارة خرج المستشعر بالطرف المطلوب للبطاقة، وقم بتوصيل سكة الإمداد السلبية بالطرف المشترك للبطاقة.

ما هي الفحوصات التي يجب إجراؤها قبل استبدال بطاقة MDL241 موجودة تحت طاقة حية؟

قم بإيقاف تشغيل توصيلات المجال قبل إزالة كتلة الطرف من الموصل الأمامي. على الرغم من أن لوحات قاعدة Series 90-30 متينة، فإن سحب توصيلات المجال تحت الحمل على الأجهزة القديمة يخاطر بالقوس الكهربائي أو قصر الدوائر للأطراف المجاورة.
