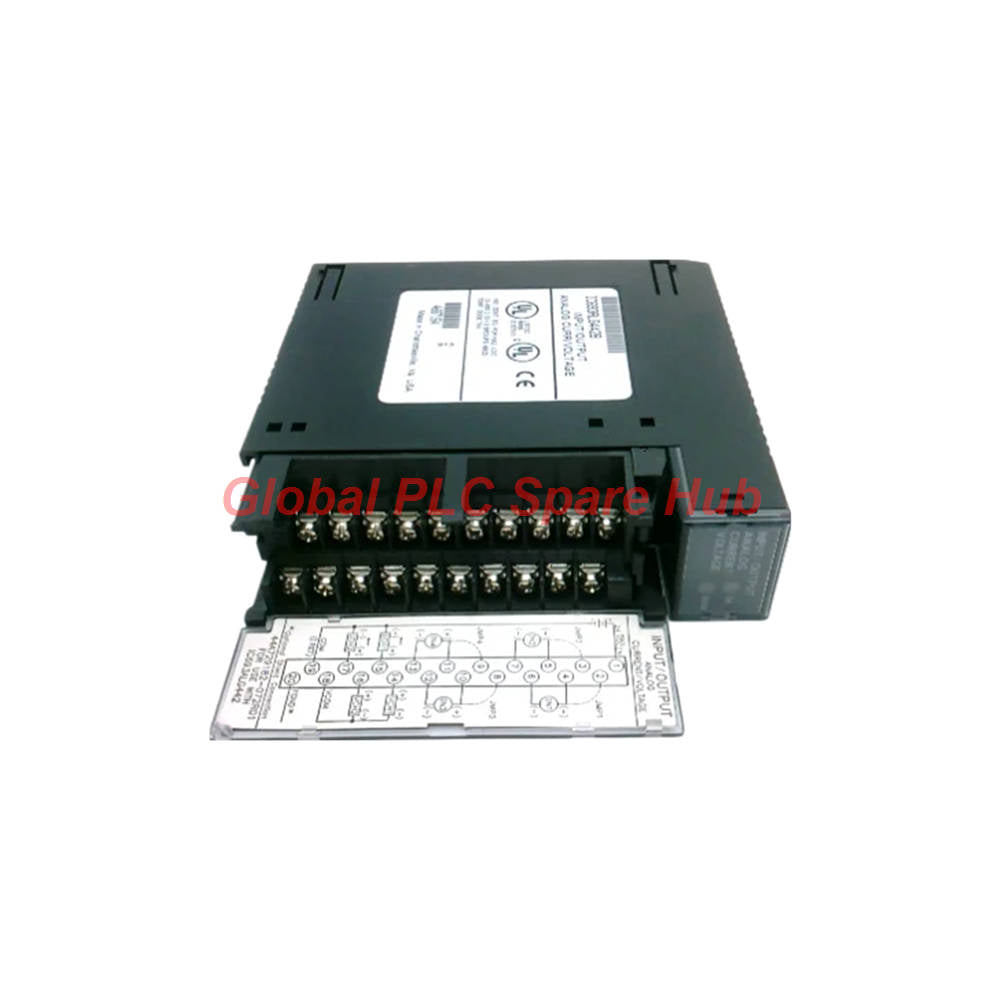

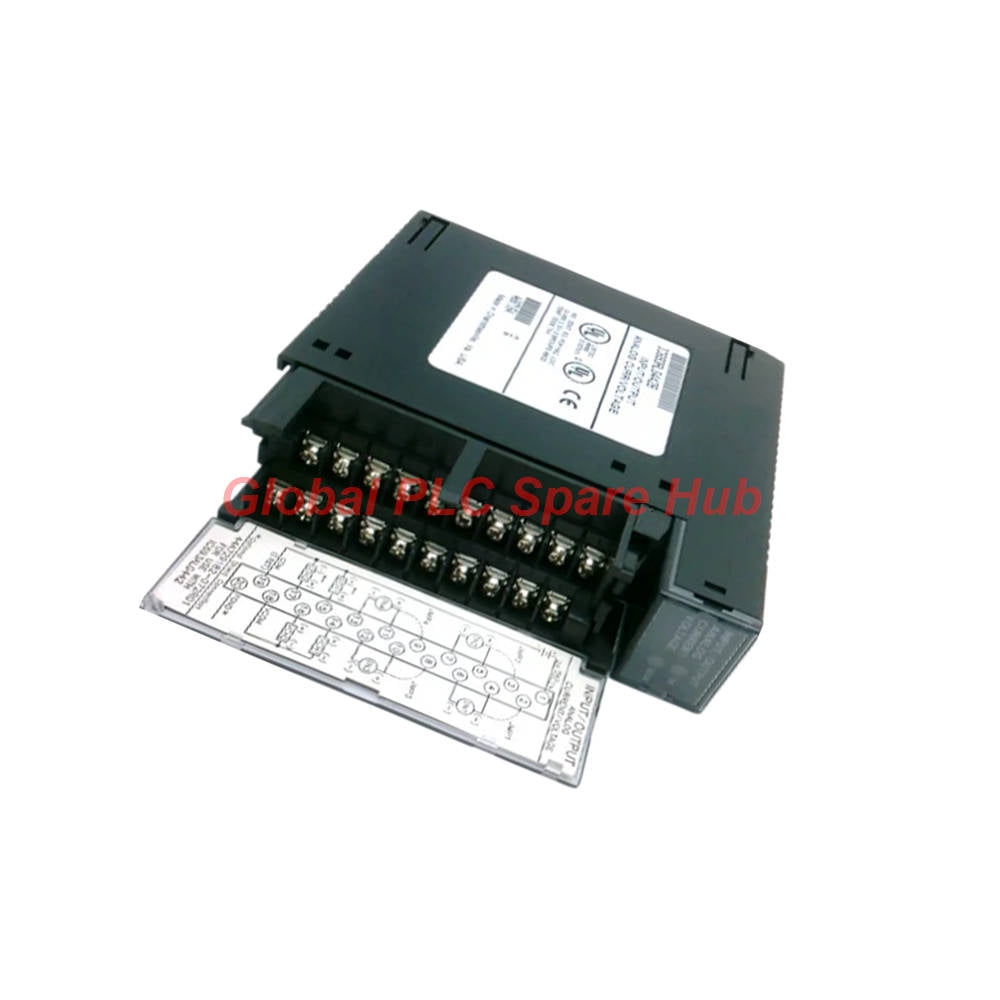

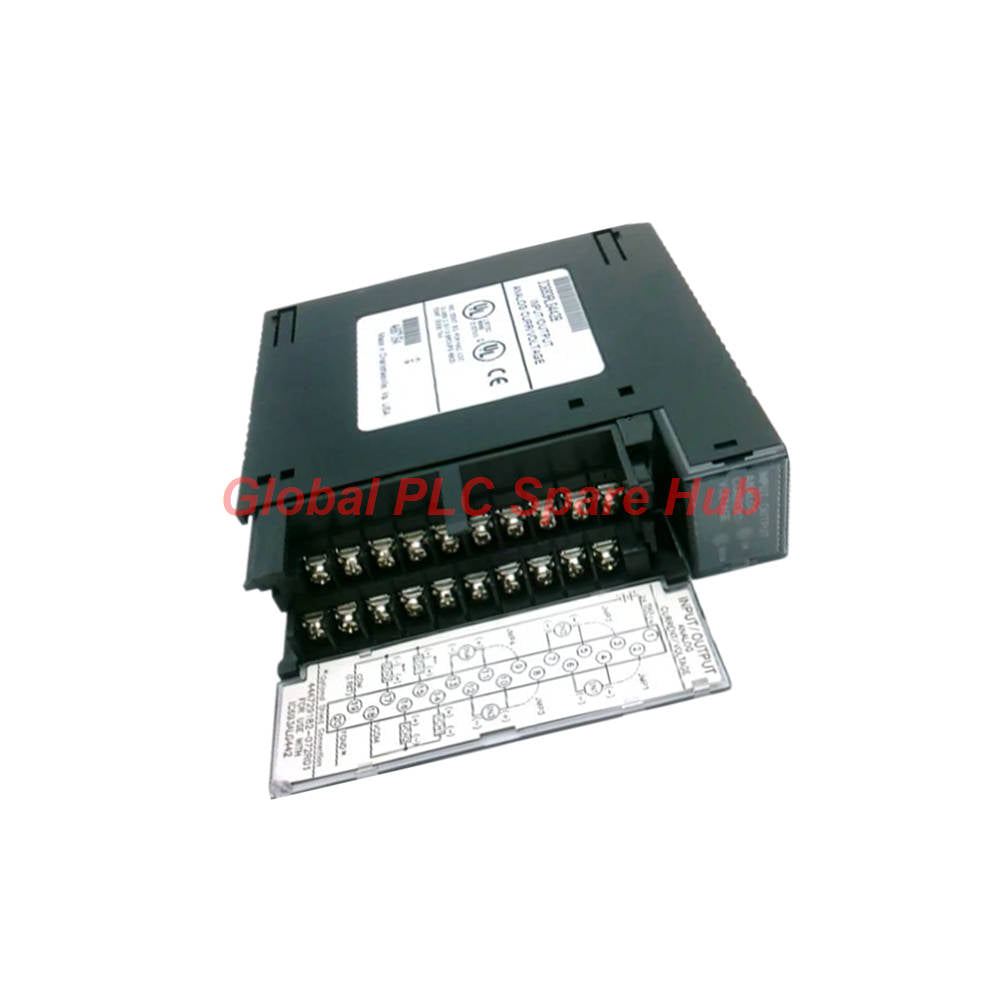

وحدة تحكم الدخل والخرج التناظرية IC693ALG442 من سلسلة GE Fanuc 90-30

Manufacturer: GE Fanuc
Product No.: IC693ALG442
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال/الإخراج التناظرية
Product Origin: USA
Payment: T/T, Western Union
Weight: 300g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

هندسة المعمارية ونظرة عامة على النظام

وحدة IC693ALG442 المصممة من قبل GE Fanuc ضمن منصة الأتمتة Series 90-30 هي وحدة تجميع تيار وجهد تناظرية عالية الكثافة. تتميز هذه الوحدة بأربع قنوات إدخال تفاضلية وقناتي إخراج أحاديتي الطرف، وتتولى مهام التحكم المعقد في الحلقات، وتكييف إشارة المستشعر، وتوليد أوامر المشغل عبر أنظمة التحكم الصناعية القديمة.

مصفوفة مواصفات المعلمات الفنية

العلامة التجارية: GE Fanuc
سلسلة المنتجات: Series 90-30
النموذج / رقم الجزء: IC693ALG442
نوع الوحدة: وحدة تجميع جهد/تيار تناظري
قنوات الإدخال: 4 قنوات تفاضلية (0 إلى 10 فولت، -10 إلى +10 فولت، 0-20 ملي أمبير، 4-20 ملي أمبير)
قنوات الإخراج: قناتان أحاديتي الطرف (0 إلى 10 فولت، -10 إلى +10 فولت، 0-20 ملي أمبير، 4-20 ملي أمبير)
مقاومة الإدخال: 800 كيلو أوم
معدلات التحديث: 8 مللي ثانية للمدخلات؛ 4 مللي ثانية للمخرجات
مصدر طاقة خارجي: 20 إلى 30 فولت تيار مستمر (24 فولت تيار مستمر اسمي، تموج مسموح به 10%)
استهلاك الطاقة: 95 مللي أمبير من مصدر اللوحة الخلفية الداخلي +5 فولت؛ 129 مللي أمبير من مصدر 24 فولت الخارجي
كتلة أطراف التوصيل: كتلة أطراف توصيل أمامية بـ 20 طرفًا لتبسيط توصيلات الأسلاك الميدانية

مقياس الأداء	المواصفات الهندسية
دقة الإدخال	2.5 مللي فولت (0-10 فولت)، 5 مللي فولت (-10 إلى 10 فولت)، وصولاً إلى 5 ميكرو أمبير لنطاقات التيار
دقة الإخراج	0.625 ميكرو أمبير لحلقات التيار 0-20 مللي أمبير و 0.5 ميكرو أمبير لحلقات التيار 4-20 مللي أمبير
الدقة المطلقة	±0.25% من المقياس الكامل عند 25 درجة مئوية للمدخلات؛ ±0.1% عادة للمخرجات
اكتشاف الأعطال	اكتشاف أعطال الدائرة المفتوحة المدمج لحلقات إخراج التيار النشطة
معالجة البيانات	قص تلقائي لمدخلات ADC التي تتجاوز النطاق إلى أقرب قيمة صالحة

إرشادات التركيب والتوصيل

قم بتركيب الوحدة مباشرة في أي فتحة إدخال/إخراج قياسية للوحة أساس GE Fanuc Series 90-30.

قم بتوصيل مصدر طاقة تيار مستمر خارجي مستقر يوفر من 20 إلى 30 فولت تيار مستمر لتغذية دوائر الحلقة التناظرية.

قم بتوصيل الإشارات الميدانية بشكل آمن بكتلة موصل الوجه الأمامي ذات الـ 20 طرفًا، مع الحفاظ على التدريع المناسب.
تأكد من توافق التحجيم أحادي القطب الافتراضي وأوضاع تشغيل الإخراج الافتراضية مع منطق حلقة التحكم لديك.

قدرات التشخيص ومراقبة الأعطال

اكتشاف الدائرة المفتوحة: يحدد تلقائيًا حلقات التيار المقطوعة أو مسارات المشغلات غير المتصلة.
بث الحالة: ينقل بيانات الأداء، وإنذارات الحمل الزائد للأسلاك المقطوعة، وحالة طاقة المستخدم مباشرة إلى وحدة المعالجة المركزية لـ PLC.
حماية نطاق ADC: يتعامل برشاقة مع القيم التي تتجاوز النطاق عن طريق تحويلها إلى أقرب عتبة صالحة قبل التحويل.

اللوجستيات العالمية، الضمان وشروط الضمان

حماية الضمان: مدعومة بضمان شامل لمدة 12 شهرًا ضد عيوب التصنيع.
سرعة التنفيذ: معالجة سريعة للطلبات وشحنها في غضون 24 إلى 48 ساعة للمخزون الجاهز.
شركات النقل العالمية: توصيل سريع وآمن وقابل للتتبع بالكامل يديره FedEx و UPS و DHL.

رؤية Global PLC Spare HUB والتطبيقات المستهدفة

المعدات المستهدفة: رفوف Series 90-30 القديمة التي تتحكم في حلقات تدفق السوائل، ومستشعرات الضغط، ومشغلات الصمامات التناسبية.
سيناريوهات التطبيق: يتم نشرها في منشآت معالجة المياه البلدية، وآلات التعبئة والتغليف، وخلايا الأتمتة الصناعية التي تتطلب اكتساب وتحكم تناظري متعدد القنوات في وقت واحد.
الرؤية الهندسية: تلاحظ الفرق الفنية في Global PLC Spare HUB أن القراءات التناظرية غير المستقرة على IC693ALG442 غالبًا ما تكون ناجمة عن تجاوز تموج الجهد عتبة 10% على سكة الإمداد الخارجي 24 فولت أو عدم تأريض دروع الإشارة. تحقق دائمًا من تموج مصدر الطاقة باستخدام راسم الذبذبات قبل تشخيص عطل الوحدة.

الأسئلة الفنية المتكررة من الخبراء

السؤال: ما الإجراء الذي تتخذه الوحدة عندما تتجاوز إشارة الإدخال الحد الأقصى المعاير لها؟
الجواب: يقوم ADC تلقائيًا بتحديد وتحويل القيمة التي تتجاوز النطاق إلى أقرب قيمة تشغيل صالحة قبل إرسالها إلى وحدة المعالجة المركزية.
السؤال: لماذا تتطلب الوحدة مصدر طاقة خارجي بجهد 24 فولت تيار مستمر بالإضافة إلى اللوحة الخلفية؟
الجواب: يتعامل مصدر اللوحة الخلفية الداخلي +5 فولت مع معالجة المنطق، بينما يقوم مصدر الطاقة الخارجي البالغ 129 مللي أمبير بتزويد الدوائر التناظرية ومحركات حلقات التيار بالطاقة.
السؤال: ما هو الفرق التشغيلي الأساسي بين معدلات تحديث الإدخال والإخراج؟
الجواب: تنفذ قنوات الإدخال دورة تحديث كاملة كل 8 مللي ثانية، بينما يتم تحديث قنوات الإخراج بمعدل أسرع يبلغ 4 مللي ثانية.
السؤال: ما هي عوامل الاختيار التي يجب على المهندسين تقييمها عند استبدال هذه الوحدة المتوقفة؟
الجواب: تأكد من أن متطلبات تطبيقك تتطابق مع مقاومة الإدخال البالغة 800 كيلو أوم وتحقق من أن ضفيرة الأسلاك الخاصة بك تناسب كتلة الطرف الأمامي ذات الـ 20 طرفًا.
السؤال: كيف يمكن للفنيين التحقق من ظروف الدائرة المفتوحة على قنوات إخراج التيار؟
الجواب: تتميز الوحدة بدوائر اكتشاف الدائرة المفتوحة المدمجة التي تشير إلى الأعطال عبر سجلات تشخيص PLC عندما تنقطع استمرارية الحلقة.
