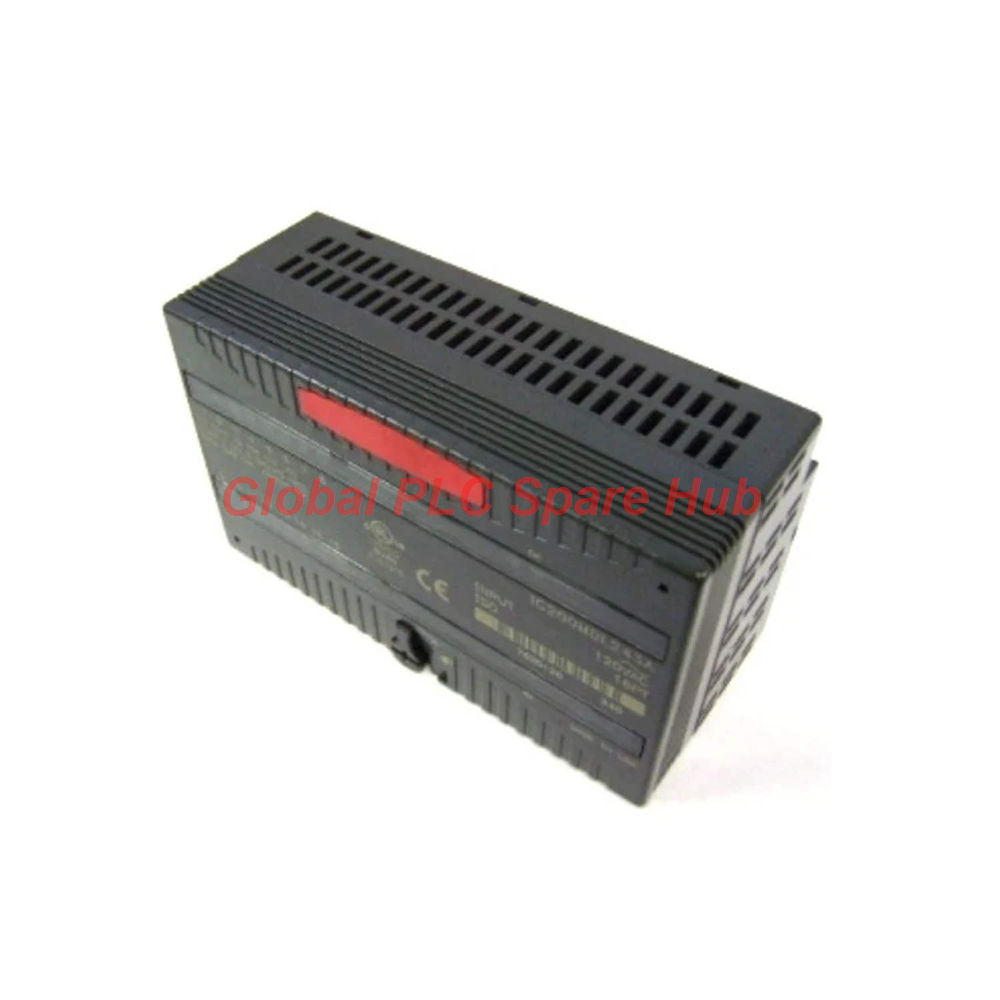

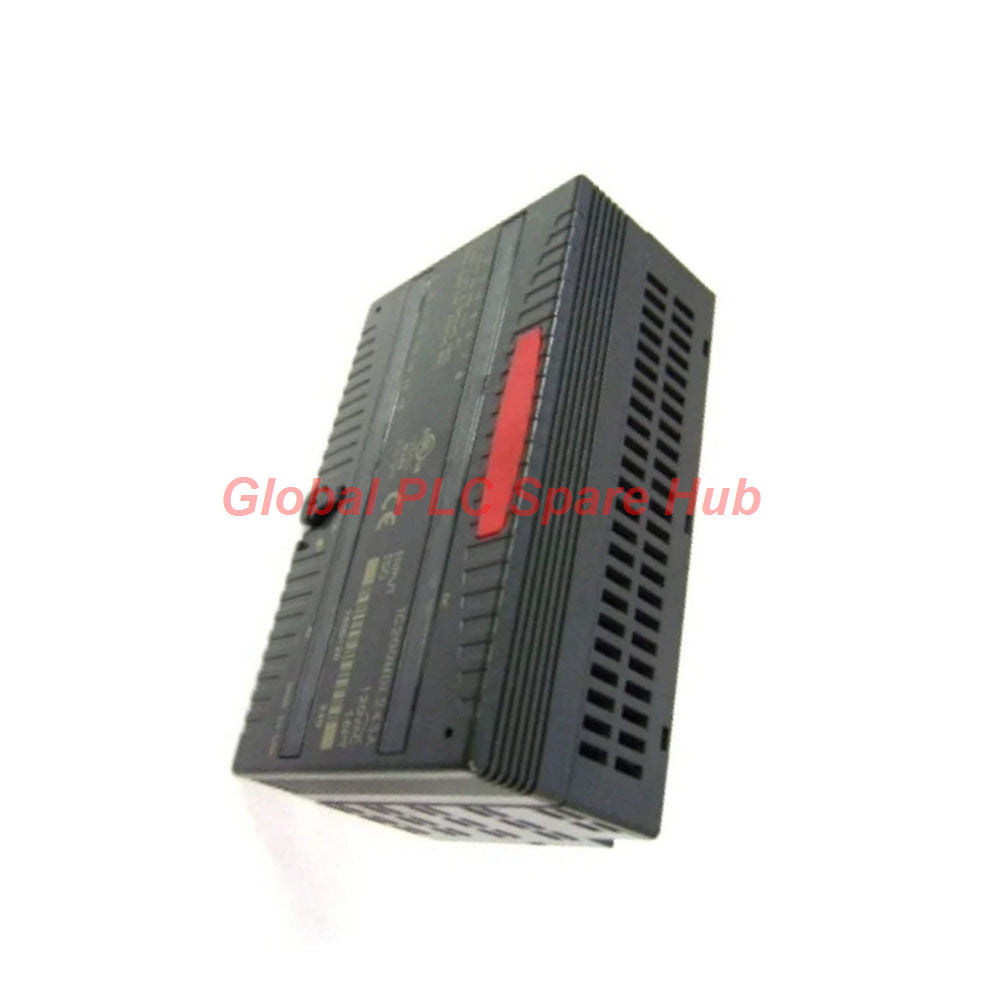

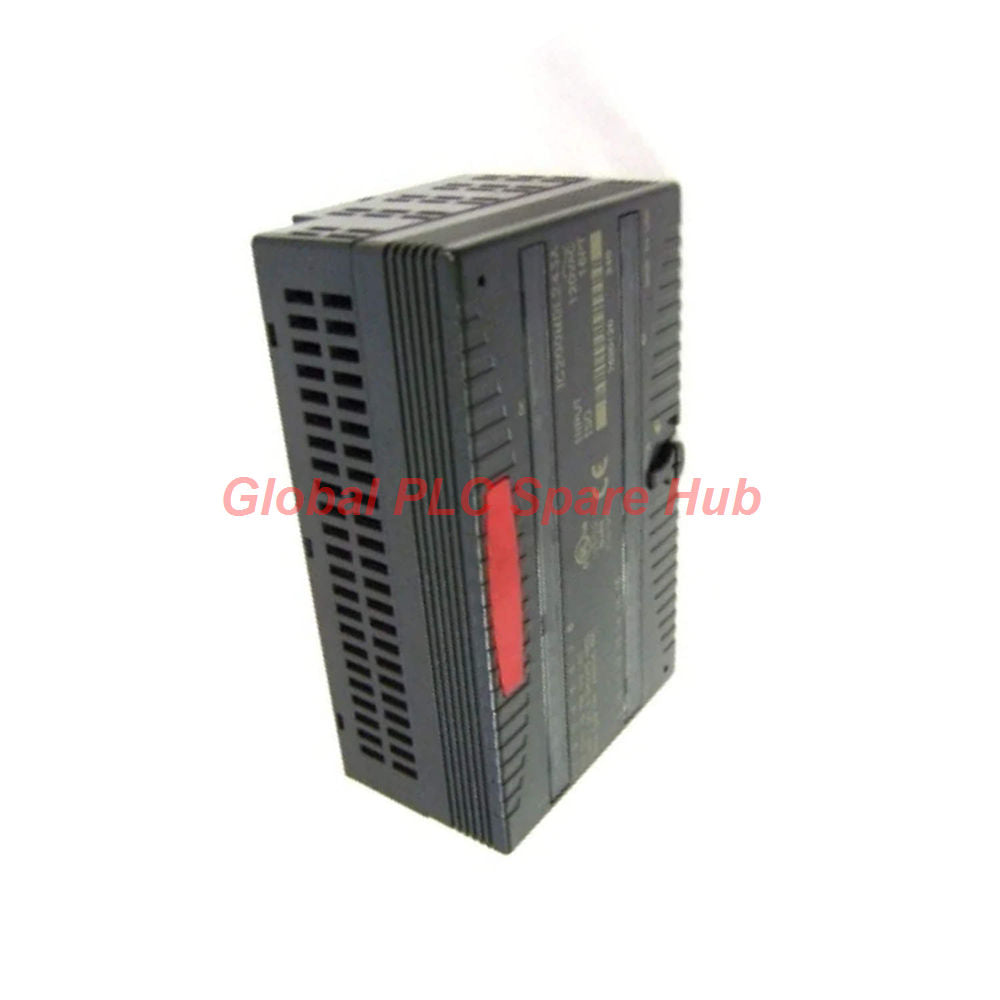

IC200MDL243 وحدة إدخال منفصلة معزولة GE Fanuc VersaMax ذات 16 نقطة 120VAC

نظرة عامة هندسية: بنية الإدخال المنفصل IC200MDL243

يعد IC200MDL243 وحدة إدخال منفصلة عالية الكثافة بـ 16 قناة 120 فولت تيار متردد، مصممة لمنصات الإدخال/الإخراج والتحكم GE Fanuc VersaMax.

تم تصميم IC200MDL243 لعزل القنوات الفردية، وهو يعالج الإشارات الثنائية من مفاتيح حقل التيار المتردد ومستشعرات الحد وأزرار الضغط.

تحول الوحدة إشارات الحقل عالية الجهد للتيار المتردد إلى 16 بت من بيانات الإدخال المنفصل النظيفة لوحدة المعالجة المركزية (CPU) أو وحدة واجهة الشبكة (NIU).

توفر كل قناة عزلًا مستمرًا بين القنوات بقيمة 250 فولت تيار متردد وعزلًا من القناة إلى الأرض بقيمة 250 فولت تيار متردد، مما يزيل تداخل الحلقة الأرضية عبر المنشآت الصناعية الصاخبة.

يدعم التثبيت المفاجئ على قواعد حامل VersaMax القياسية الإدخال والإزالة الساخنة، مما يقلل بشكل كبير من وقت توصيل الأسلاك الهندسية ووقت توقف النظام.

مصفوفة المعلمات الفنية

تحديد النظام وسمات الأجهزة

• العلامة التجارية / الشركة المصنعة: GE Fanuc
• سلسلة المنتج: VersaMax I/O
• رقم القطعة: IC200MDL243
• فئة الوحدة: وحدة إدخال تيار متردد منفصلة
• عدد القنوات: 16 قناة معزولة بشكل فردي
• واجهة التركيب: قاعدة حامل VersaMax Snap-In
• الأبعاد: 110 ملم × 66.8 ملم × 50.0 ملم

معلمات الإشارة الكهربائية والتبديل

• جهد التشغيل الاسمي: 120 فولت تيار متردد
• نطاق جهد الإدخال: 0 إلى 132 فولت تيار متردد
• عتبة الجهد في حالة التشغيل: 70 إلى 132 فولت تيار متردد
• عتبة الجهد في حالة الإيقاف: 0 إلى 20 فولت تيار متردد
• الحد الأدنى لتيار الحمل: 5.0 مللي أمبير لكل نقطة
• الحد الأقصى لوقت الاستجابة (تشغيل): دورة تيار متردد واحدة
• مصدر طاقة اللوحة الخلفية: داخلي (لا يتطلب مصدر طاقة منطقي خارجي)
• سحب تيار اللوحة الخلفية: 100 مللي أمبير كحد أقصى عند 5 فولت تيار مستمر

العزل الكلفاني والبيئة

• عزل القناة إلى القناة: 250 فولت تيار متردد مستمر
• عزل القناة إلى الأرض: 250 فولت تيار متردد مستمر
• قابل للتبديل الساخن: مدعوم عند توصيله بحوامل VersaMax النشطة

التطبيقات المستهدفة والاستخدام الميداني

• مراقبة مركز التحكم بالمحركات (MCC): قراءة إشارات التغذية الراجعة من الملامسات المساعدة 120 فولت تيار متردد وحالة التشغيل مباشرة.
• مصفوفات القفل الآمن: ربط مفاتيح الحد الميكانيكية 120 فولت تيار متردد المثبتة في الحقل وبوابات الأمان للأبواب عبر خطوط النقل.
• ضوابط الانزلاقية للعمليات: مراقبة مفاتيح التعويم العالية/المنخفضة ومفاتيح الضغط في مرافق معالجة المياه البلدية.
• تكامل اللوحات القديمة: توصيل أزرار الضغط ومفاتيح الاختيار 120 فولت تيار متردد الموجودة مباشرة دون ترحيلات وسيطة.

إمكانيات التشخيص وحالات مؤشرات LED

• مصفوفة مؤشرات LED للحالة المدمجة: تتميز بـ 16 مؤشر LED أخضر مرقمة بشكل فردي تشير إلى حالة التشغيل/الإيقاف المنطقية في الوقت الفعلي لكل قناة.
• مؤشر سلامة اللوحة الخلفية: مؤشر LED مخصص يتحقق من اتصال ناقل اللوحة الخلفية وسلامة طاقة المنطق الداخلية.
• عزل الأعطال: يمنع عزل القناة إلى القناة فشل ارتفاع خط التيار على أحد المدخلات من الانتشار إلى القنوات المجاورة.
• تشخيصات الإدخال الساخن: يتيح التحقق من اتصال الحامل في الوقت الفعلي تبديل الوحدة ساخنًا دون مقاطعة حوامل التوسعة المجاورة.

رؤية Global PLC Spare HUB

أثناء استدعاء طارئ في محطة معالجة كيميائية، واجه العميل قراءات "تشغيل خاطئة" غير منتظمة عبر قنوات متعددة في بطاقة إدخال قديمة 120 فولت تيار متردد. تسببت الضوضاء المتقطعة لخط التيار المتردد وتوصيل الطور في أن الوحدات غير المعزولة القياسية تفسر الجهد المحايد العائم بشكل خاطئ كإشارات إدخال صالحة. قمنا باستبدال البطاقة القياسية بوحدة IC200MDL243. بفضل عزل 250 فولت تيار متردد بين القنوات في IC200MDL243، تم كسر حلقات الأرض وتم قمع تسرب الطور بالكامل. استأنفت المحطة العمل الطبيعي على الفور، وتجنبت عمليات التفريغ المكلفة. عند تحديث دوائر التحكم القديمة 120 فولت مع محايدات مشتركة، فإن تحديد القنوات المعزولة بشكل فردي أمر بالغ الأهمية لسلامة الإشارة المستقرة.

اللوجستيات والتعبئة وشروط الضمان

• الشحن السريع العالمي: توصيل سريع من الباب إلى الباب في جميع أنحاء العالم عبر شبكات FedEx و DHL و UPS.
• وقت معالجة الطلب: يشحن في غضون 24 إلى 48 ساعة بعد التحقق من الدفع.
• التعبئة الآمنة من التفريغ الكهربائي (ESD): مختومة في أكياس واقية مضادة للكهرباء الساكنة داخل علب مبطنة بالرغوة الثقيلة.
• شروط الضمان: مشمول بضمان استبدال تشغيلي شامل لمدة 12 شهرًا.

دليل الاختيار والشراء الهندسي

عند اختيار أجهزة الإدخال لأرفف التحكم VersaMax، تحقق مما إذا كانت المستشعرات الميدانية تصدر إشارات 24 فولت تيار مستمر أو 120 فولت تيار متردد.

تم تصميم IC200MDL243 خصيصًا لإشارات مصدر 120 فولت تيار متردد حيث يتطلب عزل قناة مستقلة.

إذا كانت بنية التحكم لديك تستخدم منطق 24 فولت تيار مستمر غارق أو مصدري، فحدد وحدات التيار المستمر مثل IC200MDL650 لمنع عدم تطابق جهد الحقل.

الأسئلة الشائعة في الهندسة الميدانية

السؤال: هل يلزم وجود مصدر طاقة ميداني خارجي لتشغيل الجانب المنطقي من IC200MDL243؟

الجواب: لا، تسحب الدوائر المنطقية كل طاقة التشغيل اللازمة مباشرة من اللوحة الخلفية VersaMax حتى 100 مللي أمبير.

السؤال: هل يمكنني خلط خطوط طور 120 فولت تيار متردد مختلفة عبر قنوات مختلفة في نفس الوحدة؟

الجواب: نعم، لأن كل قناة معزولة بشكل فردي حتى 250 فولت تيار متردد مستمر، مما يسمح بمدخلات من أطوار تيار متردد مختلفة دون دوائر قصر بين الأطوار.

السؤال: ما الذي يجعل مؤشر LED للقناة مضاءً بشكل خافت عندما يكون المفتاح الميداني مفتوحًا؟

الجواب: قد يتجاوز تيار التسرب في حالة الإيقاف عبر الكابلات الطويلة أو مفاتيح الحالة الصلبة عتبة إيقاف تشغيل الوحدة؛ يؤدي تركيب مقاومة BLEED عبر أطراف الإدخال إلى حل هذه الحالة.

السؤال: هل يمكن استبدال IC200MDL243 أثناء تشغيل رف PLC؟

الجواب: نعم، تدعم بنية حامل VersaMax الإدخال والإزالة الساخنة للوحدة دون إيقاف تشغيل الطاقة عن الوحدات المجاورة على الرف.

السؤال: ما هو تأخير استجابة تشغيل الإشارة لمدخلات 120 فولت تيار متردد في هذه البطاقة؟

الجواب: الحد الأقصى لوقت الاستجابة هو دورة تيار متردد واحدة (حوالي 16.6 مللي ثانية عند 60 هرتز أو 20 مللي ثانية عند 50 هرتز) للسماح بتثبيت تصفية التيار المتردد الداخلية.
