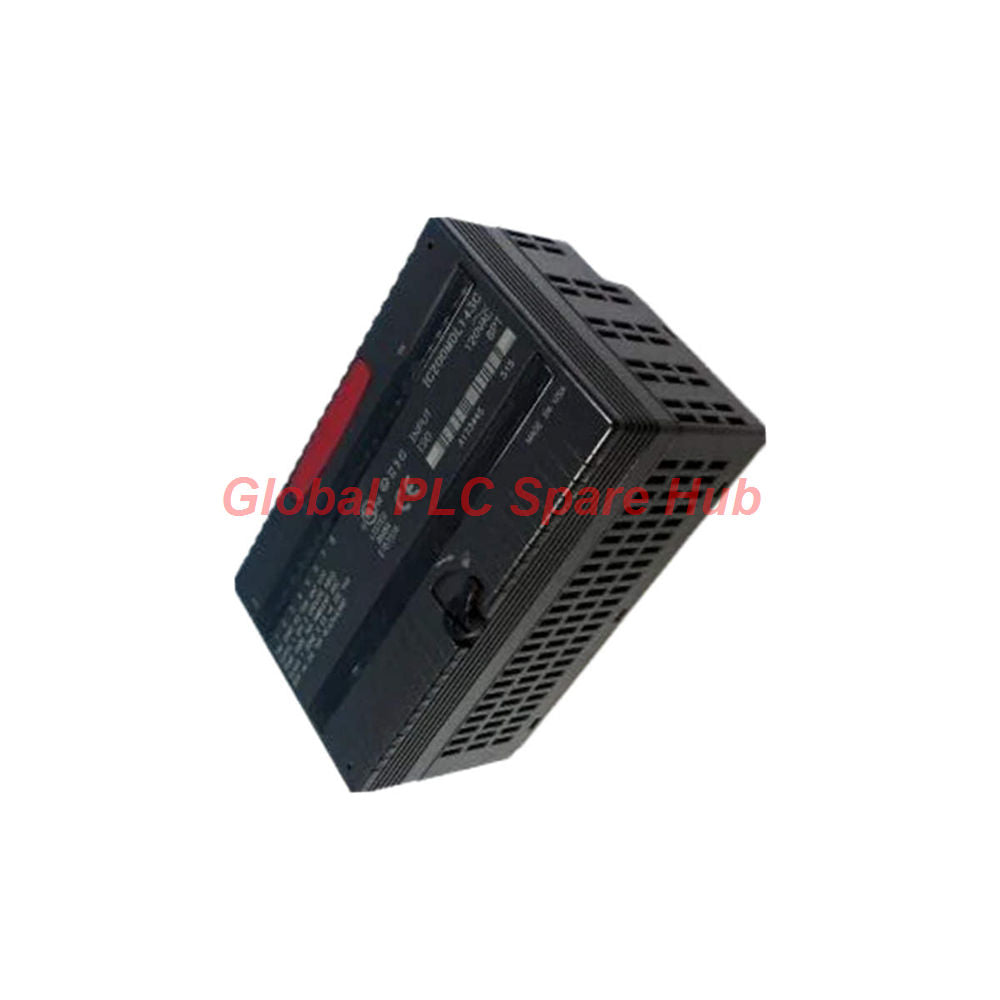

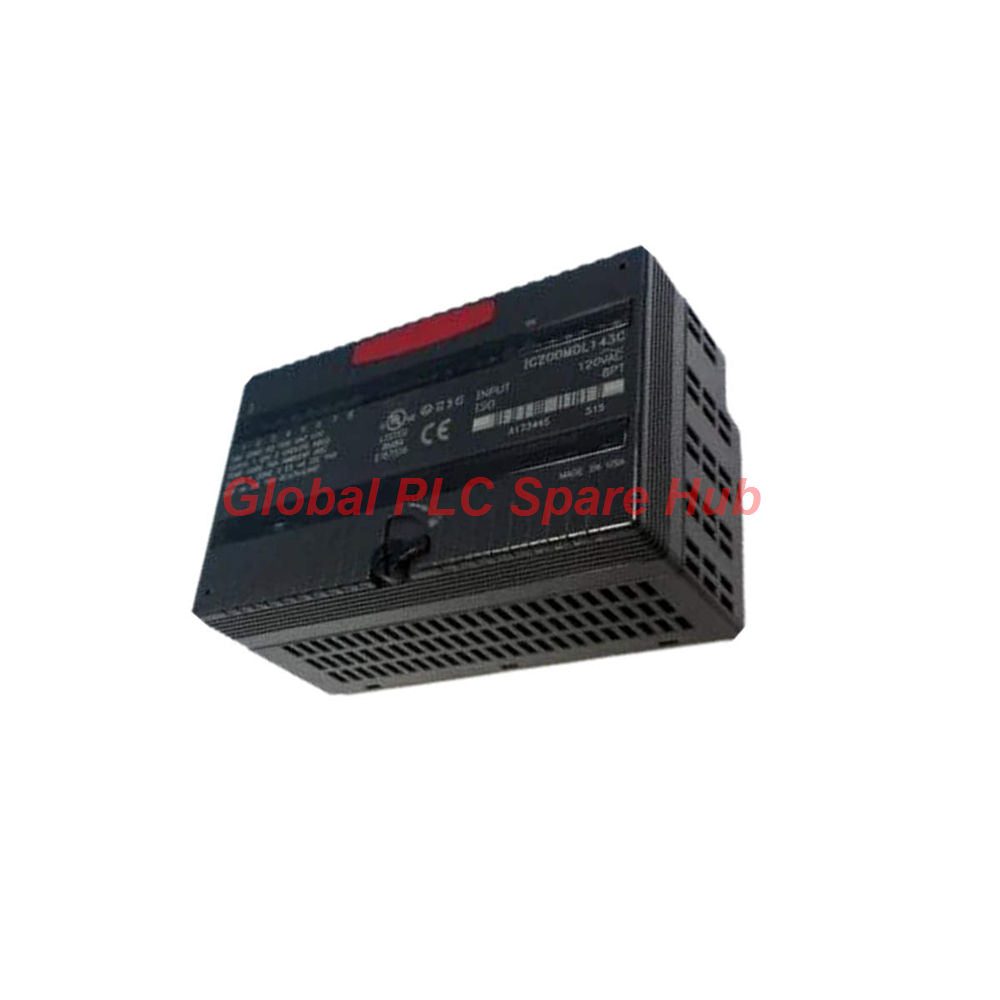

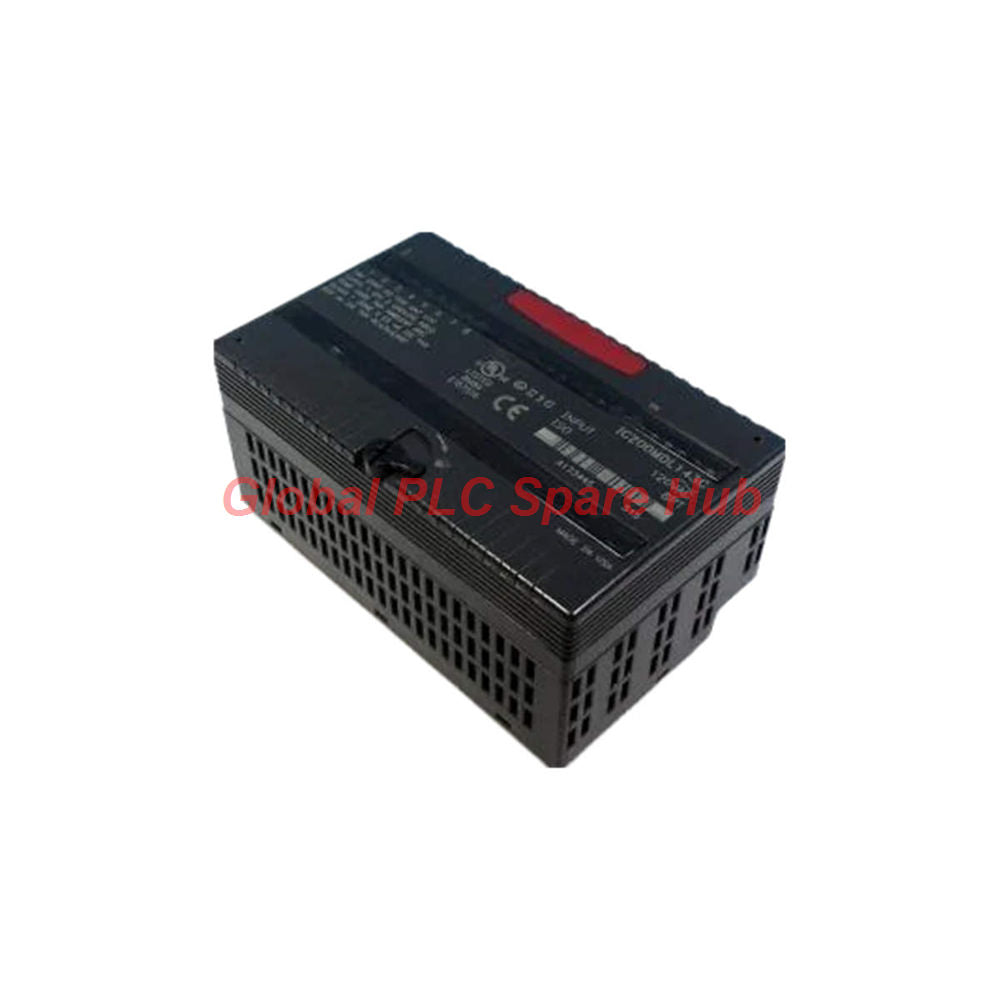

وحدة دخل تيار متردد 8 قنوات IC200MDL143 من GE Fanuc VersaMax

Manufacturer: GE Fanuc
Product No.: IC200MDL143
Condition： متوفر بالمخزون
Product Type: وحدة إدخال معزولة
Product Origin: USA
Payment: T/T, Western Union
Weight: 290g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

نظرة عامة على وحدة الإدخال المنفصل GE Fanuc IC200MDL143 VersaMax

تم تصميم وحدة الإدخال المنفصل VersaMax طراز IC200MDL143 من GE Fanuc لتلبية متطلبات بيئات الأتمتة الصناعية الصعبة. تتعامل هذه الوحدة IC200MDL143 مع 8 قنوات إدخال تيار متردد (AC) معزولة بشكل فردي، وتتصل بسلاسة مع الأجهزة الميدانية مثل المستشعرات والمفاتيح وأزرار الضغط. وباعتبارها جزءاً من سلسلة VersaMax القوية، تقوم وحدة الإدخال المنفصل IC200MDL143 بتحويل إشارات المجال الخارجية إلى بيانات منفصلة موثوقة مكونة من 8 بت لمعالجتها بواسطة وحدة المعالجة المركزية (CPU) أو وحدة واجهة الشبكة (NIU). ويقدر المهندسون تصميمها المعياري الذي يعمل على تحسين مساحة الخزانة وتقليل العبء على النظام.

المواصفات الفنية

العلامة التجارية: GE Fanuc
السلسلة: VersaMax
رقم القطعة: IC200MDL143
الوصف: وحدة إدخال منفصل
جهد التشغيل: 120 فولت تيار متردد
نطاق جهد الإدخال: 0 إلى 132 فولت تيار متردد
نطاق التردد: 47 إلى 63 هرتز
نطاق جهد الحالة التشغيلية (On): 70 إلى 132 فولت تيار متردد
نطاق جهد حالة الإيقاف (Off): 0 إلى 20 فولت تيار متردد
الحد الأدنى لتيار الحالة التشغيلية: 5 مللي أمبير
تصنيف تيار اللوحة الخلفية: 50 مللي أمبير عند 5.0 فولت تيار مستمر
أقصى زمن استجابة (تشغيل): دورة واحدة
عزل القنوات: 1500 فولت تيار متردد بين النقاط (60 دقيقة)، 1500 فولت تيار متردد للأرضي (دقيقة واحدة)
عدد المداخل: 8 مداخل منفصلة (منطق موجب / مصدري)
درجة حرارة التشغيل: الحدود الصناعية القياسية

إرشادات التركيب

قم بتركيب وحدة IC200MDL143 بإحكام على حوامل الإدخال/الإخراج (I/O) المخصصة من نوع VersaMax.
استخدم بنية قاعدة الحامل لتوصيل الأسلاك الميدانية مسبقاً قبل تركيب الوحدة.
استفد من إمكانيات الإدخال والإزالة أثناء التشغيل (Hot Swapping) لاستبدال وحدة الإدخال المنفصل IC200MDL143 دون الحاجة إلى إيقاف تشغيل الحامل بالكامل.
تحقق من عزم ربط الأطراف وتأكد من التوجيه الصحيح للخط الأرضي المشترك للتيار المتردد لمنع حدوث حلقات أرضية.

سهولة التشغيل والصيانة

راقب حالة القنوات في الوقت الفعلي باستخدام مؤشرات LED الثمانية المرقمة الموجودة على اللوحة الأمامية للوحدة IC200MDL143.
تحقق من طاقة المنطق الداخلية عبر مؤشر LED الأخضر المخصص لعمليات اللوحة الخلفية.
قم بإجراء عمليات فحص روتينية للقنوات دون الحاجة لفصل الأسلاك الميدانية الثقيلة بفضل التصميم المعياري للحامل.
اعزل الأعطال الفردية بسرعة باستخدام العزل الضوئي بين القنوات.

التوافق والمرونة البيئية

وحدات التحكم المتوافقة: وحدات المعالجة المركزية (CPU) ووحدات واجهة الشبكة (NIU) من سلسلة VersaMax.
عائلة النظام: معمارية الإدخال/الإخراج والتحكم VersaMax.
المقاومة البيئية: مصممة لتحمل الاهتزازات الصناعية القياسية، والصدمات، وتقلبات درجات الحرارة المحيطة.
الحصانة ضد الضوضاء: يعمل العزل الضوئي المتقدم على تقليل التداخل الكهرومغناطيسي (EMI) الناتج عن آلات المصانع الثقيلة.

الشهادات والشحن والضمان

الشهادات: متوافقة مع معايير CE وUL الصناعية الرئيسية.
شركات الشحن: إرسال سريع عالمي عبر FedEx وUPS وDHL.
سرعة التنفيذ: نافذة شحن مضمونة خلال 24 إلى 48 ساعة.
شروط الضمان: مدعومة بضمان شامل لمدة 12 شهراً.
محتويات العبوة: 1 × وحدة إدخال منفصل GE Fanuc IC200MDL143 VersaMax، ورقة وثائق المستخدم.

سيناريوهات التطبيق النموذجية

خطوط تجميع أتمتة المصانع التي تراقب مفاتيح حدود التيار المتردد.
محطات معالجة المياه التي تتصل بمستشعرات تغذية الصمامات بجهد 120 فولت تيار متردد.
أنظمة مناولة المواد التي تتبع أجهزة الكشف عن القرب الميكانيكية.
لوحات إدارة الطاقة التي تلتقط إشارات الحالة المنفصلة من مراكز التحكم في المحركات.

رؤية وخبرة Global PLC Spare HUB الميدانية

يواجه المهندسون الميدانيون غالباً مشكلات التعثر غير المبرر عندما تلتقط الكابلات الطويلة فولتيات تيار متردد مستحثة. عند نشر وحدة الإدخال المنفصل IC200MDL143، يوصي فريقنا الفني بإضافة شبكات RC snubber مناسبة إذا تجاوزت سعات الكابلات الحدود القياسية. يساهم ضمان إحكام ربط الأطراف على قاعدة الحامل في منع مقاومة التلامس المتقطعة، مما يوفر حماية غالباً ضد إرسال حزم بيانات 8 بت غير منتظمة إلى وحدة المعالجة المركزية المضيفة.

الأسئلة الشائعة

س: هل يمكن استبدال وحدة IC200MDL143 أثناء تشغيل النظام؟
ج: نعم، تدعم وحدة IC200MDL143 الإدخال والإزالة أثناء التشغيل (Hot Swapping) على حوامل VersaMax المتوافقة دون الحاجة لإعادة توصيل الأسلاك.

س: ما الذي يشير إلى التواصل الطبيعي للوحة الخلفية في وحدة IC200MDL143؟
ج: مؤشر LED أخضر ثابت على اللوحة الأمامية يؤكد وجود طاقة فعالة في اللوحة الخلفية وعملها بشكل طبيعي.

س: كيف يتم توصيل الأجهزة الميدانية بوحدة الإدخال المنفصل IC200MDL143؟
ج: تنتهي الأسلاك الميدانية مباشرة في قاعدة الحامل، مما يسمح لوحدة IC200MDL143 بالتركيب بسهولة على القاعدة الموصلة مسبقاً.
