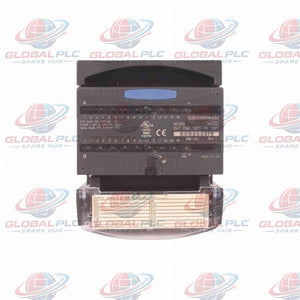

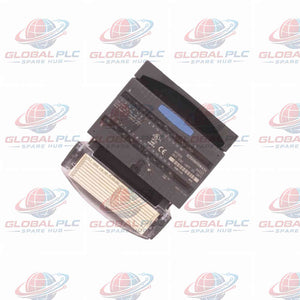

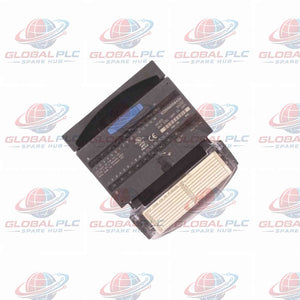

وحدة الإدخال/الإخراج المنفصلة 32 نقطة من GE VersaMax طراز IC200MDD842

وحدة إدخال/إخراج مختلطة GE Fanuc VersaMax ذات 32 نقطة IC200MDD842

وحدة IC200MDD842 هي وحدة إدخال/إخراج رقمية مختلطة عالية الكثافة تم تطويرها بواسطة GE Fanuc (GE Intelligent Platforms) لبنية الأتمتة المتعددة الاستخدامات VersaMax. تدمج هذه الوحدة المدمجة كلاً من التحكم في الإدخال والإخراج في وحدة معيارية واحدة، حيث توفر ما مجموعه اثنتين وثلاثين (32) نقطة إدخال/إخراج مقسمة إلى ثلاث مجموعات وظيفية متميزة. وتتميز بست عشرة (16) نقطة إخراج رقمية وست عشرة (16) نقطة إدخال رقمية مُعدَّة عبر مجموعتين منفصلتين للإدخال من 8 نقاط.

تم تصميم IC200MDD842 لتخطيطات لوحة مبسطة ومخططات تحكم مرنة، وهي تدعم تكوينات إدخال المنطق الإيجابي والسلبي (تتطلب الإصدار IC200MDD842B للدعم الكامل للمنطق السلبي). بفضل الحماية الإلكترونية المدمجة ضد الدوائر القصيرة، وثنائيات العجلة الحرة للأحمال الاستقرائية، وأوقات الاستجابة السريعة على مستوى المللي ثانية، تضمن هذه الوحدة معالجة إشارة موثوقة في بيئات التحكم الصناعية الصارمة.

المواصفات الفنية لـ MECE

• العلامة التجارية / الشركة المصنعة: GE Fanuc / GE Intelligent Platforms / Emerson
• سلسلة المنتجات: منصة الأتمتة VersaMax
• الموديل / رقم الجزء: IC200MDD842 (وحدة إدخال/إخراج مختلطة VersaMax)
• رقم النشرة: معيار أجهزة سلسلة IC200
• السعة الإجمالية للإدخال/الإخراج: 32 نقطة إجمالية لكل وحدة فيزيائية
• تكوين نقاط الإدخال: 16 إدخال رقمي مرتبة في مجموعتين من 8 نقاط
• تكوين نقاط الإخراج: 16 إخراج رقمي مرتبة في مجموعة واحدة
• التوافق المنطقي: مدخلات المنطق الإيجابي أو السلبي (يتطلب المراجعة IC200MDD842B للمنطق السلبي)
• جهد التشغيل الاسمي: نظام قياسي 24 فولت تيار مستمر
• تصنيف تيار الحمل: 0.5 أمبير لكل نقطة عند ما يصل إلى 30 فولت تيار مستمر
• سرعة الاستجابة: 0.5 مللي ثانية وقت تحديث اسمي للمدخلات والمخرجات
• عزل المجموعة: تصميم قناة غير معزولة مع توصيلات مشتركة للمجموعة
• الحماية الإلكترونية: حماية مدمجة من التيار الزائد، واكتشاف الدوائر القصيرة، وثنائيات العجلة الحرة الاستقرائية
• مؤشرات التشخيص: مؤشرات حالة LED متعددة الألوان باللونين الأخضر والعنبر لكل نقطة إدخال وإخراج فردية
• حالة دورة حياة المنتج: مكون أتمتة صناعية ناضج

التركيب والإعداد الميكانيكي

• تأكد من إيقاف تشغيل جميع مصادر الطاقة وحقول الجهد تمامًا قبل تركيب أو إزالة وحدة IC200MDD842.
• قم بتثبيت الوحدة بإحكام على قاعدة حامل VersaMax القياسية، مع ضمان محاذاة دبابيس اللوحة الخلفية بشكل صحيح.
• قم بتوصيل مصادر طاقة مساعدة بجهد 24 فولت تيار مستمر بكتل الأطراف المناسبة لتزويد أجهزة الحمل الميداني بالطاقة.
• تحقق من مطابقة قطبية توصيل الحقل لمتطلبات منطق المصدر/الاستقبال الإيجابي أو السلبي الذي قمت بتكوينه.
• تحقق من علامات مراجعة البرامج الثابتة أو الأجهزة إذا كنت تنفذ وظائف منطقية سلبية لتأكيد التوافق مع وحدات المراجعة B.

الصيانة واستكشاف الأخطاء وإصلاحها

• راقب مؤشرات LED الفردية باللونين الأخضر والعنبر على اللوحة الأمامية للتحقق الفوري من الحالة الفعلية لنقاط الإدخال والإخراج المحددة.
• استخدم إجراءات التشخيص المدمجة للإشارة تلقائيًا والإبلاغ عن ظروف التيار الزائد أو الدوائر القصيرة في قنوات الإخراج.
• افحص أطراف توصيل الأسلاك الحقلية بشكل دوري لمنع التوصيلات الفضفاضة من التسبب في انقطاع الإشارة المتقطع.
• راقب درجة حرارة الوحدة وقضبان توزيع الطاقة إذا كنت تعمل بالقرب من حدود تيار الحمل الأقصى البالغة 0.5 أمبير لكل نقطة.

توافق النظام والتكامل

• هيكل الرف: متوافق تمامًا مع حوامل VersaMax القياسية المتشابكة وتجميعات اللوحة الخلفية لوحدة المعالجة المركزية.
• برنامج البرمجة: يتم تكوينه بسلاسة من خلال Proficy Machine Edition أو بيئات برمجة GE القديمة.
• ملفات تعريف الحمل: مثالي للربط مع أجهزة استشعار 24 فولت تيار مستمر، ومفاتيح التقارب، ومصابيح المؤشرات، ومشغلات الملف اللولبي الصغيرة.

اللوجستيات، والشهادات، والضمان

• ضمان الجودة: تم فحصها واختبارها بالكامل ومدعومة بضمان استبدال شامل لمدة 12 شهرًا.
• شركاء الشحن العالميين: توصيل سريع في جميع أنحاء العالم عبر FedEx وUPS وDHL.
• نافذة الإرسال: معالجة سريعة للطلبات مع إرسال مضمون في غضون 24 إلى 48 ساعة من تأكيد الشراء.
• التعبئة الواقية: معبأة بإحكام في حماية مضادة للكهرباء الساكنة وكرتون شحن صناعي شديد التحمل لمنع أضرار النقل.

سيناريوهات التطبيق الصناعية النموذجية

• خلايا تجميع مؤتمتة منفصلة تتطلب تعبئة إدخال/إخراج كثيفة داخل مساحات خزانة التحكم الضيقة.
• أنظمة نقل المواد التي تدير أجهزة استشعار ضوئية مختلطة وملفات لولبية صمام هوائي.
• آلات تعبئة صغيرة تحتاج إلى مدخلات مستشعر 24 فولت تيار مستمر ومخرجات مشغل في عقدة واحدة.
• تطبيقات بناء آلات الشركات المصنعة للمعدات الأصلية التي تستخدم هياكل تحكم موزعة معيارية VersaMax.

رؤية PLC Spare HUB العالمية والخبرة الميدانية

غالبًا ما يتجاهل مهندسو الأتمتة الذين ينشرون وحدة الإدخال/الإخراج المختلطة IC200MDD842 في عقد VersaMax القديمة متطلبات مراجعة الأجهزة الدقيقة عند التحول من أجهزة الاستشعار القياسية الغارقة إلى تكوينات المصدر. نظرًا لأن وظائف المنطق السلبي تتطلب المراجعة IC200MDD842B أو أحدث، فإن محاولة تكوين منطق سلبي على أجهزة أساسية قديمة يمكن أن تؤدي إلى فشل قراءة الإدخال غير المبلغ عنه.

على سبيل المثال، واجهت آلة تعبئة مُحدَّثة أخطاءً مستمرة في عدم تطابق المنطق بعد أن أعاد فنيو الحقل توصيل أجهزة الاستشعار البصرية بخطوط الموجب المشتركة. أكد التحقق من ختم أجهزة الوحدة أنه تم تثبيت مراجعة قديمة غير B. أدى ترقية الوحدة إلى البديل الصحيح للمراجعة على الفور إلى حل تعارض منطق المصدر/المستقبل واستعادة استقرار استقصاء الإدخال عبر جميع القنوات الـ 16.

الأسئلة المتكررة

لماذا تفشل نقاط الإدخال الخاصة بي في تسجيل الإشارات بعد إعادة توصيل أجهزة الاستشعار الخاصة بي؟

تحقق مما إذا كان تطبيقك يستخدم منطقًا سالبًا؛ تتطلب تكوينات المنطق السلبي المراجعة المحدثة لوحدة IC200MDD842B لمعالجة الإشارات بشكل صحيح.

هل توفر هذه الوحدة عزلًا كهربائيًا كاملاً بين القنوات؟

لا، لا تدعم الوحدة عزل القنوات؛ تعمل المدخلات والمخرجات في مجموعات مشتركة مع قضبان توزيع الطاقة المشتركة.

ماذا يحدث عندما يتعرض مخرج لتيار زائد أو دائرة قصر؟

تتميز الوحدة بحماية إلكترونية مدمجة ضد الدوائر القصيرة والتيار الزائد والتي تعمل على منع تلف اللوحة بشكل دائم مع توليد رسائل خطأ تشخيصية.

هل يمكنني خلط أجهزة 12 فولت تيار مستمر و 24 فولت تيار مستمر في نفس مجموعة الإدخال؟

لا، تعمل جميع نقاط الإدخال والإخراج في هذه الوحدة بشكل صارم على جهد نظام اسمي يبلغ 24 فولت تيار مستمر.

كيف يمكنني تفسير ألوان مؤشر حالة LED المزدوج باللونين الأخضر والعنبر؟

تستخدم مؤشرات LED حالات خضراء وعنبرية مميزة للتمييز بصريًا بين مستويات منطق الإدخال النشط وظروف تنشيط الإخراج عبر النقاط الـ 32.
