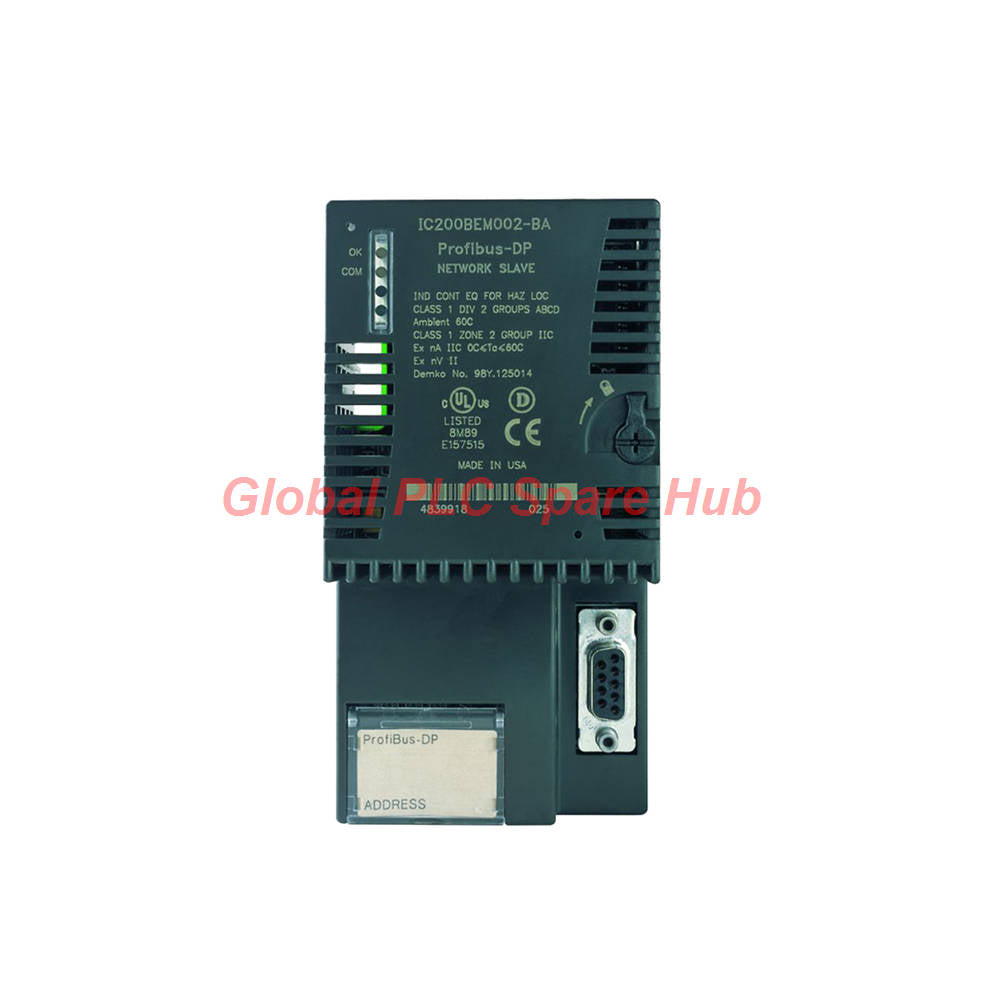

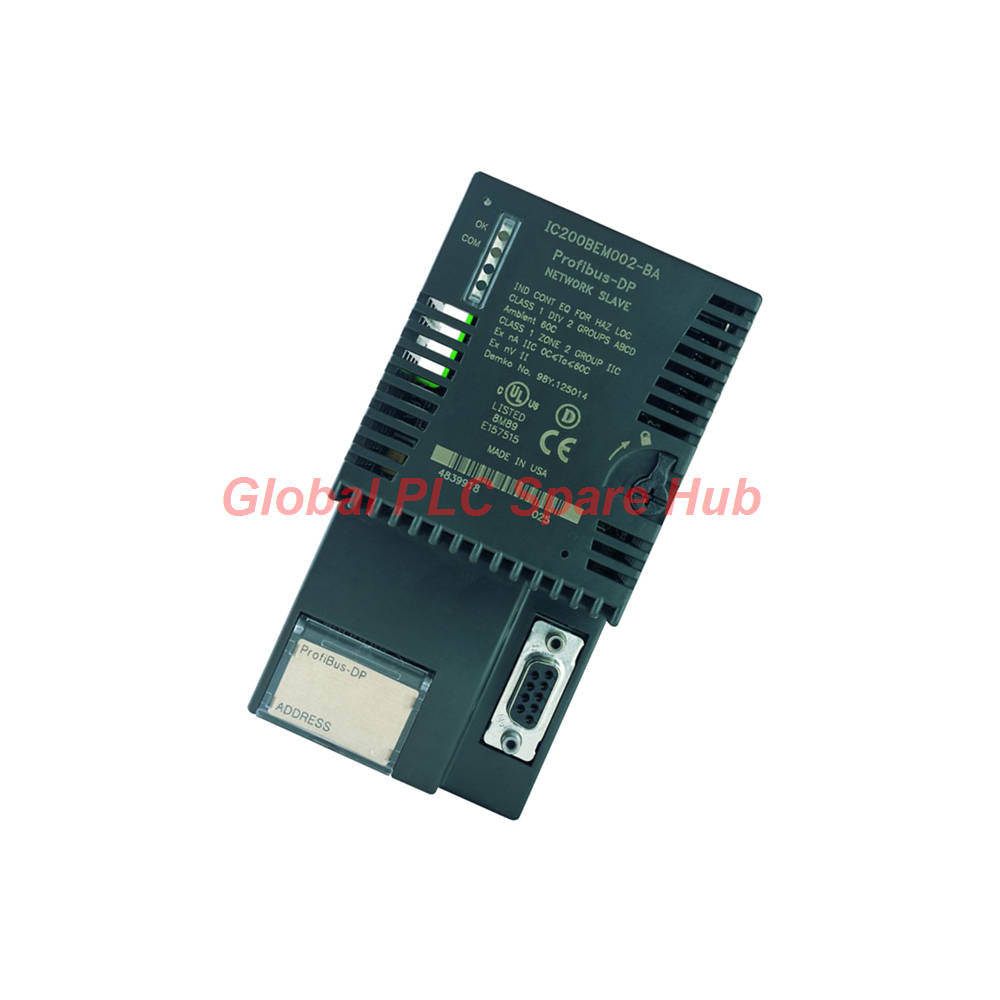

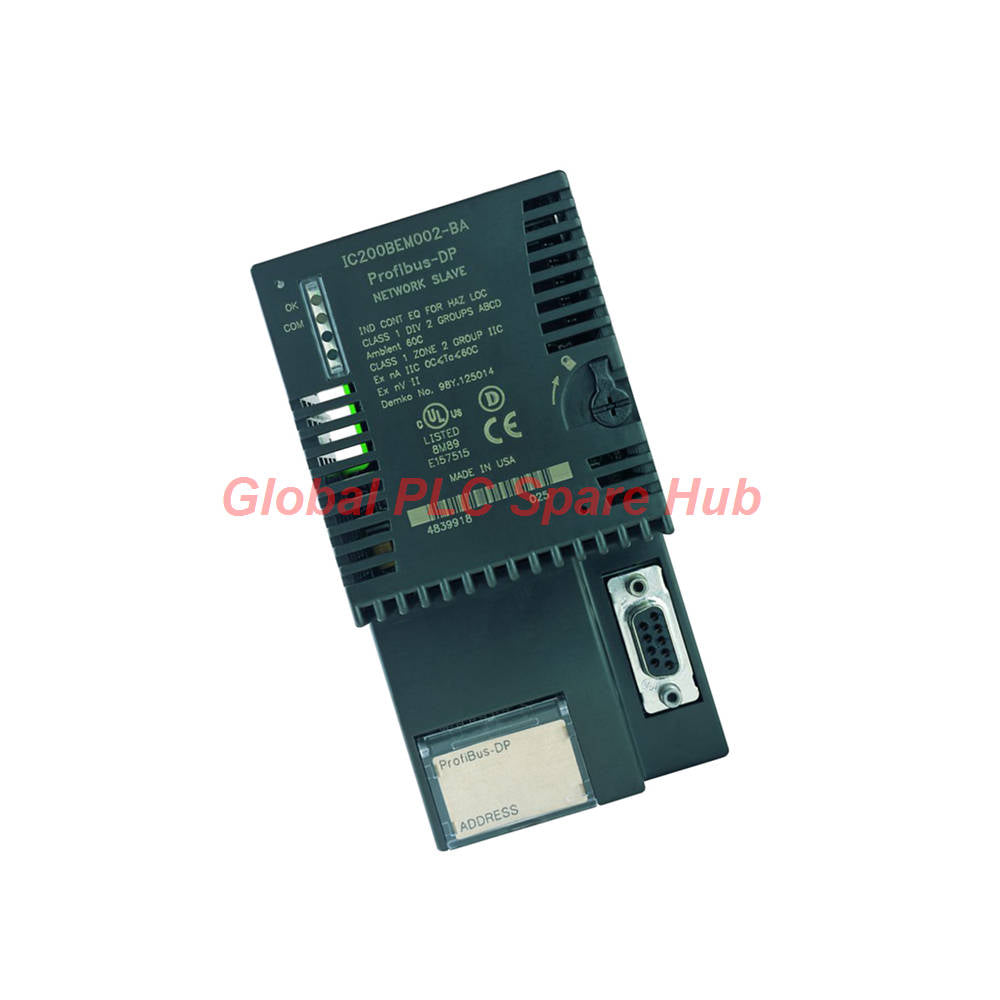

IC200BEM002 وحدة تحكم اتصال Profibus DP من GE Fanuc VersaMax

هندسة المعمارية ونظرة عامة على النظام

وحدة IC200BEM002 التي صممتها GE Fanuc ضمن عائلة منتجات أتمتة VersaMax هي وحدة اتصالات شبكة عالية الأداء مصممة لربط رفوف التحكم ببنية حافلة المجال Profibus DP. مزودة بذاكرة فلاش قابلة للترقية وتعمل بإصدار البرامج الثابتة 1.00، تتعامل وحدة التحكم الفردية هذه مع تبادل البيانات السريع وإدارة العقد الموزعة عبر الشبكات الصناعية.

مصفوفة مواصفات المعايير الفنية

• العلامة التجارية: GE Fanuc
• سلسلة المنتج: VersaMax
• النموذج / رقم الجزء: IC200BEM002
• نوع الوحدة: وحدة اتصالات الشبكة (Profibus DP)
• معدلات البيانات المدعومة: 9.6 كيلوبود إلى 12 ميغابود (اكتشاف تلقائي أو قابل للتكوين)
• سعة العقدة: حتى 32 محطة بدون مكرر؛ قابلة للتوسع إلى 125 محطة مع مكررات
• سعة بيانات الإدخال/الإخراج: 384 بايت إجمالاً (تعالج ما يصل إلى 244 بايت إدخال و 244 بايت إخراج في وقت واحد)
• الواجهة الفيزيائية: موصل D-Sub أنثى ذو 9 أسنان
• مواصفات كابل الناقل: كابل Profibus DP بمقاومة مميزة تتراوح من 135 إلى 165 أوم
• قياس سلك الموصل: سلك صلب أو مجدول > 0.64 ملم
• سحب التيار من اللوحة الخلفية: 460 مللي أمبير من ناقل 5V الداخلي
• العلبة والتركيب: تصميم علبة مفتوحة للتركيب الداخلي على سكة DIN

إرشادات التركيب والتركيب على سكة DIN

• تأكد من أن قفل الوحدة في وضع الفتح قبل إدخالها في مسار تركيب سكة DIN.
• قم بمحاذاة موصلات اللوحة الخلفية بعناية واضغط بقوة حتى تثبت الوحدة بإحكام في مكانها.
• قم بتوصيل كابل Profibus DP بمنفذ D-sub ذو 9 أسنان، وتحقق من سلامة درع الكابل والتأريض.
• تأكد من أن مقاييس الأسلاك تتجاوز 0.64 ملم لمنع أعطال تثبيت الأطراف.

إمكانيات التشخيص وتفسير حالة مؤشر LED

• مؤشر LED للطاقة: يشير الإضاءة الثابتة إلى التوزيع الصحيح للطاقة الداخلية لناقل 5 فولت من الرف.
• مؤشر LED لحالة COM: يتتبع تبادل البيانات النشط على شبكة Profibus؛ تشير أنماط الوميض أو عدم الإضاءة إلى عدم تطابق معدل الباود، أو استطلاعات العقدة المفقودة، أو الأسلاك المعطلة.
• صيانة البرامج الثابتة: يستخدم الوصول إلى المنفذ التسلسلي لتسجيل التشخيص وتحديثات البرامج الثابتة في الميدان.

اللوجستيات العالمية، الضمان وشروط الكفالة

• حماية الضمان: تغطيها كفالة شاملة من المصنع لمدة 12 شهرًا ضد عيوب التصنيع.
• سرعة التنفيذ: معالجة سريعة للطلبات وشحنها في غضون 24 إلى 48 ساعة للمخزون المتاح.
• شركات الشحن العالمية: توصيل سريع وآمن يمكن تتبعه بالكامل عبر FedEx و UPS و DHL.

رؤى وتطبيقات Global PLC Spare HUB المستهدفة

• المعدات المستهدفة: محطات GE VersaMax للإدخال/الإخراج، ومحطات PLC الموزعة، ومحركات صناعية لجهات خارجية مرتبطة بشبكات Profibus DP.
• سيناريوهات التطبيق: يتم نشرها على نطاق واسع في أنظمة مناولة المواد الآلية، وخلايا التجميع في المصانع، وخطوط التعبئة والتغليف التي تتطلب اتصالًا حافليًا عالي السرعة ومحددًا.
• الرؤى الهندسية: يسلط فريق Global PLC Spare HUB الفني الضوء على أن انقطاعات الاتصال المتقطعة في IC200BEM002 غالبًا ما تكون ناجمة عن عدم وجود أو عدم صحة مقاومات إنهاء الخط في نهايات ناقل Profibus بدلاً من عطل الوحدة. تحقق دائمًا من مفاتيح إنهاء الناقل قبل استكشاف أخطاء عناوين العقد.

الأسئلة الشائعة التقنية المتخصصة

• السؤال: ما هو الحد الأقصى لعدد المحطات المدعومة عند دمج المكررات في الشبكة؟
  الجواب: تدعم الوحدة ما يصل إلى 125 محطة إجمالية عند تنفيذ مكررات الخط بشكل صحيح على طول شبكة Profibus.
• السؤال: كيف يمكن للفنيين إجراء ترقيات البرامج الثابتة على وحدة الاتصال هذه؟
  الجواب: يمكن تحديث البرامج الثابتة بسهولة عن طريق توصيل جهاز كمبيوتر بالمنفذ التسلسلي للوحدة باستخدام أدوات برمجة الفلاش.
• السؤال: ما هو الحمل الحالي الذي تضعه الوحدة على مصدر طاقة رف VersaMax؟
  الجواب: تسحب الوحدة تيارًا مستمرًا قدره 460 مللي أمبير مباشرةً من ناقل اللوحة الخلفية الداخلي 5 فولت.
• السؤال: ما هي معايير الاختيار الحاسمة التي يجب على المهندسين مراجعتها قبل الشراء؟
  الجواب: تحقق من أن مخطط شبكتك يستخدم كابلات Profibus DP قياسية تتوافق مع نافذة المعاوقة من 135 إلى 165 أوم وأن رف نظامك لديه ميزانية طاقة 5 فولت كافية.
• السؤال: لماذا يتطلب موصل D-Sub اعتبارات محددة لقياس الأسلاك؟
  الجواب: يضمن استخدام موصلات بقياس أكبر من 0.64 ملم تثبيتًا ميكانيكيًا مناسبًا ومقاومة منخفضة للتلامس داخل أغطية D-sub الصناعية.
