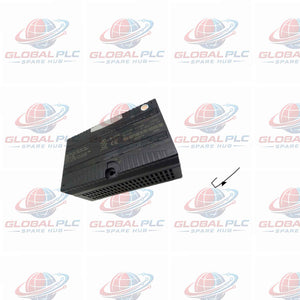

IC200ALG431 وحدة تمثيلية مختلطة GE Fanuc VersaMax 12 بت 0-10VDC

وحدة التجميع المختلطة التناظرية IC200ALG431 GE Fanuc VersaMax

توفر IC200ALG431 معالجة إشارات متعددة القنوات ضمن منصة التحكم المدمجة GE Fanuc VersaMax.

توفر هذه الوحدة المختلطة عالية الكثافة إمكانيات الإدخال والإخراج التناظرية بدقة 12 بت على بصمة واحدة.

يستخدم المهندسون هذه الوحدة لتبسيط تخطيطات لوحات الخزانات مع الحفاظ على الأتمتة الدقيقة ذات الحلقة المغلقة.

تعالج نطاقات الجهد القياسية من 0 إلى 10 فولت تيار مستمر لكل من مراقبة مستشعر الحقل والتحكم في أمر المحرك.

تقارير التشخيص المدمجة في الجهاز عن ظروف الخطأ النشطة باستمرار مباشرة إلى وحدة المعالجة المركزية المضيفة.

هيكل المواصفات الهندسية والفنية

1. العمارة وتحديد النظام

العلامة التجارية: GE Fanuc

السلسلة: VersaMax

رقم القطعة: IC200ALG431

نوع الوحدة: وحدة تجميع مختلطة تناظرية (مدخلات / مخرجات)

الأبعاد المادية: 4.30 × 1.95 × 2.63 بوصة (العرض × العمق × الارتفاع)

الوزن التقريبي: 4.4 رطل

2. تحويل الإشارة وسعة القناة

دقة التحويل: 12 بت

نطاق إشارة الإدخال: 0 إلى 10 فولت تيار مستمر

نطاق إشارة الإخراج: 0 إلى 10 فولت تيار مستمر

نوع الأسلاك: كابلات زوج ملتوي محمية (STP) موصى بها

عزل القناة: عزل طرفي وتثبيت القاعدة حتى 250 فولت تيار متردد

3. التحمل الكهربائي والبيئي

سحب تيار الناقل: 60 مللي أمبير كحد أقصى من وحدة واجهة اللوحة الخلفية 5 فولت تيار مستمر

مصدر الطاقة: يتطلب مصدر طاقة خارجي للمجال

درجة حرارة التشغيل: 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت)

المعدات المستهدفة وسيناريوهات التطبيقات الصناعية

يتم تركيب IC200ALG431 مباشرة في قواعد حامل VersaMax القياسية القابلة للتركيب بالضغط.

يرتبط بمحركات التردد المتغير والصمامات التناسبية وأجهزة استشعار ردود الفعل للموضع.

ينشره المهندسون في أنظمة تهوية التدفئة والتهوية وتكييف الهواء التي تتطلب تحكمًا متزامنًا في مخمد الهواء وملاحظات درجة الحرارة.

يوفر حلقات تحكم مدمجة من 0 إلى 10 فولت لآلات التعبئة والتغليف الأصلية ذات مساحة الخزانة المحدودة.

يراقب محولات الضغط بينما ينظم مضخات التدفق المتغيرة في شبكات معالجة السوائل.

التركيب والصيانة والتشخيص البصري

قم بتركيب الوحدة ذات البنية المفتوحة داخل حاويات تحكم مصنفة IP54 أو NEMA تحمي من رش الماء.

تأكد من توصيل أطراف التأريض للإشارة مباشرة بأطراف مرجع الجهاز المصدر باستخدام كابل زوج ملتوي محمي.

يتميز الإطار الأمامي بمؤشرين تشخيصيين رئيسيين: مؤشر LED "OK" ومؤشر LED "FLD PWR".

يشير مؤشر LED "OK" إلى اتصالات اللوحة الخلفية الصالحة وصحة تشغيل المتحكم الدقيق.

يؤكد مؤشر LED "FLD PWR" وجود الجهد الخارجي المطلوب للمجال المورد لدوائر القناة.

تسمح تكوينات وصلة التوصيل المدمجة للمستخدمين بتعيين قيم افتراضية محددة مسبقًا أثناء ظروف خطأ الحقل.

الشروط التجارية والخدمات اللوجستية والضمان

رؤى Global PLC Spare HUB وخبرات المجال

يقلل دمج المدخلات والمخرجات التناظرية على بطاقة واحدة بشكل كبير من حجم الأجهزة المطلوبة في وحدات الأتمتة الصغيرة.

يلاحظ مهندسونا في الميدان بشكل متكرر تداخلًا متقاطعًا عند تركيب أسلاك غير محمية بالقرب من كابلات VFD.

لضمان دقة تحويل 12 بت، قم دائمًا بتأريض كابلات الزوج الملتوي المحمية من طرف واحد فقط.

أثناء مكالمة التشغيل، أبلغ فني عن قراءات إخراج 0-10 فولت غير معايرة عبر محركات الحقل.

كشف التحقق من الطاقة الخارجية للحقل أن انخفاض الجهد تسبب في إبلاغ دوائر DAC الداخلية عن إشارات خطأ.

يمنع الحفاظ على طاقة حقل نظيفة بجهد 24 فولت تيار مستمر من انقطاع مؤشر LED للطاقة الحقلية المتقطع أثناء تبديل الحمل الثقيل.

التحديد وإرشادات المشتري

اختر هذه البطاقة عندما يتطلب تطبيقك مزيجًا من المدخلات والمخرجات في فتحة واحدة.

تحقق من أن أجهزتك الحقلية تستخدم معايير جهد 0-10 فولت تيار مستمر بدلاً من حلقات التيار 4-20 مللي أمبير.

إذا كانت مستشعراتك تتطلب حلقات تيار، فاختر وحدات التيار المخصصة مثل IC200ALG240 أو IC200ALG320.

تأكد من أن بيئة خزانتك تظل أقل من 60 درجة مئوية وخالية من التعرض المباشر للرطوبة.

الأسئلة المتكررة (FAQ)

السؤال: ماذا تشير مؤشرات LED "OK" و "FLD PWR" في اللوحة الأمامية؟

الجواب: يشير مؤشر LED "OK" إلى طاقة اللوحة الخلفية وحالة معالج الوحدة، بينما يؤكد مؤشر LED "FLD PWR" أن طاقة الحقل الخارجية متصلة بنشاط بدوائر القناة.

السؤال: هل يمكنني تشغيل هذه الوحدة باستخدام أسلاك نحاسية قياسية غير محمية؟

الجواب: يوصى بشدة باستخدام كابلات الزوج الملتوي المحمية (STP) المؤرضة عند المصدر لحماية إشارات الجهد التناظرية 12 بت من التداخل الكهرومغناطيسي الصناعي.

السؤال: هل تسحب هذه البطاقة المدمجة كل طاقتها التشغيلية من اللوحة الخلفية للـ PLC؟

الجواب: لا، تسحب الوحدة 60 مللي أمبير من اللوحة الخلفية 5 فولت للاتصالات المنطقية، ولكنها تتطلب مصدر طاقة خارجي لتشغيل قنوات الحقل.

السؤال: تجربة ميدانية: لماذا تثبت قنوات الإخراج التناظرية عند 0 فولت تيار مستمر على الرغم من تحديثات أوامر وحدة المعالجة المركزية؟

الجواب: تحقق من حالة مؤشر LED "FLD PWR". إذا انخفضت طاقة الحقل عن العتبات الاسمية أو ارتخت وصلات أطراف الحقل، فإن المنطق الأمني الداخلي يجبر المخرجات على الصفر أو القيم الافتراضية لوصلة التوصيل.

السؤال: تجربة ميدانية: كيف يمكنني منع تقلبات الإشارة الناتجة عن الحرارة داخل لوحات التحكم محكمة الغلق؟

الجواب: حافظ على درجات حرارة التشغيل المحيطة أقل من 60 درجة مئوية عن طريق تركيب مراوح تدوير الخزانة. يتسبب تراكم الحرارة داخل الحاويات محكمة الغلق في انحراف المكونات، مما يؤثر على دقة الإشارة التناظرية 12 بت.
