وحدة الإدخال التناظري للجهد 15-بت IC200ALG263 من GE Fanuc VersaMax
Manufacturer: GE Fanuc
Product No.: IC200ALG263
Condition： متوفر بالمخزون
Product Type: وحدة الإدخال التناظرية
Product Origin: USA
Payment: T/T, Western Union
Weight: 200g
Shipping port: Xiamen
Warranty: 12 months
تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).
يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.
دفع آمن ومضمون

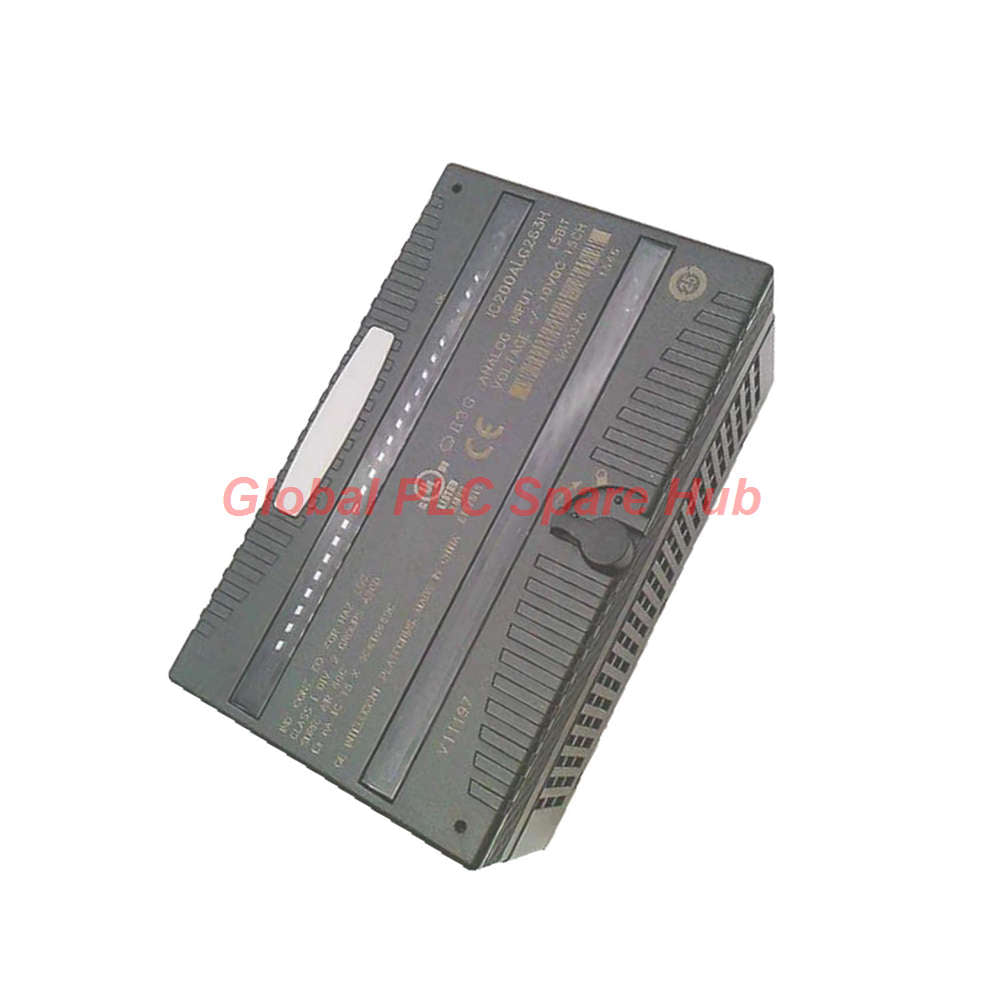

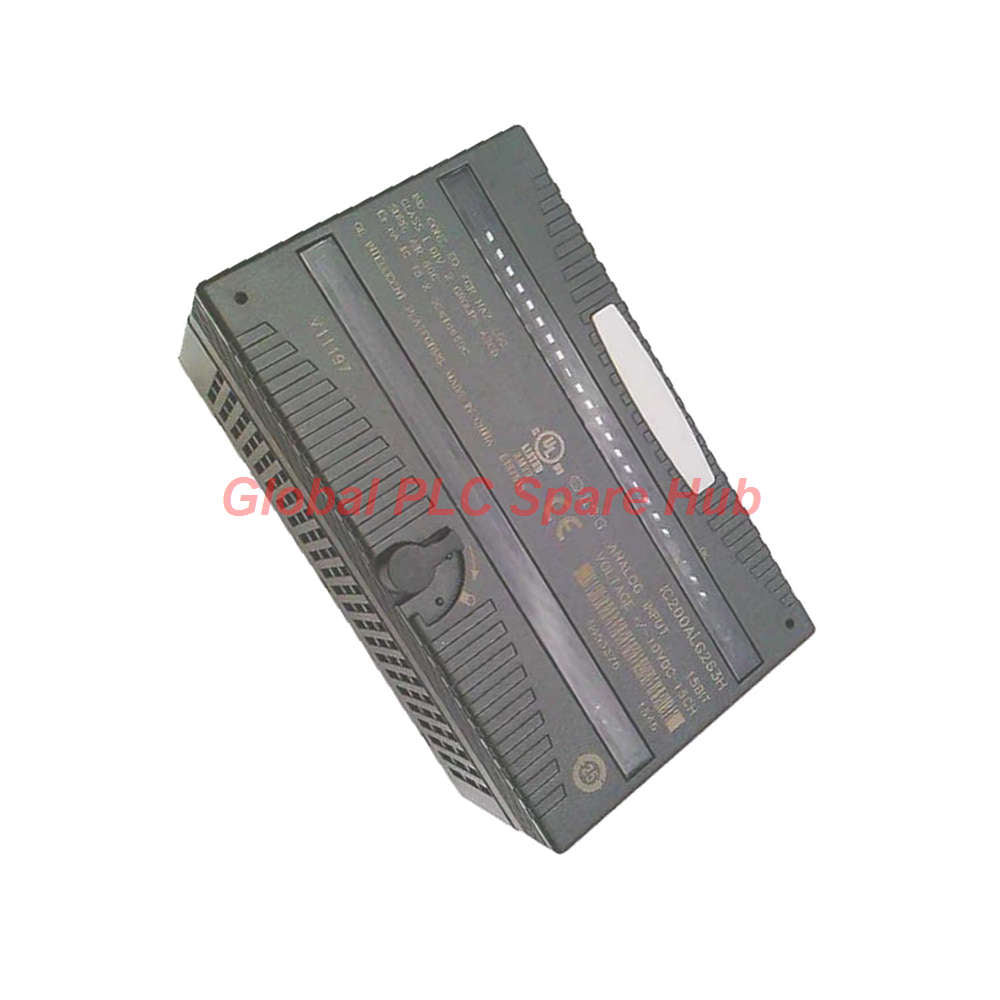

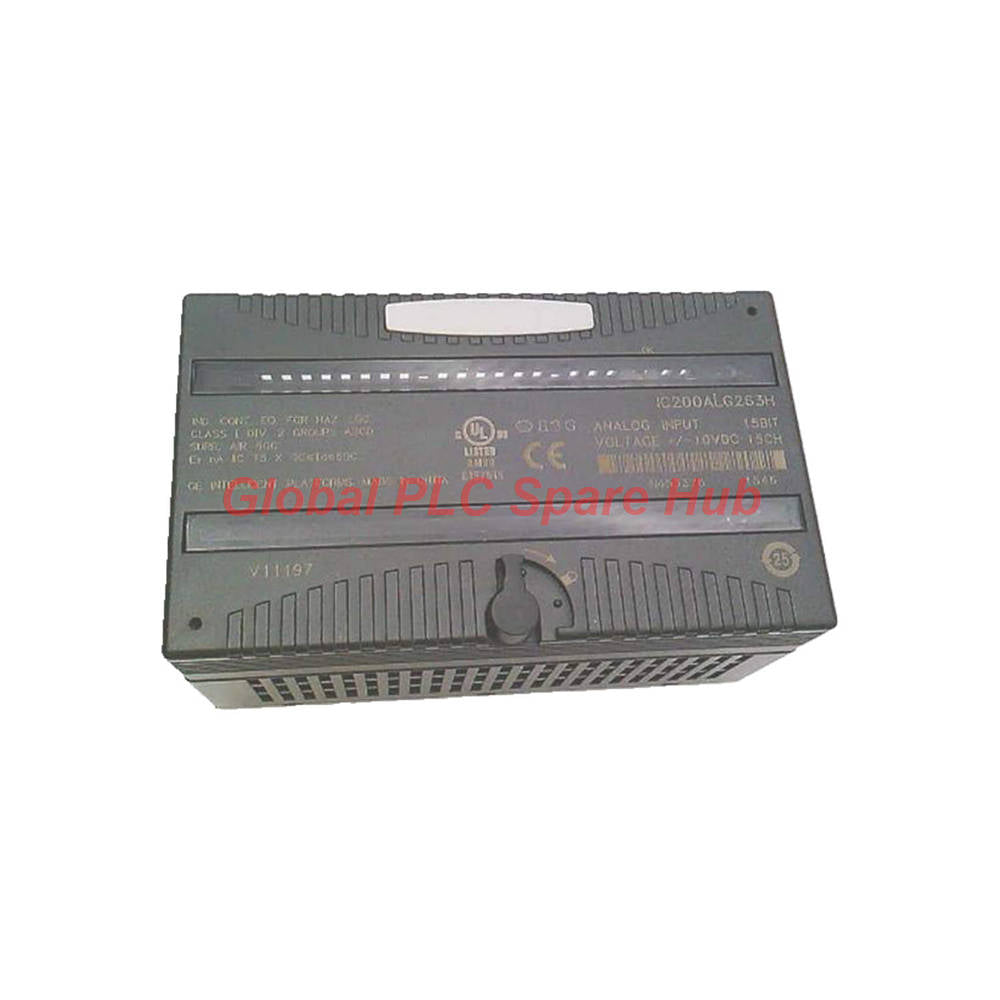

نظرة عامة على وحدة GE Fanuc VersaMax IC200ALG263
تُعد وحدة GE Fanuc VersaMax IC200ALG263 وحدة دخل تناظري ذات كثافة عالية تحتوي على 15 قناة. صمم المهندسون هذه الوحدة لمراقبة الجهد بدقة في أنظمة التحكم الصناعية. وهي تقبل ما يصل إلى 15 مدخلاً أحادي الطرف عبر مجموعة واحدة معزولة. تستمد الوحدة طاقة التشغيل مباشرة من اللوحة الخلفية (backplane)، بينما تتطلب أجهزة الإرسال والاستقبال الميدانية مصدر طاقة خارجي منفصل. توفر الوحدة 15 كلمة من البيانات التناظرية المستمرة لوحدة المعالجة المركزية المضيفة. كما توفر عزلًا قويًا للأرضي الهيكلي بجهد 1500 فولت تيار متردد لحماية نظامك من الضوضاء الميدانية.
المواصفات الفنية
| العلامة التجارية | GE Fanuc |
| السلسلة | VersaMax |
| رقم القطعة | IC200ALG263 |
| نوع المنتج | وحدة دخل تناظري |
| عدد المداخل | 15 قناة أحادية الطرف (مجموعة واحدة) |
| نطاق القياس | -10 فولت تيار مستمر إلى +10 فولت تيار مستمر |
| الدقة | +/- 15 بت |
| ممانعة الدخل | 100 كيلو أوم كحد أدنى |
| معدل التحديث (استجابة التردد) | 7.5 مللي ثانية لمعدل تحديث المسح الكامل |
| الحساسية والخطية | تحويل عالي الدقة 15 بت عبر النطاق الكامل |
| متطلبات طاقة اللوحة الخلفية | 5 فولت تيار مستمر عند 150 مللي أمبير كحد أقصى |
| تصنيف العزل | 250 فولت تيار متردد مستمر من المستخدم إلى المنطق؛ 1500 فولت تيار متردد من المستخدم إلى الأرضي الهيكلي (دقيقة واحدة) |
| نطاق درجة حرارة التشغيل | 0 درجة مئوية إلى 60 درجة مئوية (32 درجة فهرنهايت إلى 140 درجة فهرنهايت) قياسية صناعية |
| التحمل البيئي ومناعة الضوضاء | مناعة صناعية ضد التداخل الكهرومغناطيسي/تداخل الترددات الراديوية؛ تتطلب كابلات مزدوجة مجدولة محمية |
| توافق النظام | تتناسب مع حاملات الإدخال/الإخراج ذات الطراز الطرفي، والطراز الطرفي المدمج، وطراز الموصل |
| الشهادات | متوافقة مع معايير UL و CE و RoHS الصناعية |
قدرات التشخيص المتقدمة
تتميز وحدة IC200ALG263 بمراقبة قوية للأجهزة الداخلية لضمان سلامة البيانات.
- تكتشف باستمرار فقدان الطاقة الداخلي في دوائر الجانب الميداني.
- تراقب عملية التحويل التناظري إلى الرقمي (A/D) الداخلية للكشف عن أعطال التشغيل.
- تحقن حافز مرجعي داخلي معروف للتحقق من دقة مسار التحويل.
- توقف المسح تلقائيًا إذا حدثت أخطاء تحويل غير متوقعة ثلاث مرات متتالية.
- تطفئ مؤشر LED الخاص بالحالة (OK) لإخطار المشغلين بوجود أعطال حرجة في الوحدة.
دليل التركيب وتوصيل الكابلات
- قم بتثبيت الوحدة على حامل إدخال/إخراج متوافق من نوع VersaMax قبل توصيل طاقة اللوحة الخلفية.
- استخدم كابلات مزدوجة مجدولة محمية عالية الجودة لجميع توصيلات قنوات الدخل الـ 15.
- قم بتأريض تدريع الكابل (shielding) من طرف واحد فقط للقضاء على تداخل الحلقات الأرضية.
- وفر مصدر طاقة خارجي بجهد 24 فولت تيار مستمر لتشغيل أجهزة الإرسال والاستقبال الميدانية للنظام.
- تأكد من أن جهد الأسلاك الميدانية يظل بدقة ضمن حدود التشغيل +/-10 فولت تيار مستمر.
نصائح التشغيل والصيانة
- تحقق من مؤشر LED الخاص بالحالة (OK) الموجود في اللوحة الأمامية عند بدء تشغيل النظام لأول مرة.
- يشير الضوء الأخضر الثابت لمؤشر OK إلى نجاح تهيئة اللوحة الخلفية وبدء تشغيل الأجهزة.
- لاحظ أن مؤشر OK لا يعرض أعطال المستشعرات الخارجية أو الأسلاك.
- تحقق من السجلات التناظرية في البرنامج أثناء التشغيل الفعلي للتحقق من مستويات الجهد الميداني.
- استبدل خطوط المستشعرات التالفة على الفور إذا ظهر انحراف في الإشارة في برنامج التشخيص.
سيناريوهات التطبيق النموذجية
تعمل وحدة GE Fanuc IC200ALG263 بشكل موثوق في العديد من قطاعات الأتمتة الصناعية:
- التحكم في العمليات: مراقبة مخرجات أجهزة الإرسال متعددة النقاط بجهد +/-10 فولت في المعالجة الكيميائية.
- أتمتة المصانع: تتبع التغذية الراجعة للموضع من محولات الجهد الخطي على خطوط التجميع.
- الطاقة: تسجيل إشارات جهد النظام في لوحات توزيع الطاقة البعيدة.
- مراقبة أنظمة التكييف (HVAC): جمع التغذية الراجعة لموضع المخمد متعدد المناطق عبر المنشآت الكبيرة.
قائمة التعبئة والشحن السريع
- محتويات العبوة: 1x وحدة دخل تناظري GE Fanuc IC200ALG263، مغلفة في المصنع داخل عبوة مضادة للكهرباء الساكنة.
- الضمان: يشمل تغطية ضمان شاملة لمدة 12 شهرًا.
- الشحن السريع: يتم الشحن خلال 24 إلى 48 ساعة من تأكيد الطلب.
- شركاء الشحن: توصيل سريع عالمي عبر FedEx و UPS و DHL.
رؤية مركز قطع غيار PLC العالمي
يقوم فريق الهندسة الميدانية لدينا بمراجعة عمليات نشر أنظمة VersaMax بانتظام. في إحدى عمليات تحديث المصانع البارزة، أبلغ أحد العملاء عن وجود ارتفاعات متقطعة في الجهد على القناة 4 من وحدة IC200ALG263 الخاصة بهم. قام فريقنا بتشخيص وجود تدريع كابل غير مؤرض يمر بالقرب من محرك تردد متغير عالي الجهد. أدى تأريض الكابل المزدوج المجدول المحمي عند طرف الحامل إلى حل التداخل على الفور. تساعد ميزة الاختبار الذاتي المدمجة في الوحدة على عزل أعطال التحويل التناظري إلى الرقمي الحقيقية عن ضوضاء المجال الخارجية بسرعة.
دليل الاختيار واعتبارات الانتقاء
- نوع الإشارة: اختر IC200ALG263 خصيصًا لإشارات الجهد +/-10 فولت تيار مستمر. استخدم وحدات التيار لحلقات 4-20 مللي أمبير.
- كثافة القنوات: توفر هذه الوحدة 15 قناة أحادية الطرف. تأكد من أن مستشعراتك تشترك في مرجع أرضي مشترك.
- اختيار الحامل: اختر الحاملات ذات الطراز الطرفي أو الطراز الطرفي المدمج أو طراز الموصل بناءً على مساحة الخزانة.
الأسئلة الشائعة (FAQ)
س: هل تتطلب وحدة IC200ALG263 مصدر طاقة خارجي لتشغيل اللوحة الخلفية الأساسي؟
ج: لا. يغذي مصدر طاقة اللوحة الخلفية بجهد 5 فولت تيار مستمر الوحدة مباشرة. ومع ذلك، تتطلب أجهزة الإرسال والاستقبال الميدانية طاقة خارجية.
س: ماذا يعني انطفاء مؤشر OK أثناء التشغيل؟
ج: يشير ذلك إلى فشل في تهيئة اللوحة الخلفية، أو فقدان الطاقة، أو فشل ثلاثة اختبارات تشخيصية داخلية متتالية.
س: لماذا أقرأ قيم جهد غير مستقرة على برنامج برمجة PLC الخاص بي؟
ج: عادة ما تتسبب الكابلات غير المحمية أو الحلقات الأرضية في عدم الاستقرار. تأكد من استخدام كابلات مزدوجة مجدولة محمية ومؤرضة.
س: هل يمكنني توصيل مدخلات التيار (4-20 مللي أمبير) مباشرة بهذه الوحدة؟
ج: لا. تقبل هذه الوحدة فقط مدخلات -10 فولت تيار مستمر إلى +10 فولت تيار مستمر محليًا. يجب عليك استخدام مقاومات تحويل (shunt) خارجية دقيقة لمدخلات التيار.
Tags
س: هل هذه الأجزاء أصلية وجديدة 100%؟
ج: نعم. نضمن أن كل مكون هو أصلي 100%، وجديد تمامًا، ومغلف من المصنع. كما نقدم ضمانًا شاملاً لمدة 12 شهرًا لراحتك.
س: ما مدى سرعة الشحن إلى بلدي؟
ج: بالنسبة للعناصر المتوفرة في المخزون، نقدم إرسالاً في نفس اليوم. وعادةً ما يتم التسليم عبر الشحن السريع الدولي (DHL/FedEx/UPS) في غضون 3-5 أيام عمل في جميع أنحاء العالم.
س: هل يمكنني الحصول على عرض أسعار رسمي يشمل تكاليف الشحن؟
ج: بالتأكيد. فريق المبيعات لدينا مستعد لتقديم فاتورة مبدئية (PI) مفصلة تتضمن أسعار الشحن الأكثر تنافسية لموقعك.
س: هل تقدمون خصومات للطلبات الكبيرة؟
ج: نقدم أسعارًا تعتمد على الحجم للمشاريع الكبيرة أو طلبات العناصر المتعددة. يرجى الاتصال بنا للحصول على ضمان أفضل الأسعار لدينا.
ضمان شامل لمدة 12 شهرًا
كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.
- التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
- التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.
سياسة الإرجاع والاستبدال
نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.
- الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
- عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
- معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.
هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
