IC200ALG230 وحدة إدخال تناظرية ذات 4 قنوات GE Fanuc VersaMax

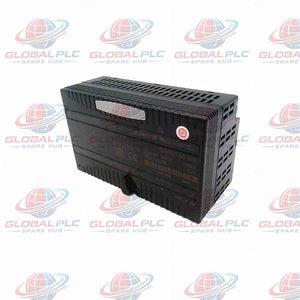

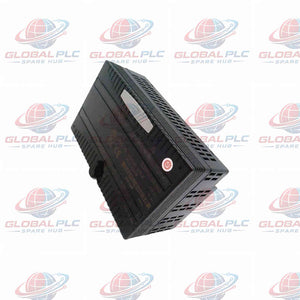

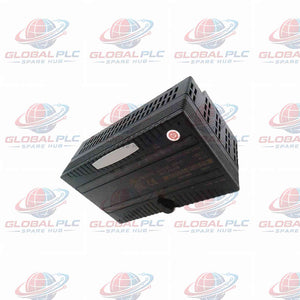

وحدة الإدخال التناظرية IC200ALG230 GE Fanuc VersaMax ذات 4 قنوات

وحدة IC200ALG230 هي وحدة إدخال تناظرية عالية الدقة مصممة خصيصًا لمنصة الأتمتة المعيارية VersaMax، والتي صممتها في الأصل شركة GE Fanuc وتدعمها حاليًا Emerson Automation. توفر هذه البطاقة المدمجة أربع (4) قنوات إدخال تناظرية أحادية الطرف قادرة على معالجة إشارات الجهد والتيار، بما في ذلك نطاقات الجهد أحادية القطب/ثنائية القطب وحلقات التيار الصناعية القياسية من 4 إلى 20 مللي أمبير.

تتميز وحدة IC200ALG230 بمحول تناظري إلى رقمي 12 بت، وكتل تكوين قفزة الأجهزة، وعزل بصري قوي، مما يوفر تحويل إشارة موثوقًا به لحلقات القياس الصناعية المعقدة. تستمد طاقة التشغيل مباشرة من اللوحة الخلفية لـ VersaMax، مما يلغي الحاجة إلى مصدر طاقة مساعد خارجي مع الحفاظ على أوقات استجابة سريعة للمرشح.

المواصفات الفنية لـ MECE

• العلامة التجارية / الشركة المصنعة: GE Fanuc / GE Intelligent Platforms / Emerson Automation
• سلسلة المنتجات: VersaMax بنية التحكم المعيارية
• النموذج / رقم الجزء: IC200ALG230 (وحدة إدخال تناظرية VersaMax)
• العدد الكلي للقنوات: 4 قنوات إدخال تناظرية أحادية الطرف في مجموعة واحدة
• إشارات الإدخال المدعومة: تيار 4-20 مللي أمبير، جهد أحادي القطب من 0 إلى 10 فولت تيار مستمر، وجهد ثنائي القطب +/- 10 فولت تيار مستمر (افتراضي)
• دقة المحول: 12 بت (ما يعادل 4 ميكرو أمبير = 8 عدات للتيار؛ 2.5 مللي فولت = 8 عدات للجهد)
• معدلات الاستجابة والتحديث: معدل تحديث اسمي 0.4 مللي ثانية مع وقت استجابة للمرشح يبلغ 5.0 مللي ثانية
• استهلاك طاقة اللوحة الخلفية: 125 مللي أمبير عند خرج 5 فولت تيار مستمر (يتم توفيره مباشرة من مصدر طاقة الرف)
• طريقة التكوين: 2 وصلة اختيار وضع/نطاق مادية على اللوحة
• أوضاع رد فعل الخطأ: قابلة للتكوين للاحتفاظ بالحالة المعروفة الأخيرة أو الانتقال إلى قيمة احتياطية محددة مسبقًا
• تصنيف العزل: عزل بصري مستمر 250 فولت تيار متردد؛ قوة عزل عازل 1500 فولت تيار متردد لمدة دقيقة واحدة
• قواعد الناقل المتوافقة: IC200CHS001، 002، 003، 005، IC200CHS022، 025؛ كتل طرفية IC200TBM001، 002، 005
• حالة دورة حياة المنتج: أجهزة أتمتة صناعية ناضجة

التثبيت وإعداد الجهاز

• تأكد من عزل طاقة كل رف النظام تمامًا وإيقاف تشغيلها قبل تثبيت وحدة IC200ALG230 على قاعدتها الحاملة.
• قم بتكوين الوصلتين الماديتين على اللوحة بشكل صحيح لتتناسب مع متطلبات التطبيق الخاصة بك للتيار مقابل الجهد وأوضاع الإدخال أحادية القطب مقابل ثنائية القطب.
• قم بتوصيل أسلاك إشارة المجال في كتل طرفية متوافقة مع VersaMax (مثل IC200TBM001 أو حاملات سلسلة IC200CHS).
• قم بتأريض دروع كابل الإشارة بإحكام عند جهاز الإرسال المصدر أو عند شريط طرف الوحدة لتقليل اقتران الضوضاء الكهرومغناطيسية.
• تحقق من تثبيت اللوحة الخلفية وتأكد من أن مثبتات تثبيت الوحدة مغلقة بإحكام في موضعها.

الصيانة واستكشاف الأخطاء وإصلاحها

• راقب مصباح LED INT PWR على اللوحة الأمامية لتأكيد أن توليد طاقة المجال الداخلية يعمل بشكل سليم.
• راقب مصباح LED OK للحالة للتحقق من الاتصال النشط باللوحة الخلفية والتعامل مع المعالج.
• تحقق من سجلات التشخيص في برنامج البرمجة الخاص بك إذا دخلت الوحدة في حالة خطأ للتحقق من صحة معلمة التكوين.
• افحص أسلاك الإشارة التناظرية والدرع بشكل دوري إذا تم اكتشاف قيم عملية متذبذبة أو تداخل في حلقة الأرض.

توافق النظام والتكامل

• اللوحات الخلفية لـ PLC: متوافقة تمامًا مع قواعد حاملات VersaMax القياسية القابلة للتركيب ورفوف اللوحة الخلفية لوحدة المعالجة المركزية.
• بيئة البرمجة: يتم تكوينها بسلاسة باستخدام Proficy Machine Edition أو مجموعات برامج برمجة GE القديمة.
• مصادر الإشارة: محسّنة للربط مع أجهزة الإرسال الصناعية ومحولات درجة الحرارة وأجهزة استشعار الضغط ومقاييس التدفق.

اللوجستيات والشهادات والضمان

• ضمان الجودة: أجهزة تم اختبارها وفحصها بالكامل ومدعومة بضمان استبدال شامل لمدة 12 شهرًا.
• شركاء الشحن العالميون: شحن سريع وآمن في جميع أنحاء العالم عبر FedEx وUPS وDHL.
• نافذة المناولة والإرسال: معالجة وإرسال مضمونان في غضون 24 إلى 48 ساعة من التحقق من الطلب.
• التعبئة الواقية: مغلفة في أكياس حماية ضد الكهرباء الساكنة وصناديق تغليف صناعية مبطنة لضمان وصول آمن.

سيناريوهات التطبيقات الصناعية النموذجية

• حلقات التحكم في العمليات التي تراقب مستوى الخزان والضغط ومعدلات التدفق في مرافق معالجة المياه.
• منصات جرعات المواد الكيميائية التي تتطلب تتبعًا دقيقًا لملاحظات مستشعر 4-20 مللي أمبير.
• أنظمة مراقبة البيئة في أنظمة التدفئة والتهوية وتكييف الهواء (HVAC) التي تلتقط قراءات درجة الحرارة والرطوبة التناظرية متعددة القنوات.
• مقاعد اختبار التصنيع التي تحصل على إشارات جهد عالية الدقة من خلايا الحمل الميكانيكية.

رؤى وخبرات Global PLC Spare HUB

غالبًا ما يواجه فنيو الأتمتة الذين ينشرون بطاقات VersaMax التناظرية القديمة انجراف المعايرة أو قراءات إدخال غير منتظمة عند التبديل بين أوضاع التيار والجهد إذا تم تجاهل وصلات الأجهزة المادية. نظرًا لأن IC200ALG230 يعتمد على إعدادات وصلات يدوية على لوحة الوحدة جنبًا إلى جنب مع تكوين البرنامج، فإن عدم التوافق بين موضع الوصلة وتحديد نطاق البرنامج سيسبب أخطاء تحويل خطيرة.

على سبيل المثال، استبدل فني محطة معالجة مياه الصرف الصحي بطاقة تناظرية معيبة ببطاقة IC200ALG230 احتياطية ولكنه أهمل نقل وصلات الوضع الداخلية من إعداد الجهد ثنائي القطب الافتراضي إلى إعداد التيار المطلوب 4-20 مللي أمبير. على الرغم من تحديث تكوين البرنامج، تسبب عدم توافق وصلة الأجهزة في أخطاء تحديد نطاق خارج النطاق باستمرار. أدى التحقق من الوصلات المادية وإعادة وضعها على الفور إلى محاذاة مقياس تحويل الأجهزة واستعادة ملاحظات الحلقة الدقيقة.

الأسئلة الشائعة

لماذا أحصل على أخطاء تحديد نطاق أو خارج النطاق بعد توصيل جهاز إرسال 4-20 مللي أمبير؟

تحقق من أن وصلات التكوين المادية على اللوحة مضبوطة بشكل صحيح للتشغيل الحالي؛ إعدادات البرنامج وحدها لن تتجاوز وضع وصلة الأجهزة غير الصحيح.

هل تتطلب وحدة IC200ALG230 مصدر طاقة خارجي بجهد 24 فولت تيار مستمر؟

لا، تستمد هذه الوحدة جميع تيار التشغيل الضروري مباشرة من اللوحة الخلفية لـ VersaMax (125 مللي أمبير عند 5 فولت تيار مستمر)، مما يبسط توزيع طاقة اللوحة.

ماذا يحدث لبيانات الإدخال إذا حدث خطأ في اتصال الوحدة؟

يمكنك تكوين الوحدة من خلال برنامج البرمجة إما للاحتفاظ بآخر حالة إدخال جيدة معروفة أو الانتقال إلى قيمة احتياطية محددة مسبقًا أثناء حدوث خطأ.

كيف أختار قاعدة الناقل الطرفية الصحيحة لهذه الوحدة؟

يمكنك إقران الوحدة مع حاملات VersaMax القياسية ذات النمط الطرفي المدمجة مثل IC200CHS001 أو IC200CHS002 أو IC200CHS022 اعتمادًا على تفضيلات أسلاك الخزانة الخاصة بك.

ما الغرض من مصابيح LED INT PWR و OK على اللوحة الأمامية؟

يشير مصباح LED INT PWR إلى توفر الطاقة الداخلية، بينما يتحقق مصباح LED OK من أن اتصال اللوحة الخلفية وصحة الوحدة يعملان بشكل طبيعي.
