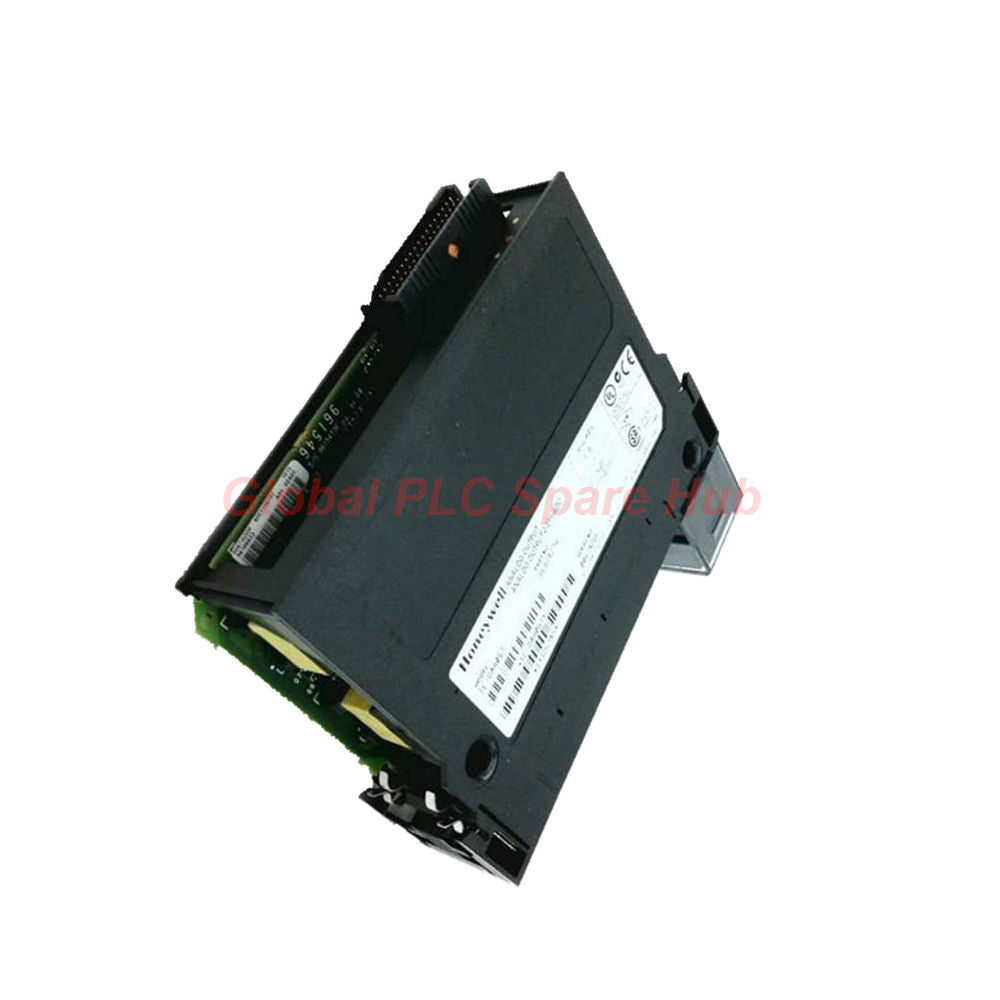

وحدة الخرج التناظري ذات 6 قنوات Honeywell TC-OAH061 | وحدة الخرج التناظري 4-20 مللي أمبير

نظرة عامة على المنتج

تُعد TC-OAH061 من Honeywell وحدة إخراج تناظري (AO) عالية الأداء بست نقاط، ومصممة لأتمتة العمليات الصناعية والتحكم فيها.

توفر قنوات معزولة كهربائيًا، وتحكمًا دقيقًا في التيار، واستجابة سريعة لتطبيقات المراقبة الحساسة.

يمكن للمهندسين تنزيل ورقة البيانات لمراجعة توصيلات الأسلاك وتعيينات الأطراف وإجراءات المعايرة.

رؤية Global PLC Spare HUB

تضمن وحدة TC-OAH061 إخراجًا تناظريًا دقيقًا وموثوقًا بدقة 13 بت عبر 21 مللي أمبير.

تقلل مخرجاتها المعزولة من أخطاء الحلقة الأرضية وتحسن سلامة النظام.

تشمل التطبيقات النموذجية أتمتة العمليات، والمصانع الكيميائية، وتوليد الطاقة حيث تتطلب دقة عالية للإخراج التناظري.

تفاصيل التكوين

• رقم الطراز: TC-OAH061
  • النوع: وحدة إخراج تناظري (AO)
  • عدد القنوات: 6 قنوات معزولة كهربائيًا
  • نطاق تيار الإخراج: 0-21.0 مللي أمبير
  • الدقة: 13 بت
  • الدقة المعايرة عند 25 درجة مئوية: أفضل من 0.1% من النطاق من 4-21 مللي أمبير
  • قدرة التشغيل: 20 مللي أمبير كحد أقصى في 500 أوم؛ حتى 1000 أوم مع أطراف حقل بديلة
  • حماية من الجهد الزائد: 24 فولت تيار متردد/تيار مستمر مستمر
  • حماية من الدائرة المفتوحة/القصيرة: تيار محدود إلكترونيًا ≤21 مللي أمبير

المواصفات الفنية

• معدل تحديث الوحدة: 25 مللي ثانية لجميع القنوات
• زمن استقرار الإخراج: <2 مللي ثانية إلى 95% من القيمة النهائية مع الأحمال المقاومة
• انجراف إزاحة الإخراج: 1 ميكرو أمبير/درجة مئوية (نموذجي)
• انجراف كسب الإخراج: 60 جزء في المليون/درجة مئوية (نموذجي)
• مناعة التداخل الكهرومغناطيسي (RFI): <2% خطأ عند 10 فولت/م، 27-1000 ميجاهرتز
• تبديد الطاقة: 6.7 واط كحد أقصى
• تيار اللوحة الخلفية: راجع بيانات استهلاك الطاقة لوحدة Honeywell
• جهد العزل: 2546 فولت تيار مستمر تم اختباره، من قناة إلى قناة ومن المستخدم إلى النظام
• كتلة توصيل الطرفية: TC-TBNH، 20 وضعًا
• حالة المصنع: جديدة وأصلية في تغليف المصنع
• الضمان: 12 شهرًا

إرشادات التركيب

• تُركب في هيكل متوافق مع Honeywell أو فتحة لوحة خلفية AO.
• يتم توصيل كل قناة بالحمل الصحيح والتحقق من القطبية.
• يتم التحقق من سلامة العزل قبل تنشيط النظام.
• يتم فحص ظروف التداخل الكهرومغناطيسي (RFI) لضمان استقرار الإشارة.
• يتم تأكيد معايرة AO باستخدام إجراءات اختبار 4-20 مللي أمبير القياسية.

قدرة التشخيص

• تمنع القنوات المعزولة التداخل بين القنوات.
• حماية من الدائرة المفتوحة والقصيرة تحد من تيار الإخراج إلى مستويات آمنة.
• معدل التحديث السريع يسمح بالمراقبة في الوقت الفعلي للمتغيرات الميدانية.
• مؤشرات لحالات الأعطال تضمن صيانة استباقية.
• يدعم أنظمة AO عالية الكثافة في شبكات التحكم في العمليات.

التطبيقات النموذجية

• التحكم في العمليات الصناعية والأتمتة
• مصانع الكيماويات والنفط والغاز والتكرير
• أنظمة توليد الطاقة والتحكم في التوربينات
• أنظمة AO الموزعة مع العزل الكلفاني
• التحكم في الإشارات التناظرية الحرجة لأنظمة TMR والأنظمة الزائدة عن الحاجة

التعبئة والشحن

• 1 × وحدة إخراج تناظري TC-OAH061
• تغليف المصنع مع وثائق الفحص
• الشحن عبر FedEx، UPS، DHL
• شحن سريع خلال 24-48 ساعة

الأسئلة الشائعة

ما هو الحد الأقصى للحمل الحالي الذي يمكن أن تتحمله TC-OAH061؟

ما يصل إلى 20 مللي أمبير لكل قناة في أحمال مقاومة 500 أوم؛ تتطلب الأحمال الأعلى أطرافًا بديلة.

هل توفر الوحدة عزلًا بين القنوات؟

نعم، جميع القنوات الست معزولة كلفانيًا لمنع التداخل المتبادل.

ما مدى سرعة استجابة الوحدة لتغيرات الإخراج؟

زمن استقرار الإخراج أقل من 2 مللي ثانية ليصل إلى 95% من القيمة النهائية مع الأحمال المقاومة.

هل يمكنها مقاومة التداخل الكهرومغناطيسي (RFI) في البيئات الصناعية؟

نعم، الخطأ أقل من 2% عبر نطاق 27-1000 ميجاهرتز عند تداخل 10 فولت/م.

هل تشتمل على حماية من التيار الزائد أو الدائرة القصيرة؟

نعم، تيار محدود إلكترونيًا بحد أقصى 21 مللي أمبير للسلامة.
