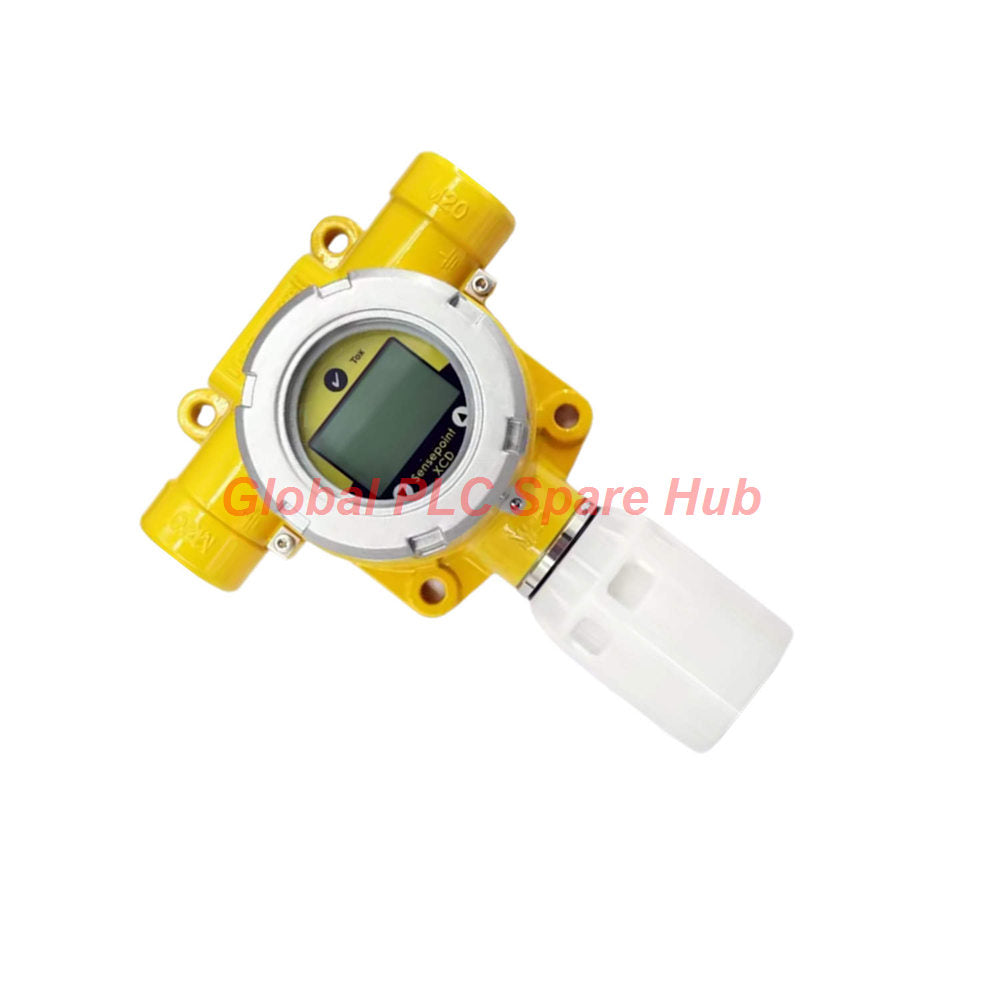

جهاز إرسال للكشف عن الغاز الثابت Honeywell SPXCDALMG1 معتمد من ATEX/IECEx

نظرة عامة على هندسة المنتج

يُعد SPXCDALMG1 جهاز إرسال كاشف غاز صناعي ثابت ممتاز من سلسلة Honeywell Sensepoint XCD. صُممت هذه الوحدة للحماية في المناطق الخطرة، وتوفر مراقبة مستمرة للهيدروجين في البيئات عالية المخاطر. تتميز بغلاف من الألومنيوم المطلي بالإيبوكسي المقوى ومداخل كابل مزدوجة M20، مما يضمن الامتثال للمعايير الدولية المقاومة للانفجار مع الحفاظ على مرونة التشغيل.

تفاصيل التكوين

يوضح الهيكل التالي تسمية SPXCDALMG1 ومواصفات التجميع:

• النموذج: SPXCDALMG1 (سلسلة Sensepoint XCD)
  • الشهادة (A): ATEX/IECEx/KTL/PA و GB
  • الغلاف (L): سبائك الألومنيوم LM25 المطلية بالإيبوكسي
  • المدخل (M): M20 قياسي
  • نوع المستشعر (G): الهيدروجين (H2)
  • نطاق الغاز (1): ثابت (0-1,000 جزء في المليون)

المواصفات الفنية

• الشركة المصنعة: Honeywell
• السلسلة: Sensepoint XCD
• رقم الجزء: SPXCDALMG1
• جهد الإدخال: 16 إلى 32 فولت تيار مستمر (24 فولت تيار مستمر اسمي)
• إشارة الإخراج: 4-20 مللي أمبير (مصدر أو غائر)؛ RS485 Modbus RTU
• استهلاك الطاقة: 5 واط كحد أقصى
• إخراج التتابع: 3 × 5 أمبير عند 250 فولت تيار متردد (قابل للبرمجة)
• حماية الدخول: IP66 (EN60529:1992)
• درجة حرارة التشغيل: -40 درجة مئوية إلى +75 درجة مئوية (-40 درجة فهرنهايت إلى +167 درجة فهرنهايت)

رؤية Global PLC Spare HUB

يبرز فريقنا الهندسي SPXCDALMG1 لتوازنه الاستثنائي بين المتانة وسهولة التكامل. تسمح وحدوية تصميم Sensepoint XCD بالصيانة السريعة في الموقع. نوصي بهذه الوحدة بشكل خاص للتركيبات التي تشهد تقلبات حرارية بيئية شديدة، حيث تحافظ المنطق المدمج على دقة الاستشعار مع حماية المكونات الداخلية عبر الغلاف المقوى LM25.

تشخيصات التشغيل

• رموز الأعطال (F-xx): تحديد فوري لفشل خلية المستشعر، أو تلف EEPROM، أو مشاكل إخراج DAC.
• رموز التحذير (W-xx): إشعارات استباقية لفترات المعايرة وتجاوز حدود درجة الحرارة.
• الوصول بالأشعة تحت الحمراء: اتصال تشخيصي محلي غير تدخلي عبر منفذ الأشعة تحت الحمراء.
• دوائر البدء الناعم: تحديد تيار الاندفاع لحماية مكونات حلقة التحكم عند التشغيل.

التطبيقات والاستخدام الصناعي

• المصافي: الكشف عن التسرب لعمليات الهيدروجين.
• غرف شحن البطاريات: مراقبة تراكم H2 في منشآت الطاقة عالية الكثافة.
• مصانع التصنيع: حماية الأفراد من مخاطر الغازات القابلة للاشتعال.
• البحرية/البحرية: أداء بحري معتمد لمراقبة الأكسجين والغازات القابلة للاشتعال والسامة.

اللوجستيات والضمان

• الشحن: توصيل سريع عبر FedEx أو UPS أو DHL.
• الإرسال: يتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا.

الأسئلة الشائعة للمحترفين

س: هل يمكنني استبدال خلية المستشعر دون إزالة الوحدة SPXCDALMG1 بالكامل؟
ج: نعم، يسمح تصميم XCD باستبدال المستشعر القابل للتبديل الساخن في معظم المناطق المعتمدة، مما يقلل من وقت التوقف عن العمل.

س: ما هي فائدة إخراج RS485 Modbus على إشارة 4-20mA؟
ج: يتيح Modbus RTU اتصال البيانات متعدد النقاط، مما يسمح بتغذية راجعة تشخيصية متقدمة وتغييرات التكوين من نظام تحكم مركزي.

س: كيف أحل تحذير المستشعر W-05؟
ج: يشير هذا التحذير إلى أن المستشعر قد توقف عن العمل لمنع التلف؛ تأكد من خلو الغلاف الجوي المحيط من الغاز واستخدم مفتاح "علامة الاختيار" لإعادة الضبط.

س: هل تصنيف IP66 كافٍ لبيئات الغسيل بالضغط العالي؟
ج: نعم، تصادق IP66 على الحماية ضد نفثات الماء القوية؛ ومع ذلك، تأكد من تركيب جميع غدد الكابلات بشكل صحيح للحفاظ على هذا التصنيف.

س: ما هو معيار الاختيار الرئيسي عند الاختيار بين الأغلفة المصنوعة من الألومنيوم والفولاذ المقاوم للصدأ؟
ج: الألومنيوم (LM25) مثالي للبيئات الصناعية القياسية، بينما يوصى بالفولاذ المقاوم للصدأ 316 للبيئات المسببة للتآكل أو المالحة.

دليل الاختيار الاستراتيجي

• التحقق من المنطقة الخطرة: تأكد من أن شهادة ATEX/IECEx تتطابق مع تصنيف منطقتك الخاص.
• تحقق من مقاومة الحمل: بالنسبة لحلقات 4-20mA، حافظ على مقاومة الحمل عند 250 أوم لضمان اتصال مستقر.
• جدول المعايرة: احتفظ دائمًا بمخزون من غاز المعايرة المتطابق خصيصًا مع نطاق الهيدروجين من 0-1,000 جزء في المليون.
• استشر الدليل: ارجع إلى الدليل الفني لشركة Honeywell للحصول على تفاصيل أسلاك محددة بخصوص تكوين الغائر/المصدر.
