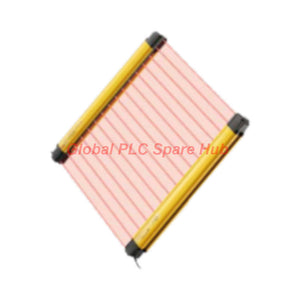

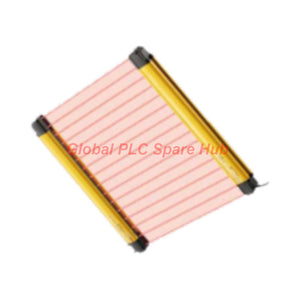

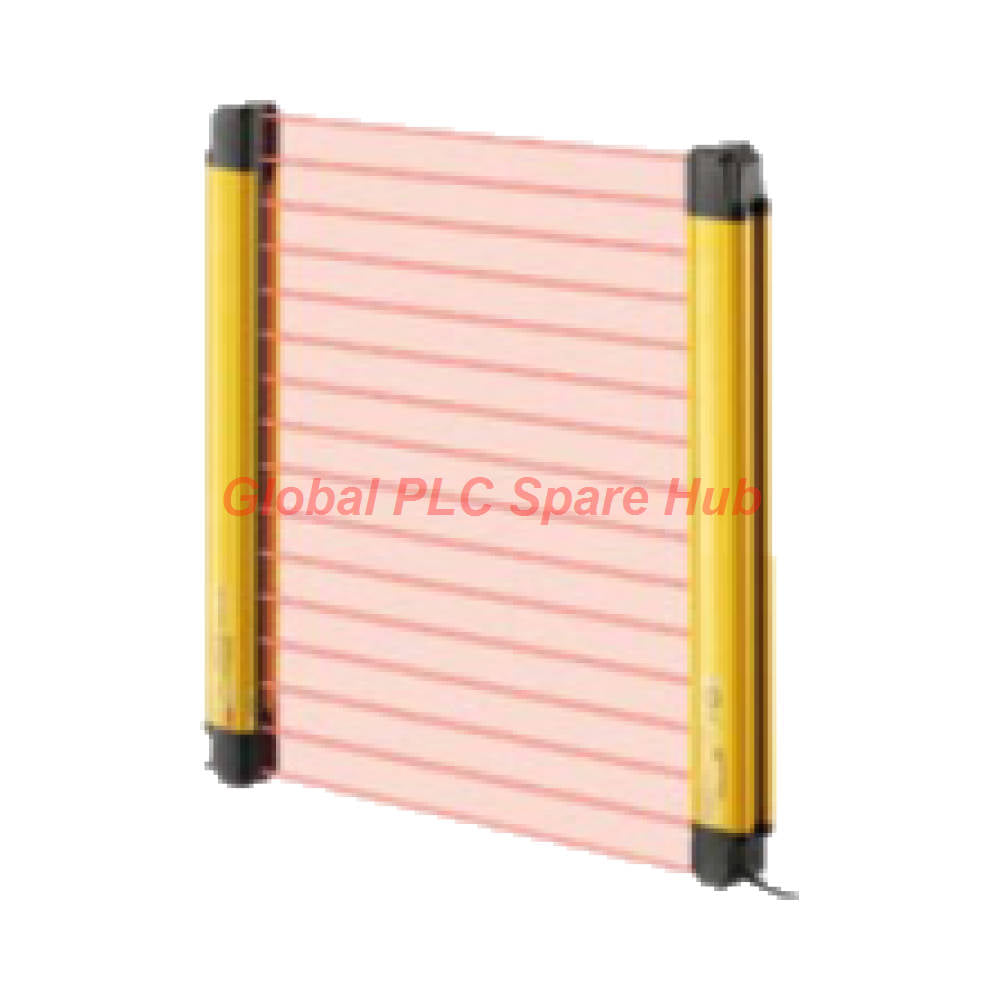

ستارة ضوئية للسلامة من Keyence طراز GL-R24L | نظام حماية الجسم

نظرة عامة

تم تصميم الوحدة الرئيسية GL-R24L لحماية المحيطات الصناعية الخطرة، وهي تمثل ستارة ضوئية متطورة للسلامة من النوع 4 ضمن سلسلة GL-R التي تنتجها شركة كيينس (Keyence). تم تكوين هذا الحاجز GL-R24L بـ 24 محوراً ضوئياً وارتفاع كشف يبلغ 36.22 بوصة (920 مم)، وهو يوفر مراقبة موثوقة لحماية الجسم بمسافة بين الحزم تبلغ 40 مم ونطاق تشغيل أقصى يصل إلى 49.21 قدماً (15 متراً). صُممت الوحدة داخل هيكل متين من الألمنيوم بتصنيف IP65/IP67، وتتضمن مزامنة ضوئية أو سلكية مرنة إلى جانب مخرجات ترانزستور مزدوجة (OSSD) لحلقات السلامة الحرجة للآلات.

مصفوفة المواصفات الفنية

بروتوكول التركيب الميكانيكي

• قم بتركيب زوج جهاز الإرسال والاستقبال GL-R24L بإحكام على أعمدة إطار الآلة المتقابلة باستخدام دعامات آمنة مخمدة للاهتزاز.
• قم بمحاذاة المحاور الضوئية بعناية، مستفيداً من مؤشرات الحزمة المدمجة لتحقيق أقصى محاذاة فعالة للفتحة ضمن حدود ±2.5 درجة.
• قم بتمرير أسلاك المزامنة والتحكم OSSD عبر قنوات محمية من الضوضاء، مع التأكد من بقاء أطوال الكابلات ضمن الحدود المحددة لتقليل انخفاض الجهد المتبقي (بحد أقصى 2.5 فولت).
• تحقق من الاختيار الصحيح لأنواع أسلاك المخرجات PNP أو NPN لتتناسب مع وحدة التحكم المنطقية القابلة للبرمجة (PLC) الخاصة بالسلامة أو تكوين منطق الإغلاق في حالات الطوارئ.

التشغيل والصيانة الدورية

• اختبر إعدادات منع التداخل المتبادل عند تشغيل نظامي GL-R متجاورين عن طريق تكوين القنوات عبر المفاتيح الضوئية أو الأسلاك.
• تحقق من وظائف حلقة EDM (مراقبة الجهاز الخارجي) وأوقات الاستجابة أثناء فحوصات التعشيق الأولية.
• افحص الأغطية الواقية الأمامية بشكل دوري بحثاً عن تراكم الغبار أو الزيت أو الخدوش التي قد تؤدي إلى رحلات خاطئة أو تحجب انتقال الحزمة.
• خزّن وحدات الستارة الضوئية الاحتياطية في بيئات تخزين مراقبة تتراوح بين -25 إلى +60 درجة مئوية (-13 إلى 140 درجة فهرنهايت).

توافق النظام والتكامل

• متوافقة تماماً مع وحدات التحكم في السلامة القياسية، ووحدات PLC الخاصة بالسلامة، ووحدات تتابع السلامة التي تقبل إشارات ترانزستور OSSD من النوع 4.
• تدعم توصيلات مصابيح كتم الصوت (متوهجة 24 فولت تيار مستمر 1-5.5 واط أو LED 10-230 مللي أمبير) لدمج مناولة المواد في السيور الناقلة المؤتمتة.
• تتكامل بسلاسة في بنيات حماية المحيط الحالية التي تتطلب تصنيفات سلامة SIL3 وPLe.

التنفيذ، الضمان، والخدمات اللوجستية

• محتويات الحزمة: وحدة إرسال GL-R24L واحدة، وحدة استقبال واحدة، ووثائق التركيب القياسية.
• تغطية الضمان: مدعومة بضمان استبدال وإصلاح شامل لمدة 12 شهراً يغطي عيوب التصنيع.
• خدمات الشحن: إرسال سريع عالمي في غضون 24-48 ساعة عبر FedEx وUPS وDHL.

التطبيقات الصناعية المستهدفة

• التحكم في الوصول إلى محيط خلايا الروبوت المؤتمتة ومناطق تحميل المواد.
• مكابس التشكيل الكبيرة، وماكينات ثني الفرامل الهيدروليكية، وآلات تصنيع المعادن.
• خطوط التجميع المؤتمتة عالية السرعة ومحطات نقل السيور الناقلة.
• أنظمة التغليف، وتكديس المنصات، وفرز مناولة المواد.

بنية التشخيص المتقدمة

• توفر خطوط مخرجات الخطأ المدمجة تشخيصات فورية للأعطال على مستوى الترانزستور لاستكشاف الأخطاء وإصلاحها بسرعة من قبل فنيي الصيانة.
• تحمي الحماية الحالية الشاملة ضد القطبية العكسية، وقصر الدائرة في المخرجات، والاندفاعات الكهربائية العابرة.
• تقنية تقليل التداخل المتبادل تمنع التشويش بين حواجز السلامة المثبتة بالقرب من بعضها البعض في تخطيطات المصانع المزدحمة.

الأسئلة الشائعة (FAQ)

ما هو تصنيف السلامة الأساسي لستارة السلامة GL-R24L؟

تم اعتماد GL-R24L كستارة ضوئية للسلامة من النوع 4 ESPE / AOPD، وهي تلبي معايير الامتثال للسلامة SIL3 وPLe (الفئة 4).

بم تختلف المزامنة السلكية عن المزامنة الضوئية؟

تستخدم المزامنة السلكية توصيلات مادية سلكية بين الوحدات لتحسين أوقات الاستجابة (7 مللي ثانية من التشغيل إلى الإيقاف)، بينما تتواصل المزامنة الضوئية عبر حزم الأشعة تحت الحمراء من القناة 0 أو القناة A/B.

هل يمكنني توصيل مصابيح كتم صوت خارجية بهذه الوحدة مباشرة؟

نعم، يتميز النظام بمخرج مخصص لمصباح كتم الصوت يدعم المصابيح المتوهجة (24 فولت تيار مستمر، 1 إلى 5.5 واط) أو مصابيح LED متوافقة تتراوح بين 10 و230 مللي أمبير.

ما هي العوامل التي يجب أن أقيمها عند اختيار ستارة ضوئية للسلامة لمكابس التشكيل ذات الاهتزاز العالي؟

تحقق دائماً من تصنيفات مقاومة الاهتزاز والصدمات الميكانيكية للوحدة (مثل مقاومة النبض 100 م/ث2 والهياكل المصنوعة من الألمنيوم المتين)، وتأكد من أن دعامات التثبيت تستخدم تخميداً مطاطياً لمنع عدم المحاذاة الضوئية بمرور الوقت.

كيف يمكنني منع التشويش الضوئي عند تثبيت ستارتين ضوئيتين بالقرب من بعضهما البعض؟

استخدم وظيفة منع التداخل المتبادل المدمجة عن طريق ضبط إعدادات ضوئية مميزة للقناتين A وB أو التحويل إلى المزامنة السلكية لعزل حلقات الإرسال.

رؤية مركز قطع غيار PLC العالمي وخبرة ميدانية

غالباً ما يمثل نشر ستائر السلامة الضوئية مثل GL-R24L في مرافق تشكيل السيارات الثقيلة تحديات تتعلق بتراكم رذاذ الزيت والاهتزاز الهيكلي الشديد. خلال عملية تحديث سلامة خط مكابس مؤخراً، لاحظ فريقنا الهندسي حدوث رحلات خاطئة متقطعة على حاجز رئيسي. كشف التحقيق أن رذاذ سائل القطع الثقيل قد غطى الغطاء الأمامي المصنوع من البولي كربونات، مما أدى إلى تشتيت حزم الأشعة تحت الحمراء بطول 870 نانومتر، بينما أدى اهتزاز المكبس إلى إزاحة دعامة تثبيت غير مخمدة قليلاً. من خلال تنظيف العدسات بمحلول بصري مضاد للكهرباء الساكنة والترقية إلى حوامل عزل شديدة التحمل، استعدنا اقترانًا ضوئيًا مستقرًا عبر الامتداد البالغ 36.22 بوصة وحققنا موثوقية لا تشوبها شائبة لحلقة السلامة على المدى الطويل.
