لوحة طرفية للمرحل طراز IS200TRLYH1BGG من General Electric Mark VIe

Manufacturer: GE
Product No.: IS200TRLYH1BGG
Condition： متوفر بالمخزون
Product Type: لوحة الأطراف
Product Origin: USA
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

الكمية

Selected quantity: 1

تقدير أوقات التسليم: 12-26 يومًا (دوليًا)، 3-6 أيام (الولايات المتحدة).

يجب الإرجاع خلال 30 يومًا من الشراء. الرسوم والضرائب غير قابلة للاسترداد.

دفع آمن ومضمون

لوحة طرفية لاستشعار الملف الكهرومغناطيسي GE IS200TRLYH1BGG Mark VIe

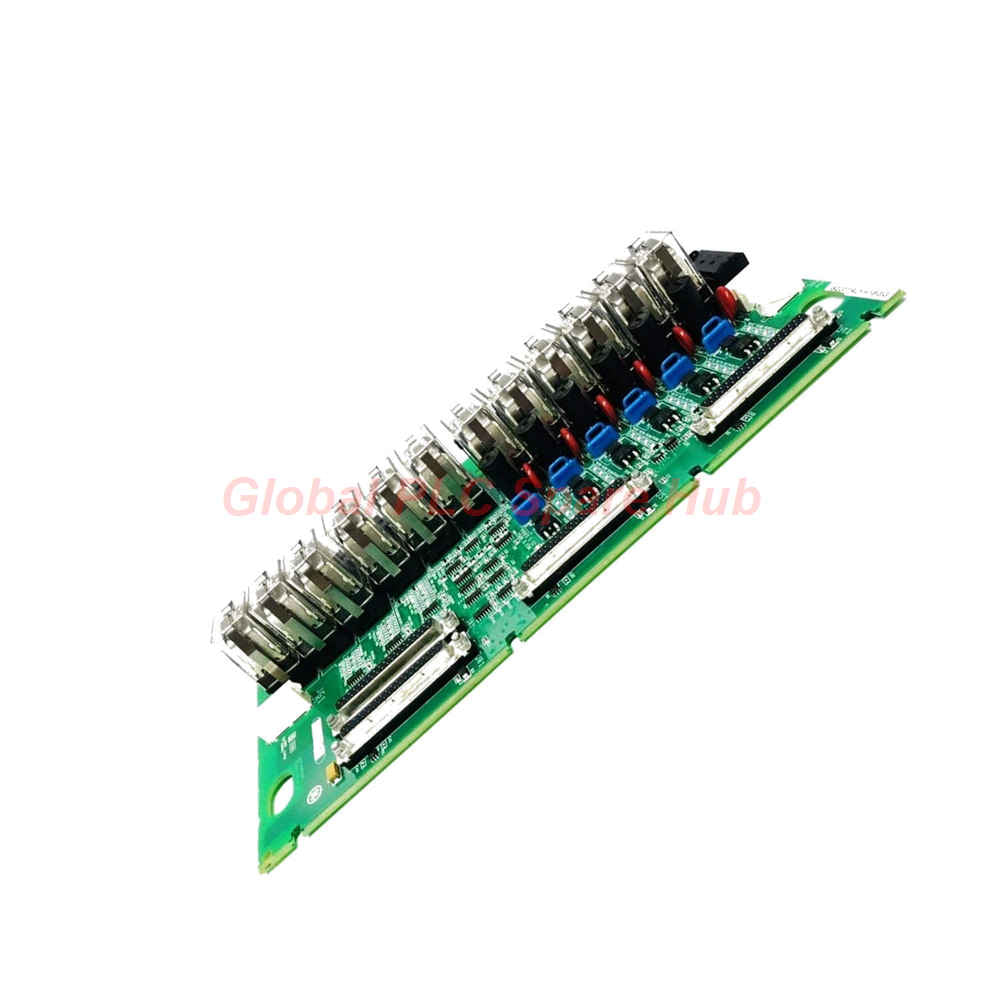

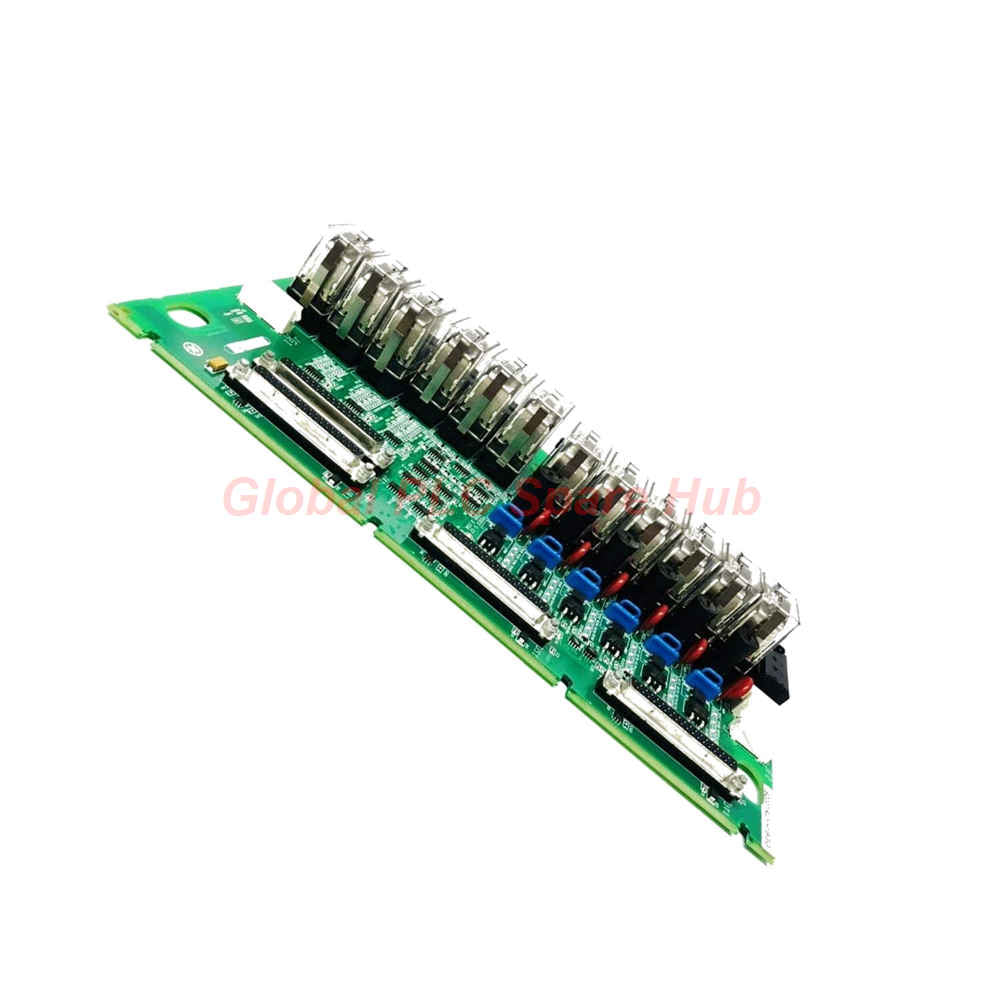

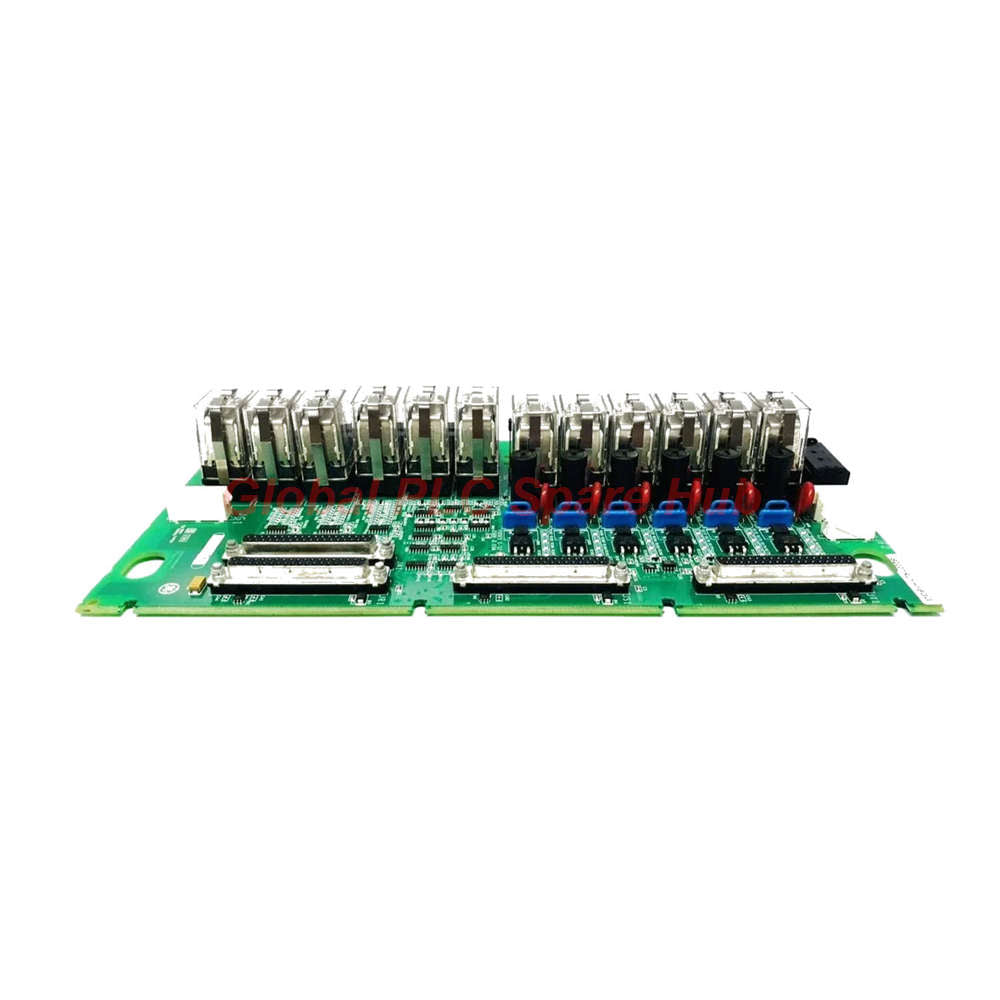

تُعد IS200TRLYH1BGG لوحة طرفية عالية الأداء لاستشعار الملف الكهرومغناطيسي من منصة التحكم General Electric Mark VIe.

تدعم الوحدة التحكم في المرحلات، وإدارة الملفات اللولبية الميدانية، وتطبيقات مراقبة الإشارة الصناعية.

توفر اللوحة تبديل مرحل مستقر، وتشخيص أعطال سريع، وتشغيلًا ميدانيًا موثوقًا به.

يستخدم المهندسون هذه اللوحة الطرفية في أنظمة التحكم في التوربينات، ومحطات الطاقة، وبيئات التشغيل الآلي الصناعية.

نظرة عامة على المنتج

العلامة التجارية: جنرال إلكتريك (General Electric)
الموديل: IS200TRLYH1BGG
السلسلة: Mark VIe
نوع المنتج: لوحة طرفية لاستشعار الملف الكهرومغناطيسي
بلد المنشأ: الولايات المتحدة
قنوات المرحل: 12 مخرج مرحل مستقل
تقنية المرحل: مرحلات مغناطيسية قابلة للتوصيل
نوع التركيب: لوحة تحكم صناعية مثبتة في خزانة
فئة التطبيق: التحكم في المرحلات ومراقبة الملفات اللولبية

المواصفات الفنية

الحد الأقصى لوقت الاستجابة (تشغيل): 25 مللي ثانية (نموذجي)
الحد الأقصى لوقت الاستجابة (إيقاف): 25 مللي ثانية (نموذجي)
الحد الأقصى لتيار الاندفاع: 10 أمبير
مادة تلامس المرحل: أكسيد الكادميوم الفضي
عرض اللوحة: 17.8 سم
ارتفاع اللوحة: 33.02 سم
نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية
قدرة القياس: مراقبة تيار ملف المرحل
توافق التردد: أنظمة تيار متردد 50/60 هرتز
الحساسية: يكتشف فقدان إثارة المرحل بسرعة
الخطية: استجابة مرحل مستقرة تحت التشغيل المستمر
قدرة الدقة: تحديد حالة تيار المرحل في الوقت الفعلي
المقاومة البيئية: تحمل درجة حرارة على مستوى صناعي
الحماية من التداخل: دوائر كبت متكاملة وحماية Transorb
مناعة الضوضاء: مقاومة عالية ضد تداخل التبديل الكهربائي

تهيئة المرحلات

تدعم 12 قناة مرحل لتطبيقات التحكم الصناعي
أول ستة مرحلات تدعم اختيار وصلة توصيل قابلة للتهيئة
أول ست قنوات تدعم تلامسات جافة من النوع C
أول ست قنوات تدعم تشغيل ملفات لولبية خارجية
تدعم طاقة ملف لولبي ميداني 125 فولت تيار مستمر
تدعم طاقة ملف لولبي ميداني 115/230 فولت تيار متردد
تدعم مدخل طاقة اختياري 24 فولت تيار مستمر
تتضمن حماية من الصمامات قابلة للاختيار عن طريق وصلة توصيل
تتضمن دوائر حماية مدمجة للحد من التداخل
توفر المرحلات من 7 إلى 11 تلامسات جافة معزولة
يدعم المرحل 12 تطبيقات محول الإشعال
يدعم المرحل 12 سعة تيار أعلى 7 أمبير

أحمال وتصنيفات التلامس

تيار الحمل 125 فولت تيار مستمر: 0.6 أمبير
تيار الحمل 24 فولت تيار مستمر: 3.0 أمبير
تيار الحمل 115/230 فولت تيار متردد: 3.0 أمبير
تيار حمل المرحل 12: 6 أمبير عند 115 فولت تيار متردد
التصنيف المقاوم 24 فولت تيار مستمر: 10 أمبير
التصنيف الاستقرائي 24 فولت تيار مستمر: 2 أمبير بدون كبح
التصنيف المقاوم 125 فولت تيار مستمر: 0.5 أمبير
التصنيف الاستقرائي 125 فولت تيار مستمر: 0.2 أمبير بدون كبح
التصنيف الاستقرائي المكبوت 125 فولت تيار مستمر: 0.65 أمبير مع كبح MOV

وظائف التشخيص والمراقبة

يراقب باستمرار تيار إثارة ملف المرحل
يكتشف حالات انقطاع تيار ملف المرحل اللولبي
يكتشف فشل الاتصال مع لوحات الإدخال/الإخراج المتصلة
يحدد حالات الكابلات غير الموصلة تلقائيًا
يدعم مقارنة أمر المرحل بالتيار الفعلي
يقوم تلقائيًا بإلغاء تنشيط المخرجات أثناء حالات فشل الاتصال
يدعم تحديد الأعطال واستعادتها في الوقت الفعلي
يقلل بشكل كبير من مخاطر التوقف غير المتوقع
يحسن كفاءة الصيانة في الأنظمة الحيوية

إرشادات التثبيت

قم بتركيب اللوحة داخل خزائن تحكم صناعية مؤرضة
تحقق من توافق جهد الطاقة قبل التوصيل بالأسلاك
افصل أسلاك التيار المتردد والتيار المستمر بعناية
تجنب التوصيلات المتقاطعة ذات الجهد المختلط أثناء التثبيت
تحقق من تهيئة وصلة التوصيل قبل تنشيط النظام
استخدم تصنيفات الصمامات الموصى بها لحماية الملف اللولبي الميداني
حافظ على تهوية مناسبة حول خزانة التحكم
اتبع توصيات التأريض الخاصة بـ Mark VIe بدقة

راحة التشغيل والصيانة

يدعم استبدال المرحلات بسرعة من خلال تصميم المرحل القابل للتوصيل
يبسط استكشاف الأخطاء وإصلاحها من خلال المراقبة التشخيصية المدمجة
يقلل وقت التشغيل من خلال التهيئة القابلة للتحديد عن طريق وصلة التوصيل
يدعم الصيانة السريعة خلال جداول التوقف
يوفر أداءً صناعيًا مستقرًا على المدى الطويل
يحسن موثوقية النظام من خلال الكشف التلقائي عن الأعطال

معلومات التوافق

متوافق مع أنظمة التحكم GE Mark VIe
يدعم التحكم في التوربينات وتطبيقات المرحلات المساعدة
يعمل مع بنى منطق المرحلات الصناعية
يدعم تكوينات الملفات اللولبية الصناعية المتعددة
مناسب لأنظمة الأتمتة المتكاملة للمصانع

سيناريوهات التطبيق النموذجية

أنظمة التحكم في التوربينات الغازية
التحكم المساعد في التوربينات البخارية
مرافق توليد الطاقة
أتمتة العمليات الصناعية
أنظمة حماية المرحلات
أنظمة إدارة الملفات اللولبية الميدانية
أنظمة التحكم في إيقاف التشغيل في حالات الطوارئ
تطبيقات تبديل الإشارة الصناعية

نظرة من Global PLC Spare HUB

يوفر IS200TRLYH1BGG إدارة مرحلات يمكن الاعتماد عليها للبيئات الصناعية الصعبة.

تعمل الوحدة بشكل جيد في بنى التحكم في التوربينات التي تتطلب تغذية مرتدة مستقرة من المرحلات.

تُحسن قدرتها التشخيصية المتكاملة الرؤية التشغيلية وتخطيط الصيانة.

يختار المهندسون هذه اللوحة بشكل متكرر لتطبيقات مراقبة المرحلات الحيوية.

يدعم التصميم موثوقية عالية تحت أعباء العمل الصناعية المستمرة.

تُناسب الوحدة التوربينات الغازية، والتوربينات البخارية، وخزائن التحكم في المولدات، وأنظمة أتمتة المصانع.

معلومات الشهادة

تم التصنيع وفقًا لمعايير جودة الأتمتة الصناعية
صمم للتكامل مع أنظمة التحكم الصناعية
يدعم بيئات توليد الطاقة عالية الموثوقية
مناسب للتشغيل الصناعي طويل الأمد

قائمة التعبئة

1 × لوحة طرفية لاستشعار الملف الكهرومغناطيسي IS200TRLYH1BGG
تعبئة صناعية واقية
وثائق فحص الجودة

معلومات الشحن

شحن سريع في غضون 24-48 ساعة
التسليم متاح في جميع أنحاء العالم
تشمل شركات الشحن FedEx و UPS و DHL
حماية آمنة من التعبئة المضادة للكهرباء الساكنة
توفير معلومات التتبع بعد الشحن

شروط الضمان

يشمل تغطية ضمان لمدة 12 شهرًا
الدعم الفني متاح خلال فترة الضمان
دعم خدمة ما بعد البيع الاحترافي
تم إكمال الاختبار الوظيفي قبل الشحن

الأسئلة الشائعة

ما هي الوظيفة الرئيسية لـ IS200TRLYH1BGG؟
تدير اللوحة مخرجات المرحلات وتراقب ظروف إثارة ملفات المرحلات.
ما هي الأنظمة التي تدعم هذه الوحدة؟
تدعم الوحدة أنظمة التحكم الصناعية GE Mark VIe.
هل يمكن للوحة دعم الملفات اللولبية AC و DC؟
نعم. تدعم اللوحة تطبيقات 24 فولت تيار مستمر، و 125 فولت تيار مستمر، و 115/230 فولت تيار متردد.
هل تدعم اللوحة تشخيص الأعطال؟
نعم. تراقب الوحدة تيار المرحل وحالة الاتصال باستمرار.
ما هو الخطأ في التثبيت الذي يجب على المهندسين تجنبه؟
تجنب التوصيلات المتقاطعة العرضية بين التيار المتردد والتيار المستمر أثناء توصيل الأسلاك الميدانية.
لماذا يفضل المهندسون هذه الوحدة في أنظمة التوربينات؟
توفر الوحدة تشغيل مرحل مستقر وتحديدًا موثوقًا للأعطال.
كيف تُحسن الوحدة كفاءة الصيانة؟
تساعد التشخيصات المدمجة الفنيين على تحديد الأعطال بسرعة.
ما الذي يجب على المشترين تأكيده قبل الشراء؟
تحقق من توافق النظام ومتطلبات الجهد واحتياجات تهيئة المرحل.
ما هو التطبيق الذي يتطلب المرحل 12 تحديدًا؟
يدعم المرحل 12 تطبيقات محول الإشعال وتطبيقات التيار الأعلى.
ما مدى سرعة شحن الطلبات؟
تُشحن معظم الطلبات في غضون 24-48 ساعة بعد التأكيد.

ضمان شامل لمدة 12 شهرًا

كل جزء توفره Global PLC Spare Hub مشمول بـ ضمان لمدة 12 شهرًا من تاريخ الفاتورة.

التغطية: عيوب وظيفية وأعطال في الأجهزة في ظل ظروف التشغيل العادية.
التزامنا: نقدم إصلاحًا فوريًا أو استبدالًا أو استردادًا كاملاً لأي مكونات معيبة تم التحقق منها لتقليل وقت التوقف التشغيلي لديك.

سياسة الإرجاع والاستبدال

نقدم سياسة إرجاع لمدة 30 يومًا لضمان حصولك على الجزء الدقيق الذي يتطلبه نظامك.

الأهلية: تُقبل المرتجعات للعناصر غير المركبة في تغليفها الأصلي والمحكم الإغلاق من المصنع.
عملية RMA: يرجى الاتصال بفريق الدعم لدينا للحصول على رقم ترخيص إرجاع البضائع (RMA) قبل الشحن.
معالجة سريعة: تتم معالجة المبالغ المستردة أو الاستبدالات في غضون 3-5 أيام عمل بعد أن يجتاز العنصر المرتجع فحصنا الفني.

هل تحتاج إلى مساعدة فنية؟لست متأكدًا مما إذا كان هذا الجزء متوافقًا مع نظامك؟ [استشر مهندسينا] قبل الشراء لضمان التوافق بنسبة 100%.
