General Electric IS200EXHSG3AEC EX2100 مشغل مرحلات HS

نظرة عامة على المنتج

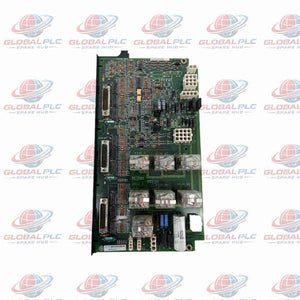

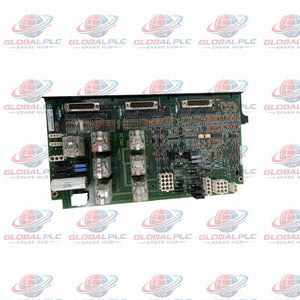

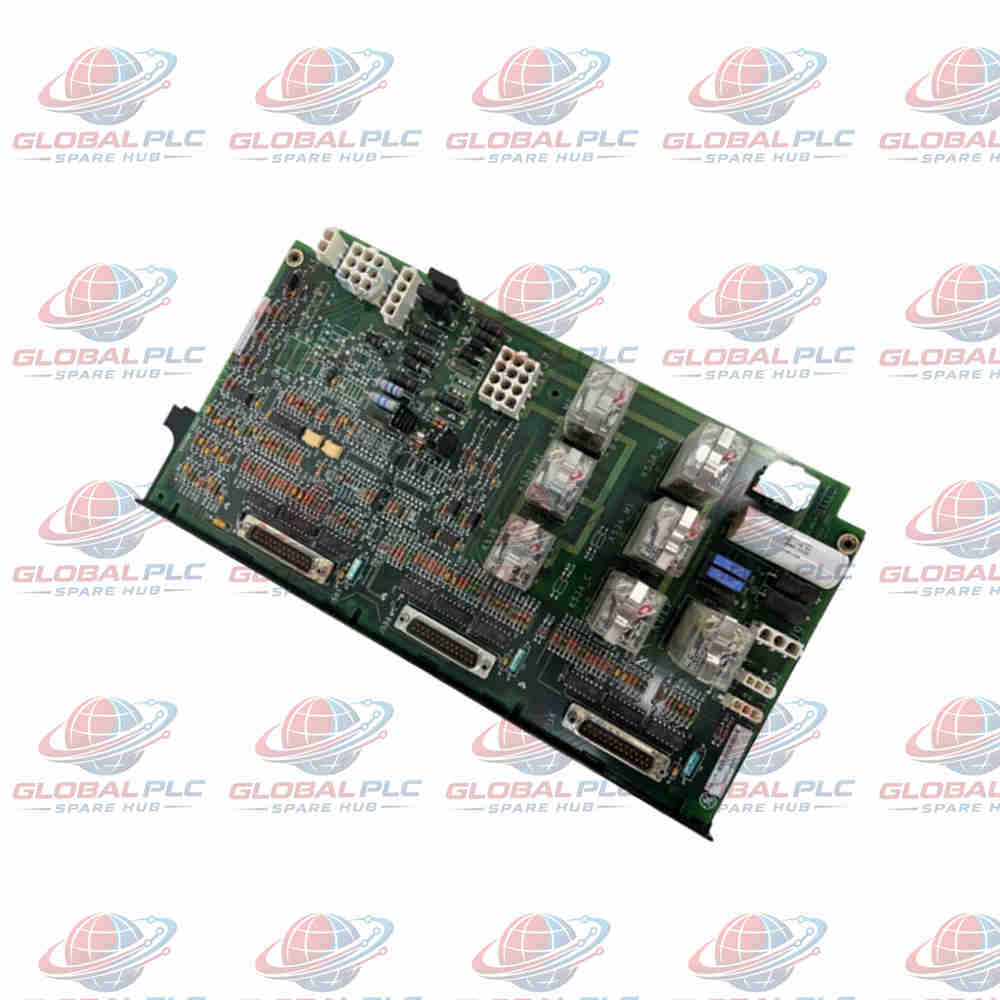

يعمل لوح GE IS200EXHSG3AEC كلوحة تشغيل مرحل الإثارة عالي السرعة (EXHS). صمم المهندسون هذه اللوحة المطبوعة للدوائر لنظام التحكم في الإثارة EX2100. يعمل على تشغيل الموصلات الكهربائية للتيار المستمر والمرحلات التجريبية الحيوية خلال مراحل إثارة المجال وإزالة الإثارة. يعالج اللوح إشارات الحالة من لوحات EDEX و EXDE بوضوح. ثم يقوم بإعادة توجيه هذه الإشارات مباشرة إلى نظام EMIO للمراقبة في الوقت الفعلي. يحافظ هذا المكون على التحكم الدقيق في جهد الطرف واستقرار النظام لمولدات التوربينات.

المواصفات الفنية

• العلامة التجارية: جنرال إلكتريك (GE)
• رقم القطعة: IS200EXHSG3AEC
• الاختصار: EXHS
• سلسلة المنتج: سلسلة التحكم EX2100 Speedtronic
• قنوات المرحل: 12 قناة عالية السرعة
• مدخل طاقة الملف: 125 فولت تيار مستمر اسمي (نطاق من 100 فولت تيار مستمر إلى 140 فولت تيار مستمر عبر J9)
• مدخل طاقة التوصيل: 24 فولت تيار مستمر اسمي من خزانة الإثارة
• حمل التوصيل المقاوم: يصل إلى 2 أمبير عند 28 فولت تيار مستمر
• حمل التوصيل الحثي: 1 أمبير عند 28 فولت تيار مستمر لمدة 0.007 ثانية (L/R)
• نطاق درجة حرارة التشغيل: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)
• القياس والاستجابة: معدل استجابة مرحل عالي السرعة أقل من 10 مللي ثانية
• مقاومة التداخل والضوضاء: درع EMC صناعي مع قمع عابر للملف الخارجي
• الأبعاد المادية: 8.26 سم ارتفاع × 4.19 سم عرض × 12.1 سم عمق
• حماية اللوحة: طلاء PCB واقي عادي فوق مكونات التركيب السطحي

التصنيف الوظيفي والمعمارية

إدارة الطاقة وعزل الدائرة

• يقبل طاقة ملف 125 فولت تيار مستمر مخصصة لتشغيل المرحلات الثقيلة بشكل موثوق.
• يعزل دوائر طاقة التوصيل 24 فولت تيار مستمر عن مسارات الإثارة الأولية عالية الجهد.
• يعتمد على قمع الملف الخارجي لحماية الإلكترونيات الدقيقة الحساسة من الارتداد الحثي.

تشغيل المرحل وتكييف الإشارة

• يتحكم في 41 موصلًا للتيار المستمر ومرحلات تجريبية خلال إجراءات إزالة الإثارة الحاسمة.
• يدير عمليات إثارة المجال باستخدام المرحلات التجريبية المخصصة K53A و K53B.
• يكيف إشارات الحالة الخام من دوائر إزالة الإثارة EDEX ودوائر EXDE crowbar.
• يخرج بيانات الحالة المنظمة مباشرة إلى أجهزة مراقبة EMIO.

إرشادات التثبيت

• أوقف تشغيل جميع مصادر طاقة الإثارة الرئيسية قبل تركيب اللوحة.
• اتبع احتياطات التفريغ الكهربائي الساكن (ESD) الصارمة عند التعامل مع لوحة التركيب السطحي هذه.
• قم بمحاذاة فتحات تثبيت PCB المحفورة مع حوامل هيكل مجموعة المحرك.
• قم بتأمين اللوحة باستخدام براغي تأريض موصلة عبر فتحات الحلقة المحيطية المعززة.
• قم بتوصيل موصلات الدبوس الثلاثة العمودية من نوع D وثمانية موصلات قابس قياسية بإحكام.

ميزات التشغيل والصيانة

• افحص وصلات الأسلاك المصنعية المركبة خصيصًا لاختبارات التحقق الأولية من الجهد.
• حدد مسارات الدائرة بسهولة باستخدام مصنّفات مرحلات صناعة "K" القياسية مثل K53B_C.
• تأكد من أن جهد إمداد الملف يظل بدقة ضمن نطاق 100 فولت تيار مستمر إلى 140 فولت تيار مستمر.
• نظف أسطح اللوحة المطلية بالطلاء العادي بشكل دوري باستخدام هواء مضغوط نظيف وجاف.

توافق النظام

يعمل لوح IS200EXHSG3AEC بسلاسة ضمن معماريات التحكم في الإثارة EX2100 من GE. يتكامل مباشرة في أنظمة إدارة التوربينات الغازية المتعددة النماذج الاحتياطية ثلاثية الوحدات (TMR). يدعم تركيبات التوربينات الجديدة ومشاريع التعديل التحديثي عبر محطات الطاقة البخارية والغازية والمائية.

الامتثال والشهادات

• صُنع وفقًا لمعايير الجودة الصارمة المعتمدة من ISO 9001 في الولايات المتحدة.
• يتوافق مع متطلبات التوافق الكهرومغناطيسي الصناعي العالمي (EMC).
• يفي بمعايير السلامة المصنعية لأجهزة أتمتة طرف الإثارة الثابتة.

محتويات العبوة والضمان

• 1 × لوحة تشغيل مرحل الإثارة H.S. طراز IS200EXHSG3AEC من جنرال إلكتريك.
• علبة حماية من التفريغ الكهربائي الساكن.
• ضمان شامل قياسي لمدة 12 شهرًا.
• شحن سريع ومعجل: يتم الشحن خلال 24 إلى 48 ساعة عبر FedEx أو UPS أو DHL.

سيناريوهات التطبيق النموذجية

• إثارة مجال التوربينات الغازية: إنشاء تيار مجال المولد الأولي بأمان خلال تسلسل بدء تشغيل التوربين.
• إزالة الإثارة في حالات الطوارئ: إزالة طاقة مجال المولد بسرعة خلال ظروف التعثر غير المتوقعة لمنع تلف المعدات.
• توجيه إشارة حماية Crowbar: ربط إشارات الأعطال عالية السرعة بين لوحات EXDE وشاشات التحكم المركزية.

التشخيص وعزل الأعطال

• تساعد مؤشرات حالة المرحل الفنيين على تأكيد إجراءات التبديل خلال تسلسلات النظام الروتينية.
• يسمح إرسال الحالة المباشر إلى نظام EMIO بالمراقبة عن بعد لحالات إثارة المجال.
• تسمح نقاط تتبع الوصلات المصنعية باختبار الجهد المستهدف خلال تشغيل النظام.

رؤية Global PLC Spare HUB

في مواقع توليد الطاقة الحرارية والمائية، يعمل لوح IS200EXHSG3AEC كجسر حيوي بين منطق التحكم ومعدات الطاقة الثقيلة. تظهر التجربة الميدانية أن فشل إثارة المجال غالبًا ما ينبع من انخفاضات الجهد في تغذية طاقة ملف المرحل. خلال توقف صيانة أخير في محطة غاز، تتبع الفنيون فشل مرحلات إثارة K53A المتقطعة إلى انخفاض بنك بطارية محطة 125 فولت تيار مستمر بدلاً من لوحة تشغيل معيبة. تأكد دائمًا من أن إمداد ملف J9 الخارجي يظل باستمرار فوق 100 فولت تيار مستمر تحت الحمل. بالإضافة إلى ذلك، نظرًا لأن هذه اللوحة تعتمد على قمع الملف الخارجي، تأكد من أن شبكات RC في خزانتك أو صمامات القمع تظل سليمة لمنع القوس الدقيق عبر خطوط التحكم في الموصل الكهربائي.

دليل الشراء

• تحقق من مراجعات الأجزاء: طابق أعمالك الفنية ومراجعاتك الوظيفية (AEC) الموجودة للحصول على استبدال سهل.
• تحقق من مواصفات مزود الطاقة: تأكد من أن خزانة التحكم الخاصة بك توفر جهد ملف مستقر يبلغ 125 فولت تيار مستمر إلى الطرف J9.
• افحص الأجهزة المساعدة: افحص الموصلات الكهربائية للتيار المستمر المتصلة ووحدات القمع قبل تثبيت لوحة بديلة.

الأسئلة الشائعة

س: ما الذي يسبب تعطل لوحة تشغيل مرحل IS200EXHSG3AEC بشكل غير متوقع؟

ج: تنشأ معظم المشكلات التشغيلية من ارتفاعات الجهد على مصدر 125 فولت تيار مستمر أو مكونات قمع خارجية معطلة. بدون قمع خارجي مناسب، يمكن أن تتسبب ارتفاعات الجهد الاستقرائية في تلف ترانزستورات التشغيل.

س: هل تحتوي هذه اللوحة على وصلات توصيل قابلة للتكوين من قبل المستخدم؟

ج: لا. وصلات الأسلاك على اللوحة هي إضافات مصنعية غير قابلة للتخصيص مصممة خصيصًا لاختبار الجهد الأولي أثناء الإنتاج.

س: ما هو الدور الرئيسي للمرحلات التجريبية K53A و K53B على هذه اللوحة؟

ج: تتحكم هذه المرحلات التجريبية في عملية إثارة المجال. تسمح للمولد ببناء تيار المجال خلال مرحلة الدوران الأولية.

س: ما مدى سرعة شحن هذا المنتج إلى منشأتي؟

ج: نقوم بمعالجة وإرسال الطلبات في غضون 24 إلى 48 ساعة باستخدام شركات شحن سريعة مثل FedEx و UPS و DHL.

س: ما نوع الطلاء الواقي الذي تتميز به هذه اللوحة؟

ج: تتميز اللوحة بطلاء PCB عادي تقليدي يوفر حماية موثوقة ضد الظروف الصناعية المحيطة القياسية.
