وحدة الإدخال GE Mark VIe IS220PTCCH1A: واجهة مزدوج حراري 12 قناة

الهندسة المعمارية التقنية

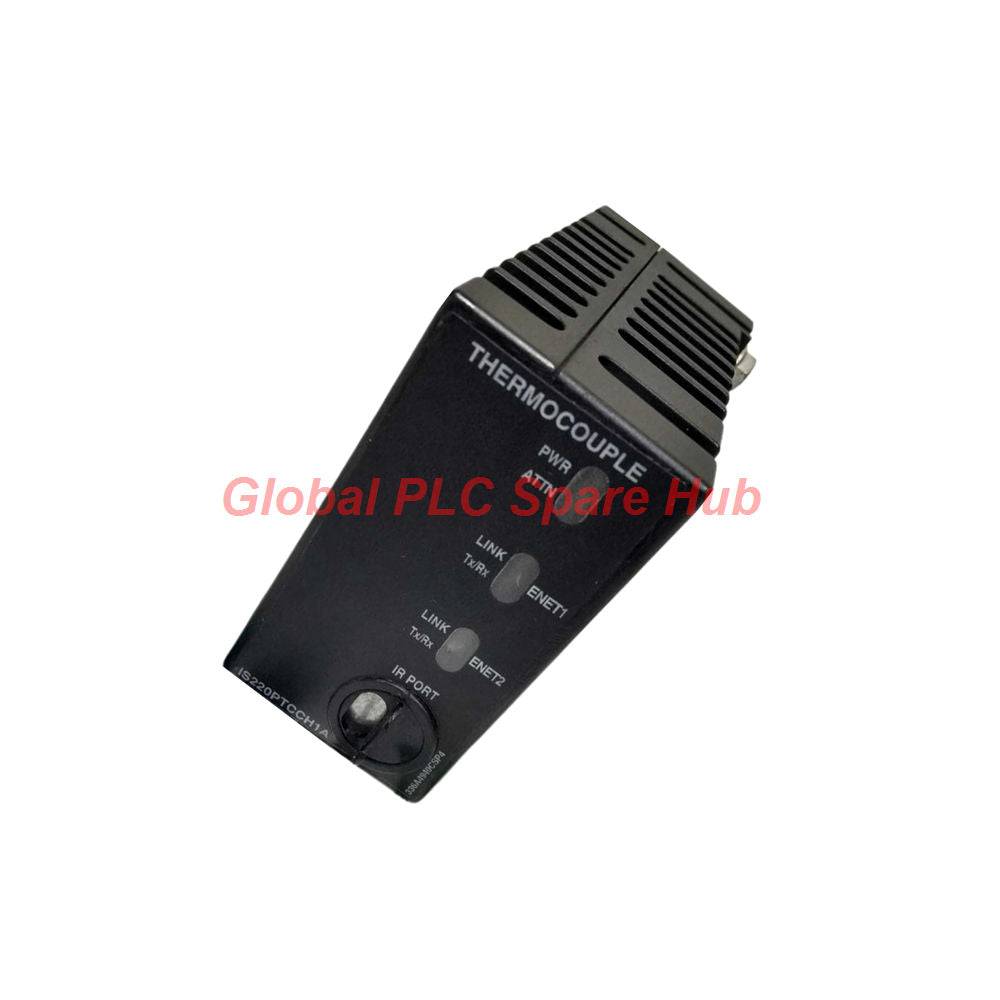

تعمل الوحدة IS220PTCCH1A كوحدة إدخال حرارية عالية الدقة (Thermocouple Input Module) ضمن نظام التحكم General Electric Mark VIe. يعمل حزمة الإدخال/الإخراج هذه كجسر بين مستشعرات درجة الحرارة على مستوى الحقل وشبكة التحكم الموزعة. يدمج التجميع لوحة معالج BPPx قياسية مع لوحة اكتساب حرارية متخصصة، مما يسهل تحويل البيانات بدقة لمراقبة التوربينات المعقدة.

المواصفات الأساسية

• الشركة المصنعة: جنرال إلكتريك
• السلسلة: Mark VIe
• النموذج: IS220PTCCH1A
• سعة القناة: 12 مدخلًا لكل حزمة (تصل إلى 24 في تكوينات الحزمتين)
• توافق المزدوجات الحرارية: الأنواع E و J و K و S و T
• نطاق الإشارة: -8 ملي فولت إلى +45 ملي فولت
• المعالج: AMD-K6 300 ميجاهرتز
• تحويل A/D: دقة 16 بت
• الدقة: خطأ تطابق أقصى 0.25 درجة فهرنهايت
• النطاق البيئي: -30 درجة مئوية إلى +65 درجة مئوية (-22 درجة فهرنهايت إلى +149 درجة فهرنهايت)

رؤية Global PLC Spare HUB

يحدد فريقنا الهندسي الوحدة IS220PTCCH1A كمعيار ذهبي لاكتساب درجة الحرارة TMR (Triple Modular Redundant). على عكس وحدات الإدخال/الإخراج العامة، تستخدم هذه الوحدة تقنية متقدمة لرفض الضوضاء على مستوى الأجهزة (100 ديسيبل تيار متردد CMR) وهو أمر حيوي للحفاظ على سلامة الإشارة في قاعات التوربينات عالية التداخل الكهرومغناطيسي. يظل الإدارة الصحيحة لمقاومة الكابلات تحت 450 أوم شرطًا أساسيًا للتشغيل لهذه الوحدة.

تشخيصات التشغيل

• سلامة وقت التمهيد: اختبارات ذاتية تلقائية لذاكرة الوصول العشوائي (RAM) والذاكرة الوميضية (Flash) وأجهزة إيثرنت.
• تسلسل الطاقة: مراقبة داخلية لاستقرار الجهد عبر دائرة البدء السلس.
• الصيانة المحلية: الوصول إلى منفذ تسلسلي بالأشعة تحت الحمراء للتشخيصات الميدانية في الوقت الفعلي.
• ردود فعل الحالة: مؤشرات متعددة على لوحة الواجهة الأمامية (LED) لعزل الأعطال بسرعة.

سيناريوهات النشر

• توليد الطاقة: مراقبة حرارية لأنظمة الغاز والبخار والتوربينات الهوائية المساعدة.
• أتمتة العمليات: تسجيل درجة الحرارة متعدد النقاط في أنظمة التحكم الموزعة.
• تطبيقات TMR: استشعار زائد لدائرة إيقاف تشغيل المحرك الحرجة لأغراض السلامة.
• الاستشعار عن بعد: التركيبات التي تتطلب مسافة كابل تصل إلى 300 متر من الرف الرئيسي.

اللوجستيات والضمان

• الشحن: توصيل سريع عبر FedEx أو UPS أو DHL.
• الإرسال: تتم معالجة الطلبات وشحنها في غضون 24-48 ساعة.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا.

الأسئلة الشائعة المهنية

س: هل يمكن للوحدة IS220PTCCH1A التعامل مع المستشعرات الأرضية وغير الأرضية في وقت واحد؟
ج: نعم، تم تصميم هذه الوحدة لقبول كل من تكوينات المزدوجات الحرارية من النوع E و J و K و S و T الأرضية وغير الأرضية دون تعديل الأجهزة.

س: ما الذي يشير إلى أن الوحدة تتواصل بشكل صحيح مع الشبكة؟
ج: يتم الإشارة إلى نجاح اتصال الشبكة بواسطة مؤشرات LED للحالة على اللوحة الأمامية، والتي يجب التحقق منها عبر واجهة ToolboxST أثناء التشغيل الأولي.

س: هل من الضروري إيقاف تشغيل الرف لتوصيل الوحدة IS220PTCCH1A؟
ج: لا، تتميز الوحدة بآلية بدء تشغيل سلس داخلية، مما يتيح لك توصيل أسلاك الطاقة دون تعطيل النظام أو التسبب في مشاكل اندفاع التيار.

س: كيف يؤثر طول الكابل على دقة البيانات؟
ج: للحفاظ على الدقة المحددة، حافظ على مقاومة الكابل الخاص بك أقل من 450 أوم؛ تجاوز هذه القيمة سيؤدي إلى تدهور نسبة الإشارة إلى الضوضاء لمسافات طويلة.

س: ما هي الإستراتيجية الموصى بها لمخزون قطع الغيار؟
ج: احتفظ دائمًا بوحدة احتياطية واحدة على الأقل لكل مجموعة TMR وتأكد من التحقق من الوحدات الجديدة مقابل إصدار البرامج الثابتة الخاص بك لضمان التكافؤ.

دليل الاختيار الاستراتيجي

• التحقق من التوافق: تأكد من أن نوع لوحة الطرفية الخاصة بك (على سبيل المثال، TBTCH1C أو TBTCH1B) متوافق مع مستوى التكرار المطلوب.
• دقة التركيب: تأكد من ضبط قوس التعديل بشكل صحيح للتخلص من الضغط بزاوية قائمة على موصل DC37.
• التحقق من الهوية: استخدم ميزة الهوية الإلكترونية لتأكيد إصدارات الأجهزة قبل الانتهاء من تحديثات منطق النظام.
• مرجع المستند: ارجع إلى الدليل GEH-6721D للحصول على خطوات معايرة محددة إذا كنت تقوم بالترقية من وحدة غير PTCC.
