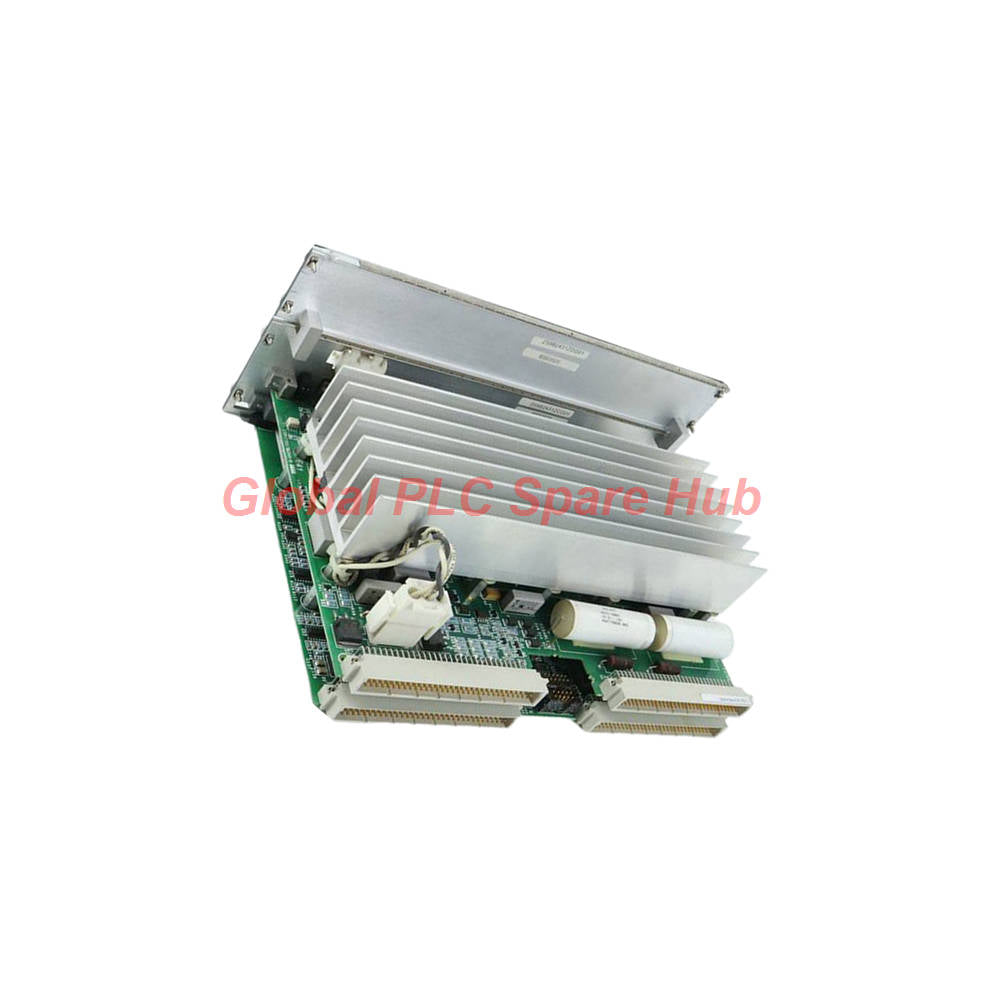

لوحة حماية التوربينات GE Mark VI IS215VPROH2BC VPRO

نظرة عامة على منتج GE Mark VI IS215VPROH2BC

يعمل GE Mark VI IS215VPROH2BC كلوحة حماية مخصصة للتوربينات وفصل طارئ. تقوم هذه الأجهزة المتخصصة بتنفيذ وظائف حماية حرجة من السرعة الزائدة الطارئة ضمن سلسلة نظام التحكم التوربيني Mark VI. وهي تعمل كلوحة معالج إدخال/إخراج أساسية تتصل مباشرة بلوحات TPRO و TREG الطرفية.

ينشر المهندسون لوحة IS215VPROH2BC ضمن وحدة حماية منفصلة لعزل وظائف الطوارئ عن أنظمة التحكم الأساسية. يدعم التصميم تجميعات قيادة آلية متقدمة للتوربينات الهوائية والغازية والبخارية. يقدم هذا الهيكل ترقية وظيفية كبيرة على الأنظمة القديمة من خلال تضمين إمكانيات تحكم مخصصة للطاقة البديلة.

رؤى Global PLC Spare HUB

يمثل GE Mark VI IS215VPROH2BC مكونًا حاسمًا للأصول الصناعية ذات التوافر العالي. تكتسب الأنظمة التي تستخدم هذه اللوحة إمكانيات إيقاف تشغيل طارئ مستقلة تتجاوز حلقات التحكم القياسية.

يسمح هيكلها الزائد ثلاثي الوحدات للمرافق بإجراء الصيانة على أقسام فردية دون إيقاف التوربين. تعمل هذه الإمكانية على تقليل وقت التوقف غير المخطط له المكلف أثناء عمليات توليد الطاقة الحرجة.

المواصفات الفنية

• العلامة التجارية: جنرال إلكتريك (GE)
• النموذج: IS215VPROH2BC
• السلسلة: نظام التحكم التوربيني Mark VI
• نوع الوحدة: لوحة فصل طارئ للتوربينات / لوحة حماية
• الاختصار الوظيفي: VPRO
• معدل الإطار: يصل إلى 100 هرتز
• نطاق معدل نبضات MPU: 2 هرتز إلى 20 كيلو هرتز
• حساسية دائرة إدخال MPU: 27 مللي فولت كحد أدنى عند 2 هرتز
• دقة معدل نبضات MPU: نسبة عالية الدقة من القراءة الفعلية
• تصنيف مصدر الطاقة: 125 VDC إدخال اسمي من خزانة PDM
• توليد الجهد على اللوحة: تنظيم محلي يحول الإدخال إلى 5 VDC و 28 VDC
• نطاق درجة حرارة التشغيل: 0 إلى 60 درجة مئوية
• وقت استجابة الملف اللولبي: 0.1 ثانية متوسط الاستجابة بناءً على ثابت الوقت L/R للملف اللولبي
• عدد ملفات الفصل اللولبية: ستة لكل لوحة VPRO أو ثلاثة لكل لوحة TREG متصلة
• تصنيف دائرة الملف اللولبي: مصنفة لمستويات تسرب NEMA Class E
• الحد الأقصى لتصريف جهد المصهر: 15 أمبير كحد أقصى
• خيارات التكرار: يدعم إعدادات Simplex أو Triple Modular Redundant (TMR)

توافق المعدات المستهدفة

• توربينات الغاز من جنرال إلكتريك التي تتميز بهندسة التحكم Mark VI
• توربينات البخار الصناعية التي تتطلب وحدات حماية مستقلة من السرعة الزائدة
• تجميعات القيادة الآلية لتوربينات الرياح على نطاق واسع
• واجهات طرفية TREG لفصل التوربينات في حالات الطوارئ
• مكونات طرفية TPRO لحماية التوربينات
• لوحات طرفية TSVO لإخراج صمام السيرفو للتوربينات

هندسة النظام والاتصال بالأجهزة

• يستخدم IS215VPROH2BC ثلاثة أقسام أجهزة مستقلة تمامًا مخصصة باسم X و Y و Z.
• يمكن للمشغلين إيقاف تشغيل قسم واحد من الأجهزة بأمان أثناء تشغيل التوربين النشط للصيانة.
• تتصل وحدة الحماية مباشرة بلوحات TPRO الطرفية عبر كابلات إيثرنت مخصصة لاتصال IONet.
• تدير لوحة TREG ما مجموعه اثني عشر مرحلًا لتنفيذ بروتوكولات تصويت السلامة الصارمة.
• تنقسم تسعة مرحلات TREG إلى ثلاث مجموعات مميزة للتحكم في ملفات الفصل الثلاثة بأمان.
• توفر لوحة TREG الطرفية جانب الطاقة الإيجابي 125 VDC للملفات اللولبية المتصلة.
• توفر لوحة TRPG الطرفية جانب الطاقة السلبي 125 VDC لضمان العزل الكهربائي الكامل.
• تستخدم أنظمة Simplex اتصال كابل J1 محدد يمتد مباشرة إلى لوحة TSVO الطرفية.
• يرسل اتصال TSVO إشارة فصل مباشرة لبدء وظيفة تثبيت صمام السيرفو الفورية.

دليل التثبيت

• تحقق من أن وحدة توزيع الطاقة في الخزانة غير مزودة بالطاقة تمامًا قبل إدخال اللوحة.
• قم بتركيب IS215VPROH2BC بإحكام في الفتحة المخصصة لها داخل رف وحدة الحماية المستقلة.
• قم بتوصيل كابل الطاقة J2 مباشرة من خزانة PDM لضمان توصيل الجهد المناسب.
• قم بتوصيل كابلات إيثرنت المطلوبة بالمنفذ الموجود على اللوحة لإنشاء اتصالات IONet محلية.
• قم بتوجيه الأسلاك من لوحات TREG و TPRO الطرفية إلى قنوات الأجهزة المحددة.
• تأكد من مطابقة بروتوكولات التأريض المناسبة للإرشادات الهندسية الأصلية لـ General Electric Mark VI.

إمكانيات التشخيص والصيانة

• تكتشف التشخيصات الموجودة على اللوحة حالات عدم التطابق بين مشغل مرحل فحص التزامن K25A وحالته المطلوبة.
• يقوم النظام بالإشارة فورًا إلى انقطاعات مسار التيار بين لوحة VPRO ولوحة TREx الطرفية.
• تراقب منطق التشخيص صحة ملف مرحل K25A لمنع فشل التزامن قبل حدوثه.
• تراقب اللوحة باستمرار استمرارية الكابلات إلى مصدر الطاقة P28V الموجود على لوحة TTUR.
• تتحقق دوائر المراقبة الداخلية من سلامة جميع قضبان الطاقة المحلية 5 VDC و 28 VDC.

إرشادات الشراء والاختيار

• تأكد من طبقة مراجعة الأجهزة المحددة لأن IS215VPROH2BC يتميز بمراجعات B و C المزدوجة.
• قم بتقييم ما إذا كان تطبيقك يتطلب تصميم Simplex أو إعداد نظام ثلاثي الوحدات الزائد (Triple Modular Redundant).
• تحقق من أن نماذج اللوحات الطرفية الموجودة لديك تتطابق مع متطلبات TPRO أو TREG أو TRPG أو TSVO.
• احصل على مكونات أصلية لضمان التوافق الكامل للبرامج مع تكوينات Mark VI الأساسية للتحكم الموجودة.

شروط الشحن التجاري والضمان

• توفر المنتج: في المخزون
• تغطية الضمان: ضمان شامل لمدة 12 شهرًا
• معيار الشحن: يتم الشحن خلال 24 إلى 48 ساعة من تأكيد الطلب
• شركات الشحن السريع المتاحة: FedEx, UPS, DHL

الأسئلة المتداولة

ما الوظيفة الأساسية التي تؤديها لوحة VPRO في النظام؟

توفر اللوحة حماية مستقلة تمامًا من السرعة الزائدة في حالات الطوارئ وتنفذ أوامر إيقاف تشغيل التوربين في حالات الطوارئ.

كيف يعمل نظام التصويت الثلاثي المتكرر على هذه الأجهزة؟

تستخدم اللوحة ثلاثة أقسام معزولة تعمل مع مرحلات TREG لتنفيذ تصويت أمان "اثنين من ثلاثة".

هل يمكنني استبدال قسم واحد من اللوحة أثناء تشغيل التوربين؟

نعم، يسمح تصميم TMR بالصيانة على قسم واحد دون المساس بحماية التوربين النشطة.

ماذا تشير رسالة تشخيص عدم تطابق مشغل مرحل K25A؟

تشير هذه الرسالة إلى مسار تيار مقطوع أو عطل في الأسلاك أو مشغل مرحل معيب بين اللوحات.

ماذا يحدث إذا فشل الكابل المتصل بمصدر P28V على لوحة TTUR؟

يشير النظام إلى تشخيص "مشكلة الملف" لأن مرحل K25A يفقد طاقة فحص التزامن المطلوبة.
