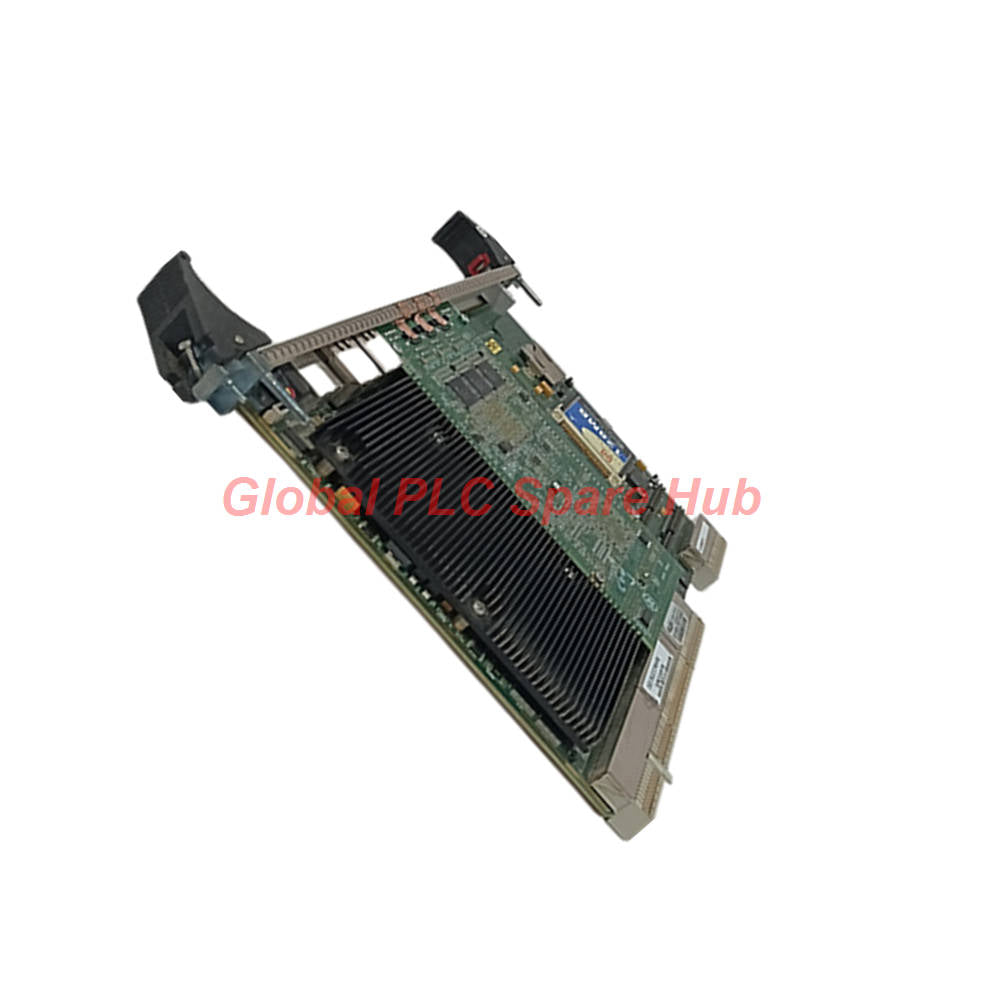

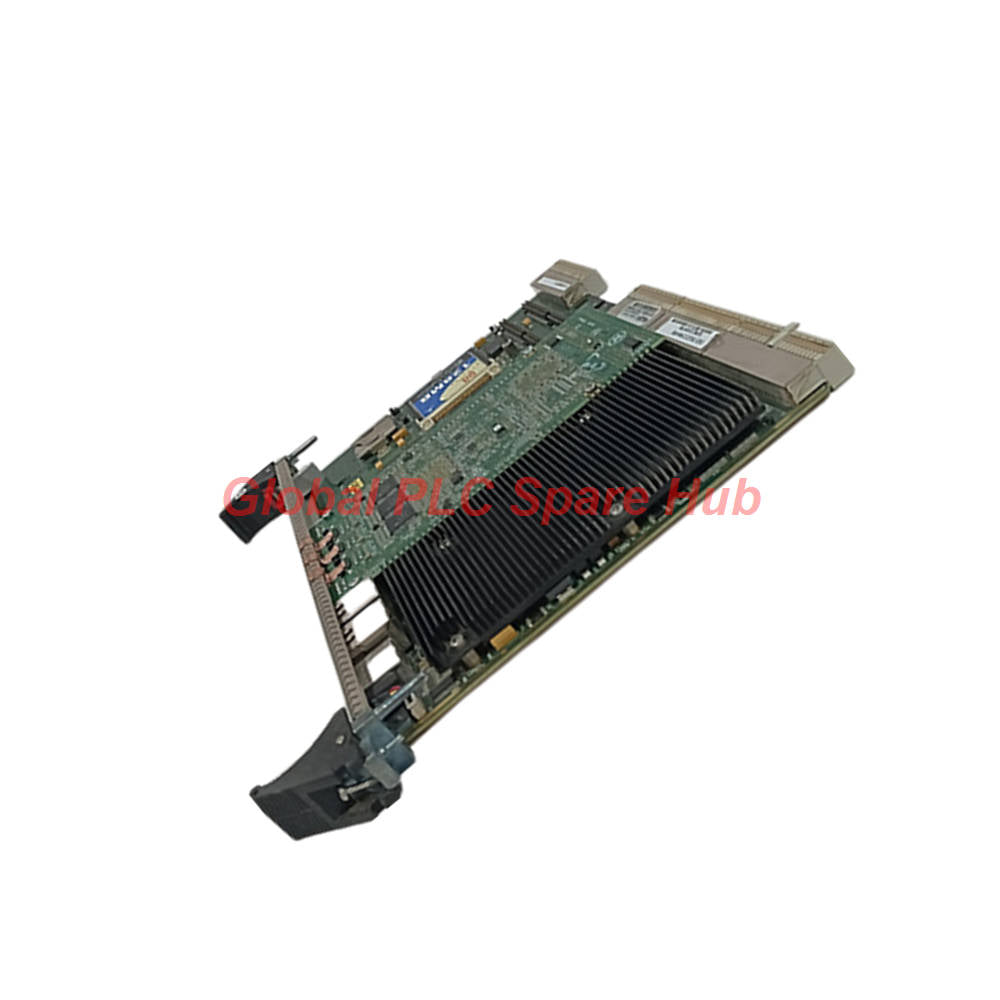

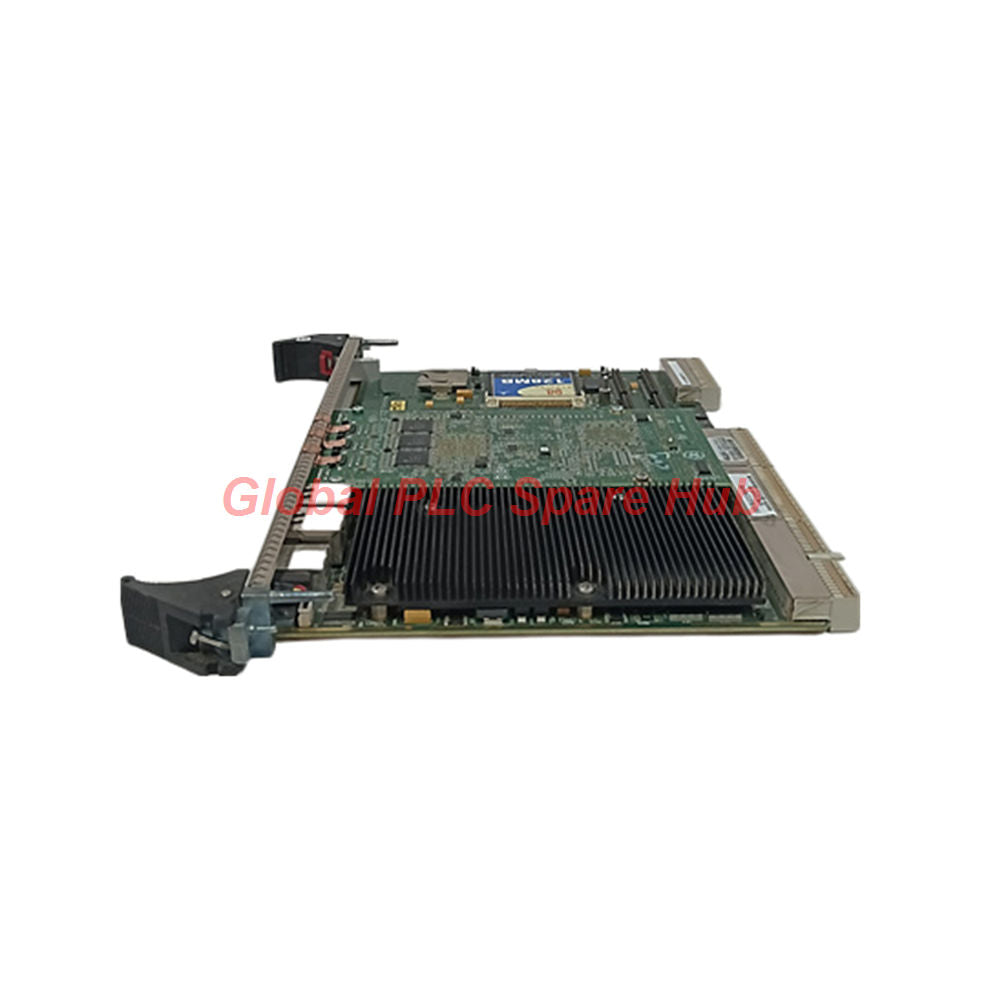

بطاقة تحكم GE IS215UCCCM04A VME - معالج Mark VIe

نظرة عامة على الهندسة

تُعد البطاقة IS215UCCCM04A بمثابة بطاقة التحكم الرئيسية بنظام VME لهيكل التحكم General Electric Mark VIe. تعمل هذه الوحدة كمعالج 3U Compact PCI (CPCI)، وقد تم تصميمها للتعامل مع المنطق المعقد لتجميعات محركات التوربينات الغازية والبخارية وطاقة الرياح. يدمج التجميع اللوحة الأساسية IS215UCCC مع اللوحة الثانوية IS200EPMC، مما يوفر بيئة معالجة قوية بسرعة 1,600 ميجاهرتز لأتمتة صناعية بالغة الأهمية.

المواصفات الفنية

• الشركة المصنعة: جنرال إلكتريك
• السلسلة: Mark VIe التحكم في التوربينات
• رقم الجزء: IS215UCCCM04A
• عامل الشكل: 3U Compact PCI (CPCI)
• سرعة المعالجة: 1.6 جيجاهرتز
• تكوين الذاكرة: 128 ميجابايت فلاش / 256 ميجابايت DRAM
• واجهة التخزين: بطاقة SD سعة 128 ميجابايت (منفذ مخصص)
• الاتصال: 6 منافذ لوحة أمامية من نوع إيثرنت
• متطلبات الطاقة: +5 فولت تيار مستمر (4.5 أمبير نموذجي)، +3.3 فولت تيار مستمر (1.5 أمبير نموذجي)، +12 فولت تيار مستمر (50 مللي أمبير كحد أقصى)
• طلاء لوحة الدوائر المطبوعة: طلاء مطابق M04
• المراجعة: 1A

تشخيصات النظام والموثوقية

تتميز IS215UCCCM04A بلوحة أمامية سهلة التشخيص للغاية. توفر مصابيح LED المدمجة مؤشرًا للحالة في الوقت الفعلي، بينما يسمح زر إعادة الضبط الموجود على اللوحة بإعادة تشغيل سريعة ومحلية أثناء التحقق من صحة النظام. تتضمن الوحدة العديد من كابحات التداخل النشطة، المعايرة خصيصًا لتحييد الضوضاء الكهرومغناطيسية من مصادر الراديو والخلوية الخارجية. يضمن مكون المشتت الحراري الأسود المدمج الاستقرار الحراري تحت التشغيل المستمر بسرعة 1.6 جيجاهرتز.

رؤية Global PLC Spare HUB

يصنف المهندسون في Global PLC Spare HUB البطاقة IS215UCCCM04A كوحدة تحكم عالية الكثافة الحاسوبية. إنها الخيار المفضل لمشاريع ترحيل الأنظمة القديمة حيث تكون نسبة قوة المعالجة إلى المساحة الحرجة. نلاحظ أن الحفاظ على سلامة طلاء M04 وضمان تثبيت بطاقة SD بشكل صحيح هما العاملان الأكثر أهمية في منع أخطاء البت أثناء التشغيل في تطبيقات التحكم في سرعة التوربينات.

المعدات والتطبيقات المناسبة

• التوربينات الغازية والبخارية: التحكم الدقيق في الحوكمة وتخفيف الأحمال.
• طاقة الرياح: تعديل زاوية ريشة التوربينة وأنظمة التحكم في الناقل.
• محركات الأقراص الصناعية: تنظيم السرعة التلقائي في التصنيع الثقيل.
• تعديلات التحكم في التوربينات: التكامل السلس ضمن رفوف Mark VI/VIe الحالية.

اللوجستيات والضمان

• الشحن: إرسال سريع عبر FedEx أو UPS أو DHL.
• المهلة الزمنية: معالجة خلال 24-48 ساعة لجميع الوحدات الموجودة في المخزون.
• الضمان: ضمان جودة شامل لمدة 12 شهرًا.

الأسئلة الشائعة المهنية

س: هل تؤثر سرعة المعالج 1.6 جيجاهرتز بشكل كبير على توليد الحرارة؟
ج: نعم، تزيد سرعة الساعة من الأحمال الحرارية، ولهذا السبب تتميز اللوحة بهيكل مشتت حراري أسود مكبر لتبديد الحرارة بعيدًا عن الرقائق الدقيقة الأساسية.

س: هل هناك تسلسل محدد لاستبدال بطاقة SD في وحدة التحكم هذه؟
ج: تأكد من إلغاء تنشيط وحدة التحكم عبر رف النظام قبل إزالة غلاف بطاقة SD لمنع تلف البيانات المحتمل أو تلف المنفذ.

س: كيف تعمل كابحات التداخل في المصانع الصناعية عالية الضوضاء؟
ج: تعمل هذه الكابحات كمرشحات أجهزة موضعية تخفف الضوضاء في الوضع المشترك والوضع التفاضلي، مما يمنع الإشارات الوهمية من دخول بوابات منطق المعالج.

س: ما هو المؤشر الأساسي لوحدة IS215UCCCM04A المعيبة أثناء التشغيل؟
ج: عادةً ما يشير فقدان الاتصال المتقطع عبر منافذ الإيثرنت الستة أو عمليات إعادة الضبط غير المتوقعة التي تشير إليها مصابيح LED في اللوحة الأمامية إلى عدم استقرار الأجهزة.

س: هل يمكنني استخدام بطاقة SD ذات سعة أعلى من 128 ميجابايت المرفقة؟
ج: ننصح بشدة بعدم استخدام بطاقات الذاكرة غير القياسية، حيث يتم تحسين صورة البرنامج الثابت مسبقًا لسعة التخزين 128 ميجابايت لضمان مزامنة التشغيل.

دليل الاختيار الاستراتيجي

• التحقق من المراجعة: تأكد من أن المراجعة "1A" تتوافق مع متطلبات برنامج رف التحكم الحالي الخاص بك.
• فحص أقفال الأطراف: تأكد من أن الطرف الذكري في الخلف والمشابك الجانبية متصلان بالكامل لضمان مقاومة الاهتزاز.
• فحص البيئة: حافظ على درجات الحرارة المحيطة ضمن النطاقات الصناعية القياسية لمنع تدهور المكثفات.
• الوثائق: سجل الرقم التسلسلي ومستوى المراجعة فور الاستلام لتتبع المخزون.
