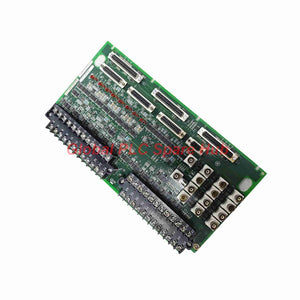

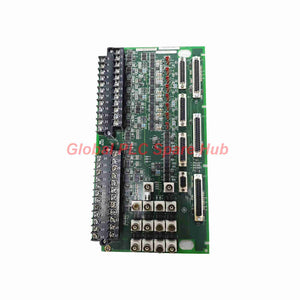

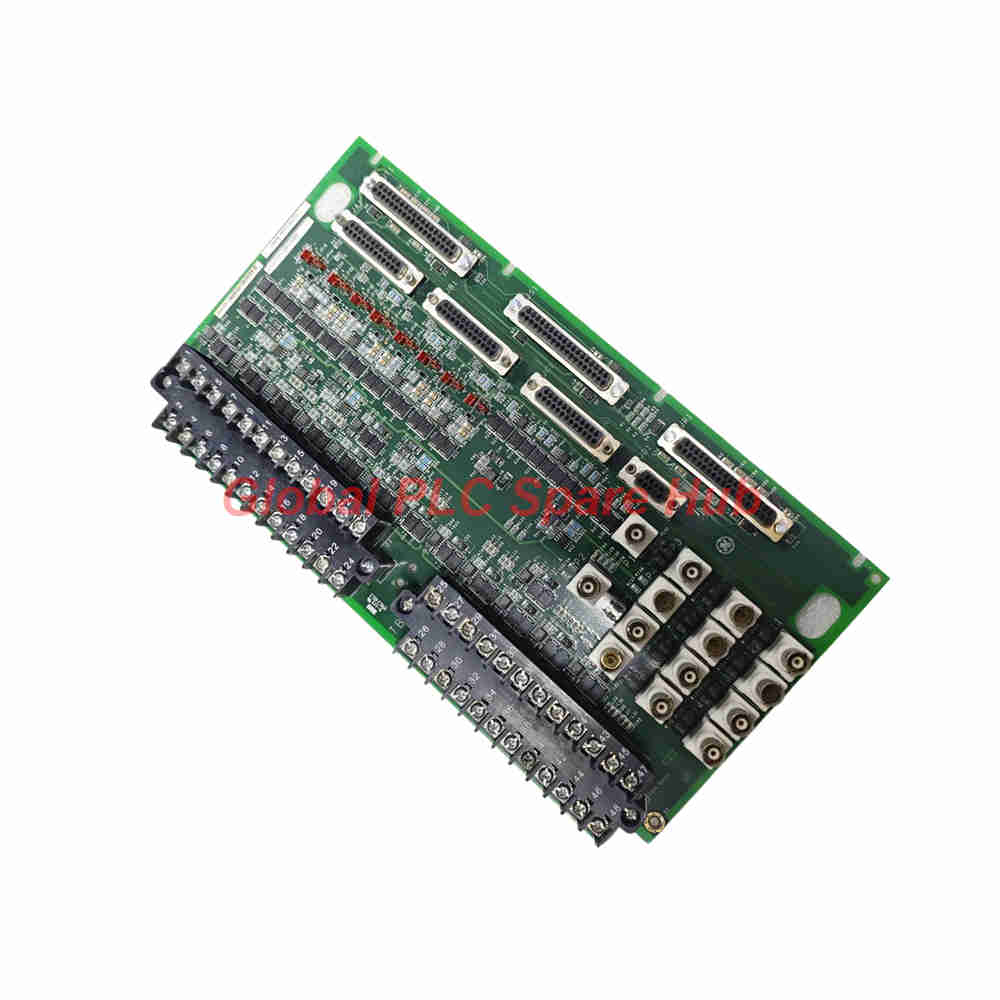

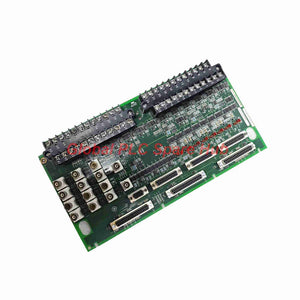

لوحة إنهاء دخل اهتزاز التوربينات GE IS200TVIBH2BBB Mark VI

IS200TVIBH2BBB لوحة طرفية لتذبذب توربينات جنرال إلكتريك مارك VI

الـ IS200TVIBH2BBB من جنرال إلكتريك هي وحدة إنهاء إدخال اهتزاز عالية الأداء. تم تصميم هذه اللوحة خصيصًا لنظام التحكم Speedtronic Mark VI، وتتصل مباشرة بمستشعرات الآلات الدوارة. يمكنها التعامل مع ما يصل إلى أربعة عشر مسبار اهتزاز من Bently Nevada في وقت واحد. تقوم اللوحة بتوجيه الإشارات الديناميكية إلى بطاقة معالج VVIB المقابلة عبر اللوحة الخلفية VME. يضمن هذا التصميم المبسّط مراقبة تشخيصية دقيقة وفي الوقت الفعلي عبر التطبيقات الصناعية الشاقة.

تتميز هذه الأجهزة الديناميكية بتنظيم الجهد ثنائي المرحلة. وتوزع طاقة الإثارة المستقرة بأمان على مستشعرات الحقول المتصلة. تعمل اللوحة الطرفية بشكل موثوق ضمن نطاق درجة حرارة ممتد من -30 درجة مئوية إلى +65 درجة مئوية. إنها تمثل مكون طبقة مادية حيوي لشبكات حماية التوربينات الصناعية. يضمن عزل الإشارة عالي السرعة والحماية المضمنة من الدائرة القصيرة حماية أنظمة التحكم الهامة من أخطاء الأسلاك الميدانية.

نحن نوفر هذا المكون الأصلي في عبوته الأصلية المختومة من المصنع. يأتي كاملاً مع ضمان فني شامل لمدة 12 شهرًا.

نظرة ثاقبة من Global PLC Spare HUB

من منظور الأجهزة والهندسة، تُعد GE IS200TVIBH2BBB تحفة فنية في تكييف إشارة التوربينات. فهي تعمل كحاجز أساسي بين بيئات الحقول الفيزيائية القاسية وبطاقات المعالجة الرقمية VVIB الحساسة. أحد أبرز عناصر تصميمها هو دائرة الثنائي المدمجة عالية التحديد. في تطبيقات TMR (ثلاثية الوحدات المتكررة)، تختار هذه الدائرة تلقائيًا أقوى خط إمداد طاقة -28 فولت تيار مستمر. تمنع هذه الميزة انقطاع الطاقة في حالة تعطل مصدر طاقة. سيقدّر المهندسون الميدانيون وصلات BNC المدمجة. تسمح هذه المنافذ بالاتصال المباشر بمحللات الإشارة الديناميكية دون فصل أسلاك الأطراف الدائمة. وهذا يجعل استكشاف الأخطاء وإصلاحها في الوقت الفعلي سريعًا وآمنًا.

تشريح أجهزة الوحدة

• الحجم المادي: عامل شكل قياسي مضغوط بأبعاد 23.8 سم (ارتفاع) × 8.6 سم (عرض).
• كتل الأطراف عالية الكثافة: خطان من كتل الشريط الحاجز الثقيلة على حافة اللوحة الخارجية.
  • واجهة التوصيل: تتميز بموصلات مشبك لولبية مرقمة مرتبة في تصميم ذي خطين.
  • دعم مسبار الحقل: مصمم لإنهاء ما يصل إلى أربعة عشر كابل مستشعر Bently Nevada مباشرة.
• توزيع طاقة الإثارة: يتلقى طاقة نظام -28 فولت تيار مستمر ويحولها إلى جهد مسبار مستقر.
  • النطاق المنظم: توفر المنظمات المدمجة منخفضة الضوضاء طاقة إثارة مخصصة من -23 فولت تيار مستمر إلى -26 فولت تيار مستمر.
  • حماية من الدائرة القصيرة: قيود إغلاق حراري مدمجة للتيار أثناء أعطال الأسلاك الميدانية.
• واجهة المساعدة التناظرية: مجهزة بموصلات D-shell أنثوية متعددة الدبابيس ومفاتيح توصيل مدمجة.
  • مصفوفات وصلات العبور: تسمح مفاتيح وصلات العبور المركزية ذات الصفين بإجراء تعديلات في توجيه الإشارات المادية للمسبار.
  • الترشيح السلبي: تقوم المحاثات والمكثفات عالية الجودة بقمع ضوضاء الخط عالي التردد.

قدرات التشخيص وتوافق النظام

تُعد الـ IS200TVIBH2BBB عنصرًا أساسيًا في الأجهزة للمراقبة الميكانيكية المتقدمة واستراتيجيات الصيانة التنبؤية.

قدرات التشخيص الأساسية:

• المراقبة المستمرة لاهتزاز العمود الشعاعي للكشف عن عدم توازن الدوار أو اختلال المحاذاة الهيكلي أو دوامة الزيت.
• قياسات موضع الدفع المحوري في الوقت الفعلي لحماية محامل الدفع الحرجة من التآكل الكارثي.
• قياسات انحراف الدوار أثناء دورات بدء تشغيل التوربين وإيقافه بسرعة منخفضة.
• قياسات مرجعية دقيقة لزاوية الطور عند اقترانها بمستشعر Keyphasor دائم.

الآلات والمعدات المتوافقة:

• توربينات الغاز الثقيلة (أنظمة GE Frame 6 و 7 و 9) التي تعمل بوحدات تحكم Mark VI.
• توربينات البخار الصناعية المستخدمة في توليد الطاقة وإعدادات الدفع الميكانيكي.
• ضواغط الطرد المركزي عالية السرعة ومنافخ الهواء الصناعية.
• محركات الحث الكبيرة عالية الجهد والمولدات المتزامنة عالية الجهد.

جدول المواصفات الفنية

الشروط التجارية والشحن العالمي

• حالة السلعة: جديدة تمامًا وأصلية في صندوق مغلق من المصنع.
• شروط الضمان: مشمولة بضمان الاستبدال لمدة 12 شهرًا.
• سرعة الإرسال: معالجة سريعة، مع شحنات تغادر مستودعاتنا في غضون 24 إلى 48 ساعة.
• شركات الشحن السريع: شحن عالمي سريع عبر FedEx أو UPS أو DHL.

أسئلة متكررة احترافية (FAQ)

السؤال: كيف تتناسق لوحة TVIB مع لوحة VVIB في نظام Mark VI؟

الإجابة: تعمل لوحة TVIB كطبقة إنهاء مادية حيث يتم توصيل ما يصل إلى 14 مسبارًا ميدانيًا. تقوم بتوجيه هذه الإشارات الديناميكية إلى بطاقة VVIB، التي تقوم بتحويل تناظري إلى رقمي عالي السرعة وتنقل البيانات عبر ناقل VME إلى وحدة التحكم.

السؤال: ما الغرض من مصفوفة مفاتيح الوصلات المركزية على اللوحة؟

الإجابة: تسمح مفاتيح الوصلات هذه للمهندسين بتكوين توجيه دائرة معين. يتضمن ذلك تعيين تأريض المستشعر، واختيار أنواع المجسات، وتعديل مسارات الإشارة لتلبية احتياجات المراقبة المختلفة.

السؤال: هل يمكنني توصيل جامع بيانات محمول بهذه اللوحة أثناء تشغيل التوربين؟

الإجابة: نعم، موصلات BNC المدمجة معزولة بالكامل. تسمح لك بتوصيل محللات الإشارة الديناميكية أو أدوات الاهتزاز المحمولة للتشخيص دون المخاطرة بتعثر النظام أو مقاطعة وحدة التحكم.

السؤال: كيف تعمل حماية الدائرة القصيرة على مخارج الإثارة؟

الإجابة: كل من مخارج إثارة المسبار مجهز بمنظم خطي فردي. إذا حدث خطأ في الأسلاك الميدانية، فإن المنظم يحد من تيار الخطأ، مما يحافظ على تشغيل القنوات الأخرى بسلاسة.

السؤال: هل هناك أي قيود على سرعة الدوران يجب الانتباه إليها أثناء التكوين؟

الإجابة: نعم. تعتمد حدود السرعة على ترددات أخذ العينات الخاصة بـ VVIB ووحدة التحكم. لتطبيقات السرعة العالية أو الحماية من السرعة الزائدة، يرجى الرجوع إلى دليل توربينات GE المحدد لمعرفة الحدود الصحيحة.

دليل الاختيار والشراء الاستراتيجي

قبل شراء GE IS200TVIBH2BBB، تأكد من إصدار وحدة التحكم الخاصة بك. تم تصميم هذه الوحدة خصيصًا لمنصة Mark VI Speedtronic ولن تعمل مع أنظمة Mark V القديمة أو أنظمة Mark VIe الأحدث. تحقق من لاحقة النموذج بعناية؛ يشير التسمية "H2BBB" إلى مراجعة أجهزة محددة بتكوينات طرفية فريدة وتصاميم مكونات.

تأكد من مراجعة إعدادات التكرار في نظامك. في إعدادات TMR، تأكد من ضبط وحدات إمداد الطاقة لديك لتوفير مدخل -28 فولت تيار مستمر مستقر. هذا ضروري لتنشيط دائرة الصمام الثنائي عالية التحديد في اللوحة بشكل صحيح ولضمان طاقة احتياطية غير منقطعة.
