وحدة إدخال 16 قناة بجهد 120 فولت تيار متردد GE IC694MDL240

مقدمة المنتج

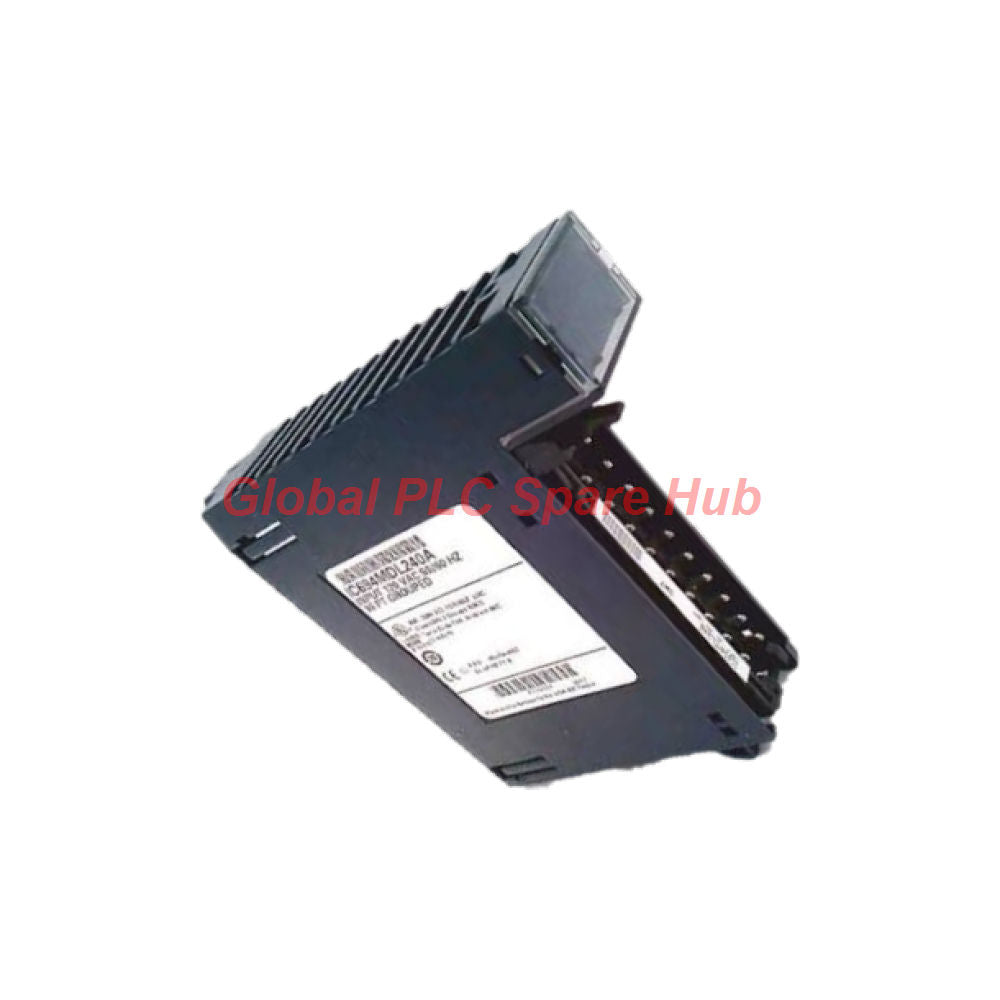

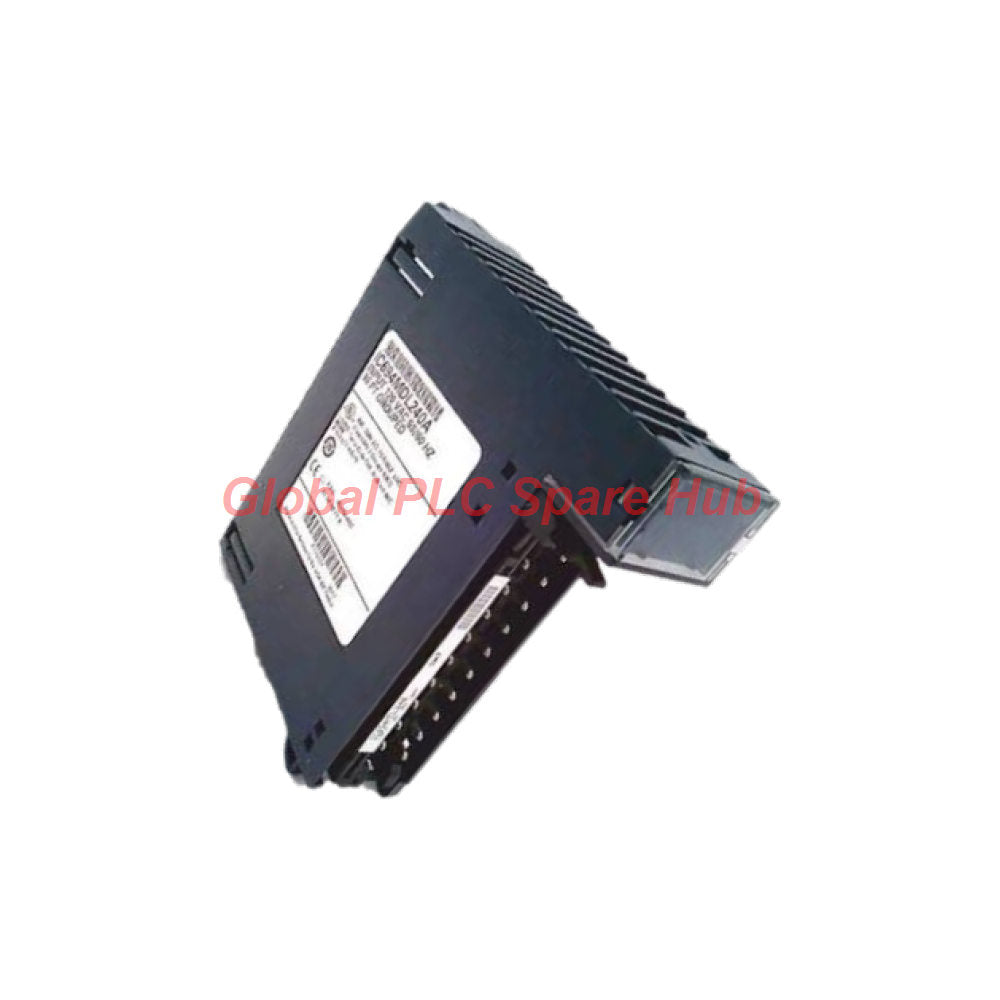

إن وحدة GE Fanuc IC694MDL240 عبارة عن وحدة إدخال منفصلة عالية الأداء بجهد 120 فولت تيار متردد، مصممة لمنصة التحكم النمطية PACSystem RX3i. تم تصنيع هذه الوحدة في الأصل بواسطة شركة GE Intelligent Platforms ويتم دعمها حالياً تحت مظلة Emerson Automation، وتتميز الوحدة الرقمية بستة عشر قناة إدخال في مجموعة واحدة مع طرف مشترك واحد. صُممت الوحدة للربط بين أجهزة الحقل الثنائية مثل مفاتيح التحديد (limit switches)، ومحطات أزرار الضغط، ومجسات التقارب مع لوحة التحكم الخلفية (backplane)، وتضمن IC694MDL240 الحصول على إشارات موثوقة في البيئات الصناعية الصعبة.

رؤية وخبرة ميدانية من Global PLC Spare HUB

غالباً ما تواجه لوحات التحكم في الأتمتة الصناعية جهود تيار متردد مستحثة على مسارات الأسلاك الطويلة للإشارات التي تمتد من أجهزة الحقل إلى حاوية وحدة التحكم. أثناء تشغيلنا لمنصة ترشيح في محطة معالجة مياه الصرف الصحي تستخدم الوحدة IC694MDL240، واجه الفنيون الميدانيون قراءات حالة إيجابية كاذبة متقطعة على القناة 5. كشف التحقيق أن أسلاك التحكم غير المحمية الموجهة بموازاة كابل إخراج محرك التردد المتغير عالي التيار تسببت في إحداث جهود ضالة تجاوزت عتبة جهد إيقاف التشغيل البالغة 20 فولت تيار متردد. أدى تنفيذ عزل كابلات مناسب، وإضافة شبكات تخميد (RC snubber) خارجية عبر الأحمال الحثية، وتأريض دروع كابلات الإشارة حصرياً عند نقطة دخول اللوحة إلى استقرار سلامة الإشارة على الفور.

المواصفات الفنية

إرشادات التثبيت

• قم بتركيب وحدة IC694MDL240 مباشرة في أي فتحة إدخال/إخراج متاحة على اللوحة الخلفية PACSystem RX3i.
• تأكد من فصل طاقة اللوحة الخلفية تماماً قبل إدخال أو إزالة وحدة IC694MDL240 لمنع حدوث قوس كهربائي.
• قم بإنهاء توصيل أسلاك طاقة الحقل الخارجية 120 فولت تيار متردد بإحكام في كتلة الأطراف الأمامية القابلة للإزالة، مع مراعاة رموز السلامة الكهربائية المحلية.
• تحقق من أن طول ومقياس أسلاك مجسات الحقل يحافظان على مقاومة الحلقة ضمن الحدود المقبولة لسحب تيار قدره 12 مللي أمبير.
• تأكد من إضاءة مؤشرات LED الخاصة بقناة الوحدة بشكل صحيح عند تشغيل جهاز الحقل أثناء تشخيصات بدء التشغيل الأولية.

سهولة التشغيل والصيانة

• تتميز بستة عشر مؤشر LED فردي على اللوحة الأمامية توفر تحققاً مرئياً فورياً لحالة كل قناة على حدة.
• تسمح كتل الأطراف القابلة للإزالة بفصل سريع للأسلاك دون إزعاج نهايات كابلات مجسات الحقل أثناء دورات استبدال الصيانة.
• تتيح بنية اللوحة الخلفية النمطية تشخيصات سلسة عبر الإنترنت من خلال بيئة البرمجة دون تكاليف إضافية معقدة للتكوين.

التوافق والشهادات

• متوافقة تماماً مع جميع وحدات تحكم المعالجة المركزية PACSystem RX3i واللوحات الخلفية للتوسعة.
• معتمدة لتلبية معايير سلامة معدات التحكم الصناعية الصارمة UL 508.
• مصنفة للنشر في البيئات الصناعية الخطرة من الفئة 1، القسم 2.

شروط الضمان والشحن

• تغطية الضمان: ضمان شامل لمدة 12 شهراً مشمول من تاريخ الشراء.
• سرعة التنفيذ: نافذة معالجة إرسال سريعة من 24 إلى 48 ساعة لقطع الغيار الطارئة للمصانع.
• خيارات الناقل: تسهيل النقل الدولي الآمن عبر FedEx، وUPS، وDHL.

محتويات العبوة

• وحدة واحدة (1) من GE Fanuc IC694MDL240 PACSystem RX3i للإدخال
• موصل كتلة طرفية قابل للإزالة
• ورقة إدراج وثائق المنتج

الأسئلة الشائعة (FAQ)

س: هل يمكن لوحدة IC694MDL240 العمل مع مصدر طاقة تيار مستمر؟

ج: لا. صُممت وحدة IC694MDL240 حصرياً لإشارات إدخال 120 فولت تيار متردد وتتطلب مصدر طاقة تيار متردد يتراوح من 47 هرتز إلى 63 هرتز.

س: ماذا يعني الشريط الأحمر الموجود على واجهة IC694MDL240؟

ج: يشير الشريط الأحمر إلى أن IC694MDL240 مصنفة كوحدة جهد عالي تتطلب احتياطات السلامة المناسبة أثناء التوصيل والصيانة.

س: كيف يمكنني استكشاف أخطاء قناة إدخال في IC694MDL240 تفشل في تسجيل إغلاق مفتاح الحقل؟

ج: تحقق باستخدام جهاز قياس متعدد رقمي من أن الجهد عبر أطراف الإدخال يتجاوز 74 فولت تيار متردد أثناء التنشيط. افحص سحب تيار ناقل 5 فولت للوحة الخلفية وتأكد من تأمين أسلاك الحقل المشتركة بشكل صحيح.
