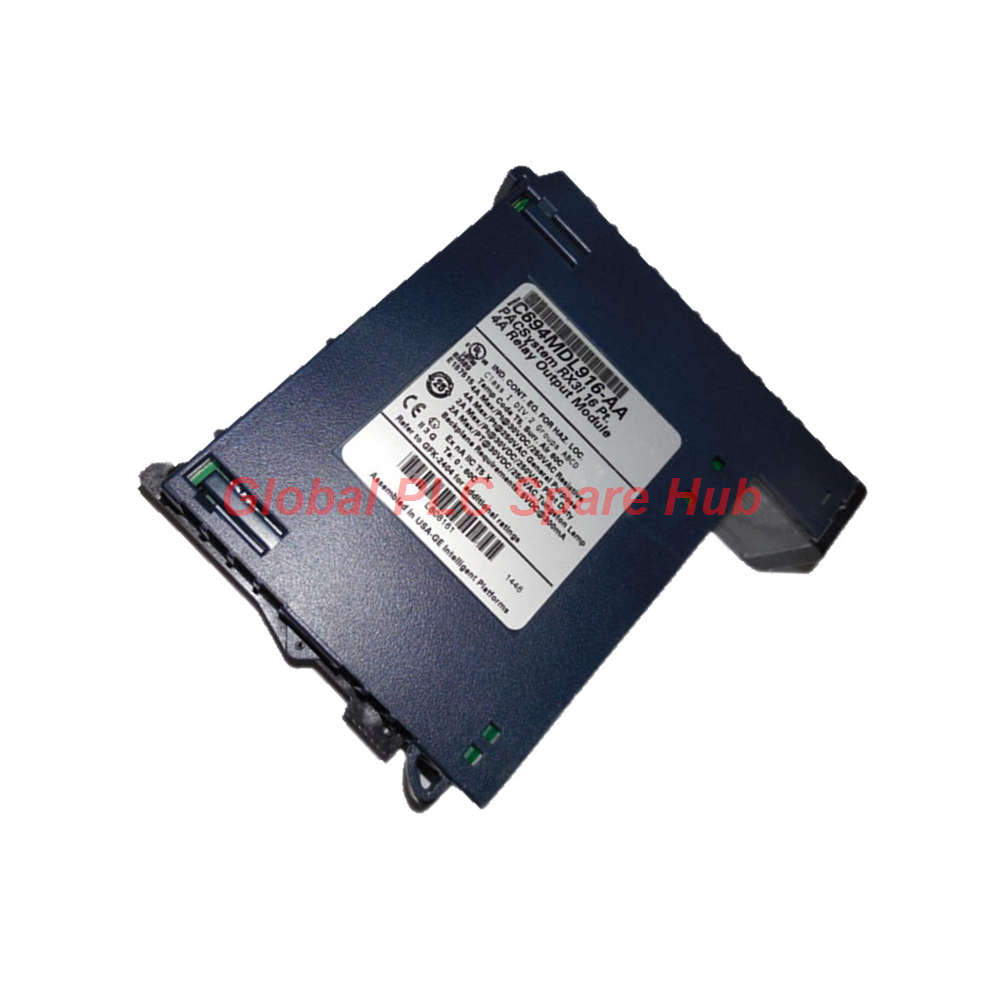

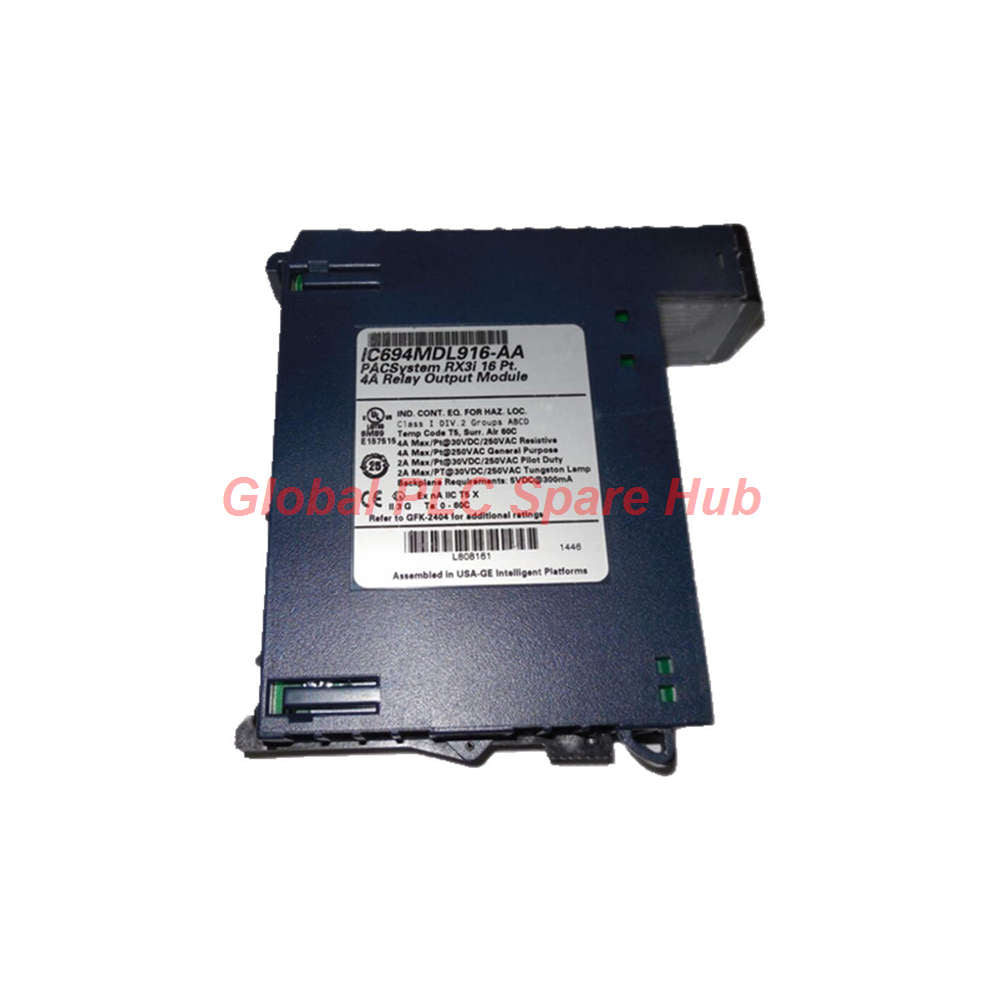

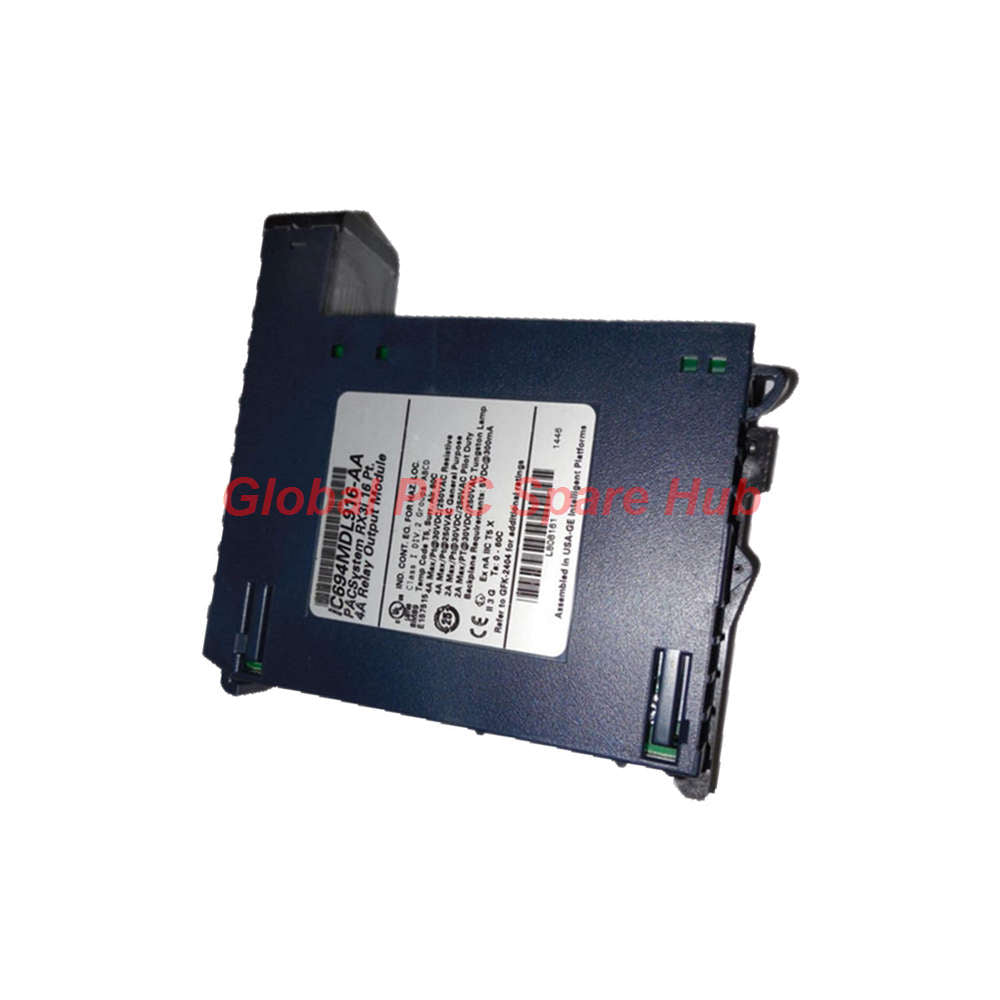

وحدة خرج مرحل GE Fanuc IC694MDL916 RX3i ذات 16 نقطة

رؤية Global PLC Spare HUB

عند استبدال أو ترقية وحدات إخراج المرحلات في البيئات الصناعية عالية الحث، يواجه الفنيون بشكل متكرر تآكلًا مبكرًا للاتصال بسبب ارتفاعات الـ EMF الخلفية. بناءً على تجربة النشر الميداني مع منصة PACSystems RX3i، فإن إضافة شبكات RC snubber خارجية عبر الأحمال الحثية المتصلة بـ IC694MDL916 يمد عمر تشغيل المرحلات بشكل كبير إلى ما يتجاوز العتبات القياسية. على سبيل المثال، يمكن أن يؤدي التحكم في صمامات الملف اللولبي الصغيرة على خط تغليف عالي الدورة بدون تثبيط إلى تدهور جهات الاتصال في غضون أشهر، بينما يحافظ التثبيت الصحيح للمثبط على جهات الاتصال من النوع A عبر ملايين دورات التبديل.

نظرة عامة على المنتج

IC694MDL916 هي وحدة إخراج مرحلات عالية الأداء مكونة من 16 قناة مصممة لمنصة التشغيل الآلي PACSystems RX3i. تم تصنيعها في الأصل بواسطة GE Intelligent Platforms (GE Fanuc) وتنتج حاليًا بواسطة Emerson Automation، توفر هذه الوحدة ذات الفتحة الواحدة تحكمًا منفصلاً موثوقًا للأحمال الصناعية. تتميز كل قناة من القنوات الستة عشر بجهات اتصال جافة معزولة بشكل فردي من النوع A Normally Open، مما يسمح بالتكامل المرن لفولتية التيار المتردد والتيار المستمر المختلطة ضمن وحدة واحدة.

المواصفات الفنية

• العلامة التجارية: GE Fanuc / Emerson Automation
• السلسلة: PACSystems RX3i
• الموديل / رقم الجزء: IC694MDL916
• نوع المنتج: وحدة إخراج المرحلات
• عدد القنوات: 16 قناة، معزولة بشكل فردي
• شكل اتصال الإخراج: نموذج A (مفتوح عادةً، N.O.)
• نطاق جهد التشغيل: 5 إلى 250 فولت تيار متردد (47 إلى 63 هرتز)؛ 0 إلى 125 فولت تيار مستمر
• جهد الخرج الاسمي: 120-240 فولت تيار متردد؛ 5 / 24 / 125 فولت تيار مستمر
• تيار التبديل لكل قناة: 4 أمبير كحد أقصى (مقاومة لـ 5-250 فولت تيار متردد و 5-30 فولت تيار مستمر)؛ 200 مللي أمبير كحد أقصى لـ 125 فولت تيار مستمر؛ 10 مللي أمبير كحد أدنى
• الخدمة التجريبية وحمل المصباح: 2 أمبير لكل خرج (5 إلى 30 فولت تيار مستمر، 5 إلى 250 فولت تيار متردد)
• تردد التبديل: 20 دورة في الدقيقة كحد أقصى
• وقت الاستجابة: 10 مللي ثانية كحد أقصى (تشغيل/إيقاف)
• سحب تيار اللوحة الخلفية: 300 مللي أمبير عند 5 فولت تيار مستمر؛ 150 مللي أمبير عند 24 فولت تيار مستمر طاقة المرحل
• العزل (المجال إلى اللوحة الخلفية / أرضي الإطار): 250 فولت تيار متردد مستمر؛ 1500 فولت تيار متردد لمدة دقيقة واحدة
• نطاق درجة حرارة التشغيل: حدود لوحة صناعية قياسية
• التسامح البيئي: حصانة مدمجة ضد الضوضاء لأرضيات المصانع القاسية
• الخطية والدقة: حالة تحكم رقمي منفصلة تشغيل/إيقاف

دليل التثبيت

• قم بإيقاف تشغيل رف PACSystems RX3i قبل تثبيت أو إزالة الوحدات.
• ادفع وحدة IC694MDL916 بقوة في فتحة I/O متاحة على اللوحة الأساسية.
• قم بتأمين الوحدة باستخدام ألسنة القفل العلوية والسفلية المدمجة.
• قم بتوصيل نوع كتلة الأطراف التي اخترتها (IC694TBB032 من نوع الصندوق، IC694TBS032 من نوع الزنبرك، أو الإصدارات الممتدة IC694TBB132 / IC694TBS132) بالموصل الأمامي.
• قم بتوصيل الأجهزة الميدانية الخارجية مباشرة بأطراف القناة المعزولة المحددة، مع التأكد من أن تيارات الحمل لا تتجاوز التصنيفات المحددة.

التوافق وتكوين البرامج

• وحدات التحكم المتوافقة: سلسلة وحدة المعالجة المركزية PACSystems RX3i (الإصدار 3.81 من البرامج الثابتة أو أحدث)
• برنامج البرمجة: Proficy Machine Edition الإصدار 5.5، حزمة الخدمة 2 أو أحدث
• كتل الأطراف: IC694TBB032، IC694TBS032، IC694TBB132، IC694TBS132

راحة التشغيل والصيانة

• مؤشرات حالة القناة: تعرض مصابيح LED خضراء فردية حالة التشغيل في الوقت الفعلي لكل نقطة إخراج.
• تقارير التشخيص: تُنشئ تنبيهات النظام لأعطال الوحدة وأخطاء عدم تطابق كتلة الأطراف.
• كتل قابلة للإزالة: تسمح كتل الأطراف الأمامية بفصل الأسلاك بسرعة دون إزعاج الكابلات الميدانية أثناء إجراءات الصيانة.

الشهادات والامتثال

مصممة لتلبية أطر الامتثال الصناعية CE و UL والمواقع الخطرة القياسية وفقًا لإرشادات إنتاج Emerson Automation.

محتويات العبوة وشروط الشحن

• محتويات العبوة: وحدة IC694MDL916 واحدة، أغطية واقية من الغبار، ودليل تركيب الأجهزة.
• شركات الشحن: FedEx، UPS، و DHL.
• وقت الإرسال: 24 إلى 48 ساعة من تأكيد الطلب.

شروط الضمان

مدة الضمان: ضمان شامل لمدة 12 شهرًا يغطي عيوب التصنيع من تاريخ الشراء.

إعدادات التطبيق النموذجية

• أنظمة النقل الصناعية
• آلات التصنيع الآلية
• لوحات التحكم في صمامات الملف اللولبي
• واجهات بادئ الحركة للمحركات
• إنذارات مؤشر محطات المعالجة

الأسئلة المتداولة (FAQ)

هل يمكن لـ IC694MDL916 التعامل مع أحمال التيار المتردد والتيار المستمر المختلطة في وقت واحد عبر قنوات مختلفة؟

نعم. كل قناة من القنوات الـ 16 معزولة تمامًا، مما يسمح لك بتوصيل 120 فولت تيار متردد بقناة واحدة و 24 فولت تيار مستمر بقناة مجاورة بأمان.

ما هو إصدار البرنامج المطلوب لتكوين وحدة IC694MDL916؟

تحتاج إلى Proficy Machine Edition الإصدار 5.5 مع حزمة الخدمة 2 أو أي إصدار أحدث لتكوين معلمات الوحدة بشكل صحيح.

لماذا تفشل جهات اتصال المرحلات مبكرًا في التطبيقات الحثية ذات الدورة العالية؟

تُولد الأحمال الحثية ارتفاعات عالية في الجهد عند إيقاف التشغيل. يحل مهندسو الحقل هذه المشكلة عن طريق تثبيت مخمدات RC خارجية أو صمامات ثنائية الارتداد لحماية جهات اتصال IC694MDL916.

ما هي كتل الأطراف المتوافقة مع هذه الوحدة؟

يمكنك استخدام كتل الأطراف القياسية من نوع الصندوق IC694TBB032، أو من نوع الزنبرك IC694TBS032، أو الإصدارات الممتدة المغطاة IC694TBB132 و IC694TBS132 للكابلات المحمية.

كيف أختار الوحدة البديلة الصحيحة لنظام قديم؟

تأكد من أن نظامك الحالي يعمل على بنية رف PACSystems RX3i وقم بمطابقة رقم الجزء الدقيق IC694MDL916 لضمان التوافق المباشر للأجهزة والبرامج.
