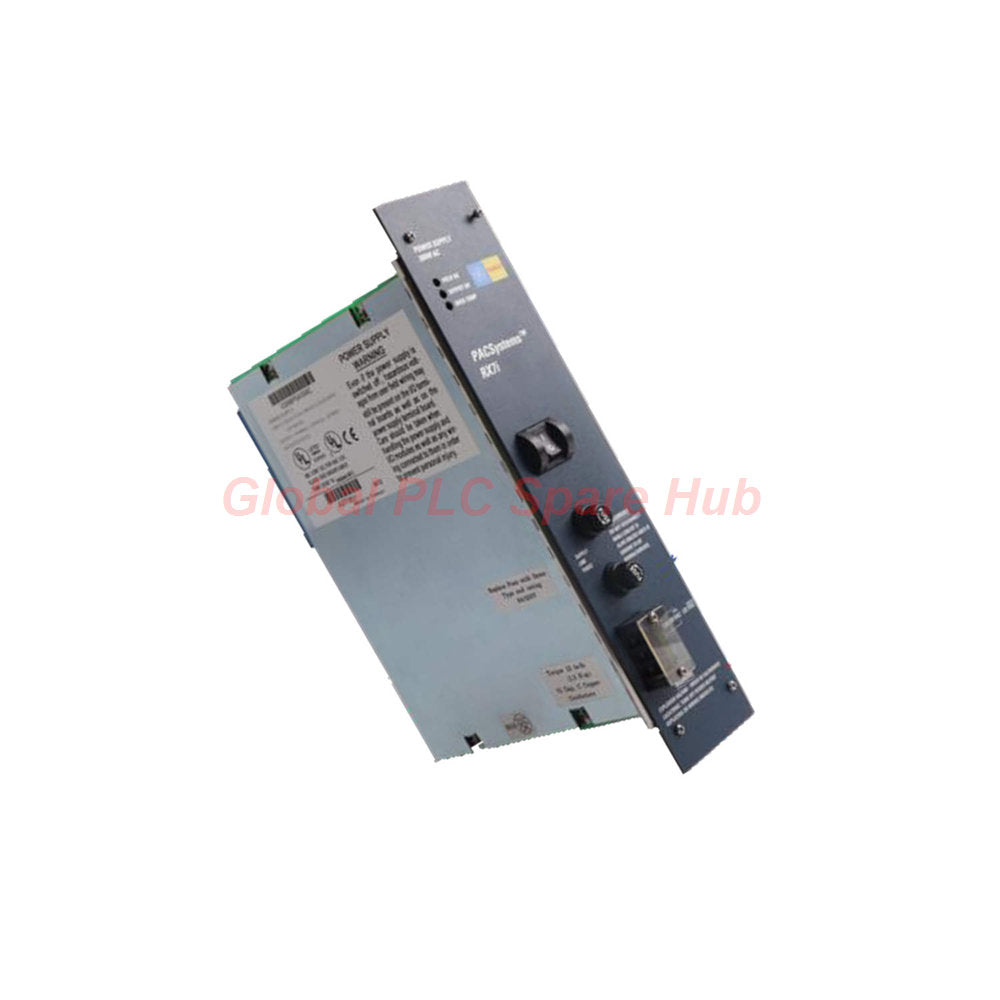

وحدة الطاقة GE Emerson IC698PSA350 RX7i AC/DC

مقدمة عن المنتج

• وحدة IC698PSA350 هي وحدة إمداد طاقة عالية السعة مصممة لمنصة تحكم PACSystem RX7i.
• توفر طاقة اللوحة الخلفية الأساسية للدوائر الداخلية، مما يضمن بقاء جميع الوحدات في الرف قيد التشغيل.
• تشغل IC698PSA350 فتحة واحدة، وهي مصممة للتركيب الحصري في الفتحة 0 (الفتحة الموجودة في أقصى اليسار) لرف RX7i.

نظرة عامة من Global PLC Spare HUB

• تتميز IC698PSA350 بقدرة خرج تبلغ 350 واط وقضيب 5 فولت عالي التيار (60 أمبير)، مما يجعلها المعيار لرفوف RX7i المحملة بالكامل.
• يعمل عامل تصحيح الطاقة 0.99 الخاص بها على تحسين كفاءة الطاقة بشكل كبير ويقلل من توليد الحرارة في الخزانات الصناعية.

المواصفات الفنية

• العلامة التجارية: GE Fanuc / Emerson
• النموذج: IC698PSA350
• السلسلة: PACSystem RX7i
• نطاق جهد الإدخال: 85 إلى 264 فولت تيار متردد (عام) أو 100-150 فولت تيار مستمر
• تردد الإدخال: 47-63 هرتز
• إجمالي طاقة الخرج: 350 واط
• قضبان خرج التيار المستمر:
  • +5.1 فولت تيار مستمر: 0 إلى 60 أمبير
  • +12 فولت تيار مستمر: 0 إلى 12 أمبير
  • -12 فولت تيار مستمر: 0 إلى 4 أمبير
• طاقة الإدخال (نموذجي/حد أقصى): 437 واط / 500 واط
• وقت المقاومة: 15 مللي ثانية كحد أدنى (حماية ضد انخفاضات الطاقة)
• وقت الثبات: 5 مللي ثانية كحد أدنى
• درجة حرارة التشغيل: 0 إلى 60 درجة مئوية
• العزل: 1500 فولت تيار مستمر (إدخال إلى إخراج)

سيناريوهات التطبيق وتوافق الجهاز

• توزيع الطاقة المركزي للوحات الخلفية العالمية PACSystem RX7i.
• تكوينات الإدخال/الإخراج عالية الكثافة التي تتطلب طاقة منطقية كبيرة تبلغ +5 فولت.
• قطاعات الطاقة والمرافق التي تستخدم طاقة المحطة 125 فولت تيار مستمر.
• متوافق مع جميع معالجات IC698 ووحدات الاتصال.

قدرات التشخيص والحماية

• مؤشرات الحالة: مؤشرات LED على اللوحة الأمامية لحالة Field OK و Output OK و OVER TEMP.
• حماية تدفق الهواء: مستشعر مدمج يكتشف توقف تبريد الهواء القسري بسرعة 70 قدم مكعب في الدقيقة.
• السلامة الحرارية: منطق إيقاف التشغيل التلقائي مقترن بمؤشر LED لدرجة الحرارة الزائدة.
• إجراءات السلامة الكهربائية: حماية متكاملة من الجهد الزائد والتيار الزائد على جميع قضبان خرج التيار المستمر الثلاثة.

قائمة الحزمة والضمان

• 1 × وحدة إمداد طاقة GE Fanuc IC698PSA350
• غلاف واقي مضاد للكهرباء الساكنة
• الضمان: ضمان استبدال لمدة 12 شهرًا رائد في الصناعة

الشحن والخدمات اللوجستية

• شركاء الشحن: خدمة التوصيل السريع العالمية عبر FedEx و UPS و DHL.
• وقت الإرسال: يتم إرسال الوحدات الجاهزة للشحن في غضون 24-48 ساعة.
• الأمان أثناء النقل: تغليف احترافي من الدرجة الصناعية لمنع تلف الاهتزاز.

الأسئلة الشائعة المهنية

• ما هو الفرق المادي بين السلسلة A والسلسلة B من IC698PSA350؟ لقد تغيرت بنية المصهر الداخلية؛ تستخدم السلسلة A مصهرات بحجم 0.25 بوصة × 1.25 بوصة، بينما تستخدم السلسلة B مصهرات بحجم 5 × 20 مم. يظل الأداء الكهربائي متطابقًا.
• هل يمكنني تثبيت IC698PSA350 في أي فتحة من رف RX7i؟ لا، تم تصميم هذه الوحدة خصيصًا لـ الفتحة 0 فقط لضمان التوزيع الكهربائي المناسب عبر اللوحة الخلفية.
• ما الذي يتسبب في تنشيط مؤشر LED "OVER TEMP"؟ يشير هذا عادةً إلى فشل تدفق الهواء (عطل في صينية المروحة) أو تجاوز درجة الحرارة المحيطة 60 درجة مئوية. تحقق من وصلة مستشعر تدفق الهواء إذا لم تكن هناك مروحة.
• هل تدعم هذه الوحدة تكوينات الطاقة الزائدة عن الحاجة؟ IC698PSA350 هي وحدة إمداد طاقة عالية السعة؛ تعتمد التكرارية على اللوحة الخلفية لـ RX7i وتكوين الهيكل المستخدم.
• هل يمكن لهذه الوحدة التعامل مع كل من مدخلات التيار المتردد والتيار المستمر في نفس الوقت؟ تم تصميمها لإدخال تيار متردد (85-264 فولت) أو تيار مستمر (100-150 فولت). استشر مخطط الأسلاك الموجود على واجهة الوحدة لتعيينات المحطات.

دليل الشراء

• تحقق دائمًا من إجمالي حمل الرف الخاص بك؛ إذا كان متطلبك 5 فولت قريبًا من 60 أمبير، فإن IC698PSA350 هو الخيار المطلوب بدلاً من الوحدات ذات القدرة الكهربائية الأقل.
• تأكد من أن سلك التأريض 12 AWG جاهز للتركيب لتلبية معايير السلامة والتوافق الكهرومغناطيسي.
• تأكد مما إذا كان تطبيقك يتطلب تمكين مستشعر تدفق الهواء (قياسي لرفوف الهواء القسري).
• اتصل بالدعم الفني لدينا للتحقق من التوافق مع مكونات GE Fanuc 90-70 القديمة.
