مقدمة المنتج

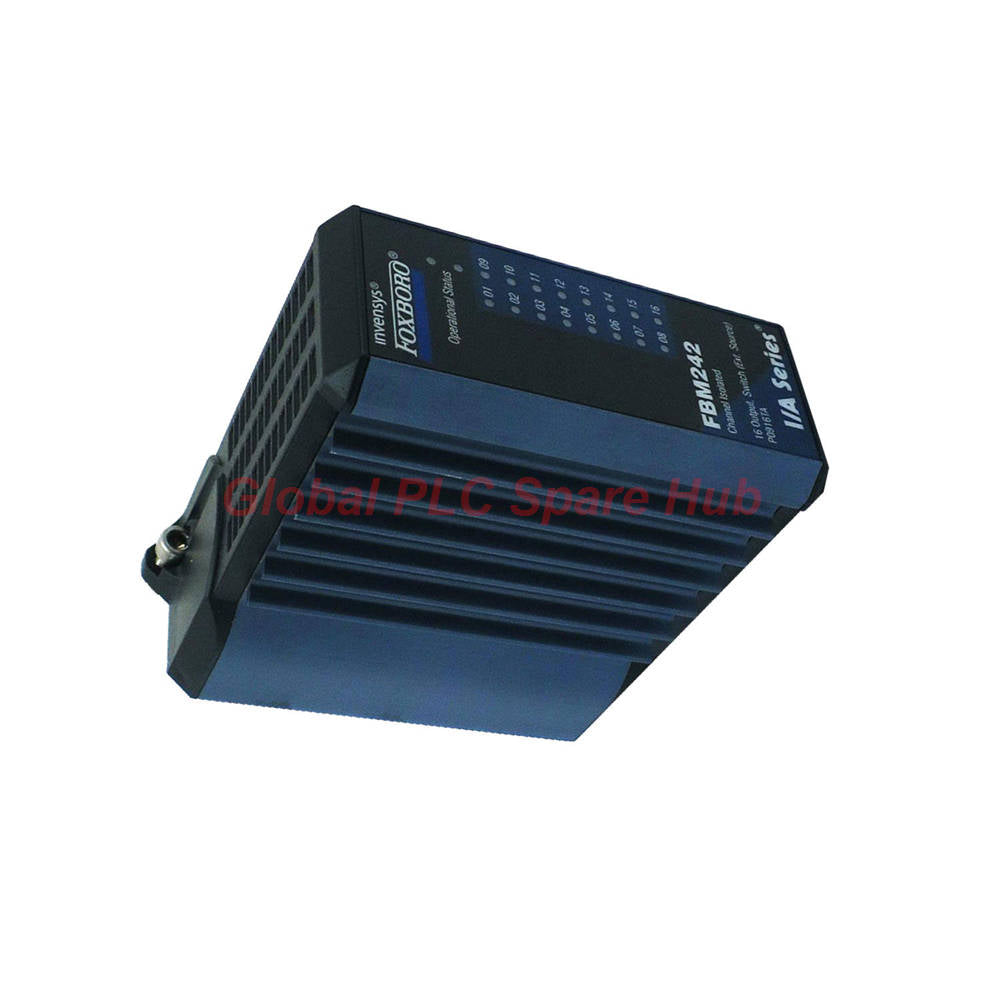

• وحدة فوكسبورو FBM242 هي وحدة إخراج منفصلة عالية الكثافة.
• توفر ستة عشر قناة معزولة للتحكم الصناعي القوي.
• تُدير هذه الوحدة من شنايدر إلكتريك الإشارات الخارجية بكفاءة.
• يجب على المهندسين تنزيل دليل الأجهزة FBM242 للأسلاك.


المواصفات الفنية

• العلامة التجارية: فوكسبورو (من شنايدر إلكتريك)
• النموذج: FBM242
• السلسلة: نظام التحكم الموزع I/A Series
• قنوات الإخراج: 16 مخرجًا منفصلاً معزولًا جلفانيًا
• نطاق القياس (الجهد): 15 إلى 60 فولت تيار مستمر مصدر خارجي
• سعة التيار: أقصى حمل 2.25 أمبير لكل قناة
• تيار التدفق الأقصى: 8 أمبير لمدة 20 مللي ثانية عند 30 درجة مئوية
• انخفاض الجهد في حالة التشغيل: 0.2 فولت كحد أقصى عند الحمل الكامل
• نطاق درجة الحرارة: -20 إلى +70 درجة مئوية بيئة التشغيل
• تحمل البيئة: تصنيف ISA S71.04 الفئة G3 للبيئات القاسية
• جهد العزل: تحمل 600 فولت تيار متردد لمدة 60 ثانية
• استهلاك الطاقة: 3 وات كحد أقصى عند 24 فولت تيار مستمر

التركيب والصيانة

• ركّب الوحدة FBM242 على لوحة أساسية قياسية من سلسلة I/A.
• يدعم التصميم المدمج التركيب عالي الكثافة على سكة DIN.
• تضمن توصيلات Fieldbus المزدوجة بسرعة 2 ميجابت في الثانية اتصالًا ثابتًا.
• لا يلزم معايرة ميدانية لهذا النوع من الوحدات.
• توفر مؤشرات LED للحالة تشخيصات مرئية فورية لكل مخرج.

التوافق والشهادات

• متوافق مع معالجات التحكم الميداني من فوكسبورو (FCP270/280).
• يتكامل مع بيئات برامج EcoStruxure Foxboro DCS.
• يتوافق مع توجيه RoHS الأوروبي 2011/65/EU.
• معتمد لعمليات المناطق الخطرة IECEx.
• يدعم تجميعات الإنهاء القياسية لتبسيط الأسلاك الميدانية.

رؤى Global PLC Spare HUB

• الوحدة FBM242 ضرورية لتطبيقات تبديل التيار العالي.
• تحمي نظام DCS من التداخل الكهربائي من جانب المجال.
• هذه الوحدة مثالية للتحكم في صمامات الملف اللولبي.
• تناسب تمامًا أنظمة محطات الطاقة والمصافي.
• يقدر المستخدمون العزل لكل قناة لزيادة سلامة النظام.

الشحن والضمان

• الحالة: جديد المصنع وعبوة أصلية
• الضمان: ضمان جودة شامل لمدة 12 شهرًا
• طريقة الشحن: فيديكس، يو بي إس، أو دي إتش إل إكسبرس
• وقت الإرسال: يتم شحن الطلبات في غضون 24-48 ساعة
• التعبئة: حماية صناعية احترافية مضادة للكهرباء الساكنة

الأسئلة الشائعة

• هل توفر هذه الوحدة الطاقة للأجهزة الميدانية؟
• لا، تتطلب الوحدة FBM242 مصدر طاقة خارجي.
• كيف أتعامل مع أحمال الملف اللولبي عالية الحث؟
• ركّب ديود واقي أو MOV عبر الحمل.
• هل الوحدة مناسبة لمصانع الكيماويات المسببة للتآكل؟
• نعم، تصنيف G3 يحمي من الملوثات الجوية القاسية.
• هل يمكنني استبدال الوحدة أثناء تشغيل النظام؟
• نعم، تدعم التبديل الساخن على لوحات فوكسبورو الأساسية المتوافقة.

دليل الاختيار

• تحقق من أن الجهد الخارجي يطابق نطاق 15-60 فولت تيار مستمر.
• احسب التيار الكلي للتأكد من بقائه أقل من 2.25 أمبير.
• تأكد من أن اللوحة الأساسية تحتوي على فتحات لسلسلة FBM242.
• تحقق مما إذا كان الاتصال المزدوج Fieldbus مطلوبًا لموقعك.
