وحدة التحكم الرئيسي Modbus طراز Foxboro FBM230 من شنايدر إليكتريك لواجهة نظام التحكم الموزع (DCS)

رؤية Global PLC Spare HUB

• يعمل Foxboro FBM230 كعمود فقري للاتصالات عالية الأداء.
• إنه يربط الأجهزة الميدانية بنظام Schneider Electric EcoStruxure Foxboro DCS.
• يفضل المهندسون FBM230 لقدراته المتنوعة في التكامل متعدد البروتوكولات.
• تزيل هذه الوحدة المحولات الخارجية في معماريات الشبكات الصناعية المعقدة.
• إنه يوفر تعيينًا موثوقًا للبيانات لأجهزة قياس الطاقة ومرحلات حماية المحركات.

مقدمة المنتج

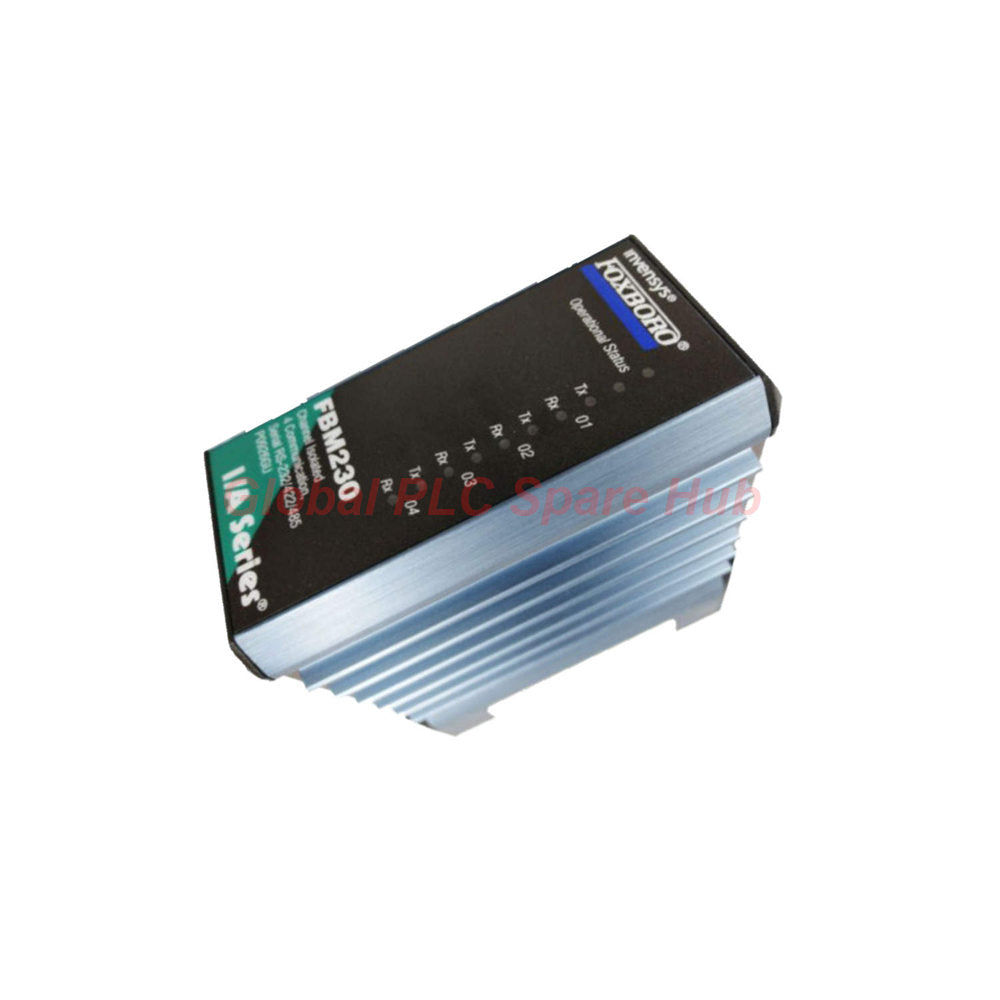

• وحدة Foxboro FBM230 هي وحدة واجهة اتصال Modbus Master مخصصة.
• تسهل تبادل البيانات ثنائي الاتجاه بين الأجهزة الميدانية وقواعد بيانات التحكم.
• يرجى تنزيل الدليل الرسمي والدليل الفني لرسومات الأسلاك.
• اتصل بفريق الدعم لدينا لطلب أحدث برامج التشغيل والوثائق.

المواصفات الفنية

• العلامة التجارية: Foxboro (من شنايدر إلكتريك)
• رقم الموديل: FBM230
• نوع الوحدة: برنامج تشغيل Modbus Master (تسلسلي و TCP/IP)
• معايير الواجهة: طبقات مادية قابلة للتكوين RS-232 أو RS-422 أو RS-485.
• البروتوكولات: يدعم Modbus RTU و Modbus ASCII و Modbus/TCP Ethernet.
• كثافة المنافذ: أربعة منافذ منطقية مستقلة لاتصالات الأجهزة المتزامنة.
• تنسيق البيانات: ترتيب البايتات Big Endian أو Little Endian قابل للتكوين.
• نطاق درجة الحرارة: التشغيل من -20 إلى +70 درجة مئوية (-4 إلى +158 درجة فهرنهايت).
• التسامح البيئي: بيئة قاسية من الفئة G3 (معيار ISA S71.04).
• جهد الإدخال: 24 فولت تيار مستمر +5%، -10% مع دعم التكرار.
• استهلاك الطاقة: أقصى تبديد للحرارة 7 واط لكفاءة حرارية.
• اتصالات DCI: تتعامل مع ما يصل إلى 2000 كتلة واجهة تحكم موزع.

التثبيت والتوافق

• يتم تثبيت FBM230 مباشرة على لوحة أساسية معيارية.
• تزيل الإعدادات القابلة للتحديد بالبرنامج الحاجة إلى تعديلات القفزات المادية للأجهزة.
• يتكامل مع أنظمة التحكم Foxboro Evo و I/A Series.
• تربط الوحدة ما يصل إلى 64 جهاز RS-485 عبر أربعة ناقلات.
• وهي تدعم أربعة أجهزة RS-232 أو RS-422 متصلة مباشرة لروابط نقطة إلى نقطة.

مراجعة Global PLC Spare HUB

• إن FBM230 هو "مدمج عالمي" للمصانع الصناعية الحديثة.
• يضمن تصنيف G3 استقرارًا طويل الأمد في البيئات المسببة للتآكل أو الكيميائية.
• يؤدي دمج بروتوكولات RTU و TCP/IP إلى تقليل المخزون المطلوب لقطع الغيار.
• هذه الوحدة ضرورية للمرافق التي تقوم بالترقية نحو أهداف التحول الرقمي.

معلومات الشحن والضمان

• شركاء الشحن: توصيل عالمي عبر FedEx، UPS، و DHL Express.
• وقت الإرسال: شحن مضمون في غضون 24-48 ساعة من تأكيد الطلب.
• سياسة الضمان: تتضمن ضمانًا فنيًا شاملاً لمدة 12 شهرًا.
• قائمة التعبئة: وحدة FBM230 واحدة في عبوة واقية مضادة للكهرباء الساكنة.

الأسئلة الشائعة ودليل الاختيار

• هل يمكنني دمج معايير تسلسلية مختلفة على FBM230 واحد؟
• نعم، يسمح كل منفذ من المنافذ الأربعة بتكوين مستقل للبرامج.
• ما هي أقصى سعة RS-485 لهذه الوحدة؟
• وهي تدعم 16 جهازًا لكل منفذ، بإجمالي 64 جهازًا لكل FBM230.
• كيف يمكنني حل أخطاء مهلة الاتصال؟
• تحقق من إعدادات التكافؤ ومعدلات الباود بين المنفذ والجهاز الميداني.
• هل FBM230 مناسب لتطبيقات المصافي؟
• نعم، يحمي طلاء Class G3 الخاص به من الملوثات الجوية القاسية المسببة للتآكل.
• هل تدعم الوحدة مدخلات طاقة متكررة؟
• يقبل FBM230 مدخلات طاقة متكررة بجهد 24 فولت تيار مستمر عبر اللوحة الأساسية.

سيناريوهات التطبيق النموذجية

• دمج أجهزة حاسوب تدفق النفط والغاز في نظام DCS مركزي.
• مراقبة أجهزة قياس طاقة المحطات الفرعية باستخدام روابط تسلسلية Modbus RTU.
• ربط رفوف PLC البعيدة بشبكة Foxboro I/A Series.
• إدارة أنظمة التدفئة والتهوية وتكييف الهواء وأتمتة المباني عبر Modbus/TCP Ethernet.
